Реле времени с цифровым ЖК-дисплеем и микро-USB 6-30 в модуль управления таймером

Реле времени с цифровым ЖК-дисплеем и микро-USB 6-30 в модуль управления таймером

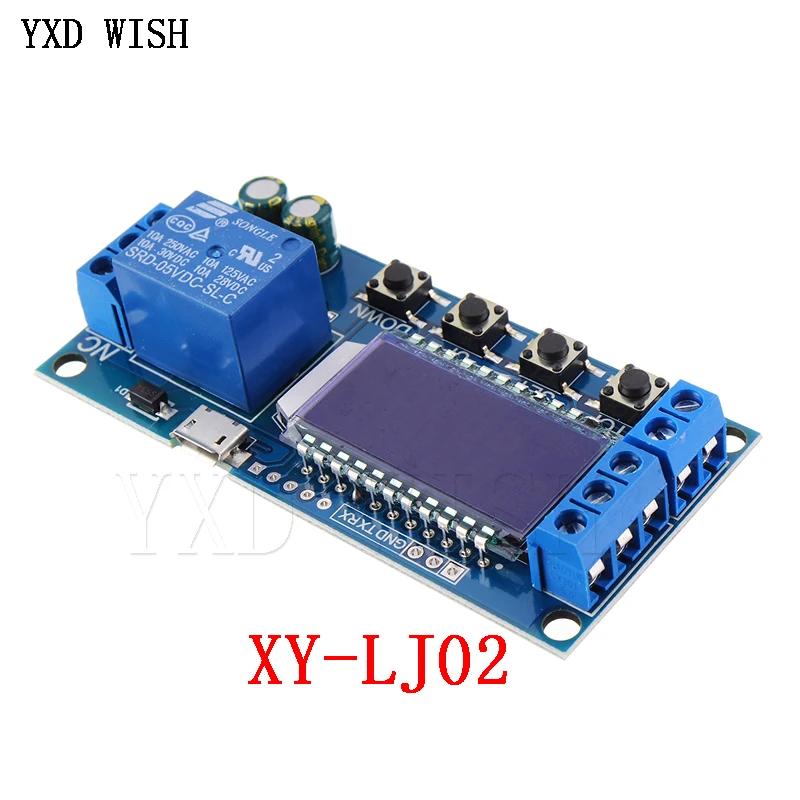

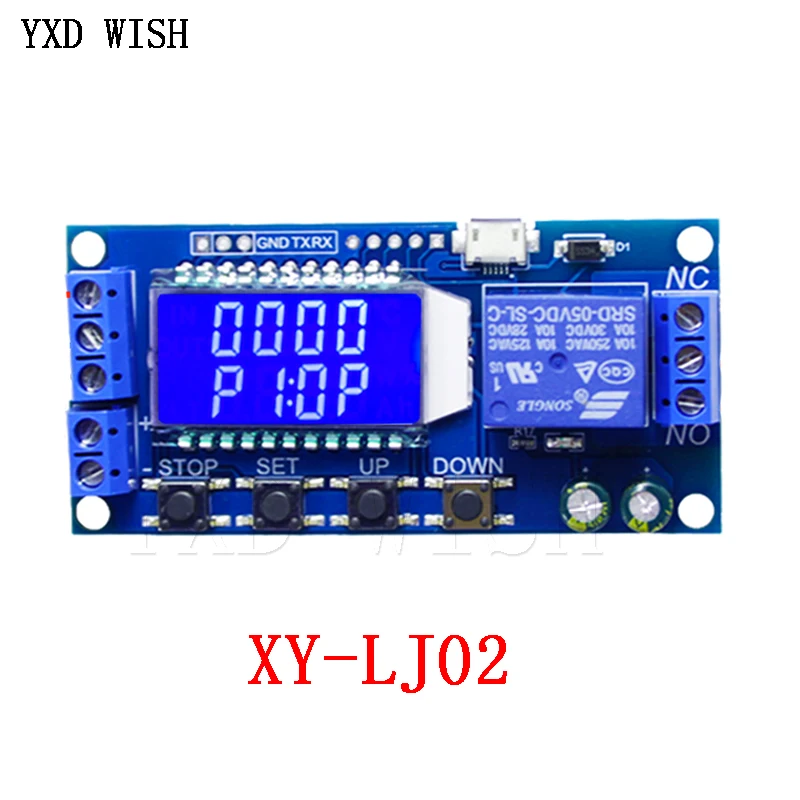

6-30 в микро-USB цифровой ЖК-дисплей модуль реле задержки времени управление таймером переключатель цикл запуска реле времени модуль XY-LJ02

Основные характеристики продукта:

1. Дисплей с ЖК двумя колонками, может отображать параметры напрямую;

2. Режим запуска: высокий и низкий уровень, количество переключений. Удовлетворяет большинство потребностей.

3. Источник питания: 6 ~ 30 в, также поддерживает micro USB 5,0 в, очень удобно. Обратное подключение источника питания.

4. Параметры могут быть изменены с помощью UART.

5. Кнопка остановки для обеспечения функции аварийной остановки.

6. 5 минут без каких-либо операций в маломощном состоянии. Любое действие просыпается.

7. Параметры OP/CL/LOP могут быть изменены индивидуально

8. Все параметры автоматически сохраняются при выключении питания.

Введение в рабочий режим (P1 ~ P7)

P1: после срабатывания сигнала релейная проводимость в режиме OP затем отключается; В режиме OP сигнал недействителен.

P2: после срабатывания сигнала релейная проводимость в режиме OP затем отключается; В режиме OP сигнал запускает новый таймер.

P3: после срабатывания сигнала релейная проводимость в режиме OP затем отключается; В режиме OP таймер сброса срабатывания сигнала, реле отключено и время остановки.

P4: при срабатывании, после отключения Реле от времени CL, время OP проводимости реле, после завершения времени, отключите реле.

P5: при срабатывании, после проведения реле времени op, реле отключает время CL, а затем осуществляет вышеуказанное действие, снова дает сигнал в петле, реле отключается, останавливает таймер, и можно установить количество циклов (LOP);

P6: при срабатывании, после проведения реле времени op, реле отключает время CL, а затем осуществляет вышеуказанное действие, сигнал недействителен в цикле, количество циклов (LOP) можно установить;

P7: Функция удержания сигнала: сигнал поддерживается, синхронизация очищена, и проводимость реле; Когда сигнал исчезает, реле отключается после синхронизации OP; Во время синхронизации, есть другой сигнал и время очищено;

Параметры изделия:

1. Источник питания: 6 В ~ 30 В и micro USB 5,0 в

2. Источник сигнала запуска: высокий уровень (3,0 в ~ 24,0 в), низкий уровень (0,0 В ~ 0,2 в), сигнал переключения.

3. Максимальная выходная нагрузка: DC 30V 5A и AC 220V 5A.

4. Статический ток: 15 мА Рабочий ток: 50 мА.

5. Срок службы: Более 100000 раз; Рабочая температура: -40-85 °C; Размер: 8,0*3,8*1,9 см.

6. Изоляция оптопары, высокая защита от помех, печатная плата промышленного класса

Временной диапазон:

0,01 сек ~ 9999 мин

Как выбрать временной диапазон:

В интерфейсе модификации параметров OP/CL вскоре нажмите кнопку STOP, чтобы выбрать диапазон синхронизации.

Временной диапазон XXXX: 1 сек ~ 9999 сек

XX x диапазон синхронизации: 0,1 сек ~ 999,9 сек

XX.XX временной диапазон: 0,01 сек ~ 99,99 сек

X.X.X.X диапазон синхронизации: 1 мин ~ 999,9 мин

Например, если вы хотите установить OP на 3,2 секунды, переместите десятичную цифру на десять цифр. ЖК-дисплей 003,2

Описание параметров: время включения, время выключения, время цикла LOP (1 - 9999 раз, «----» представляет бесконечное количество циклов)

Настройки параметров:

A) нажмите и удерживайте клавишу SET для ввода интерфейса настройки;

B) Сначала установите рабочий режим, режим работы мигает напоминанием, установите Рабочий режим нажатием клавиш вверх/вниз;

В) Коротко нажмите кнопку SET, чтобы выбрать рабочий режим и войти в настройки системных параметров.

Г) в интерфейсе настройки системных параметров нажмите кнопку «установить», чтобы переключить изменяемые параметры системы, а затем нажмите/удерживайте клавишу «вверх/вниз» для изменения. (Примечание: короткое нажатие в режиме P-1 ~ P-3, недопустимо P-7);

Д) в интерфейсе модификации параметров OP/CL короткое нажатие STOP для переключения блока таймера (1 с/0,1 с/0,01 с/1 мин);

F) после установки всех параметров нажмите и удерживайте кнопку «установить» более 2 секунд, чтобы отпустить руку, сохраните настройки параметров и выйдите из интерфейса настройки

1.Функции удаленной загрузки данных и настройки параметров:

Система поддерживает функции чтения и записи параметров UART;

UART:9600,8,1

CMD

Функция

Чтение

Считывание параметров системы

OP:xxxx

OP:xxx.x

OP:xx.xx

OP:x.x

1s

0,1 с

0,01 с

1 мин

CL:xxxx

CL:xxx.x

CL:xx.xx

CL:x.x

1s

0,1 с

0,01 с

1 мин

LP:xxxx

Циклы настройки

На

Включение Реле

Выкл

Отключение реле

PX

Установить Рабочий режим

(P1 ~ P7)
