Плата контроллера Latumab для HR236WU1-100 / HR236WU1-300 / HR236WU1-310 LVDS 23,6 "ЖК-дисплей 1920 × 1080 Матрица HDMI + DVI + VGA плата драйвера

Плата ЖК-контроллера:

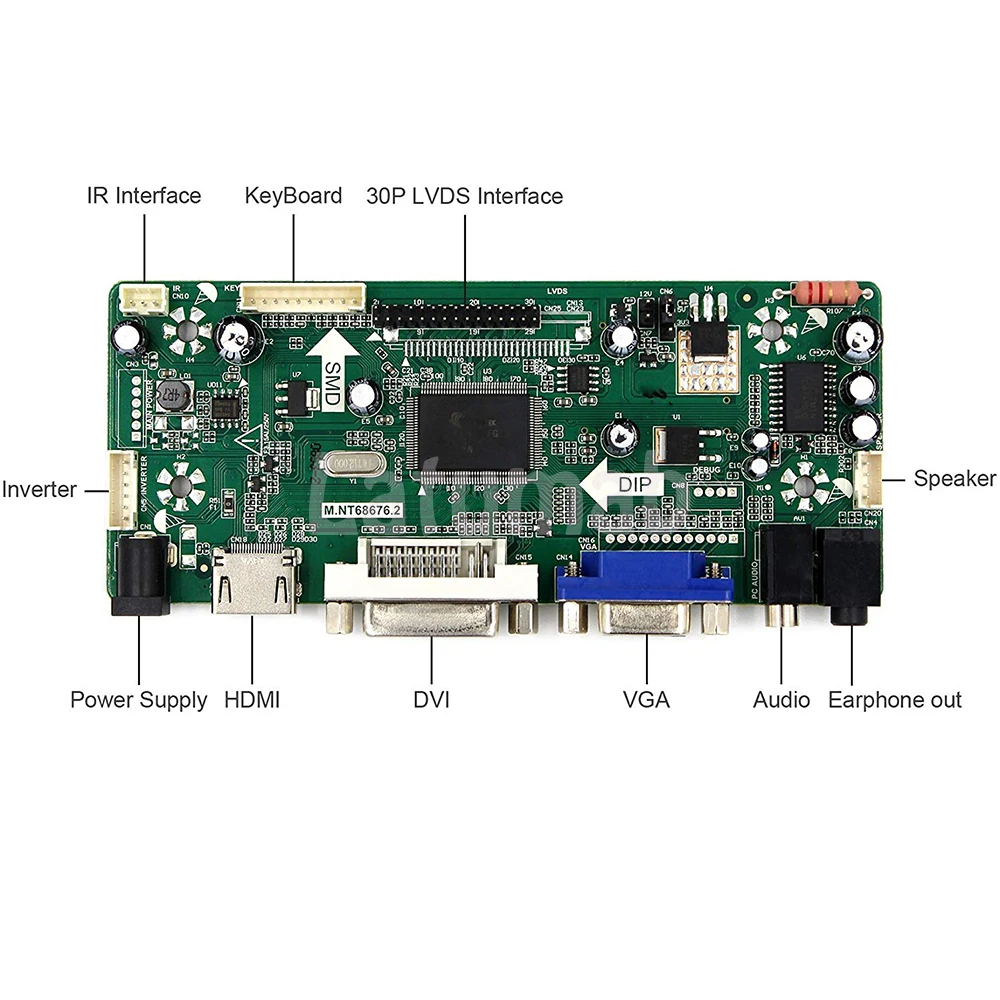

HDMI + DVI + VGA + аудио ЖК-плата работает для LVDS интерфейса ЖК-экрана

ЖК-дисплей Мощность адаптер питания 12 В/3A ~ 12V/4A.

Модель в режиме ожидания <1 Вт

Поставляется в режиме ожидания, когда не входной сигнал

Видео вход: HDMI DVI VGA

OSD: яркость контрастность Авто язык и так далее

Язык: Русский Английский Французский Немецкий Испанский итальянский и так далее

Размер платы: 125 мм x 58 мм x 17 мм

Совместимость с:

HR236WU1-100

HR236WU1-300

HR236WU1-310

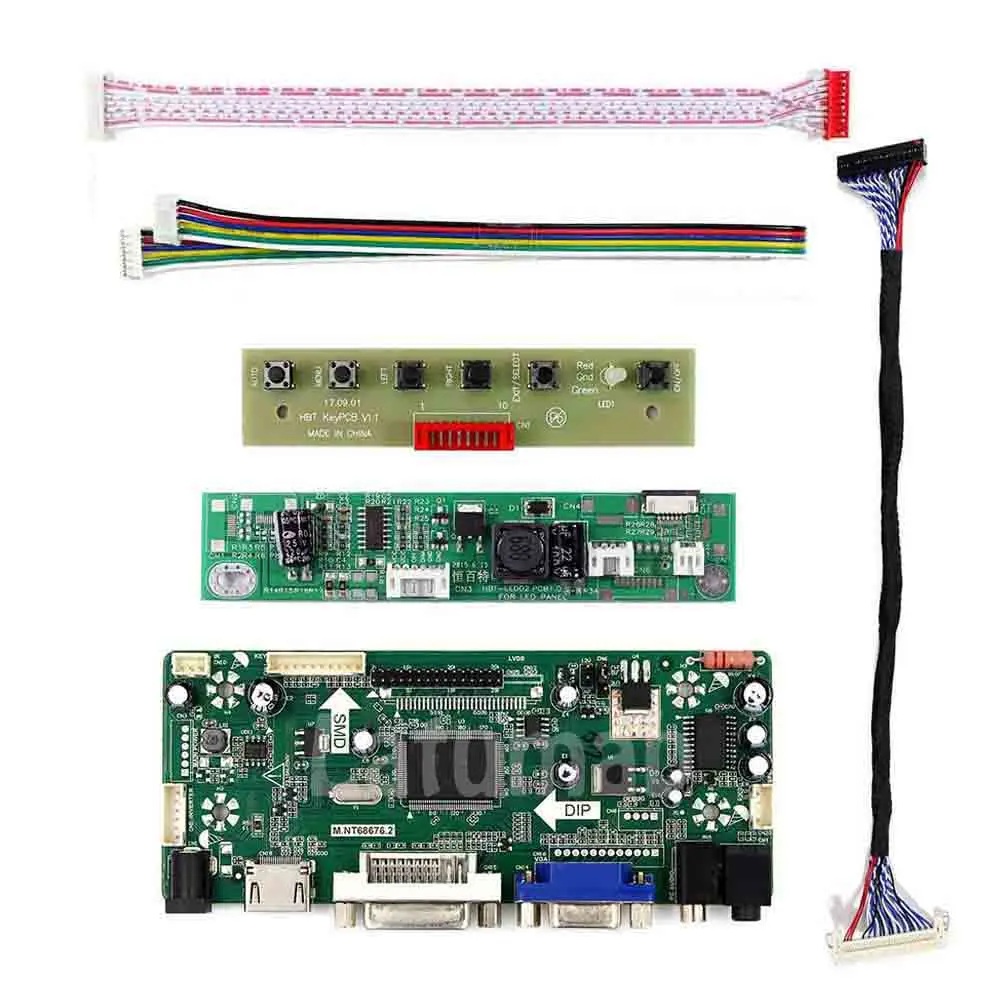

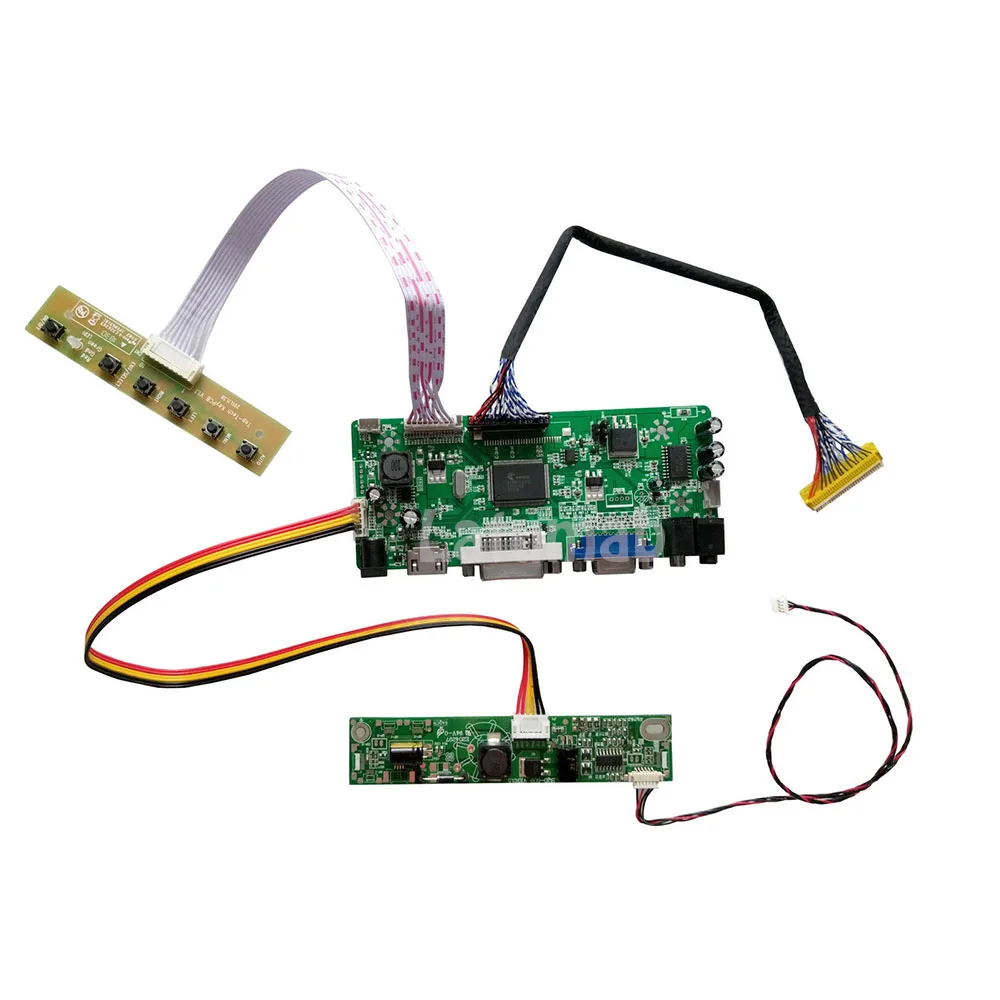

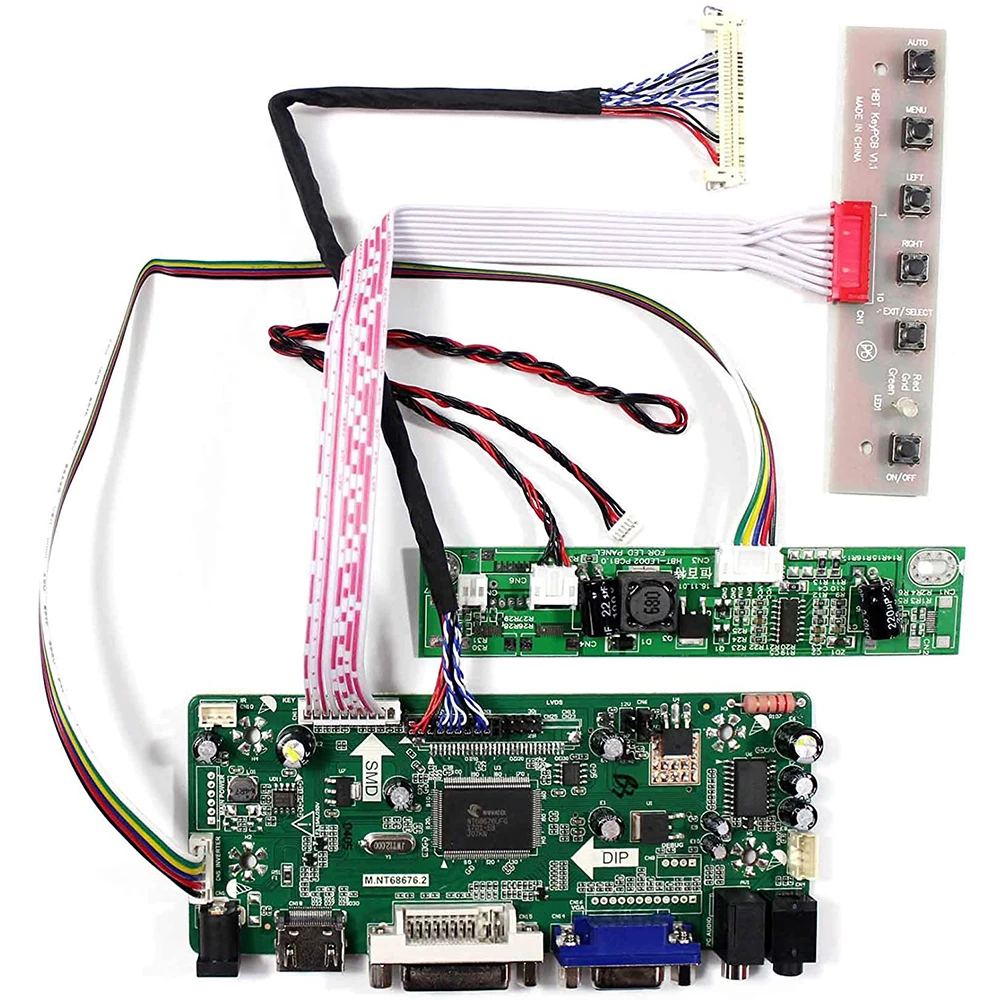

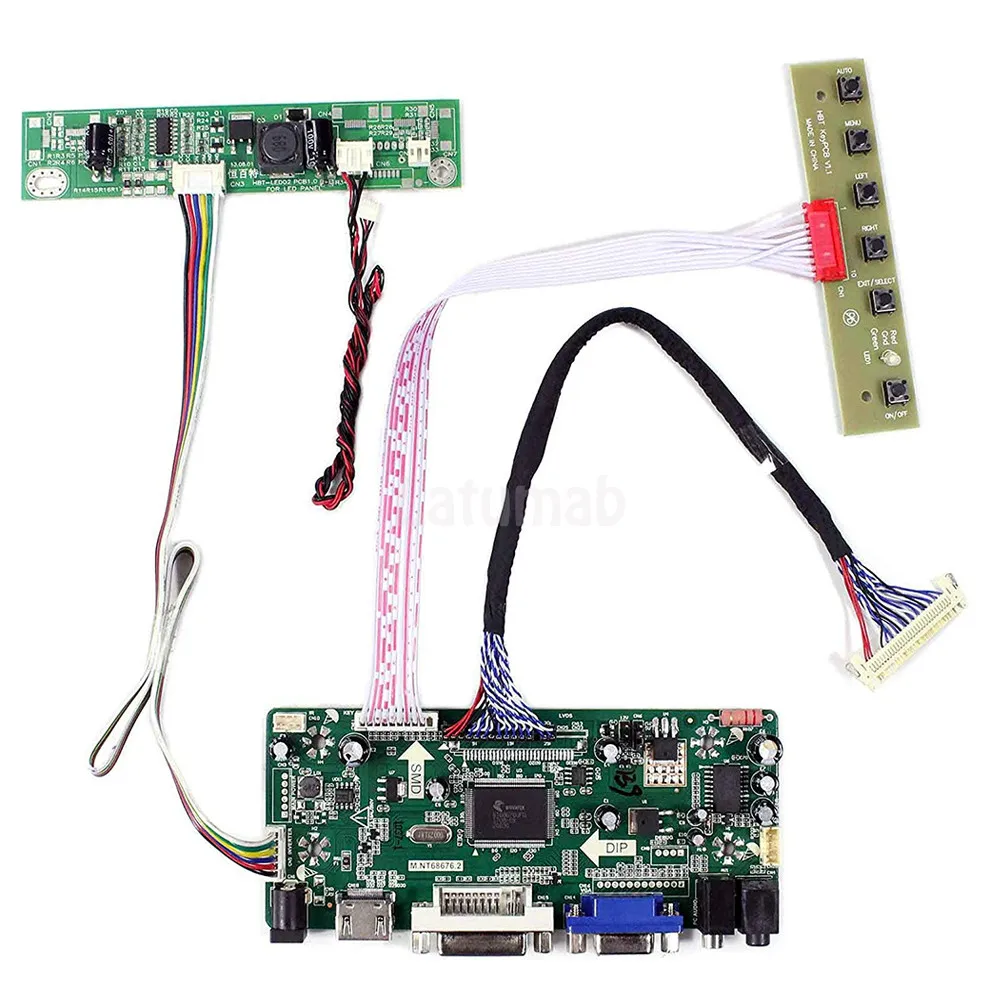

Упаковочный лист:

1 × HDMI + DVI + VGA + аудио LCD плата контроллера M.NT68676

1 × светодиодный инвертор

1 × сигнальный кабель

1 × LVDS сигнальный кабель

1 × Клавиатура с кабелем

Обратите внимание:

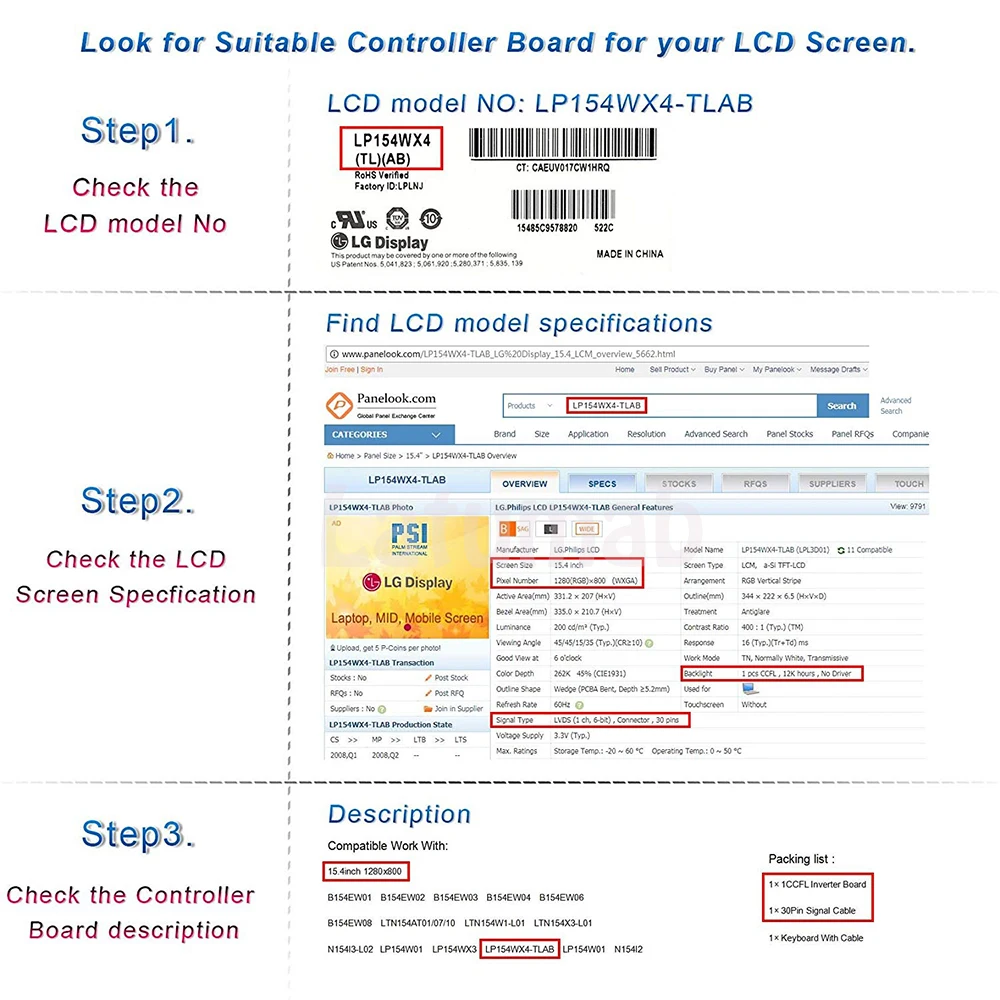

* Если вы не уверены в модели, пожалуйста, свяжитесь с нами напрямую.

* Для питания ЖК-адаптера требуется 12 В 3 А, не входит в комплект; Если вам нужно купить адаптер питания, пожалуйста, свяжитесь с нами.

* Изображения только для справки. Мы сообщим соответствующую плату в соответствии с заказанной моделью.

FQA:

В1: ЖК-экран показывает черный экран после включения.

-- A1: 1. Пожалуйста, подтвердите, подключен ли экранный кабель задней подсветки к усилительной плате (плата инвертора). Если нет, подключите его и включите питание снова.

2. Проведите некоторые тесты обмена: измените входной сигнал на тест; Измените адаптер питания на тест; Измените источник сигнала на тест; Измените сигнальный кабель на тест; Измените ЖК-экран на тест. И так далее.

В2: сигнальный кабель не может подключаться к разъему экрана.

-- A2: если на вашем экране находится экран разъема eDP, но вы купили плату, которая подходит для экрана разъема LVDS. Например, если ваш экран LP156WX4-TP(X), но вы получаете плату контроллера, которая подходит для платы контроллера LVDS, например, LP154WX4-TL(X), он не будет соответствовать вашему экрану. Затем, пожалуйста, выберите причину возврата «получить неправильный продукт». Или сначала свяжитесь с продавцом.

В3: Изображение ЖК-экрана не отображается правильно или показывает белый экран. Или светодиодный дисплей поочередно мигает красным и зеленым цветом.

-- A3:1. Убедитесь, что сигнальный кабель, который подключается к разъему ЖК-экрана с правильным направлением. (Pin1-Pin1, на некоторых панелях Кабельный соединитель может быть собран в двух направлениях, поэтому иногда при смене на обратную сторону он будет хорошо работать)

2. Пожалуйста, подтвердите, является ли разрешение ЖК-экрана таким же, как разрешение платы ЖК-контроллера (пожалуйста, обратитесь к ссылке на покупку платы контроллера, которая отмечена совместимым разрешением, используйте Тип экрана для поиска в сети, чтобы подтвердить его разрешение поддержки), если нет, пожалуйста, свяжитесь с продавцом, Некоторые платы после обновления прошивки исправят эту проблему.

В4: ЖК-экран имеет изображения, но очень темный. (Используйте светильник фонарь, чтобы проверить, есть ли внутри экрана изображение или нет)

-- A4: пожалуйста, подтвердите, подключен ли экранный кабель задней подсветки к инверторной плате (усилительная плата). Если состояние подключения в порядке, может быть, плата инвертора сломана, если обнаружите эту проблему, пожалуйста, свяжитесь с нами, мы можем отправить вам замену.

В5: дисплей продолжает перепускать после включения питания.

-A5: входной ток адаптера питания слишком мал, пожалуйста, измените адаптер с большим выходным током (2A или больше 2A)

В6: включение, через несколько секунд дисплей переходит на черный экран.

-- A6: если вы не подключаете сигнальный кабель (без источника ввода), он войдет в режим ожидания через несколько секунд питания. Подключите входной сигнал при включении и используйте клавиатуру для переключения на соответствующий канал.

В7: когда кабель сигнала не подключается к ЖК-дисплею, питание на плате, Светодиодный дисплей клавиатуры красного или зеленого цвета. И затем, когда вы подключаете кабель к ЖК-экрану, Светодиодный дисплей клавиатуры выключен.

-- A7: это из-за неправильного определения сигнального кабеля, пожалуйста, свяжитесь с продавцом, чтобы подтвердить, есть ли у продавца совместимый кабель с ЖК-экраном или нет.

В8. : Компьютер обнаруживает, что плата драйвера подключена, но ЖК-экран не отображается.

-A8: если HDMI или DVI сигнал подключен. Пожалуйста, установите на компьютере, чтобы убедиться, что выход HDMI DVI доступен.

Q9: разрешение не поддерживается.

-- A9:1. Пожалуйста, измените на другие разрешения, чтобы подтвердить, могут ли они отображаться нормально или нет.

2. Входное разрешение несовместимо с разрешением ЖК-меню, это связано с тем, что плата контроллера ЖК-экрана записывает общее разрешение, соответствующее специальному разрешению, И меню панели управления Отображает общее разрешение. Если вы хотите отобразить то же разрешение, необходимо изменить данные EDID на ЖК-экране. Если вы столкнулись с этой ситуацией и хотите улучшить ее, пожалуйста, свяжитесь с нами.

Q10: на экране отображается несколько цветов, меняющихся на картинке, когда вы только Включите плату или цвет экрана показывает заводской режим OSD, когда вы включаете и вводите сигнал на плату.

-- A10: это заводской режим, пожалуйста, помогите использовать клавиатуру ВКЛ/ВЫКЛ для выключения платы, затем включите, он автоматически покинет Заводский режим, И будет работать как обычно.

Q11: оригинальный кабель ЖК-экрана не может быть подключен к плате контроллера.

-- A11: пожалуйста, удалите оригинальный сигнальный кабель, который поставляется с ЖК-экраном, и используйте кабель, который мы предоставили с платой контроллера.

Q12: для платы Type-C, после подключения Type-C на ЖК-экране нет сигнала.

-- A12: пожалуйста, подтвердите ссылку на покупку. Если один тип C используется для питания, а другой используется в качестве входного сигнала, оба типа C должны быть подключены.

Q13: когда использовать Type-C подключение к телефону, он не может включаться или яркость очень низкая.

-- A13: 1. Входной ток на мобильный телефон недостаточно, и невозможно ввести достаточно тока, чтобы позволить контрольной плате работать во время передачи сигналов.

2. Когда телефон включен, яркость по умолчанию включена. Входной ток на мобильный телефон недостаточно. Вам нужно подключить дополнительный адаптер питания к плате управления.

В14: главный чип горячий.

-- A14: температура нового чипа платы составляет менее 70 градусов Цельсия (150 градусов по Фаренгейту) при комнатной температуре. Если вы беспокоитесь о рассеивании тепла, вы можете добавить радиатор.
