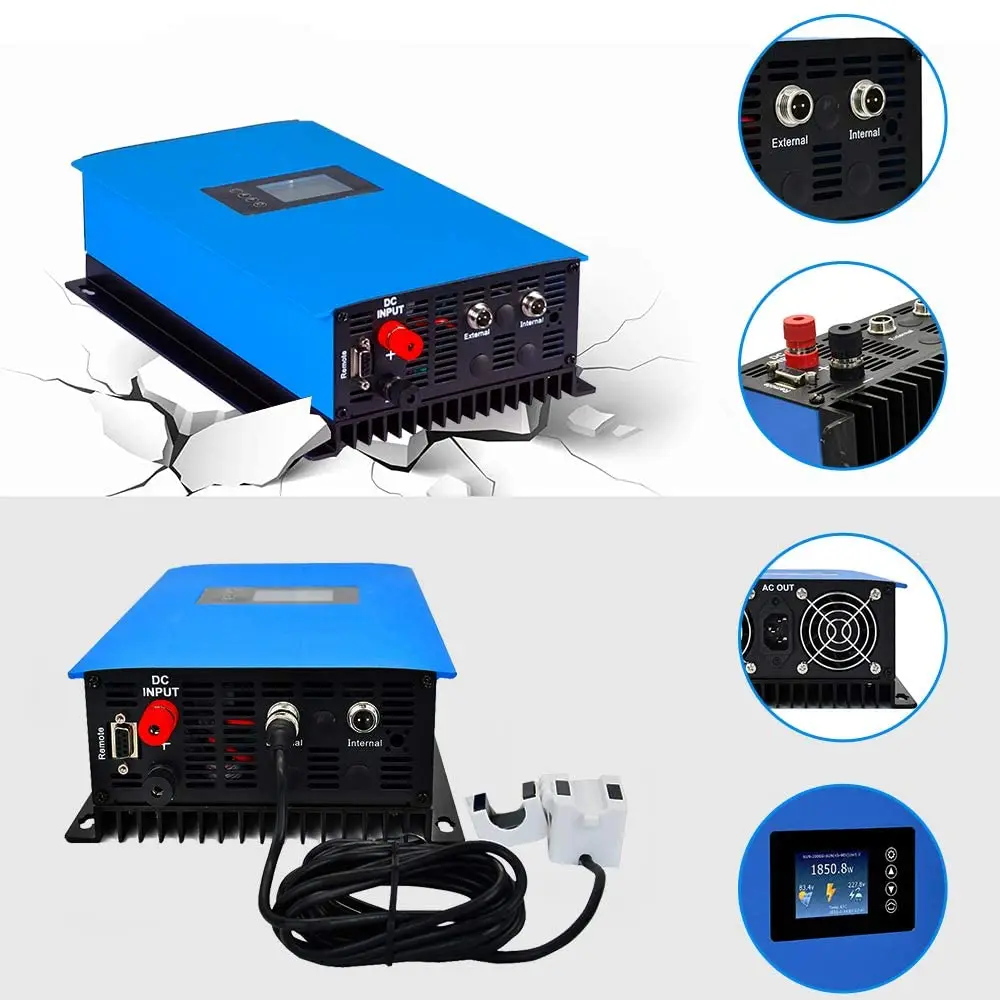

2000 Вт Режим разрядки батареи/MPPT солнечный Grid-Tie Инвертор 2KW с ограничителем датчика DC 45-90V AC 220V 230V 240V PV подключен

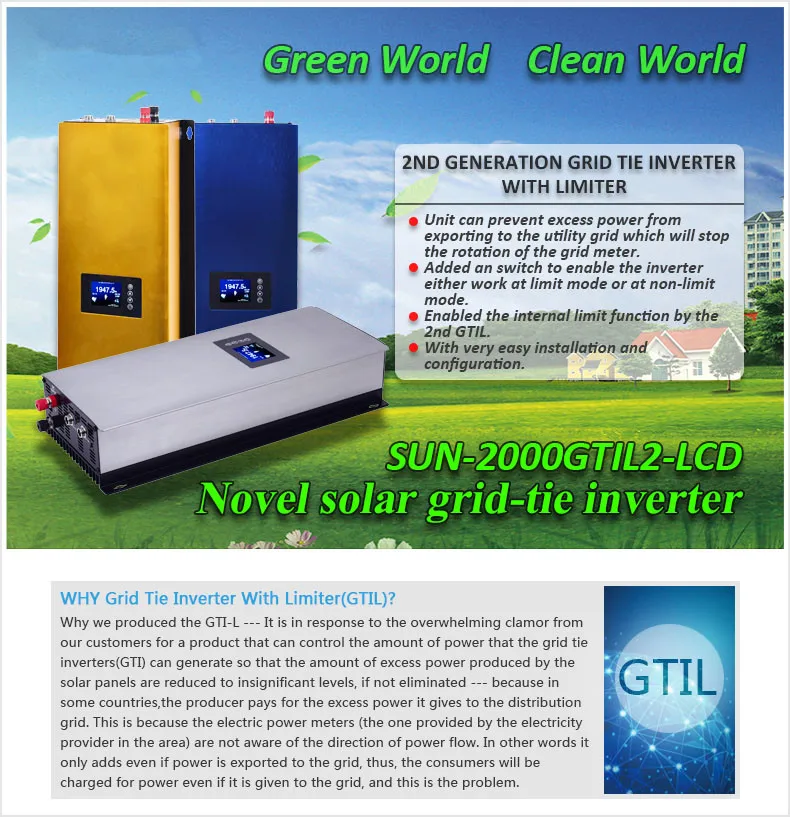

2000 Вт Солнечный сетевой инвертор

-С ограничителем/датчиком, функцией разряда батареи

-- DC 45V-90V (опционально)

-- AC 220V 230V 240V (автоматический выбор)

-- Для подключения США 240 В переменного тока, пожалуйста, смотрите фото ниже.

Применяемые стандарты:

VDE-AR-N 4105:2018-11;

DIN VDE V 0124-100:2020-06

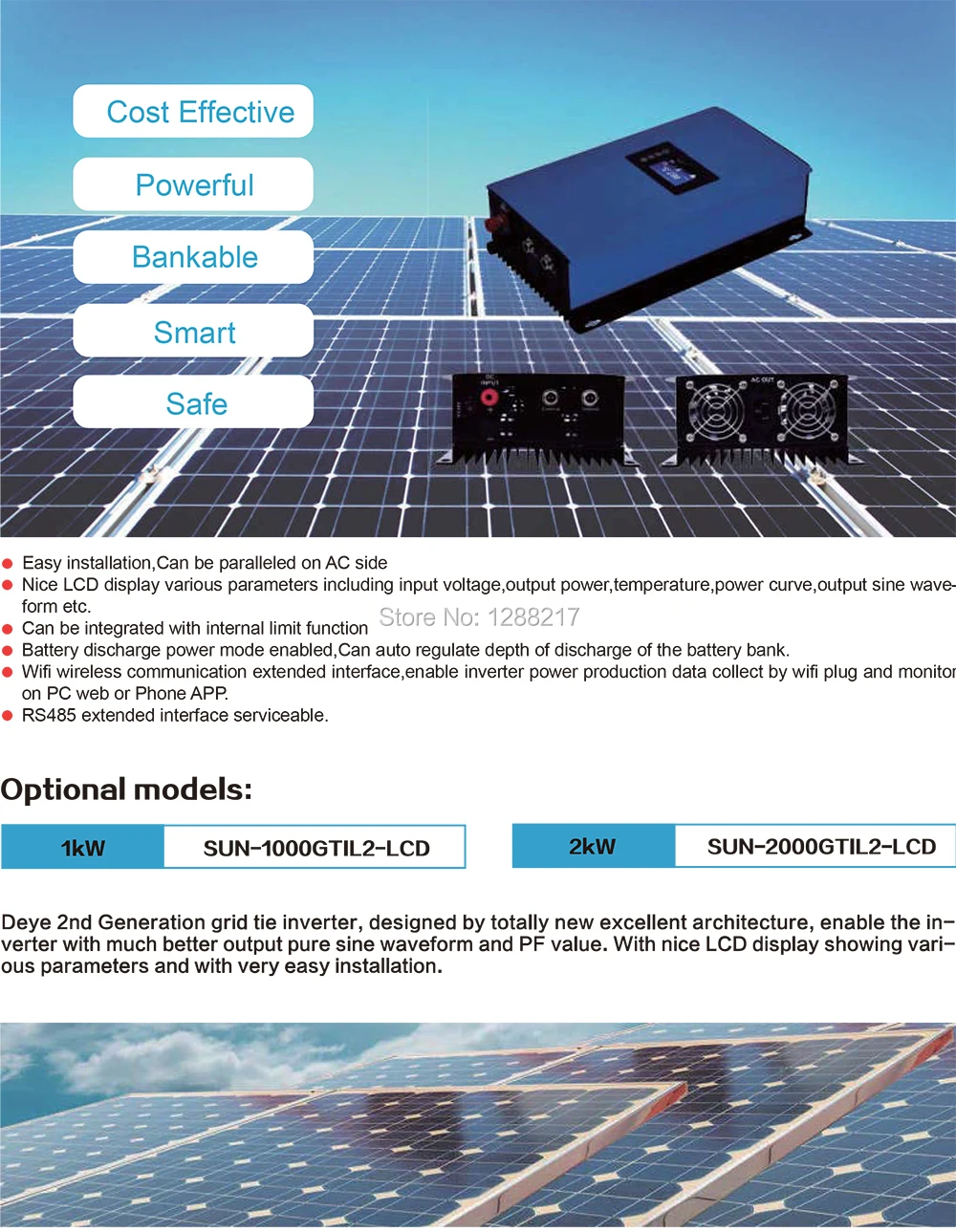

Характеристика для Солнечный grid-tie Инвертор:

Простая установка, может быть параллельна на стороне переменного тока.

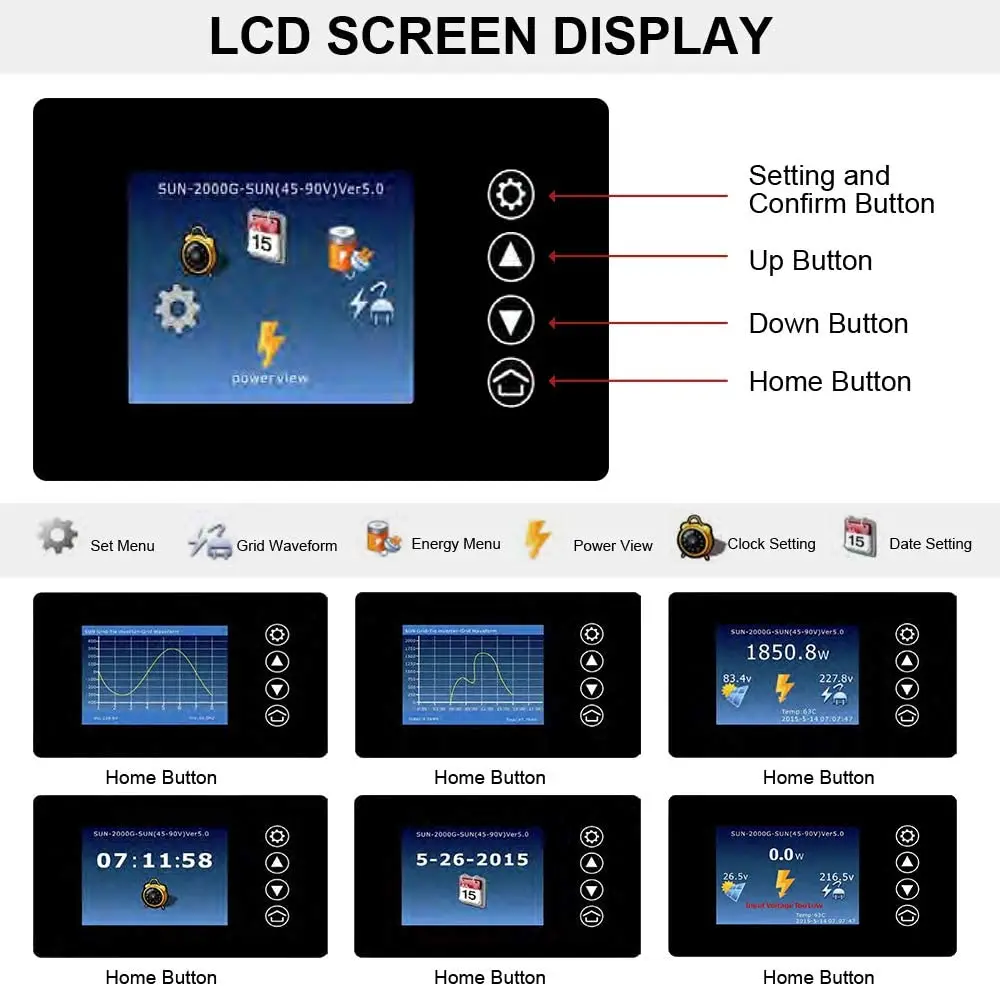

Хороший ЖК-дисплей различные параметры, включая входное напряжение, выходную мощность, температуру, форму и т. Д.

Может быть интегрирован с функцией внутреннего ограничения.

Wi-Fi беспроводная связь расширенный интерфейс, включите инверторную мощность производства данных на пк веб или телефон APP.

Расширенный интерфейс RS485. Кривая мощности, Выходная Синусоидальная волна, собираемая с помощью wifi подключи и монитора.

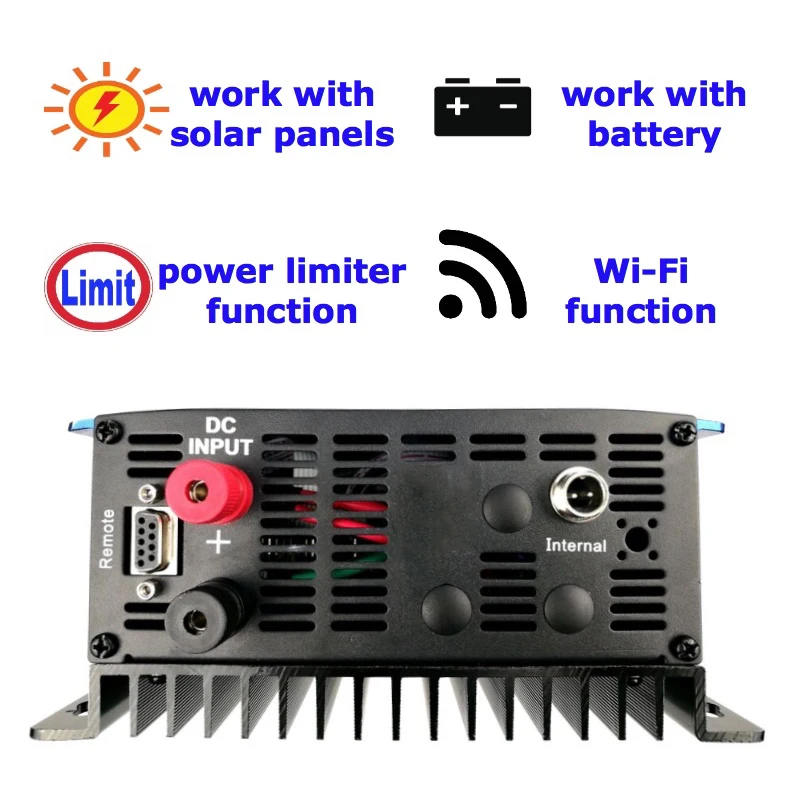

Работа с солнечными панелями/работа с батареей.

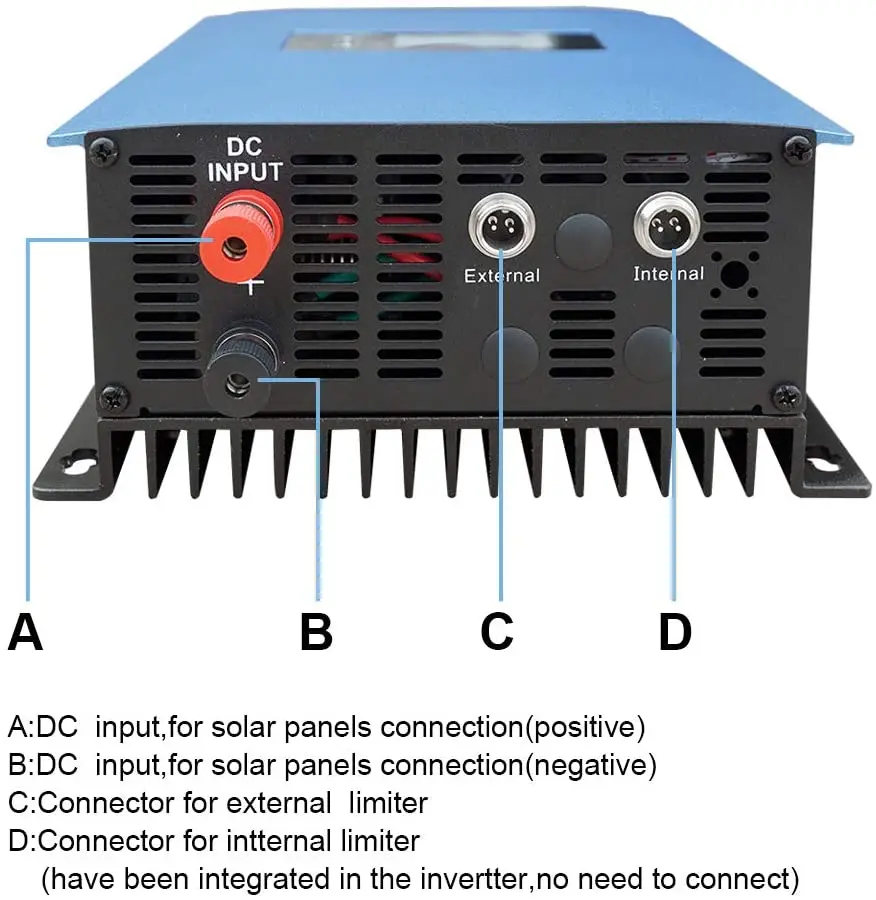

Версия V6.1 отменила Внешний порт. Мы произвольно отправим версию V5.1 и версию V6.1. Другие функции и характеристики улучшенного продукта такие же, как и перед улучшением. После того, как продукт улучшится, он будет более удобным для пользователей, чтобы использовать продукт.

Модифицированные продукты включают SUN-2000G2, SUN-1000G2 солнечного инвертора и SUN-2000G2-WAL(WDL) и SUN-1000G2-WAL(WDL) ветроинвертора.

Спецификация:

Входные данные (постоянный ток)

SUN-1000GTIL2-LCD

SUN-2000GTIL2-LCD

Диапазон входного напряжения

22-65VDC/45-90VDC

45-90VDC

Максимальное входное напряжение постоянного тока

65 в/90 в

90 в

Пиковое напряжение отслеживания мощности

Алюминиевая крышка, 25В-60V/с алюминиевой крышкой, 50В-90V

С алюминиевой крышкой, 50В-90V

Рабочий диапазон напряжения постоянного тока

22 в-65 в

45 В-90 в

Пусковое напряжение

25 В/49 в

49 в

Выходные данные (переменный ток)

Максимальная выходная мощность

1000 Вт

2000 Вт

Номинальное напряжение

110 в переменного тока/230 в переменного тока

230VAC

Диапазон номинального напряжения

95-140 в/185-265 в

185-265 в

Частотный диапазон

47,5-51,5 для 50gz, 59,3-60,5 для квадрокоптера с дистанционным управлением 60 Гц

Коэффициент мощности

> 0,95

Выходной сигнал

Чистая синусоида

Характеристики данных

Эффективность MPPT

99%

Защита от перегрузки по току

Да

Защита от перегрева

Да

Защита от обратной полярности

Да

Защита от Анит-Айленда

Да

Штабелируемый

Только для выхода переменного тока

Диапазон рабочих температур

-20 ℃ ~ 45 ℃

Диапазон хранения Tmpeperature

-40 ℃ ~ 65 ℃

Ток THD

<5%

Напряжение THD

<5%

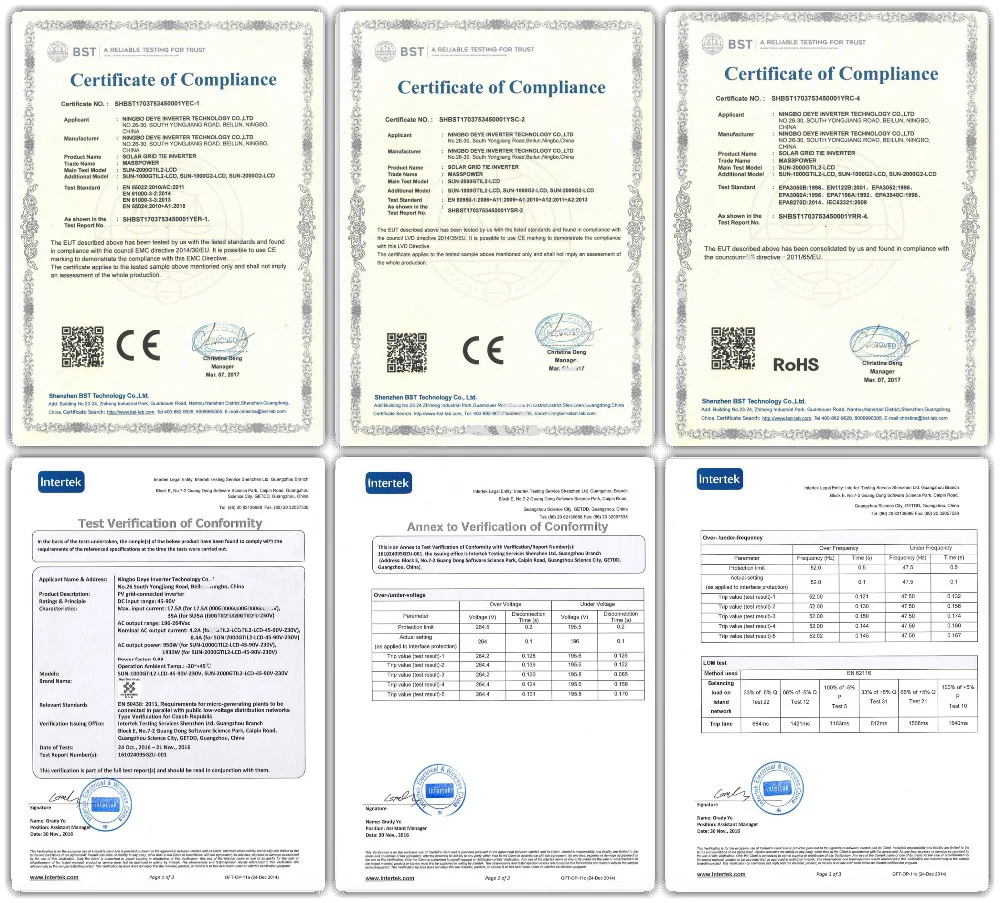

Стандартный

CE,EN50438

Эффективность

92%

Особенности

Вес нетто

3,6 кг

5,5 кг

Вес брутто

5,0 кг

6,5 кг

Размер (посылка)

430*310*160 мм

540*310*160 мм

Дополнительная часть:

Веб/мобильный телефон App on Line Monitoring

Примечание: он будет встроен в сторону инвертора.

Описание товара:

Как использовать сетевой инвертор?

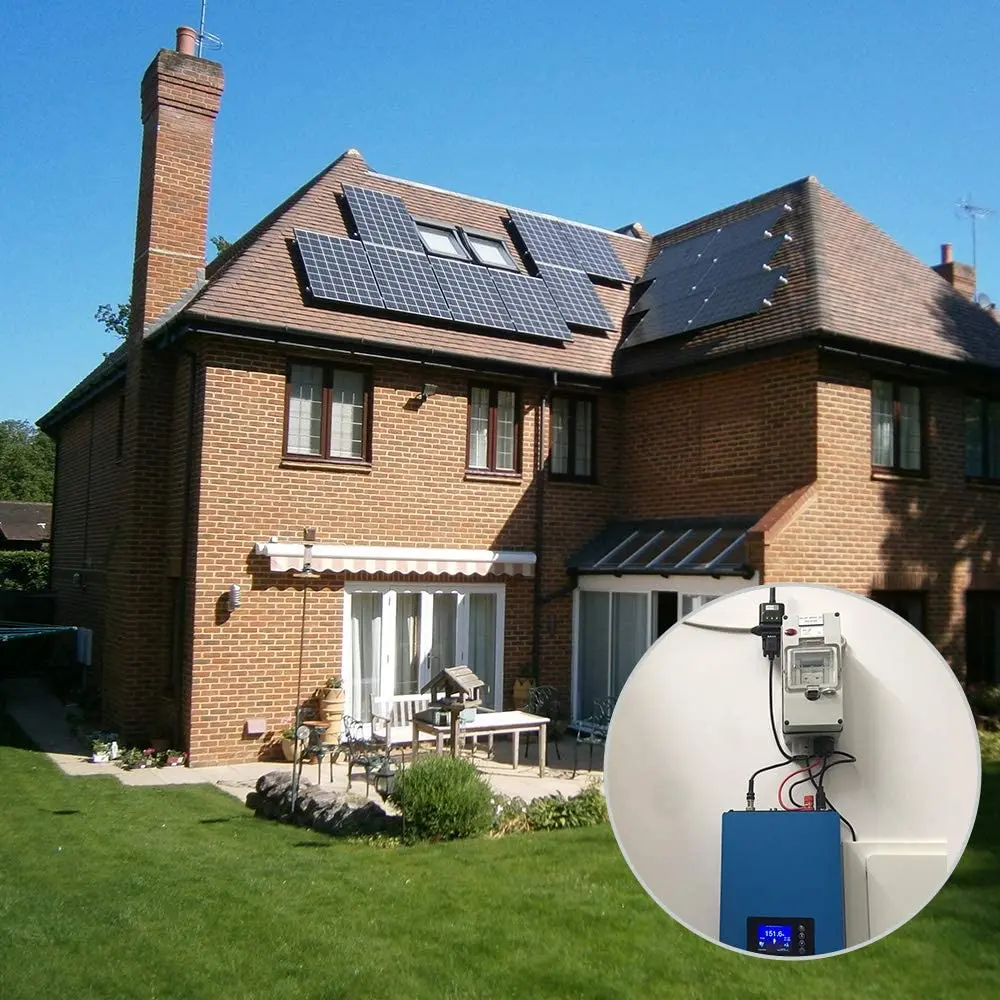

1 Установка инвертора/больше единиц инверторов параллельно. Выход инвертора переменного тока может быть подключен к сетке переменного тока в доме.

2-1. Использование сетки галстук инвертор с ограничителем модель

2,1 сетевой инвертор с ограничителем обеспечивает только необходимую нагрузку и предотвращает подачу избыточной мощности, что позволяет избежать избыточной мощности при возврате в сетку.

2,2 сердцем сетки галстук инвертор с ограничителем является ограничитель модуль (лм). LM непрерывно проверяет мощность, необходимую нагрузке, через датчик тока, подключенный После главного выключателя. Затем LM обрабатывает сигнал. Затем он отправляет сигнал на сетевой инвертор, сколько мощности доставит к нагрузке в режиме реального времени.

2,3 пользователь, после установки и правильного подключения GTIL, не должен ничего делать, и устройство будет делать свою работу автоматически.

3,1 эта установка не требует дополнительного модуля ограничителя, установка намного проще. Прижмите кабель датчика тока к горячему проводу для измерения тока, внутренний ограничитель автоматически обнаружит мощность нагрузки и контролирует выходную мощность инвертора, избыточная мощность будет хорошо контролироваться.

3,2 внешнее защитное устройство, включая dc и ac SPD (устройство защиты от перенапряжения),dc и ac выключатель, и т. Д. Рекомендуется установить в системе.

GTIL включает три режима работы:

Работает как обычный GTI без ограничения мощности.

Работа в режиме внутреннего ограничителя

Работает в режиме внешнего ограничителя,

Пожалуйста, сделайте свою настройку на ЖК-дисплее и сохраните его, детальная Настройка операции, пожалуйста, прочитайте руководство GTI.

5 режимов разрядки аккумулятора

Новая Обновленная прошивка включает аккумулятор или солнечную ограничитель тока и модель питания.

Спецификация модуля ограничителя 6

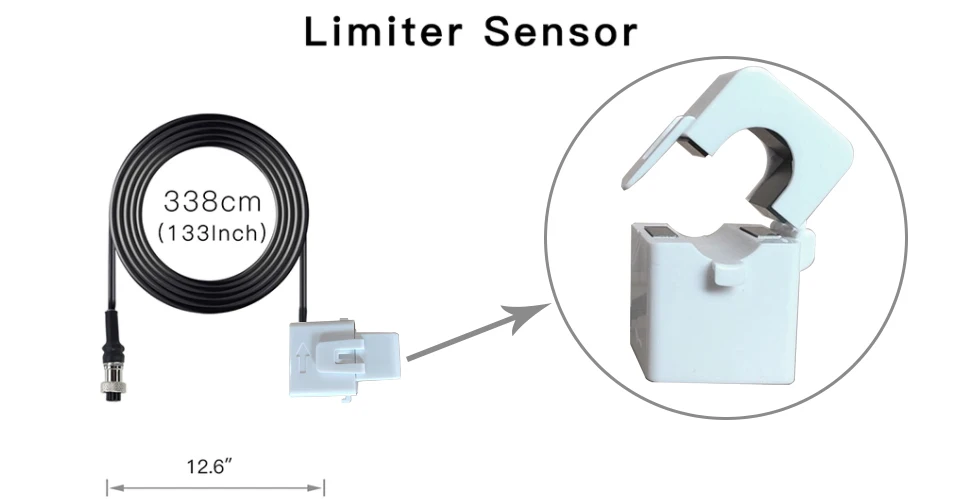

1. Датчик зажима-Макс 100A

2. Ваттметр-Макс 9999 Вт

3. Клеммная колодка-макс. 20А

4. Емкость-макс 2000 Вт

5. Зажим датчика сигнала-5 В AC max mA

6. Кабель сигнала постоянного тока-5 в постоянного тока, Макс мА

Посылка включает:

1. Шт MPPT инвертор

2. Датчик зажима:С 3 метрами

3.Штепсельная Вилка Wifi (Выберите)

4. Кабель питания переменного тока

5. Руководство пользователя (на английском языке)
