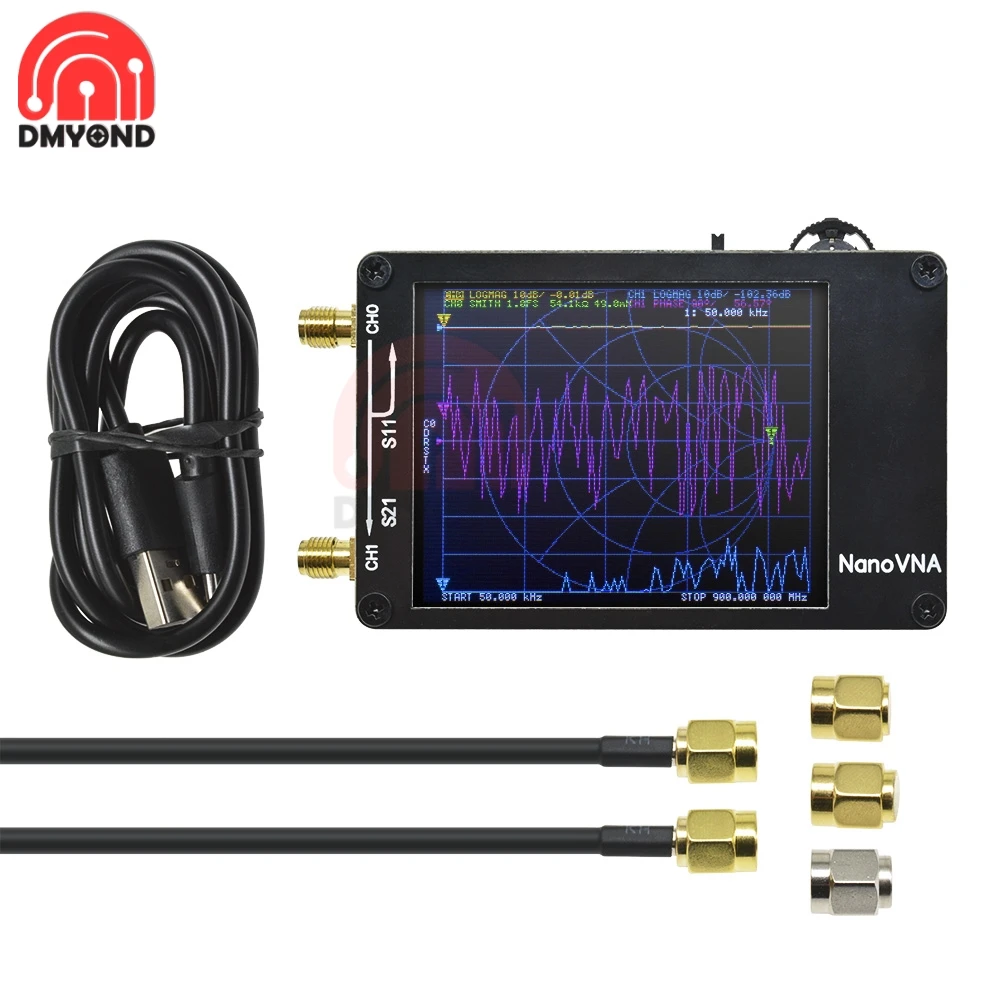

Векторный анализатор сети NanoVNA ЖК-дисплей 2 8 дюйма 50 кгц-900 МГц антенный

Векторный анализатор сети NanoVNA ЖК-дисплей 2 8 дюйма 50 кгц-900 МГц антенный

NanoVNA векторный сетевой анализатор комплект 2,8 дюймов LCD 50KHz-900MHz антенный анализатор RF демонстрационная плата для NanoVNA VNA RF тестовая плата векторный сетевой тестовый фильтр/аттенюатор сетевые анализаторы Электрический инструмент

Характеристика:

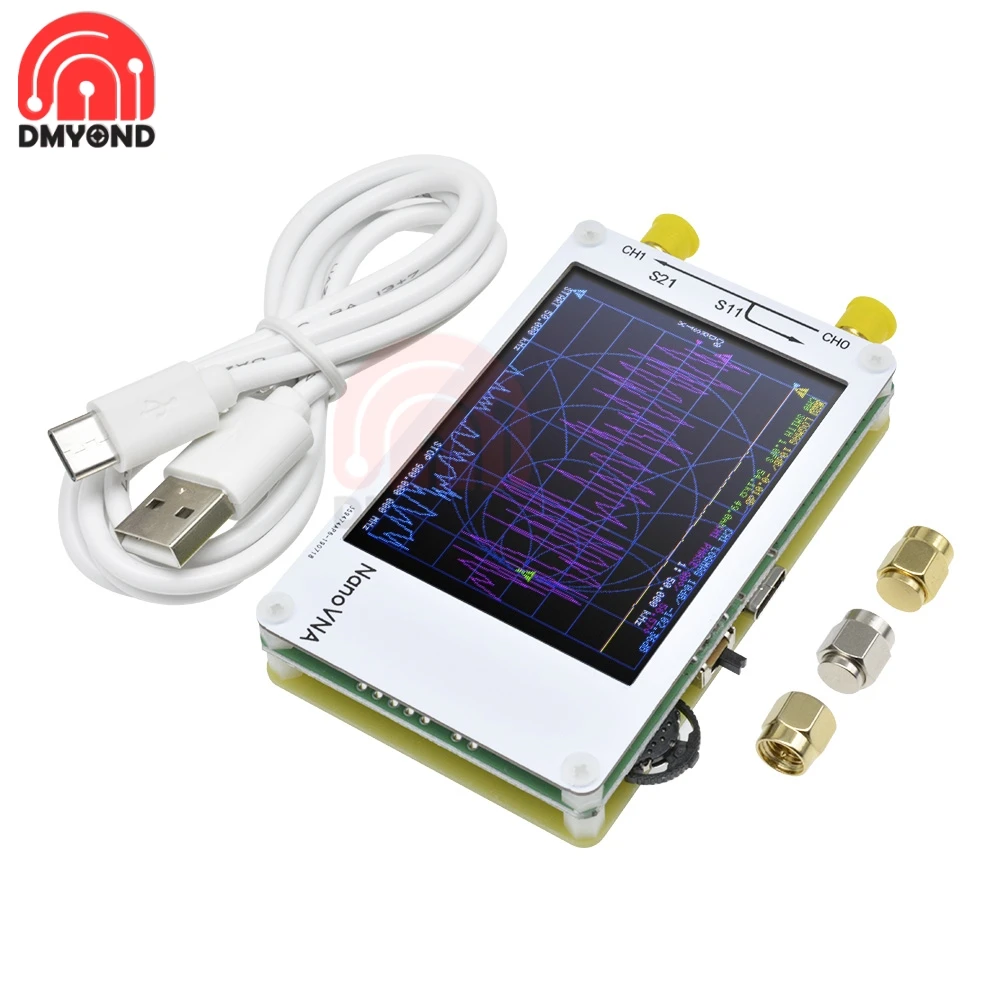

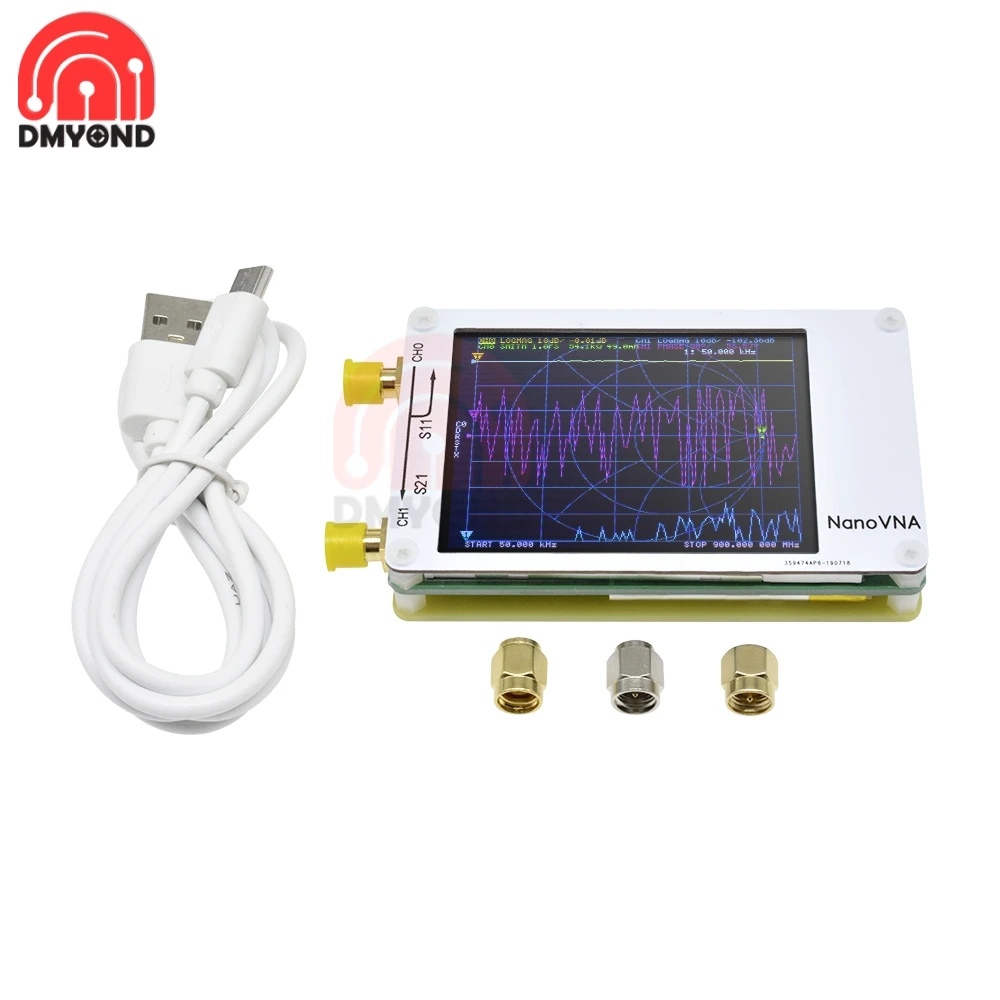

1. Белый на 30 см меньше, чем черный SMA кабель «Папа-папа» RG174 кабель SMA женский разъем
2. Черный имеет щит (анти-помехи), белый без щита
3. Белый-это картонная посылка, черный-это пластиковый чехол.

Базовая Производительность:

PCB: 54 мм x 85,5 мм x 11 мм (без разъемов, выключателей)
Частота измерения: 50 кГц-900 МГц
Выход RF: -13 дБм (максимум-9 дБм)
Диапазон измерения: 70 дБ (50 кГц-300 МГц), 50 дБ (300 м-600 МГц), 40 дБ
(600 м-900 МГц);
Порт SWR: <1,1
Дисплей: 2,8 дюймов TFT (320x240)
Интерфейс USB: USB type-C Режим связи: CDC (серийный)
Мощность: USB 5 в 120 мА, встроенный аккумулятор 400 мА · ч, максимальный зарядный ток
0.8A
Количество точек сканирования: 101 (фиксированное)
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
Частотный Допуск: <2,5 ppm
Стабильность частоты: <0,5 ppm

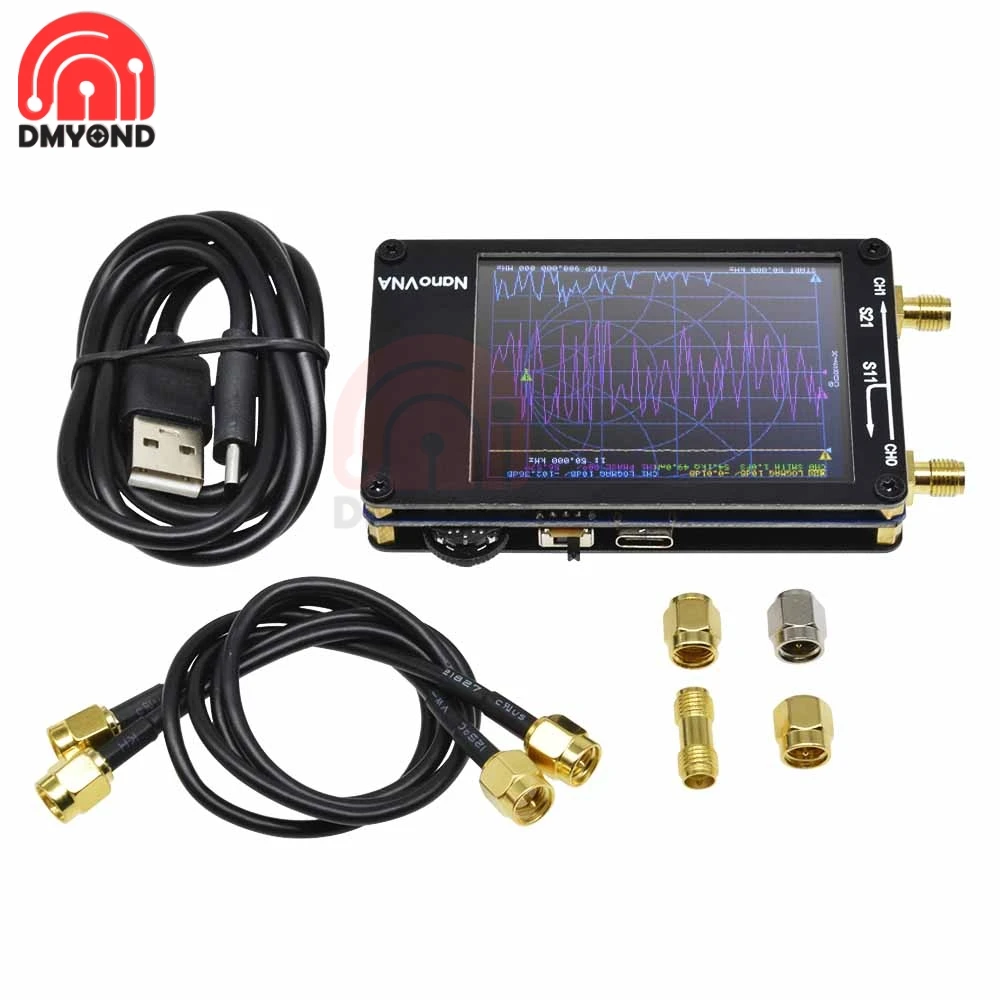

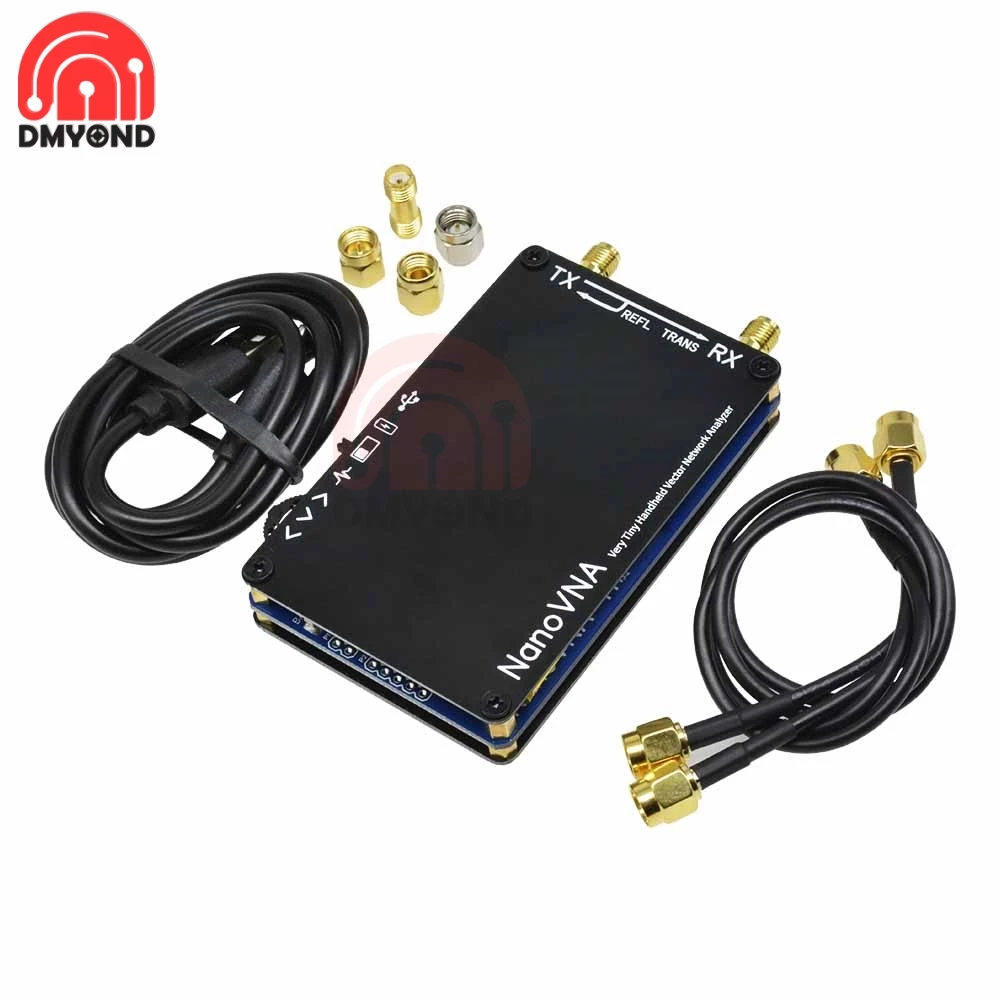

Упаковочный лист

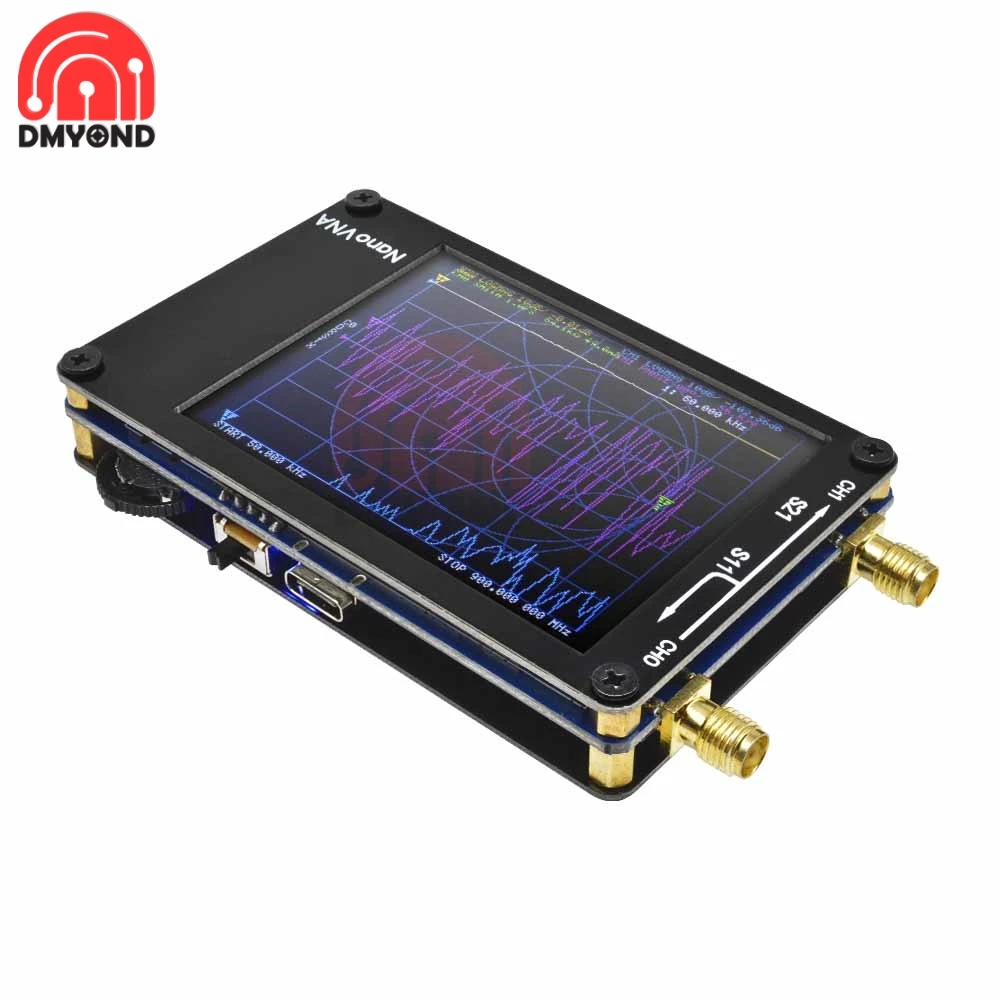

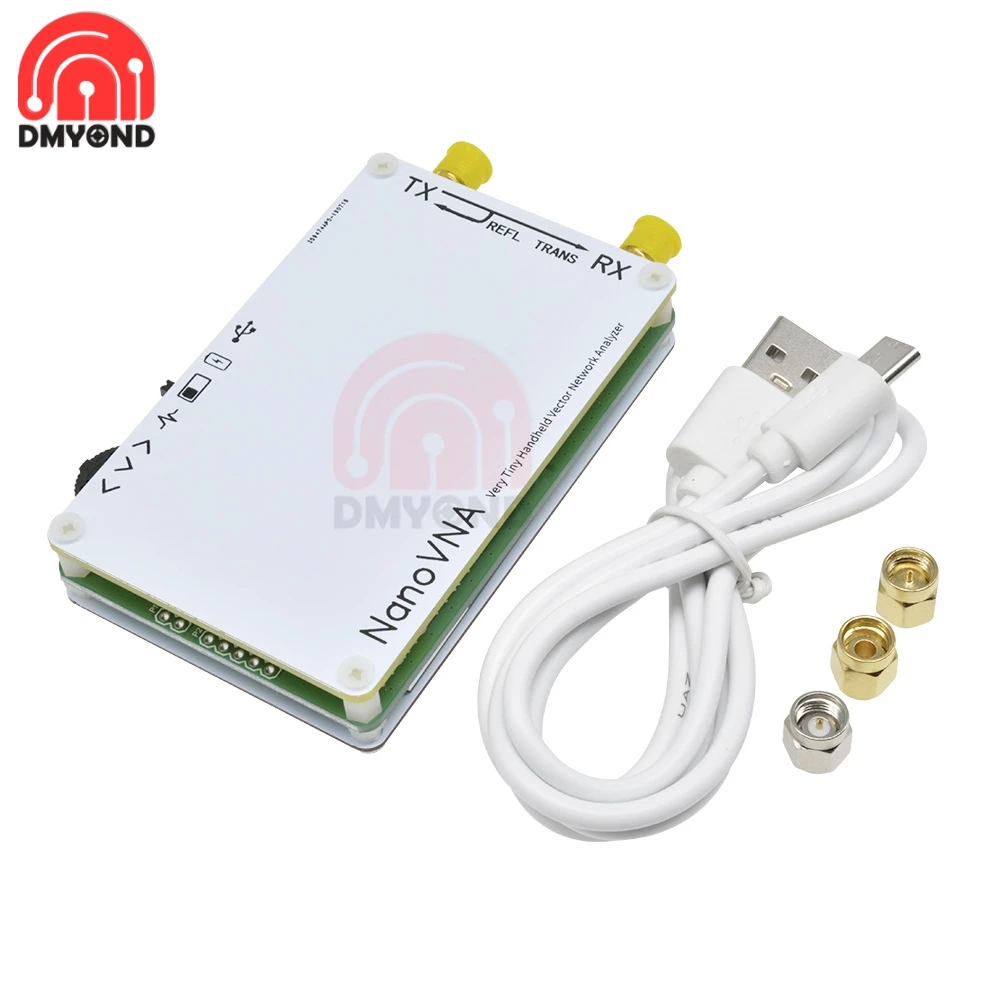

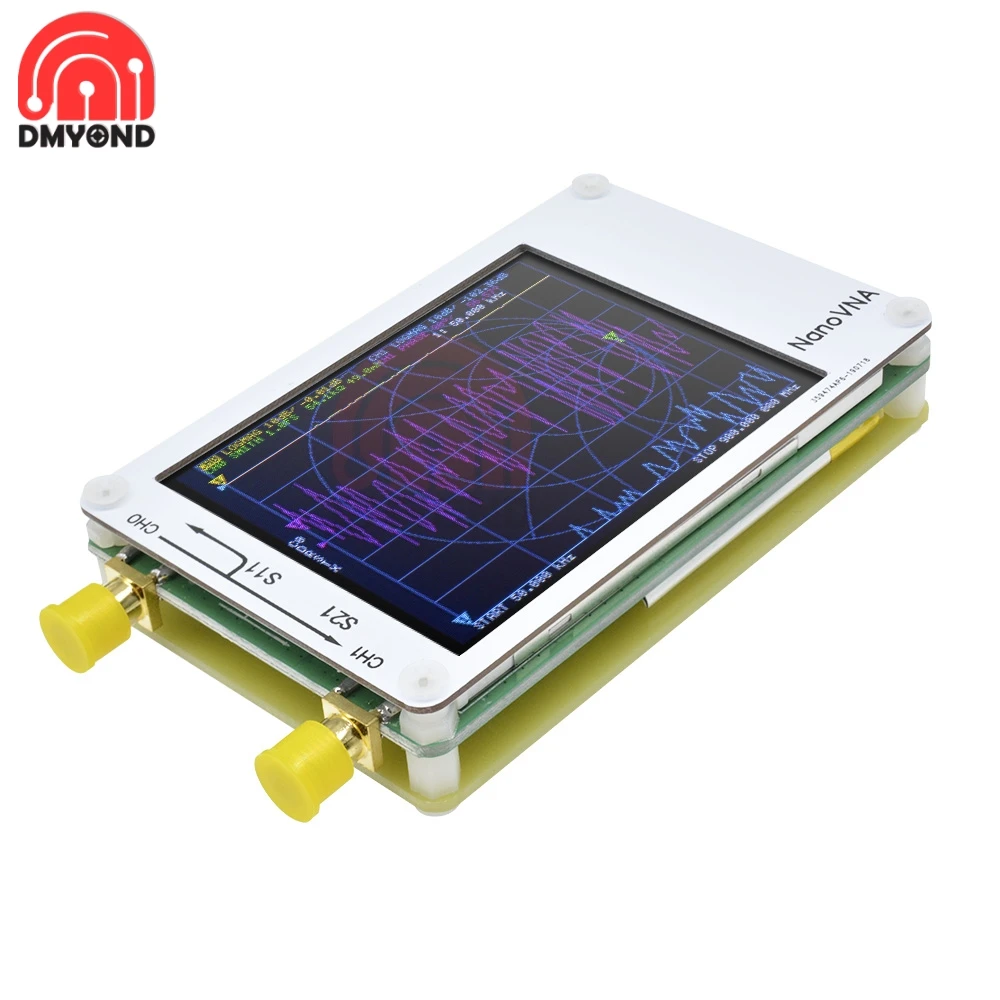

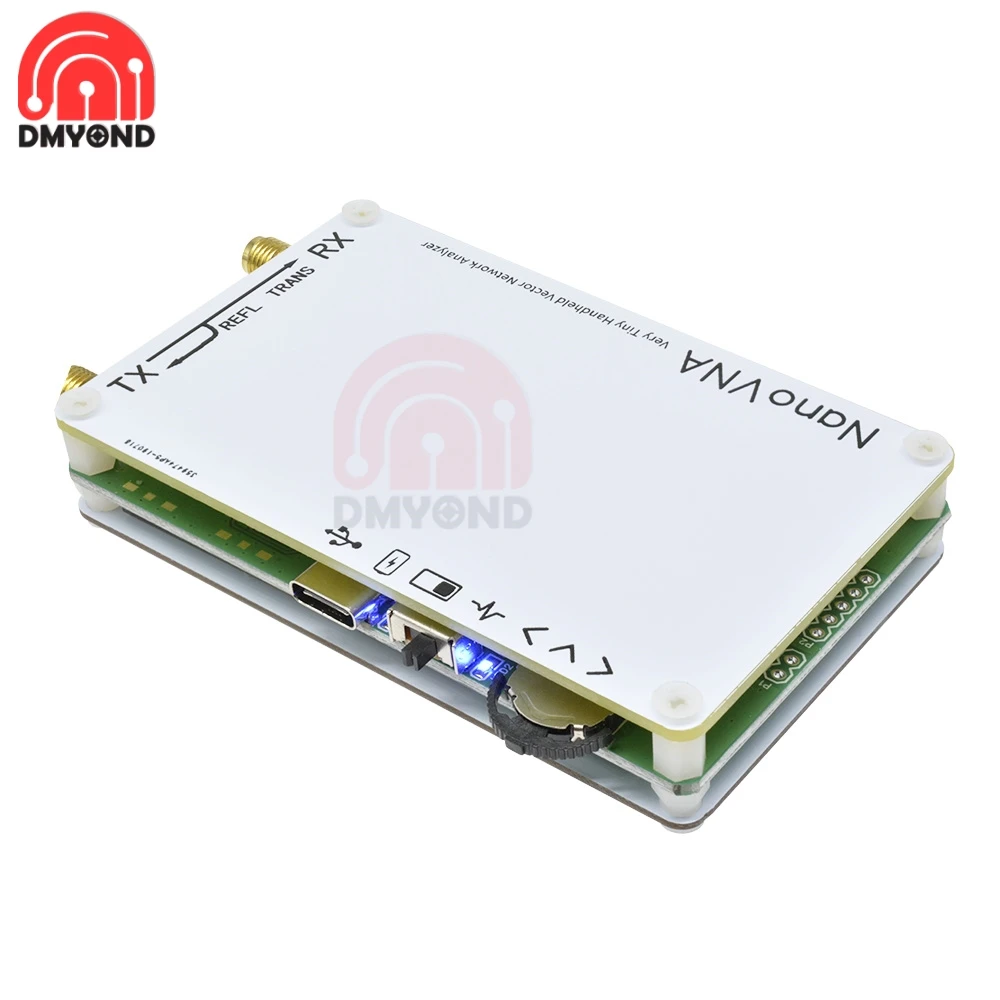

Хост NanoVNA (с аккумулятором 450 мАч) x 1
Кабель для передачи данных USB Type-C x1

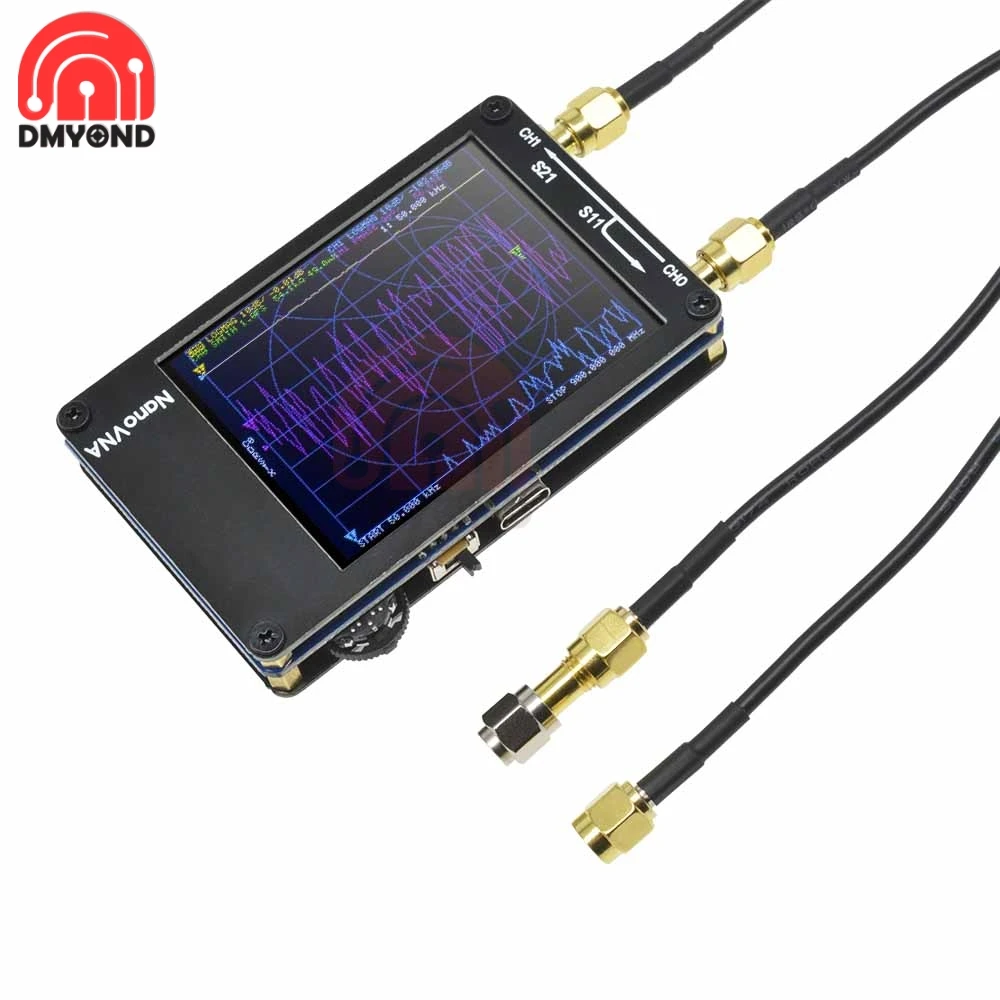

30 см SMA Штекерный RG174 RF кабель x2
SMA male калибровочный набор (открытый/короткий/нагрузочный) x1
Разъем SMA female-female x1

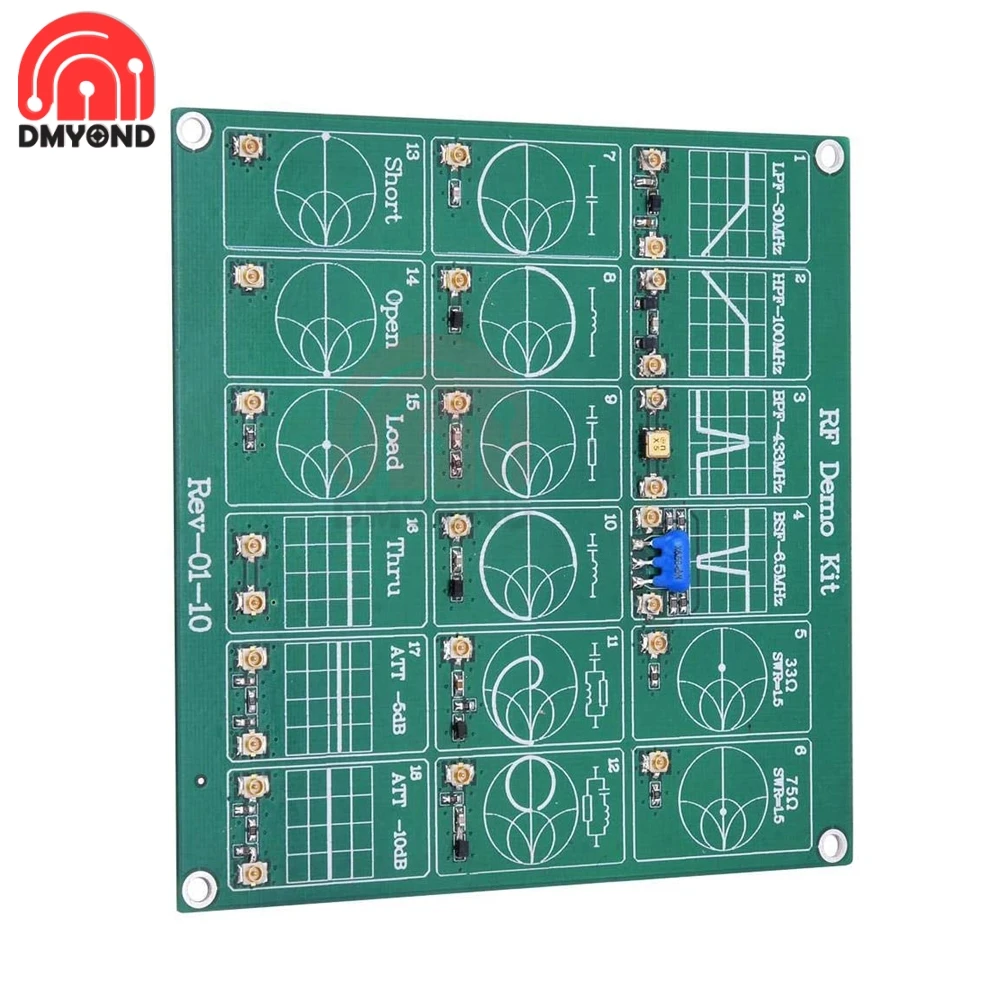

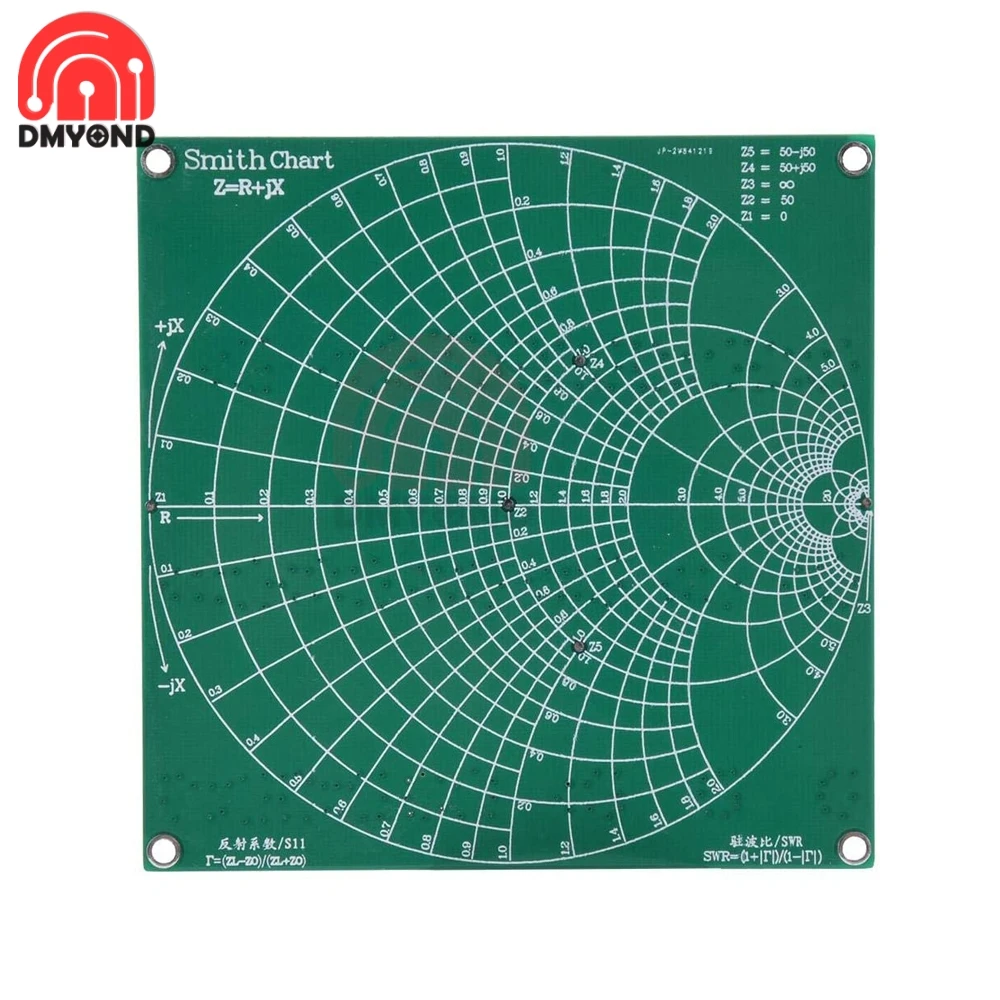

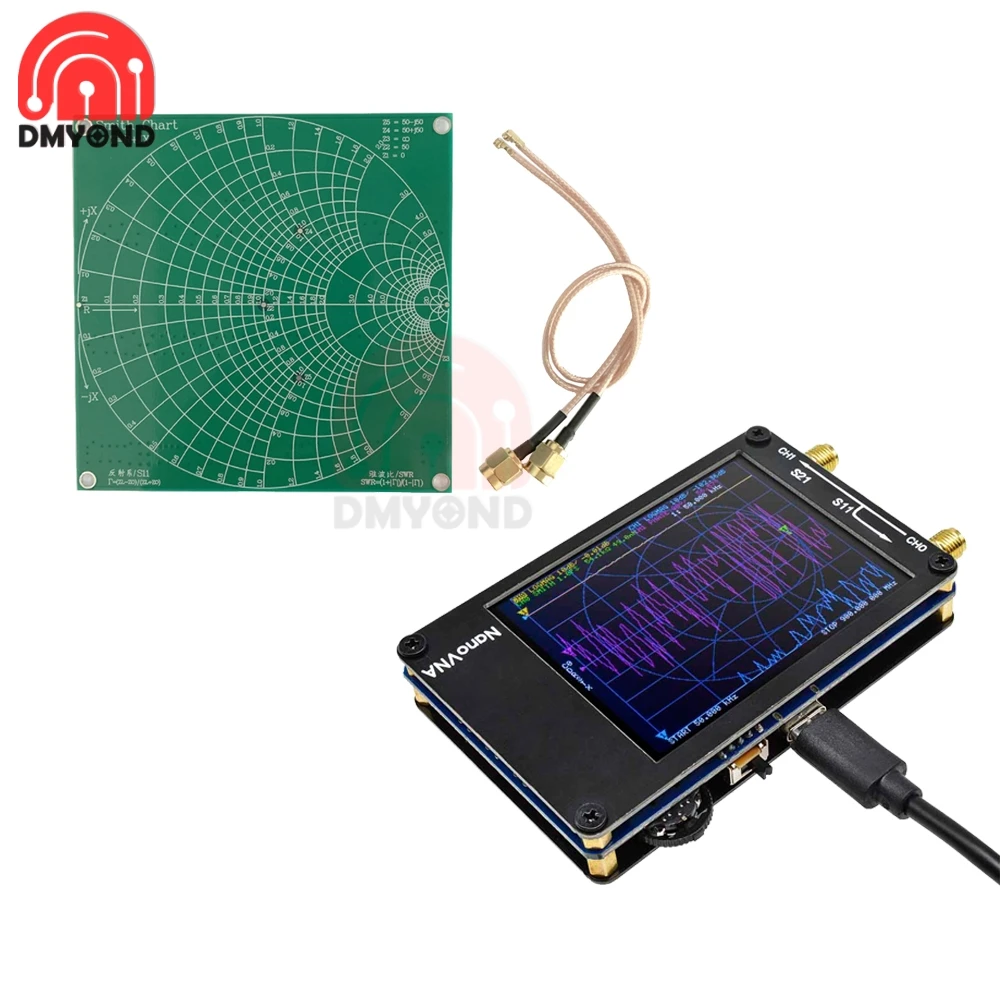

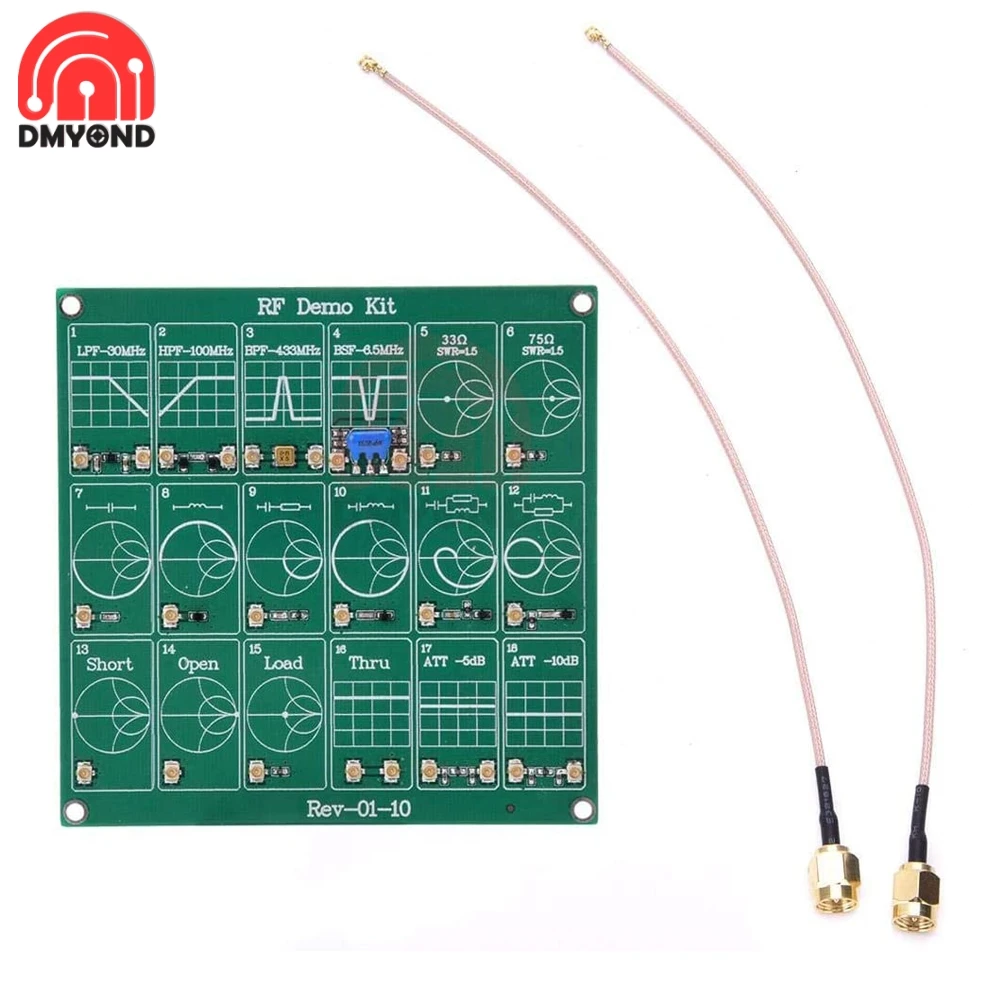

【SPECIALTY】 -- RF Demo Kit VNA RF тестовая плата, демонстрационная Калибровочная плата для обучения векторному сетевому анализатору, антенному анализатору, испытанию калибровки обучения.
【 18 функциональных модулей-плата полностью интегрирована с 18 функциональными модулями.
【Легко использовать 】 -- оснащен 2 шт UFL патч-корда для удобного использования.
【Безопасный и удобный -- каждый модуль хорошо выбран высокого качества и высокой надежности.
【Легко переносить 】 -- доска маленькая и светильник, подходит для переноски.

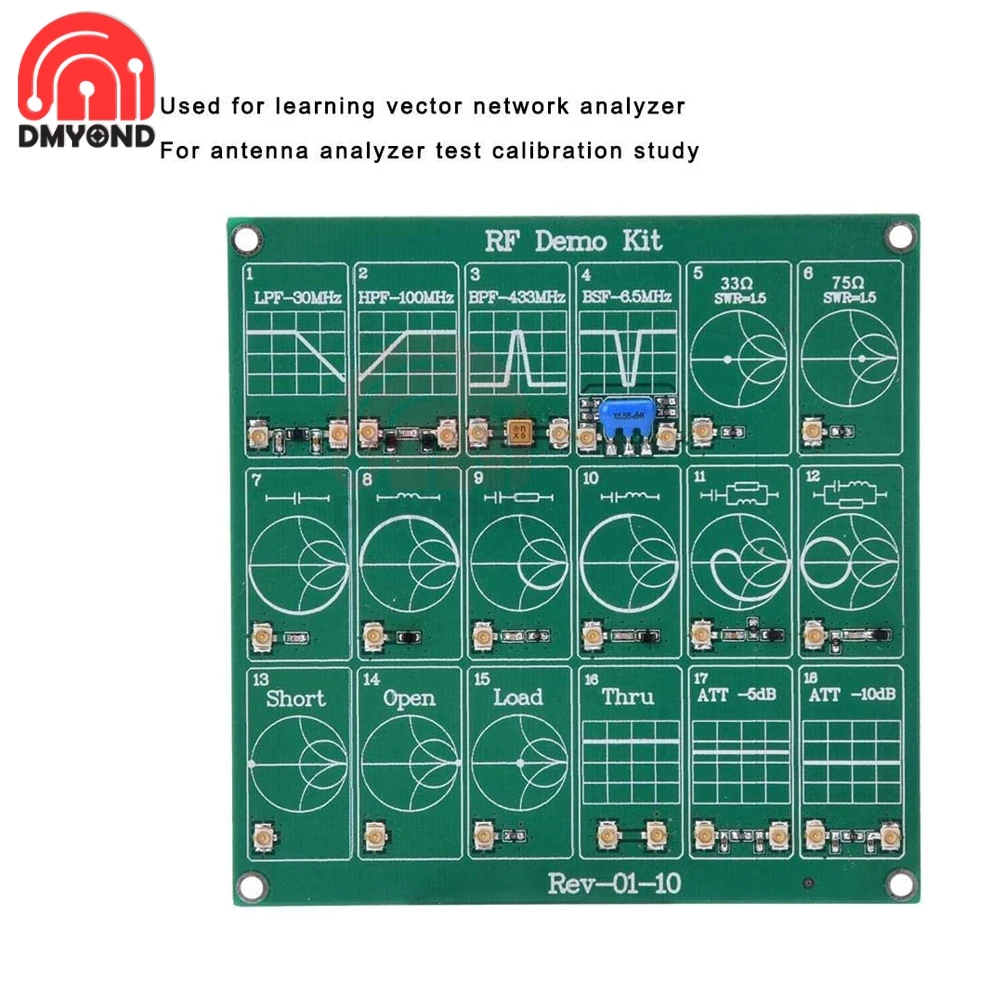

Описание:

-Печатная плата размером 10x10 см
-Векторный сетевой анализатор инструмент для учащихся
-Серия RLC и параллельная цепь 1
-Серия RLC и параллельная цепь 2
-33 ohm Сопротивление, SWR = 1,5
-Сопротивление 75 Ом, SWR = 1,5
-BSF керамический режекторный фильтр, несущая частота 6,5 МГц
-BPF керамический фильтр, Центральная частота 10,7 МГц
-Цепь серии RC
-Схема серии LC
-Конденсатор
-Индуктивность
-Домашний низкочастотный фильтр, полоса пропускания 3 дБ 400 МГц
-Домашний Высокочастотный фильтр, полоса пропускания 3 дБ 500 МГц
-Калибровка короткого замыкания
-Калибровка цепи открытого замыкания
-Схема калибровки нагрузки 50 Ом
-Прямая
-10 дБ схема затухания
-3 дБ схема затухания
-Каждый набор функциональных схем

Применение:

-Можно использовать с NanoVNA-F для того чтобы измерить 6,5 м керамический режекторный фильтр
-Может использоваться wtih NanoVNA-F для измерения домашнего низкочастотного фильтра, пропускная способность 3 дБ около 400 МГц
-Радиочастотный демонстрационный комплект для NanoVNA, радиочастотный макет, Векторный сетевой тестовый фильтр, аттенюатор, сетевой анализатор, электрический инструмент

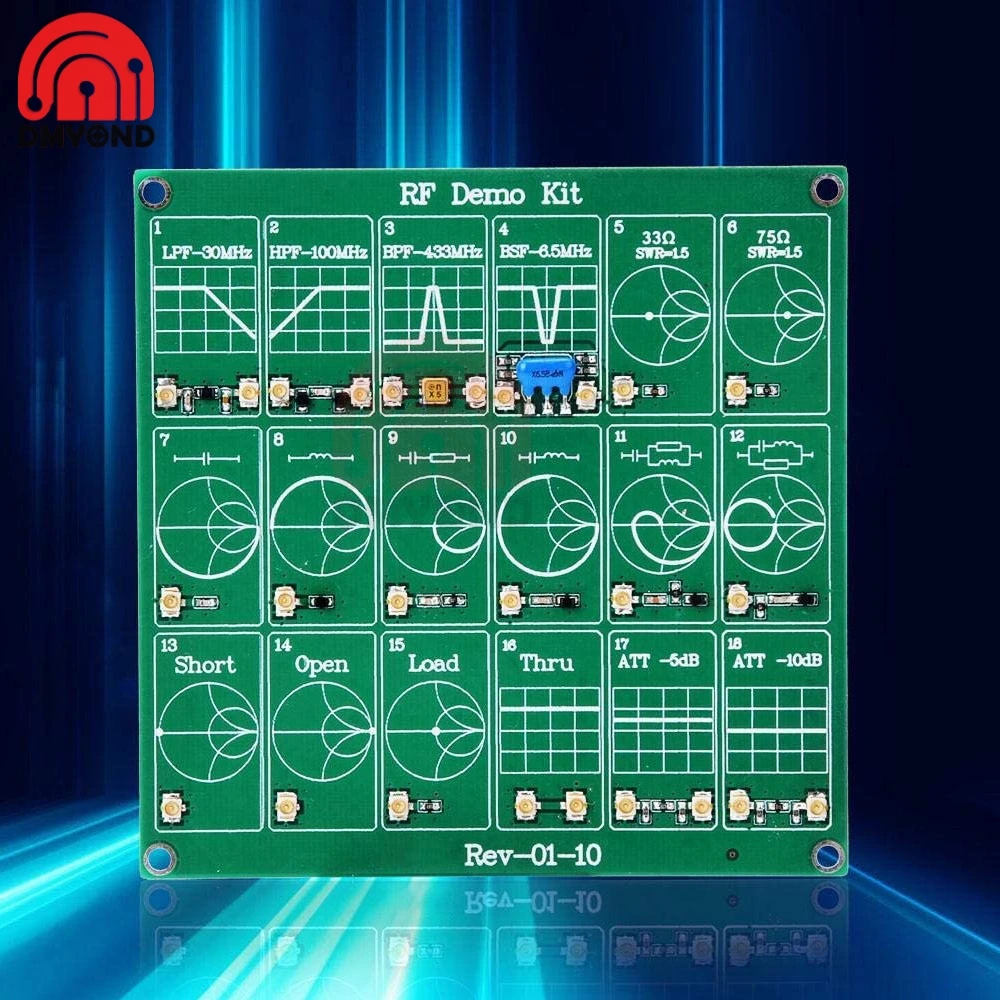

Спецификация:

1. Фильтр:
A, коротковолновый низкочастотный фильтр LPF: 30 МГц
B, FM high-pass фильтр HPF: 100 МГц
C, широко используемый ленточный фильтр BPF: 433 МГц
D, видео керамическая ловушка BSF: 6,5 МГц
2, серия RLC и параллельная цепь
Включает в себя R, L, C и комбинированные схемы
3, открыть/короткое замыкание и калибровка нагрузки
4, схема затухания

Примечание:

1. Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия.
2. Замеры сделаны вручную, поэтому возможны 0,5-2 см, связанная с особенностями измерения вручную.

Посылка включает в себя:

Плата радиочастотного демонстрационного комплекта-1 шт.

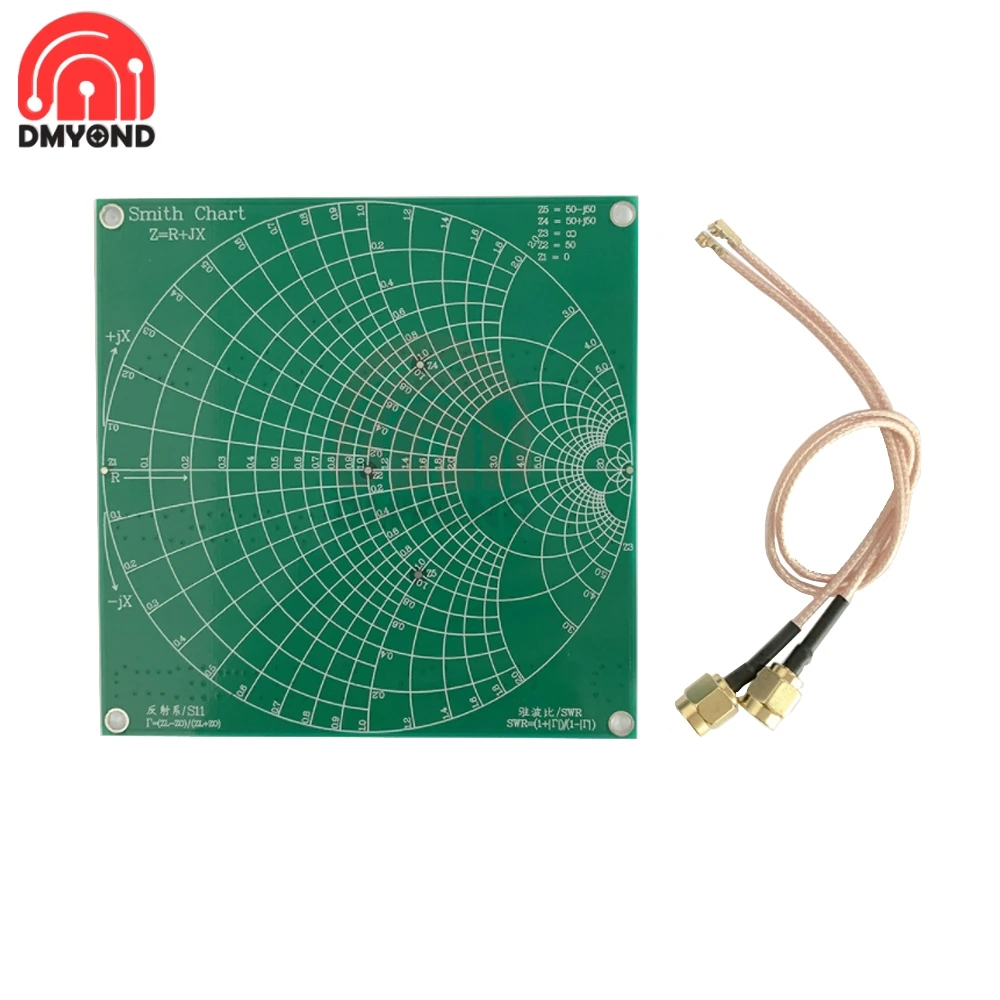

2 x UFL патч-корд
