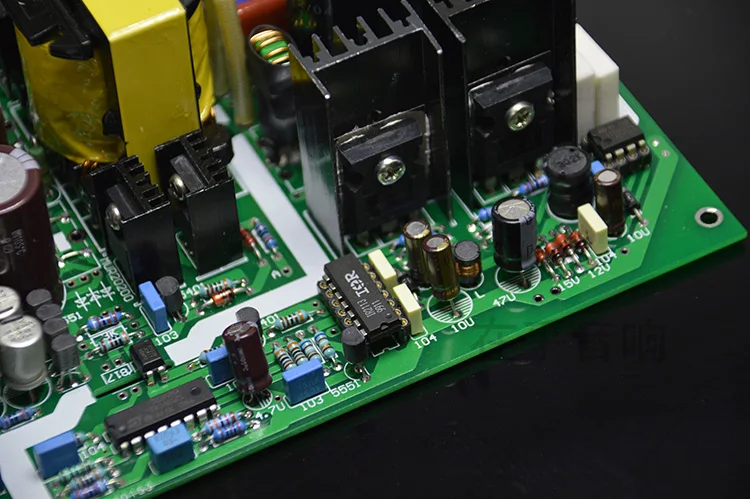

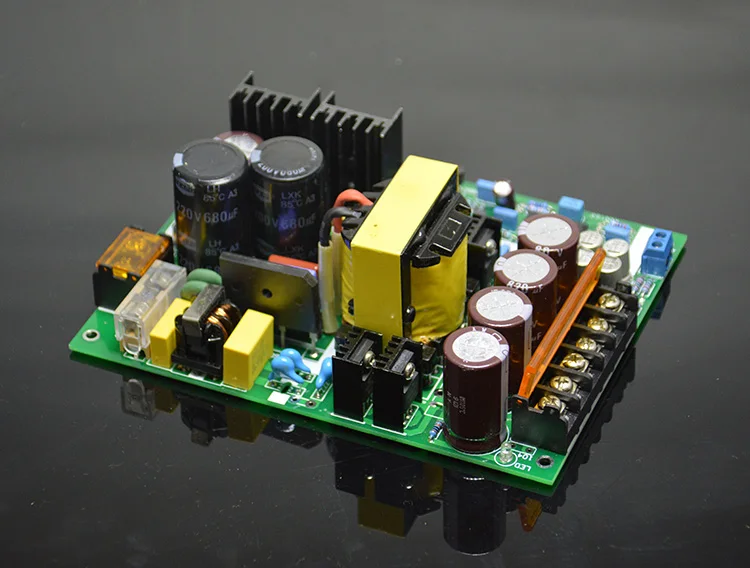

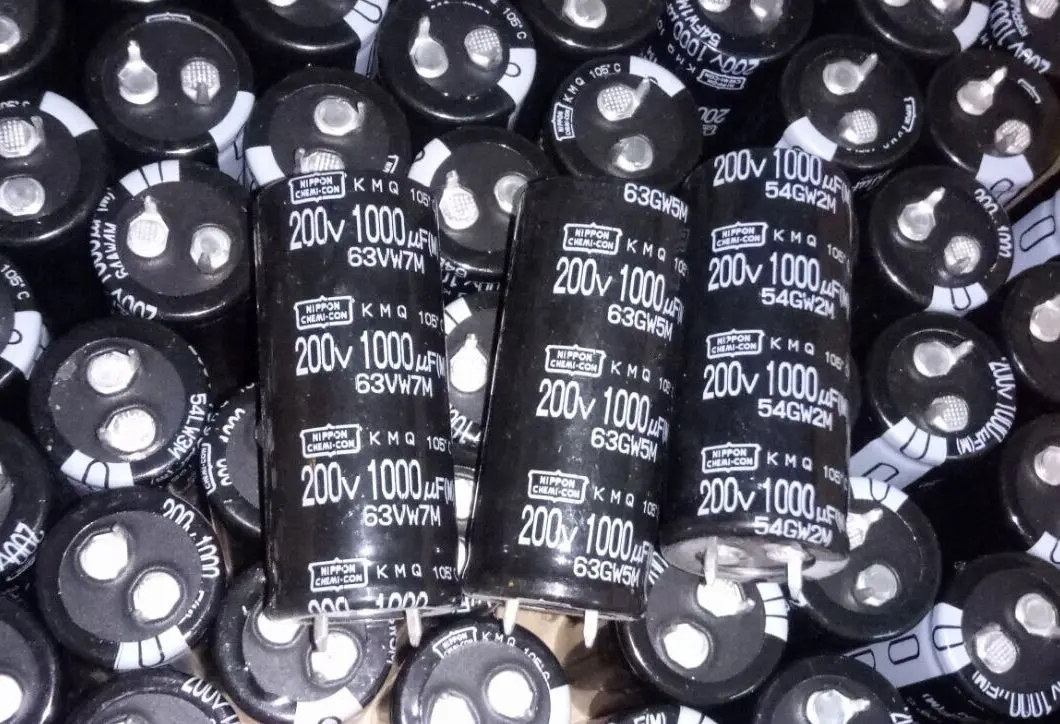

Высококачественный усилитель мощности импульсная плата источника питания

Высококачественный усилитель мощности импульсная плата источника питания

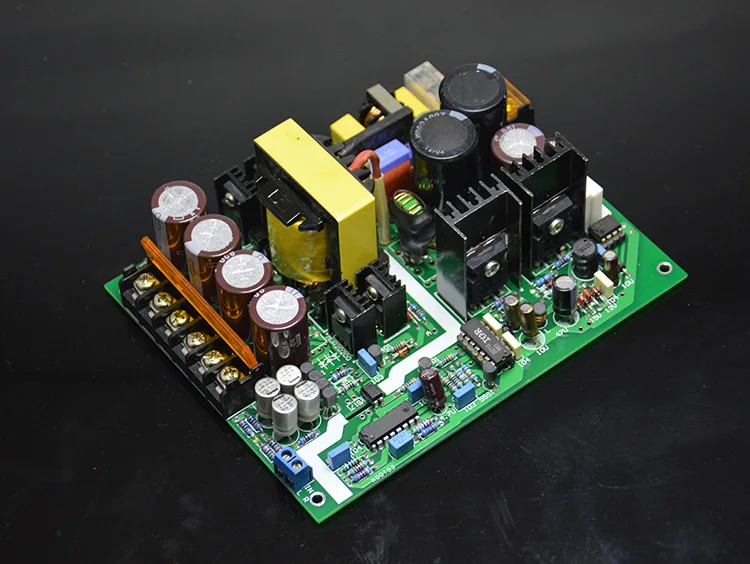

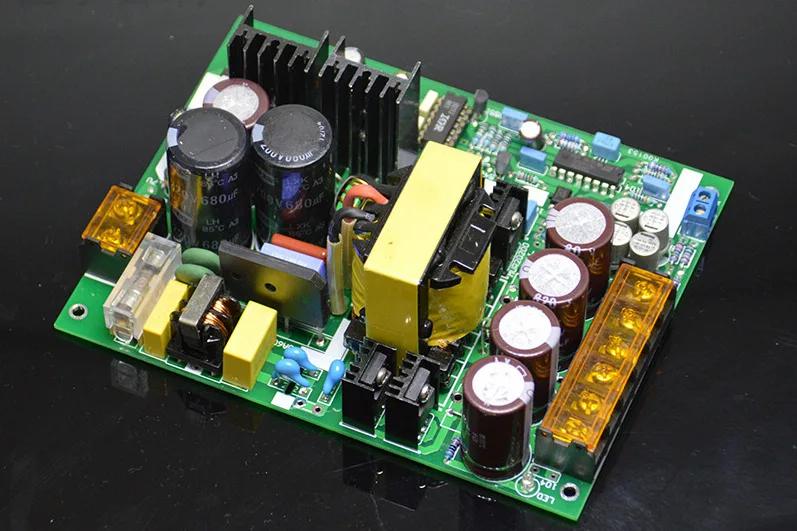

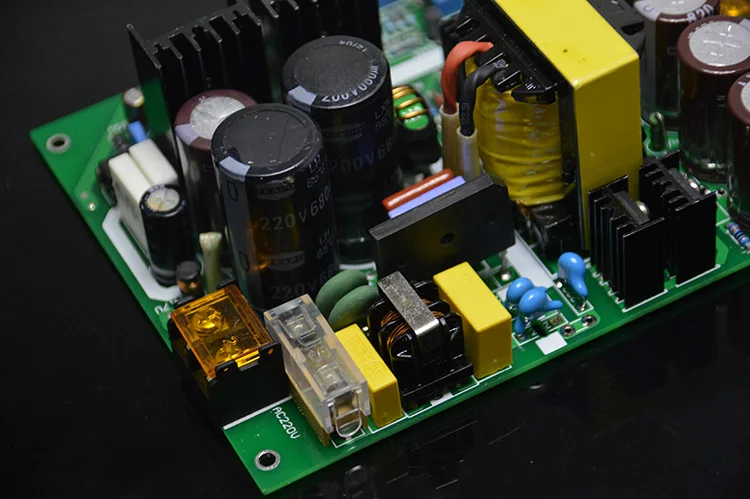

Обзор модуля:

1. Плата питания оснащена защитой от перенапряжения, перегрузки по току, короткого замыкания и среднеточечного смещения напряжения рупора, И может быть подключен к двум точкам A и B на нормально открытом переключателе температуры для достижения защиты от перегрева. 2. Клеммная колодка с электрическим выходом 30А, широкий шаг, попрощайтесь с смущением при столкновении. 3. Встроенный усилитель мощности с функцией защиты средней точки смещения динамика. 4. Внешние резонансные дискретные индукторы имеют лучшее рассеивание тепла, чем Интегрированные методы. 5. В трансформаторе параллельно используются 10 медных проводов 0,6 мм и выходы для снижения внутреннего сопротивления. 6. Высокоточная переключающая трубка MOS до 50 А, низкое внутреннее сопротивление, Низкое выделение тепла, высокая эффективность и высокая грузоподъемность. 7. Выпрямитель Шоттки с низким выпадением 20A и параллельным выходом с общим катодом. 8. Размер доски: 15 × 12 × 6,3 см.

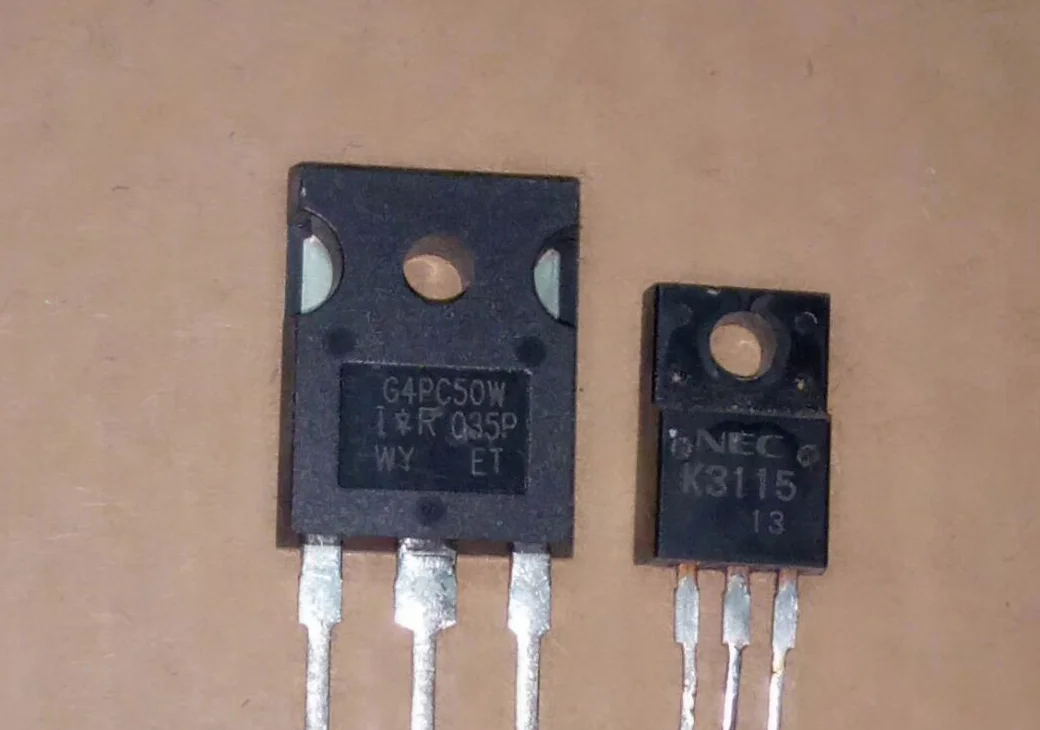

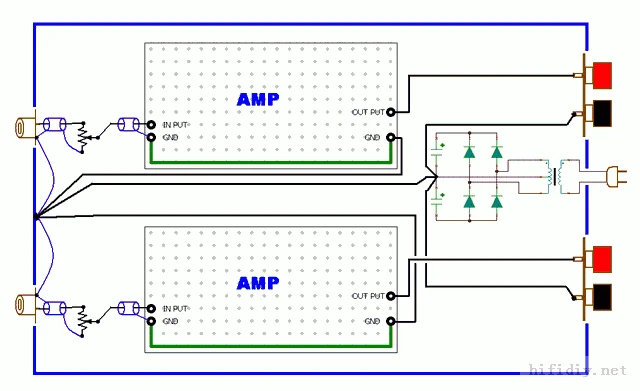

Положительный и отрицательный выход 38 в может быть подключен к усилителю мощности класса А, например PASSA3, A5, с защитой от короткого замыкания и перегрузки по току, а также усилителю мощности Защита от среднего напряжения, что может сохранить защитную панель динамика, а усилитель мощности напряжение средней точки аномально отключает выходное напряжение. Структура Цепи 3525 push IR2110, коммутационная трубка использует 50A IRG4PC50W.

Выходное положительное и отрицательное напряжение составляет 71 в. Полумостовая структура открытого контура, цепь относится к цепи профессионального усилителя мощности Yamaha, с коротким замыканием, перегрузкой по току, защитой от перенапряжения, И усилитель мощности Защита динамика со среднеточечным напряжением, Что может сохранить защитную плату усилителя мощности динамика и упростить общее использование внешней защитной платы реле проблема не повлияет на звук из-за плохого контакта окисления контактов после того, как реле имеет используется много лет. Среднее напряжение усилителя мощности аномально отключает выходное напряжение. (Возможно, некоторые люди психологически подумают, что звуковой сигнал защиты без реле недостаточно надежный. Здесь я хочу объяснить, что обнаружение входной цепи защиты совпадает с обычной схемой обнаружения входного сигнала защиты реле. Разница заключается в том, что Оптическая муфта контролирует отключение питания для защиты гудка, в то время как обычные реле отключают питание реле для защиты гудка. Это также вызовет проблему, поскольку часто при повреждении усилителя мощности это приведет к выходу постоянного тока, а при повреждении усилителя мощности, общая мощность трубки будет коротким замыканием и вызовет очень большой ток, Обычно даже медная фольга на печатной плате усилителя мощности выгорает, вызывая непоправимые потери, а вход не зависит от двух каналов, что не повлияет на перекрестные помехи левого и правого каналов. Это не повлияет на качество звука. Нормально открытый переключатель температуры может быть подключен к двум паяным соединениям на плате A и B для достижения температурной защиты, и все необходимые функции защиты доступны. Плата питания использует 2 оригинальных японских химических 1000U после 220 В ректификационного конденсатора, добавьте небольшой конденсатор 150U (обратите внимание, что емкость конденсатора здесь небольшая, недостаточное Накопление энергии сделает бас слабым при усилении мощности и бас не будет нырять глубоко), Трубка переключателя-это мощная силовая трубка IGBT до-247 посылка d IR от производителя IRG4PC50W (не сравнима с трубкой переключателя в силовой упаковке до-220, стоимость еще более в 2-3 раза, в выходной клеммной колодке используется Клеммная колодка из высокоточного медного материала 30А с шагом 10 мм (за исключением винтовой проволоки). , Заземление и отрицательный полюс каждый занимают две цифры в общей сложности 6 цифр.

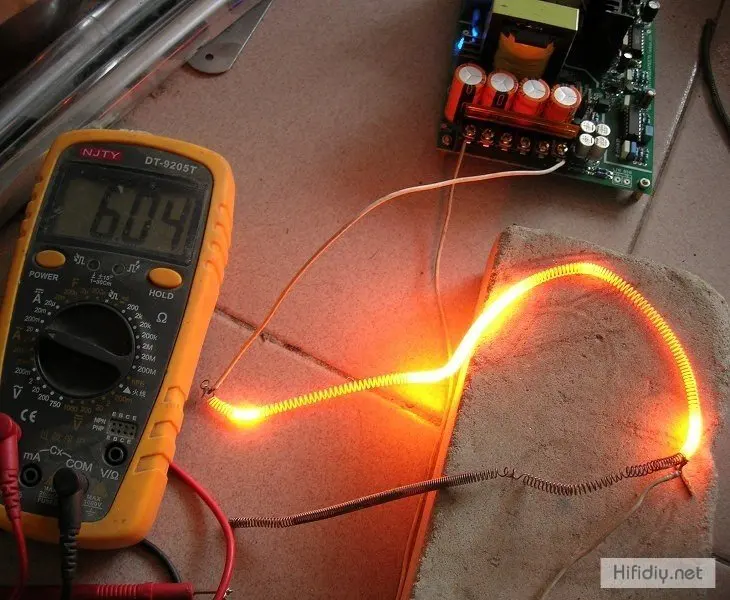

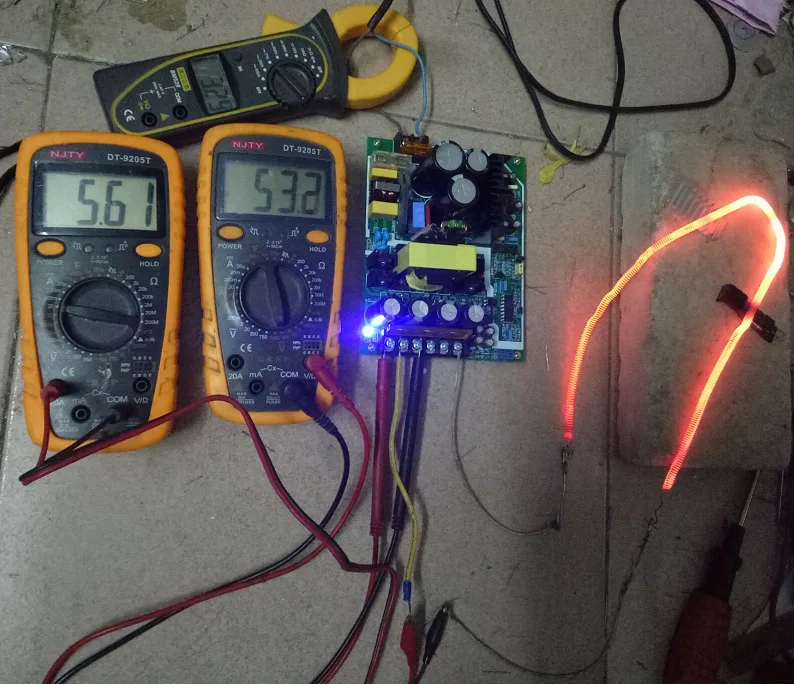

Положительное и отрицательное напряжение составляет 58 в, фактическая Мощность измеряется с фотографиями. Это не сравнимо с теми, у кого есть преувеличенные и беспорядочные стандарты 800 и 1000 Вт. Я не боюсь не знать товар, больше всего боюсь сравнивать товар. Холодостойкость провода электрической печи около 17 Ом. 6А, ток стабилизируется на 5,6а после нагрева. Эти силовые платы с преувеличенной мощностью не осмеливаются измерять мощность, либо защищать, либо сжигать доску. Пожалуйста, тщательно сравните материалы. Доска 15 в длину, 11,8 в ширину и около 6,3 см в высоту. Выходное напряжение около положительного и отрицательного 58 в, полумостовая структура открытого контура, мгновенный выходной ток может достигать в 2-3 раза больше нормального тока, И напряжение на выходе составляет около 58 в плюс или минус. Структура Цепи относится к цепи мощного профессионального усилителя мощности Yamaha, с коротким замыканием, перегрузкой по току и перегрузкой по току. Защита от напряжения, а также усилитель мощности Защита от клаксона со средней точкой напряжения могут опустить плату защиты клаксона усилителя мощности, а среднее напряжение усилителя мощности аномально отключает выходное напряжение. Наружное подключение нормально разомкнутого переключателя температуры от двух точек припоя a и B на плате также может обеспечить защиту от перегрева, а также доступны все необходимые функции защиты. Структура Цепи-3525 push IR2110, коммутационная трубка-50a IRG4PC50U, (обратите внимание, что это высокомощная трубка большого объема до-247 в упаковке, не подходит для-220 малогабаритных трубок средней мощности, сопоставимых) AliExpress. IR2153 или IR2155-это дешевое решение, которое напрямую толкает трубку. Необходимо знать, что способность вождения IR2155 очень слабая, и может управлять только трубкой около 10А, например, малой токовой трубкой, такой как IRF740, но для большого тока Десятки амперных полевых трубок являются бессильными из-за относительно большой входной емкости.

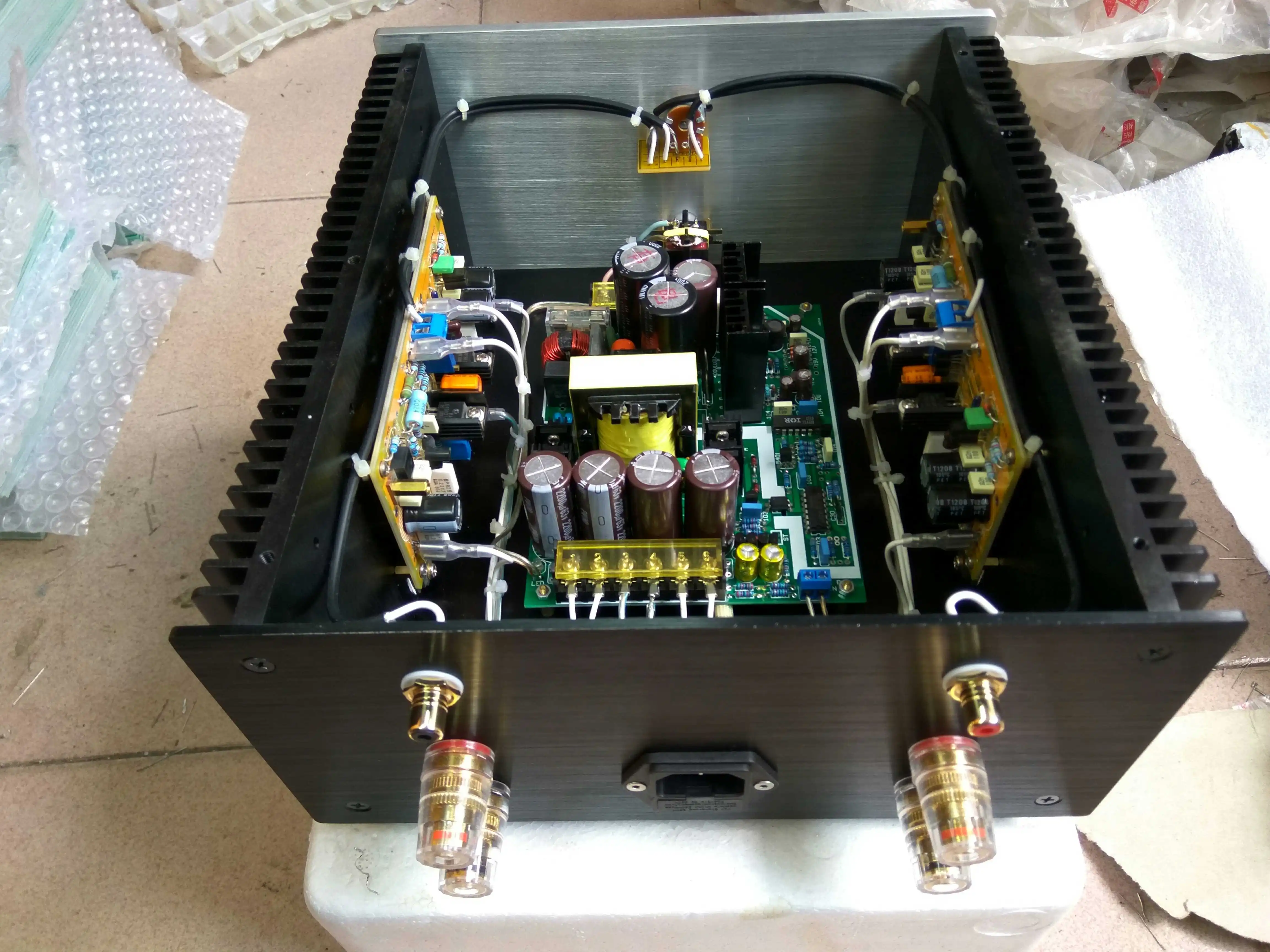

Дисплей готовой машины (только для справки):
