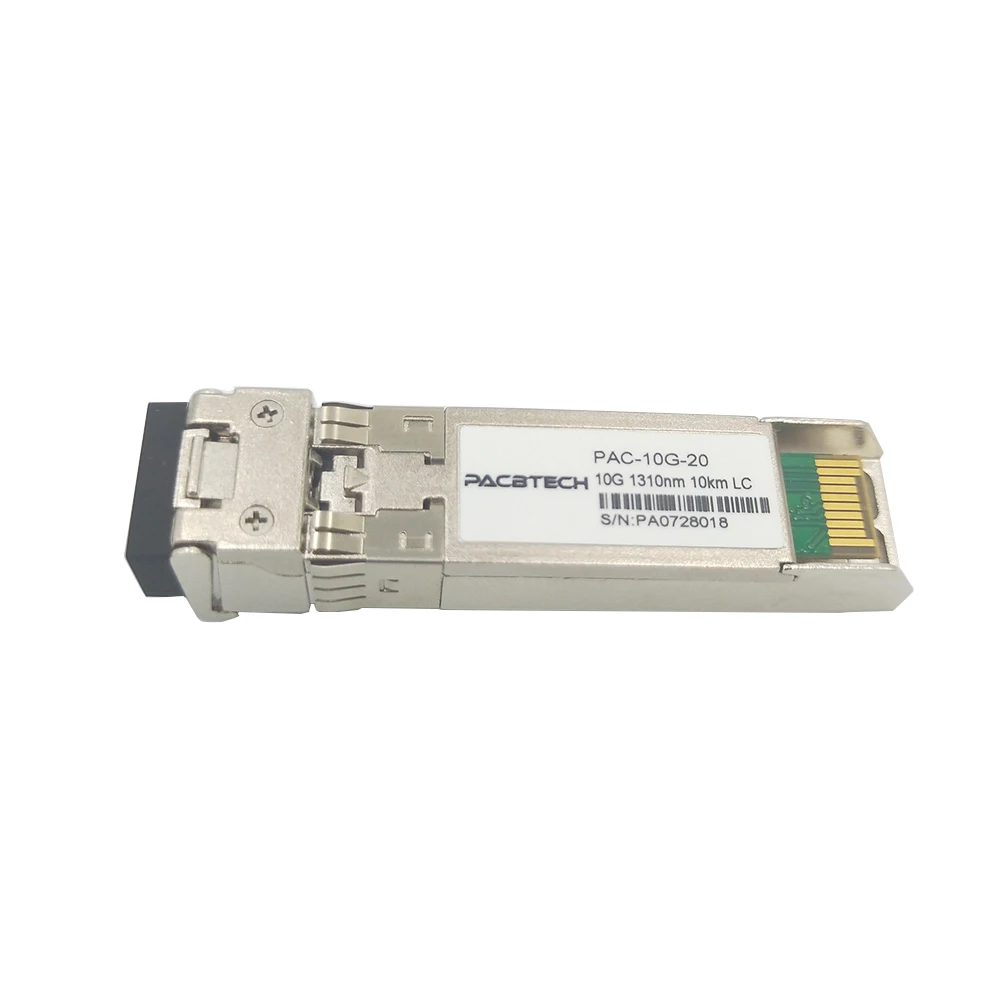

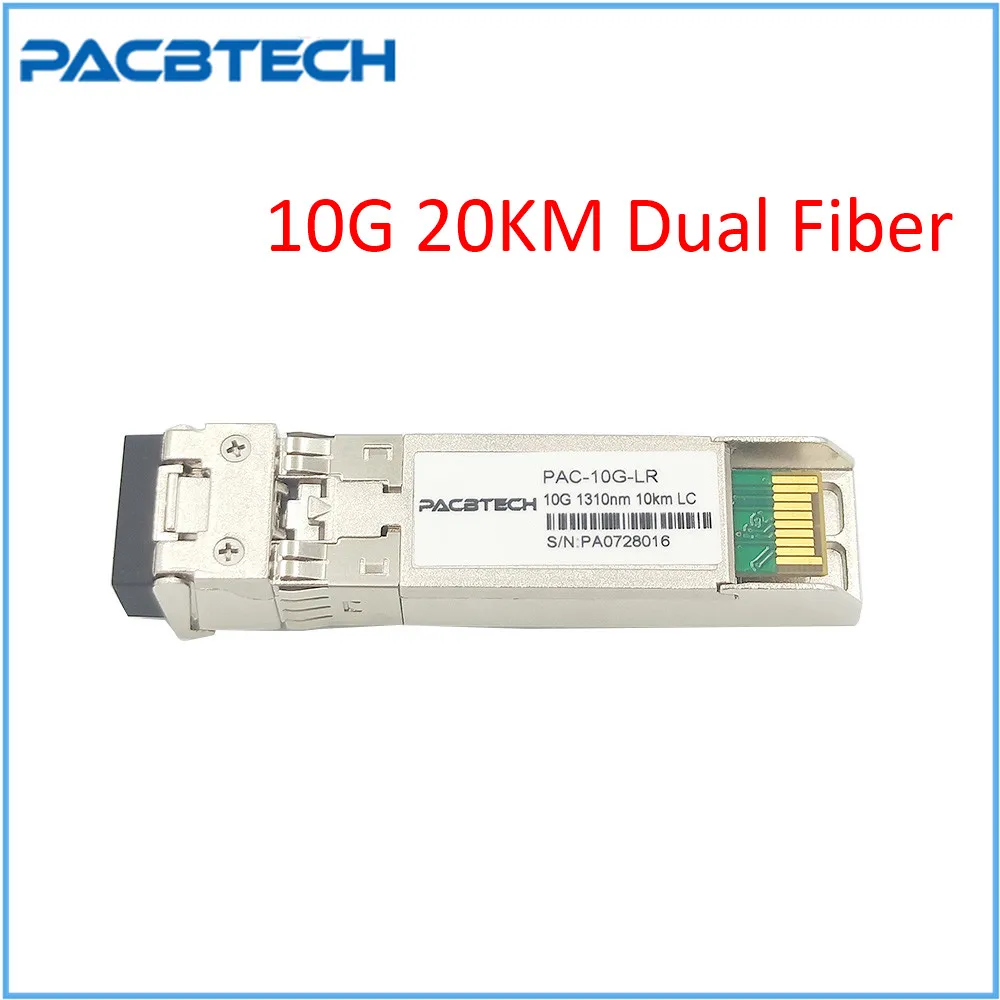

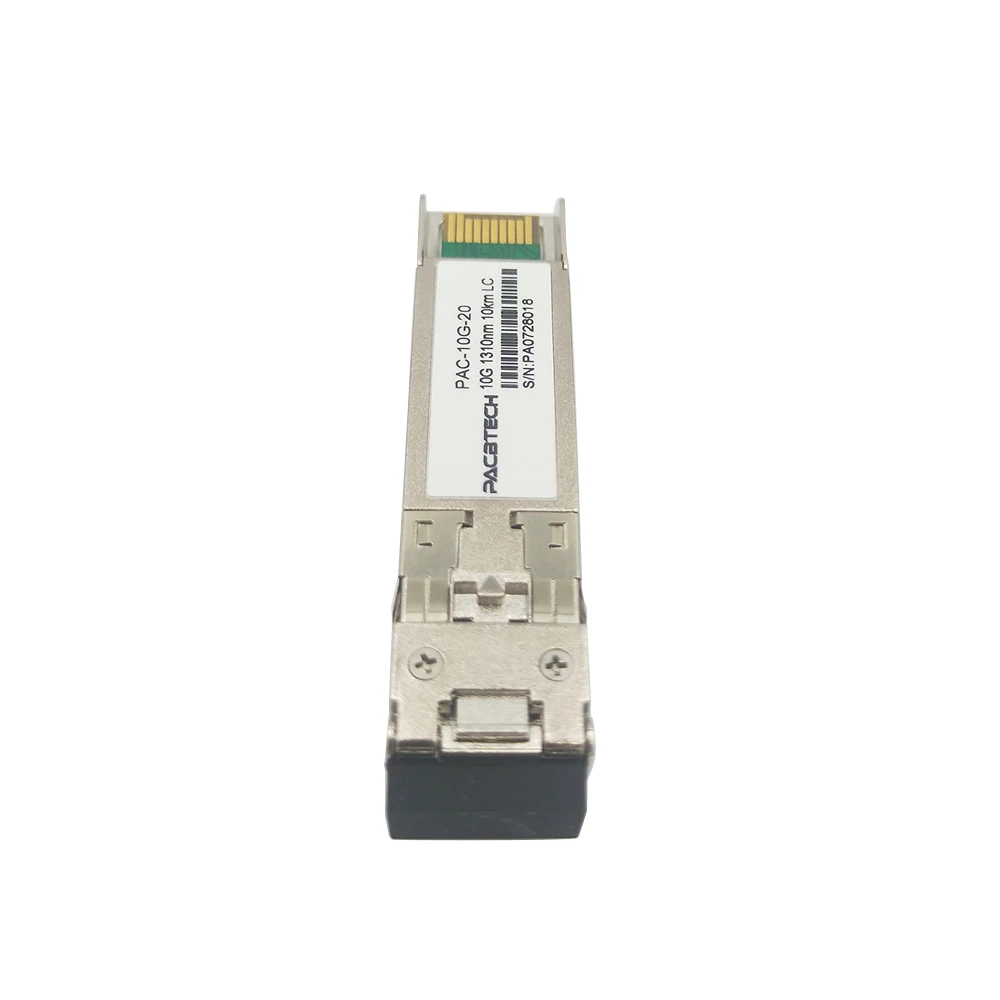

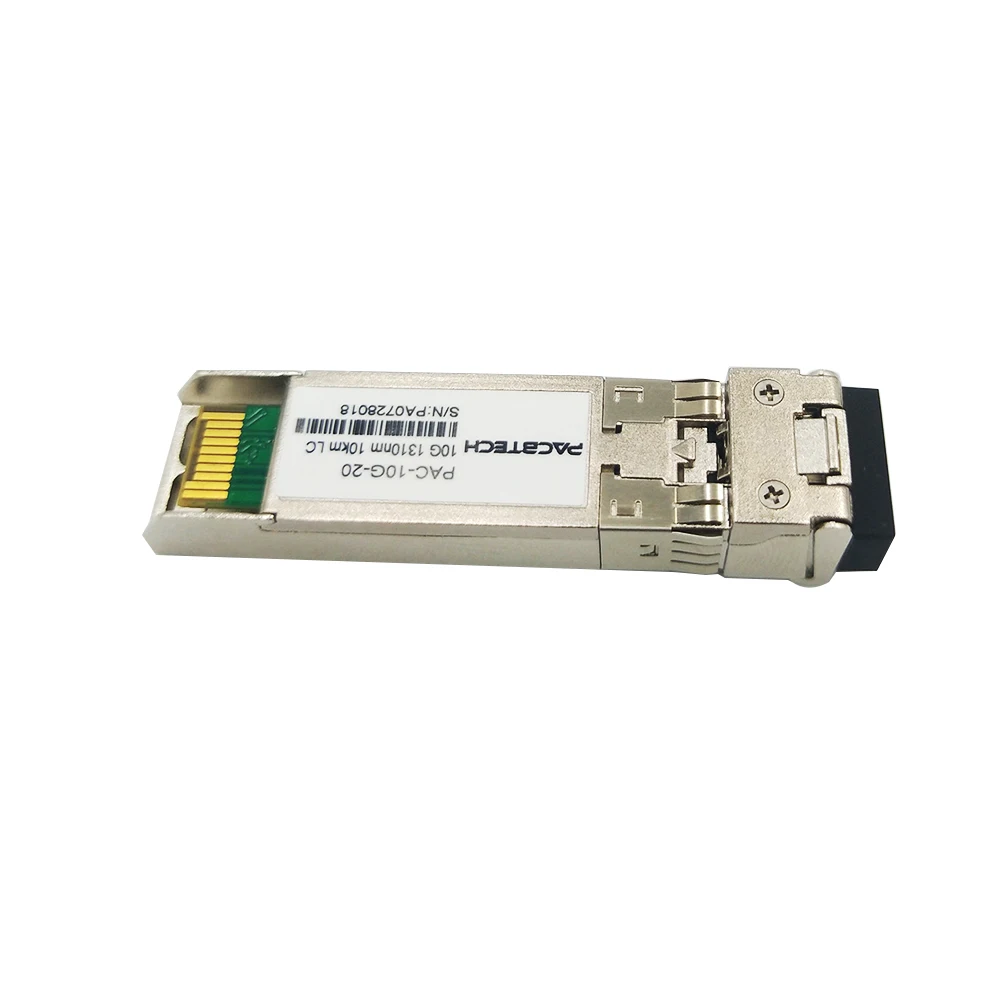

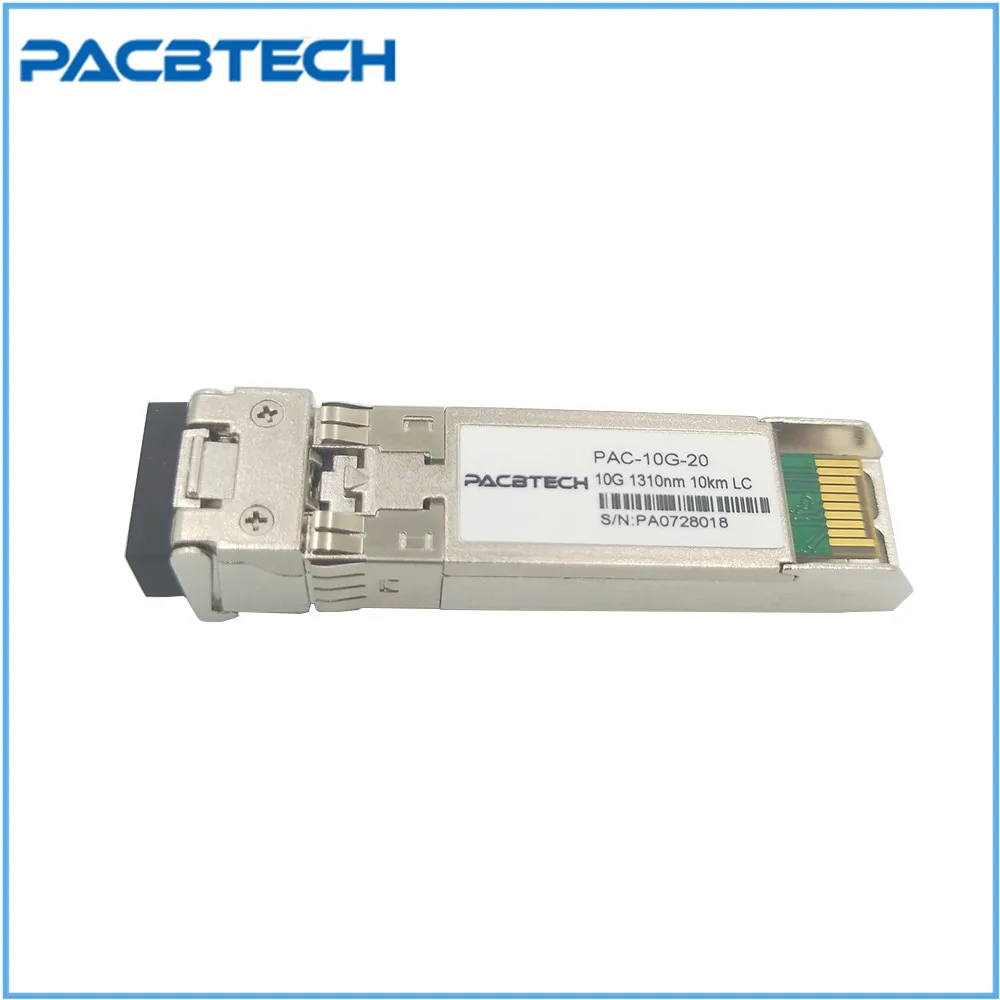

2 шт. LC Dual Fiber SFP 20km LR модуль гигабитный DDM 10000 Мбит/с волоконный трансивер sfp

2 шт. LC Dual Fiber SFP 20km LR модуль гигабитный DDM 10000 Мбит/с волоконный трансивер sfp

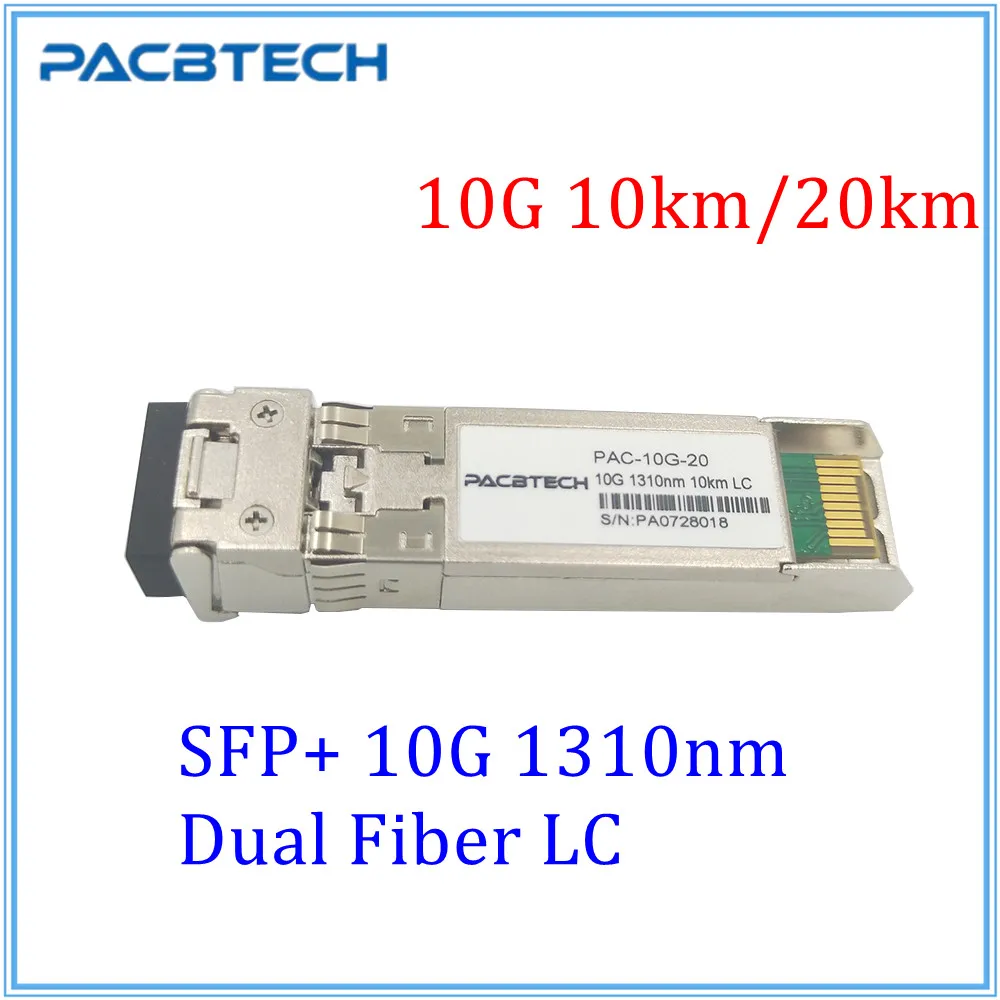

10 Гбит/с SFP + трансивер, 10-20 км LR Reach

Особенности

1. Оптический интерфейс совместим с IEEE 802.3ae 10GBASE-LR

2. Электрический интерфейс совместим с SFF-8431

. Горячий подключенный

3.1310nm DFB передатчик, PIN фото-детектор

4. Рабочий чехол: от 0 до 70 °C

5. Низкое энергопотребление

6. Подходит для соединения SMF 10 км/20 км

7. Цельнометаллический корпус для превосходной производительности EMI

8. Усовершенствованная прошивка позволяет хранить в трансивере информацию о шифровании клиентской системы

9. Экономически эффективное решение SFP +, обеспечивает более высокую плотность порта и большую пропускную способность

Применение

1.10GBASE-LR на 10,3125 Гбит/с

2.10GBASE-LW на 9,953 Гбит/с

3.Прочие оптические звенья

Описание товара

Этот приемопередатчик 1310 нм DFB 10Gigabit SFP + предназначен для передачи и получения оптических данных по одномодовому оптическому волокну длиной 10 км/20 км.

Электрический интерфейс модуля SFP + LR соответствует электрическим спецификациям SFI. Входное и выходное сопротивление передатчика 100 Ом отличается. Линии передачи данных внутри AC соединены. Модуль обеспечивает дифференциальное прерывание и уменьшает дифференциал к конвертации общего режима для расторжения сигнала качества и низкого EMI. SFI обычно работает более 200 мм улучшенного материала FR4 или до 150 мм стандарта FR4 с одним соединителем.

В направлении передачи Модуль SFP + приемопередатчика получает электрический сигнал 10,3125 ГБ/сек. (скорость сигнализации) от основной платы Asic/SerDes и преобразует данные в оптический сигнал с помощью лазерного драйвера, который контролирует лазерный диод в трансмиттерной оптической подсборке (TOSA). Доступен открытый коллектор, совместимый с отключением передачи (Tx_Dis). Логика «1» или нет подключения к этому контакту отключат лазер от передачи. Логика «0» на этом штифте обеспечивает нормальную работу. Передатчик имеет внутреннюю петлю автоматического управления питанием (APC), чтобы обеспечить постоянную оптическую выходную мощность между напряжением питания и колебаниями температуры. Предоставляется совместимый с открытым коллектором дефект передачи (неисправность). Tx_favin-это выходной контакт модуля, который при высоком уровне указывает на то, что передатчик модуля обнаружил состояние неисправности, связанное с лазерной работой или безопасностью. В TX_Fault выход с нами связаться по электронной почте открытой дренажной системы/коллекционера и должен быть выведены до Vcc_Host в хост с резистором в диапазоне 4,7-10 кОм. TX_Disable-это входной контакт модуля. Когда TX_Disable заявлен высокий или Левый открытый, выходной передатчик SFP + модуля должен быть выключен. Этот контакт должен быть вытянут до VccT с 4.7 кОм до 10 кОм резистор

Приемник преобразует 10Gbit/s серийные оптические данные в серийные PECL/CML электрические данные. Предусмотрена потеря сигнала с открытым коллектором. Rx_LOS, когда высокий уровень показывает уровень оптического сигнала ниже, указанного в соответствующем стандарте. В Rx_LOS с нами связаться по электронной почте открытой дренажной системы/коллекционный выход и должен быть выведены до Vcc_Host в хост с резистором в диапазоне 4,7-10 кОм или при активном выходных. Фильтрация источника питания рекомендуется как для передатчика, так и для приемника. Сигнал Rx_LOS предназначен в качестве предварительной индикации для системы, в которой установлен SFP +, что сила полученного сигнала ниже указанного диапазона. Такая индикация, как правило, указывает на неустановленные кабели, сломанные кабели или отключенный, неисправный или выключенный передатчик в дальнем конце кабеля.

В 3rd функциональные возможности программирования в производственных условиях + модуль 2 провода видео-телефон двери серийный, I2C, интерфейс. I2C используется для последовательного идентификатора, цифровой диагностики и функций управления модулем. Улучшенный интерфейс цифровой диагностики позволяет в режиме реального времени получить доступ к устройству, позволяя монитору получать оптическую мощность, лазерный ток смещения, лазерную оптическую выходную мощность и т. Д.

Информация о заказе:

10G двойное волокно SFP +

100

PBTSFP +-SR

10 ГБ/сек.

850 нм HP61

300 м

102

PBTSFP +-LR

10 ГБ/сек.

1310 нм

10/20 км

103

PBTSFP +-20

10 ГБ/сек.

1310 нм

20 км

104

PBTSFP +-40

10 ГБ/сек.

1310 нм

40 км

105

PBTSFP +-ER

10 ГБ/сек.

1550 нм

40 км

106

PBTSFP +-ZR

10 ГБ/сек.

1550 нм

80 км

107

PBTSFP +-100

10 ГБ/сек.

1550 нм

100 км
