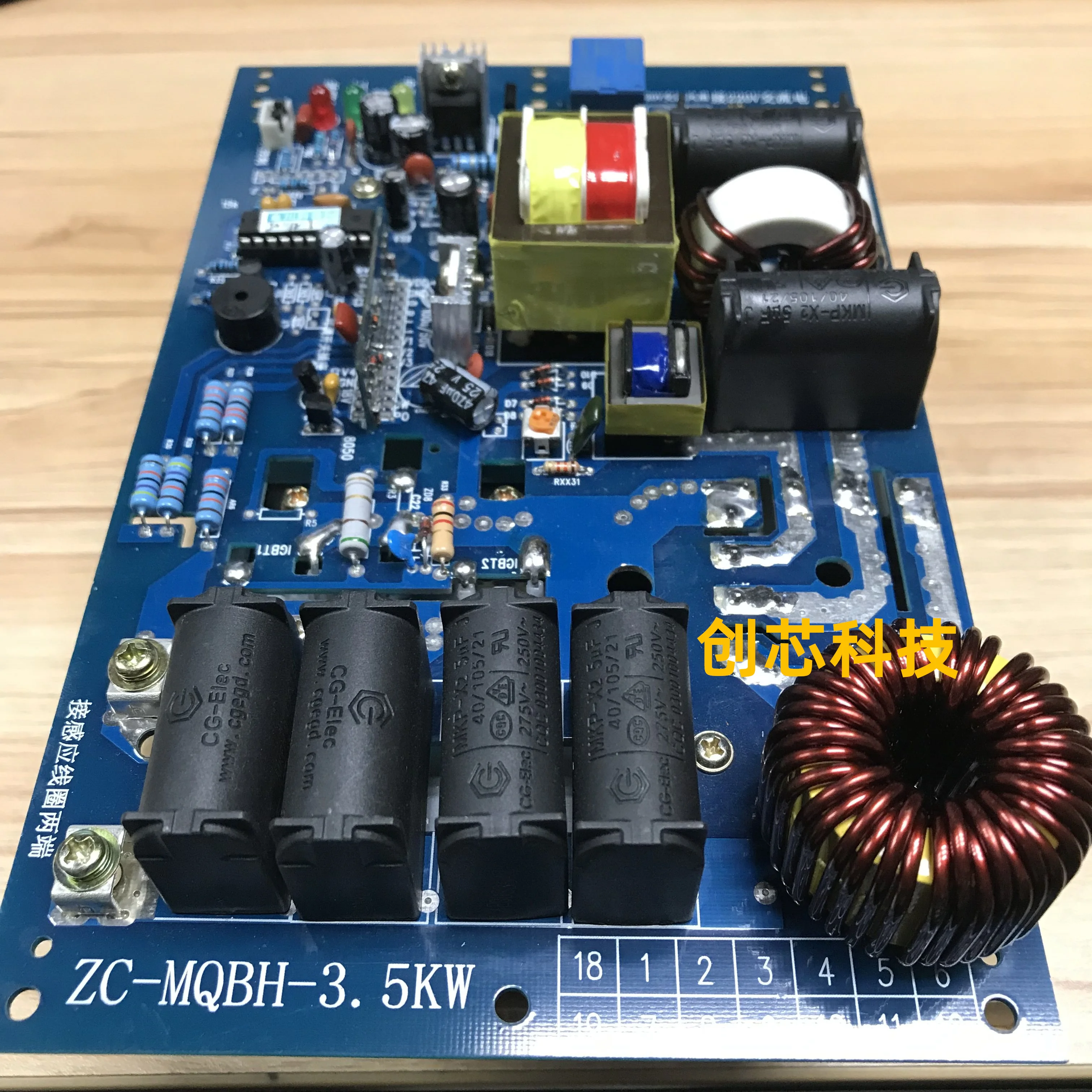

Панель управления электромагнитным нагревом 3500 кВт Вт панель Индукционным

Панель управления электромагнитным нагревом 3500 кВт Вт панель Индукционным

3,5 kwInstructions для электромагнитного нагревателя

Один, 3,5 kwMain Технические параметры нагревателя

1: Размеры: 207*138*115 (длина * ширина * Гао)

2: Рабочее напряжение: 220 В

3: мощность (регулируемая):2500 Вт-3500 Вт

4: индуктивность нагрузки: 120 ± 10uh (с победой cardBICTOR6243 + Индуктивный измеритель)

5: эффективность преобразования> 90%

6: Рабочая частота: 20-25 кГц

7: Рабочая температура:-10 градусов + 50 градусов

8: Рабочий стиль: непрерывное нагревание

9: волновая защита-+ 1500 В

10: защита от помех: 4000 в

11: расстояние установки от индукционной катушки до нагревательного элемента 18 мм (толщина теплоизоляционного хлопка после нажатия)

12: несколько групп катушек наматываются на один и тот же нагревательный элемент., расстояние между спиралями велико 5 см.

13:Current14-16A,6 квадратных линий, приблизительный эффективный length10-12Mi, индуктивное количество-это только параметр, на самом деле, должен быть измерен ток входящей линии.

Входной ток следует измерять с помощью зажимного амперметра., достигается ли Номинальный входной ток, если он не может быть достигнут, Он будет отрегулирован против часовой стрелки потенциометром. Обратите внимание при регулировке, если текущее значение дисплея становится меньше, не может отрегулировать больше, это может быть, что индуктивность слишком велика. Нужно уменьшить количество индуктивности. (Уменьшение индуктивности, чтобы уменьшить количество витков катушки, Входящий ток большой. Увеличение витков катушки.)

Инструкции по проводке

1. Три индикатора светильник s, для "лампы питания", "рабочий светильник", "светильник неисправности" лампа. Во время нормальной работы "лампа питания", "рабочий светильник" в ярком. "Светильник неисправности" светильник выключен. Когда цепь волос выходит из строя «светильник неисправности», светильник светится.

2. Питание supply220VConnected "соединительный 220valternating ток" на столбе, вы можете подключить нулевую линию без разделения пожарной линии.

3. Катушка соединена «соединить оба конца электромагнитной катушки» на двух клеммных столбах, винт затянуть.

4. Эта плата является заводским набором для питания и может работать.,В это время “переключатель управления” есть Короткий маршрут в розетке (черный) короткого замыкания это гнездо. Вы также можете аккуратно удалить его вручную. «Переключатель управления» Короткий маршрут на розетке (черный), вставьте один конец двухъядерный соединительной линии «переключатель управления» на розетке, две вилки на другом конце соединены с нормально открытыми двумя контактами термостата. Подключите и протестируйте машину..

1Мягкий переключатель, шнур питания и электромагнитная катушка не могут быть подключены друг к другу или подключены к корпусу.

2Не ремонтируйте и не брызгайте в воду самостоятельно после включения.

3. Примечание: радиатор, вентилятор не может быть заземлен!
