Панель управления электромагнитным нагревом 5000 Вт

МЫ МОЖЕМ ПРЕДЛОЖИТЬ ИНДУКЦИОННУЮ КАТУРУ ВЫСОКОЙ ТЕМПЕРАТУРЫ, ХЛОПОК ВЫСОКОЙ ТЕМПЕРАТУРЫ, ВЫСОКАЮ ТЕМПЕРАТУРУ

ШЕЛКОВАЯ ЛЕНТА СЛИШКОМ, ДОБРО ПОЖАЛОВАТЬ НА ОТПРАВИТЬ ЗАПРОС!

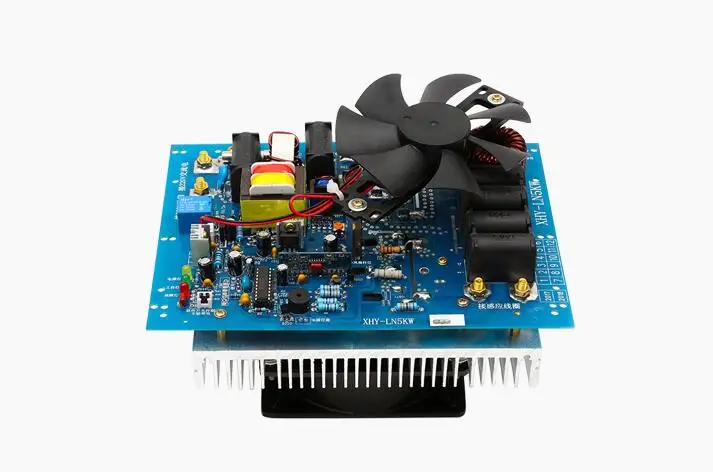

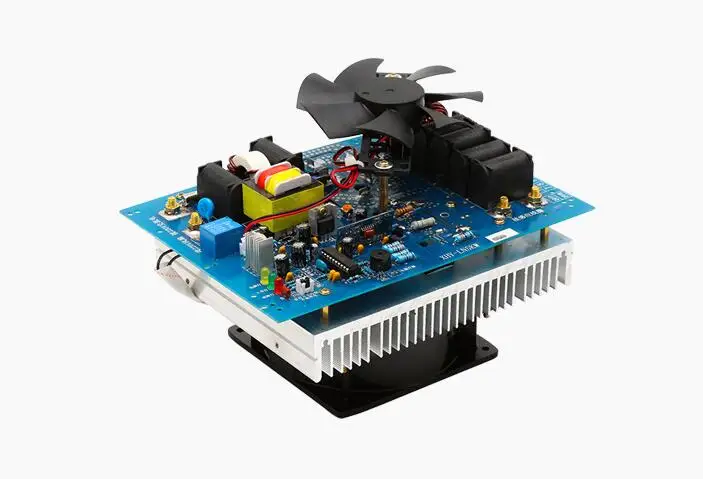

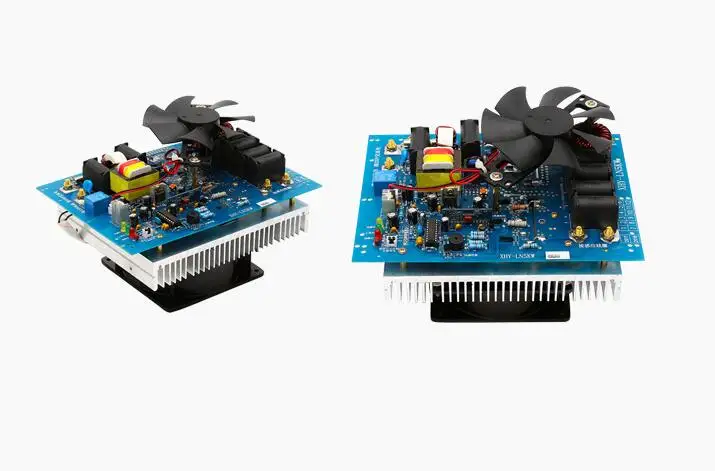

Технические параметры материнской платы нагревателя 5KW:

1: Размеры: 219*160*160 (Д * Ш * В)

2: Рабочее напряжение: 220 В

3: Мощность (регулируемая): 3000 Вт-5000 Вт

4: индуктивность нагрузки: 70 ± 10 мкГн

5: эффективность преобразования> 90%

6: Рабочая Частота: 20-25 кГц

7: Рабочая температура: от-10 градусов до + 50 градусов

8: Режим работы: непрерывный нагрев

9: защита Langchong-+ 1500 В

10: Защита от помех: 4000 В

11: индукционная катушка для установки нагревательного элемента от 16 - 20 мм (хлопковая изоляция, спрессованная толщиной эпоксидных плит)

12: множество наборов катушек и намотаны на один и тот же нагревательный элемент, взаимное расстояние катушки более 10 см.

Инструкции по подключению 5,0 кВт

Три лампы, для «питания», «работы» и «неисправности». «Питание» и «работа» в нормальных условиях работы при освещении. Лампа «Неисправность». Когда неисправность произошла в процессе выработки электроэнергии, «неисправная» лампа в блестящей.

Источник питания 220 В подключен к опорам «входа питания 220 В», независимо от их нулевой линии для доступа.

Катушка подключена к «OUT1», «OUT2», на двух клеммах винта затянется.

4, заводская установка платы для источника питания может работать, горловина «переключателя» имеет Короткий маршрут (черный), это гнездо будет короткое замыкание. Также можно аккуратно подсчитывать ручкой под гнездом «переключателя» короткой линии (черный), будет двухжильная онлайн-линия, конец штекера к гнезду переключателя, С другой стороны две вилки для частого размыкания двух контактов термостата, подключения к вводу в эксплуатацию.

Инструкции по электромагнитной нагревательной панели мощностью 5 кВт и вопросы, требующие внимания

1, требование к шкафа управления: поскольку главный контроллер высокого напряжения, большие текущие устройства, поэтому используемые должны быть установлены в шкафу управления, снова через изоляционный провод с устройствами нагревательной катушки, регулятор температуры и подключение к источнику питания. В целях защиты человеческое тело не будет касаться токовоздушных частей, вызванных электрическим током. Сам контроллер будет выделять тепло, поэтому блок управления может сделать воздушность, чтобы облегчить отвод тепла. Поверхность компонентов 5 кВт из-за дросселя радиатора и добавлен вентилятор постоянного тока DC12V, пожалуйста, отправьте вентилятор, закрепленный на двух фиксированных стойках на плате, вентилятор штекера на плату реле FAN12V рядом с двумя гнездами.

2, требования к нагревательной спирали: потому что компания в настоящее время только предоставляет клиентам основную плату управления, поэтому контроллер должен также и другие аксессуары, такие как согласование нагревательной спирали, в сочетании. Контроллер в зависимости от мощности использует разные соответствующие катушки, предлагаем 5 кВт принять 10 квадратных изоляции высокотемпературного провода вокруг системы. Общие для круговой катушки, вокруг нагревательных объектов по индуктивности L для 80 + 10 мкГн (с таблицей измерения индуктивности победы BICTOR6243 +, для измерения вокруг пушечных сопел, Примечание: обычно около 23 круглых катушек, в зависимости от диаметра наконечников пушки разного круга, чтобы понять при фактическом использовании. )

3, нагревательный змеевик из меди: нагревательный змеевик, В соответствии с конкретными требованиями пользователей, одетых медью, должны гарантировать, что такой же сердечник нагревательного змеевика вокруг, чтобы купить с параметрами. Каждая группа между катушкой и катушкой должна находиться на расстоянии более 60 мм.

4, нагревательная катушка и нагретые металлические предметы в требованиях к расстоянию: поверхность нагревательной катушки до нагретого металла на поверхности расстояния до объекта различаются в зависимости от ширины катушки для регулировки. Контроллер катушки мощностью 5 кВт на расстоянии от нагретого металлического объекта в зависимости от диаметра трубы для регулировки, диаметра трубы, чем больше расстояние ближе. Чем меньше диаметр трубы, тем дальше расстояние. Общие: 15-22 мм. Если расстояние в нерабочее время может вызвать контроллер из-за изменения характеристик работы и лихорадки, и даже вызвать жареную силовую трубку; Когда расстояние слишком велико, мощность постепенно станет меньше и не может регулироваться, это причина защиты от давления в цепи защиты.

5, режим подключения: контроллер может подключаться к электричеству при использовании, также может управляться нормально разомкнутыми контактами термостата.

A, использование электрической загрузки: источника питания 220 В через изоляционные провода к передней линии контроллера и клемме нулевой линии; катушка клемм проводов, подключенных к клеммам катушки контроллера (должна контактировать). Заводской комплект машинной плиты для электричества используется.

B, нормально разомкнутые контакты управления термостатом: источника питания 220 В через изоляционные провода к передней линии контроллера и клемме нулевой линии; катушка клемм проводов, подключенных к клеммам катушки контроллера (должна контактировать). Осторожно подмеченный ручкой под розеткой «переключатель» короткой линии (черный), будет двухжильная онлайн-линия, конец вилки к «розетке переключателя», С другой стороны два штекера получили нормально разомкнутые контакты термостата, подключенные к пробному использованию.

Примечание: не допускается контакт термостата или другое Высокое напряжение с коммунальной системой.

К, польза летучей мыши онлайн: когда потребность быть проконтролированным термостатом контактирует много части доски в то же время работа для того чтобы остановить в то же время, первое, что вы хотите, чтобы убедиться, что кусок платы в качестве материнской платы, чтобы просто выбрать (), затем использовать онлайн строки (Два провода с сердечником, две головки с 2-мя вилками) будут размещать плату «Управление вице-платой», а другую-вице-плату «управление напряжением», если вы хотите подключить больше тисков, используйте онлайн-линию в соответствии с вышеуказанным уровнем, который может быть подключен, а именно тиски» Управление тисками», а другая тиски «управление напряжением»
