Уважаемые покупатели, мы просим вас использовать нагревательный мат по назначению и согласно инструкции.

Нагревательный кабель предназначен для включения только в слое клея или цементно-песчаного раствора (стяжки).

Включать нагревательный кабель на воздухе ЗАПРЕЩАЕТСЯ!
Включать нагревательный мат в слое клея/стяжки можно после полного высыхания раствора (как правило это 20 дней!).
УКОРАЧИВАТЬ греющий кабель ЗАПРЕЩАЕТСЯ!!!

Не соблюдение этих правил может привести к перегоранию греющего кабеля!

ТЕПЛЫЙ ПОЛ ЭЛЕКТРИЧЕСКИЙ тонкий мат+ТЕРМОРЕГУЛЯТОР RTC70.26/MST1.

ТЕРМОРЕГУЛЯТОР В КОМПЛЕКТЕ!!!

Маты нагревательные, двухжильные.

Назначение

Нагревательный мат на основе двухжильного нагревательного кабеля используются для устройства систем теплых полов и поддержания комфортной температуры в помещении. Предназначены для укладки в плиточный клей или цементно-песчаную стяжку.

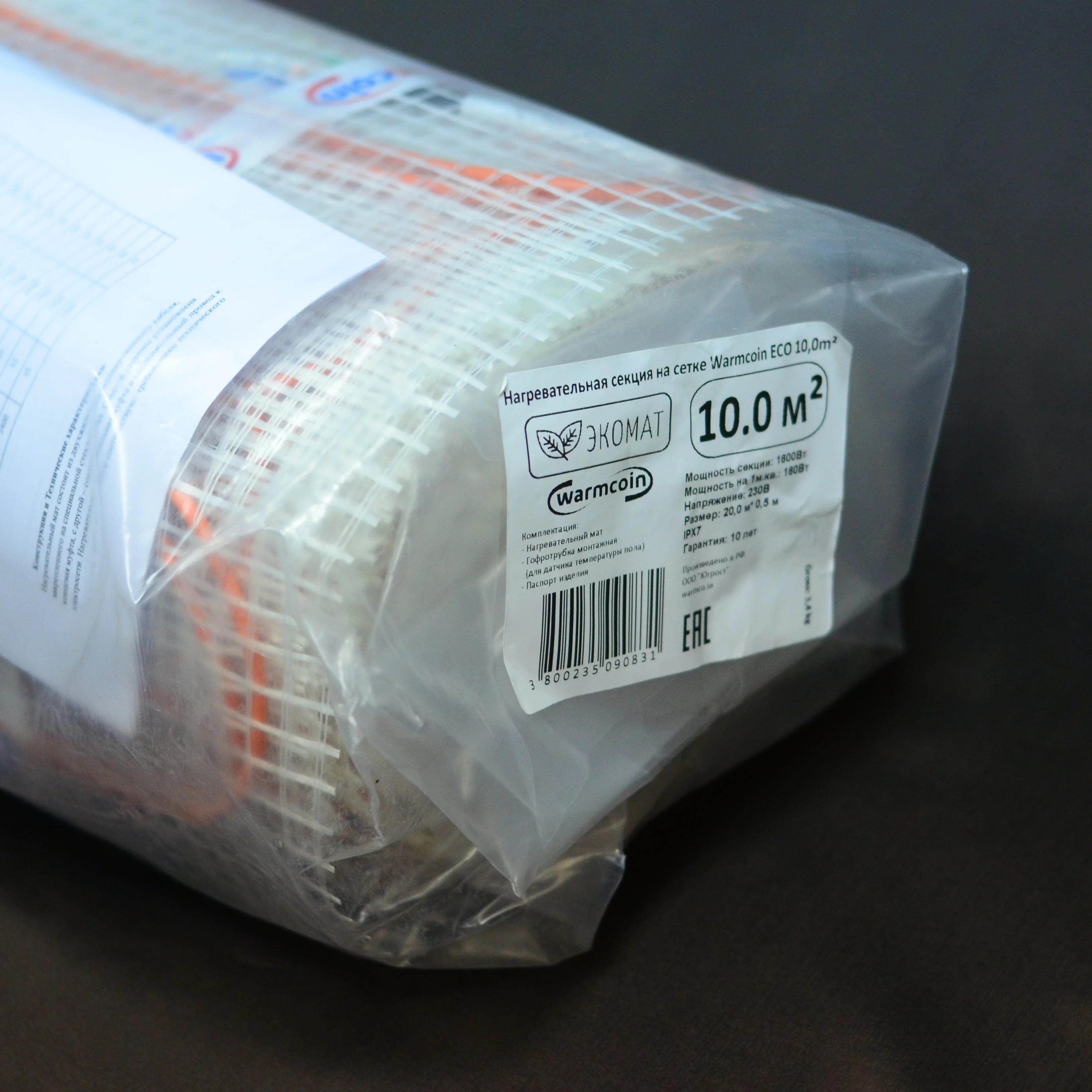

Состав комплекта

•Нагревательный мат

•Гофротрубка монтажная

•Паспорт изделия

Конструкция и Технические характеристики

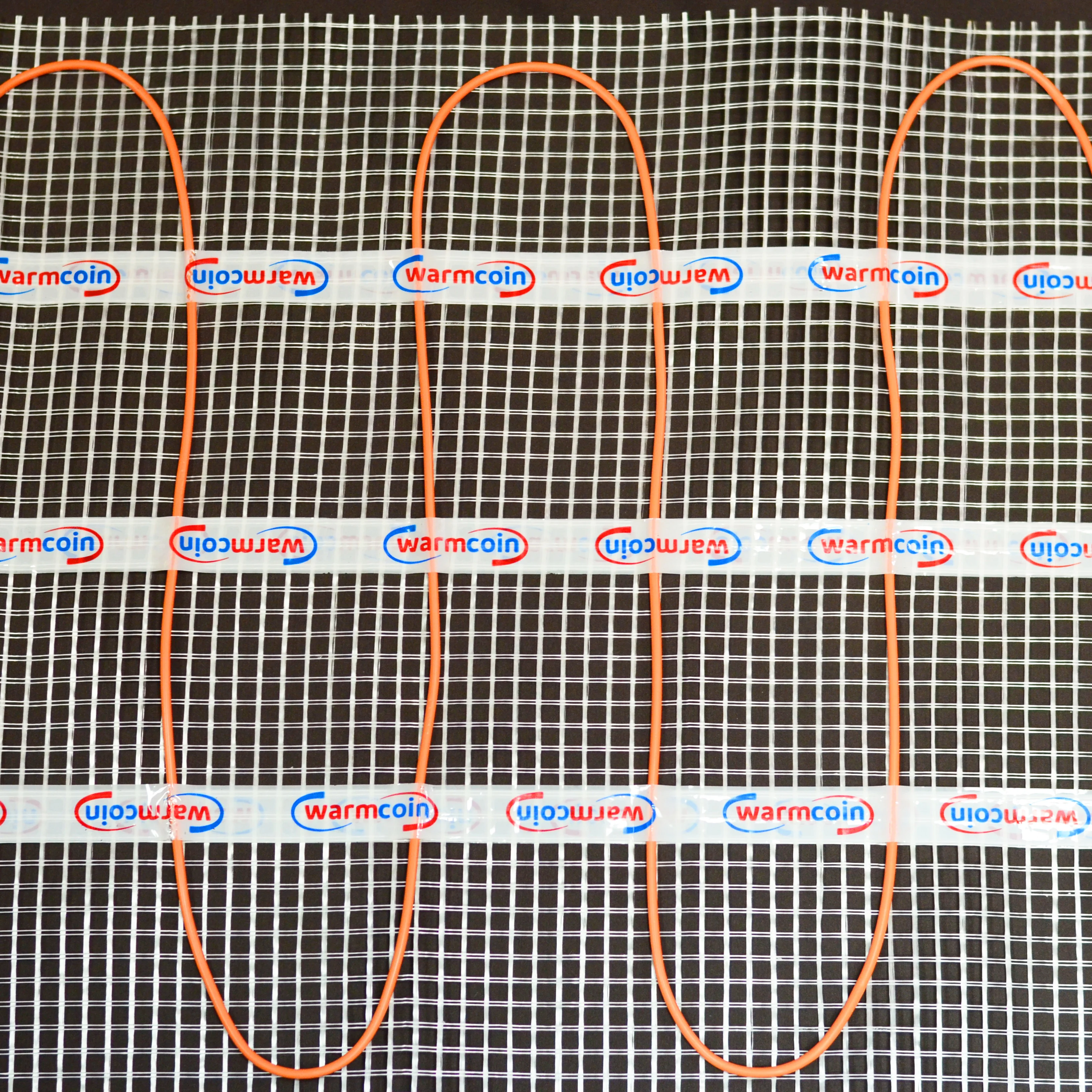

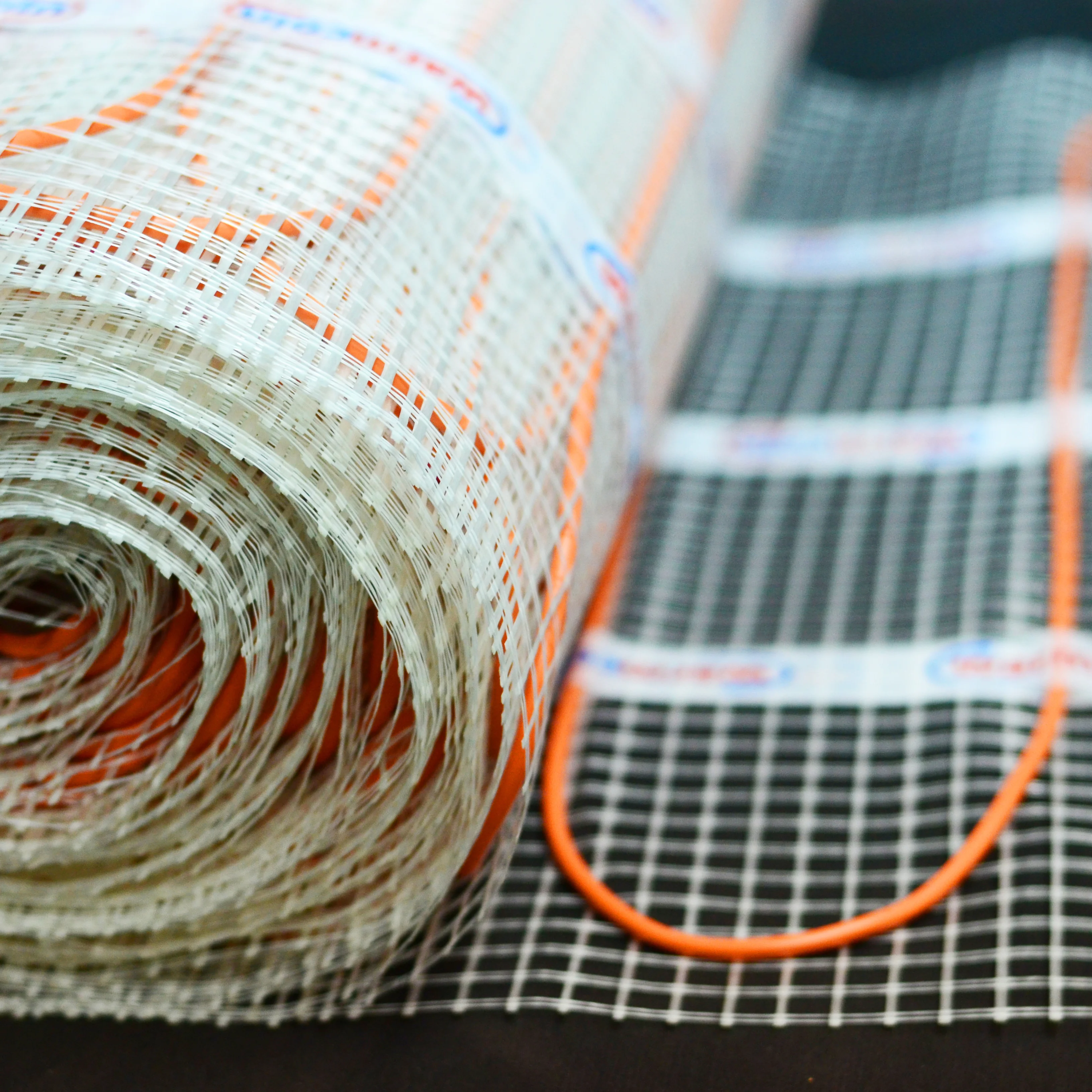

Нагревательный мат состоит из двухжильного экранированного кабеля, закрепленного на специальной стеклосетке. С одной стороны установлена концевая муфта, с другой – соединительная муфта и соединительный провод к электросети.

Нагревательные маты соответствуют требованиям технического регламента таможенного союза «О безопасности низковольтного оборудования» ТР ТС 004/2011.

•Напряжение питания ~230В±10%

•Удельная мощность 150 Вт/м2

•Ширина мата 0,5м

•Длина установочного провода 2м±2%

•Степень защиты IPX7

•Минимальная температура монтажа +10⁰С

•Влажность при монтаже ≤80%

Монтаж и эксплуатация

Перед монтажом нагревательного мата проверьте целостность нагревательного кабеля и соединительных муфт.

Проверьте соответствие характеристик мата (сопротивление), путём замера контрольно-измерительным прибором в отключенном от электропитания состоянии.

Не включайте нагревательные маты в свернутом виде в электрическую сеть. Не подвергайте нагревательный маты механическому воздействию.

1.Подготовьте поверхность пола для установки нагревательного мата: очистите поверхность, выровняйте при наличии неровностей и впадин. Сделайте паз в стяжке для установки датчика температуры и выемку в стене для установки терморегулятора.

2.Уложите и смонтируйте в паз датчик температуры посредством укладки его в монтажную гофротрубу.

3.Подготовьте нагревательный мат к укладке: проверьте электрические характеристики нагревательного мата на соответствие табличным значениям. Нарисуйте план раскладки нагревательного мата с обозначением места расположения терморегулятора. Уложите нагревательный мат в соответствии со схемой, расстояние между матом и стеной должно быть не менее 10 см. При укладке нагревательного мата помните, что разрезать нагревательный мат допускается только по стеклосетке, разрезать непосредственно нагревательный кабель НЕ ДОПУСКАЕТСЯ!

4. Установите распаячную коробку для установки терморегулятора. Установите терморегулятор и соедините его с монтажным проводом нагревательного мата. Эксплуатация теплого пола всегда должна осуществляться только через терморегулятор.

5. Нанесите плиточный клей или тонкий слой стяжки, толщиной 5-8 мм. Дождитесь полного высыхания раствора. Запрещается включать теплый пол до полного высыхания клеевого раствора или стяжки.

6. Уложите декоративное покрытие/плитку на вновь приготовленный раствор плиточного клея. Дождитесь полного высыхания плиточного клея.
