Особенности:

Полностью разделенные компоненты, четыре мощных триода, две стереосистемы, каждая мощностью до 100 Вт.

Этот усилитель мощности использует типичную схему OCL, которая обладает преимуществами высокой стабильности, широкого диапазона частотных характеристик и хорошей точности. Часто используется в высокоточном оборудовании для воспроизведения звука. Этот стереоусилитель OCL подходит для использования широким кругом энтузиастов электроники и аудиофилов.

1. Принцип работы цепи

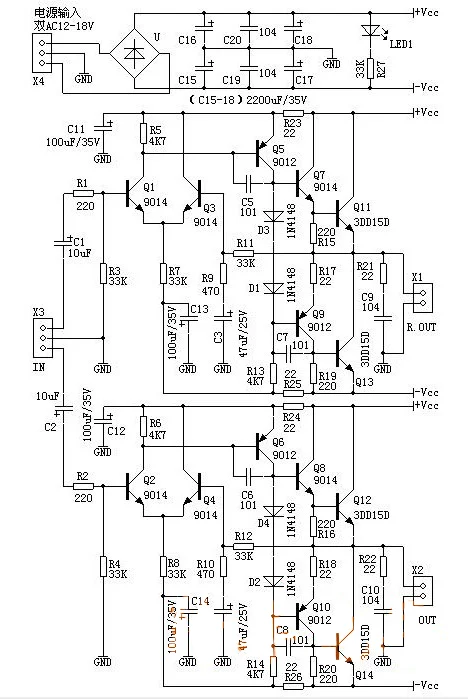

Как видно из рисунка ниже, Выход динамика и усилителя напрямую соединен, и выходной конденсатор для блокировки постоянного тока опущен. Для того, чтобы сделать потенциал постоянного тока вывода цепи нулевым вольтом, используется положительный и отрицательный симметричный блок питания и используется дифференциальный вход усилителя. И другие меры. На рис. 1, vt I, vt2 представляют собой входные ступени дифференциального усиления, vt3-ступень возбуждения, а vt4 ~ vt7-композитные Дополнительные выходные ступени. Аудиосигнал отправляется на основание vt I через соединительные конденсаторы c 1 и ri. После усиления выводится из коллектора vt I и отправляется в vt3 для дальнейшего увеличения. Сигнал возбуждения коллекторного выхода vt3 толкает выходную мощность vt4 ~ Vt7 работает так, что усиленный аудио сигнал может привести динамик к работе.

Для облегчения дальнейшего анализа рис. 1 можно упростить до формы рис. 2. Vt4 и vt6 объединены в один транзистор npn, а vt5 и vt7 эквивалентны одному транзистору pnp. По vt4, 6 и vt5 7 схемы рис. 3 и конденсаторы фильтра блока питания c9, c10 видно, что они эквивалентны мосту. Когда vt4, 6, vt5 и 7 идентичны, c9 и c10 также идентичны, мостовые рычаги сбалансированы и динамик не проходит. Если положительные и отрицательные источники питания полностью симметричны, выходной потенциал может быть гарантирован 0 В.

Поскольку все цепи соединены напрямую, любые изменения температуры окружающей среды и параметров компонентов будут влиять на потенциал на выходе (точка А, рис. 2). С этой целью vt 1, vt2 представляют собой дифференциальный усилитель для преодоления нулевого дрейфа, в цепи также применяется отрицательотзывы постоянного тока, то есть выход применяется к базе vt2 через r6, так что потенциал вывода (точка А) равен нулю. Вольт. Процесс Отзывы: потенциал точек & uarr;-ube2 & uarr;-ie2 & uarr;-ur4 & uarr;-ube l↓-ic l↓-uc 1 & uarr;-Ube3 ↓-ie2 ↓-ur7 ↓-ube4, 6 ↓ (ube5,7 & uarr;) A vt4, 6 внутреннее сопротивление v (vt5, 7 внутреннее сопротивление ↓) потенциал точки ↓. С другой стороны, если потенциал в точке А ↓, потенциал в точке А будет парализован противоположным процессом изменения.

2. Установка и производство

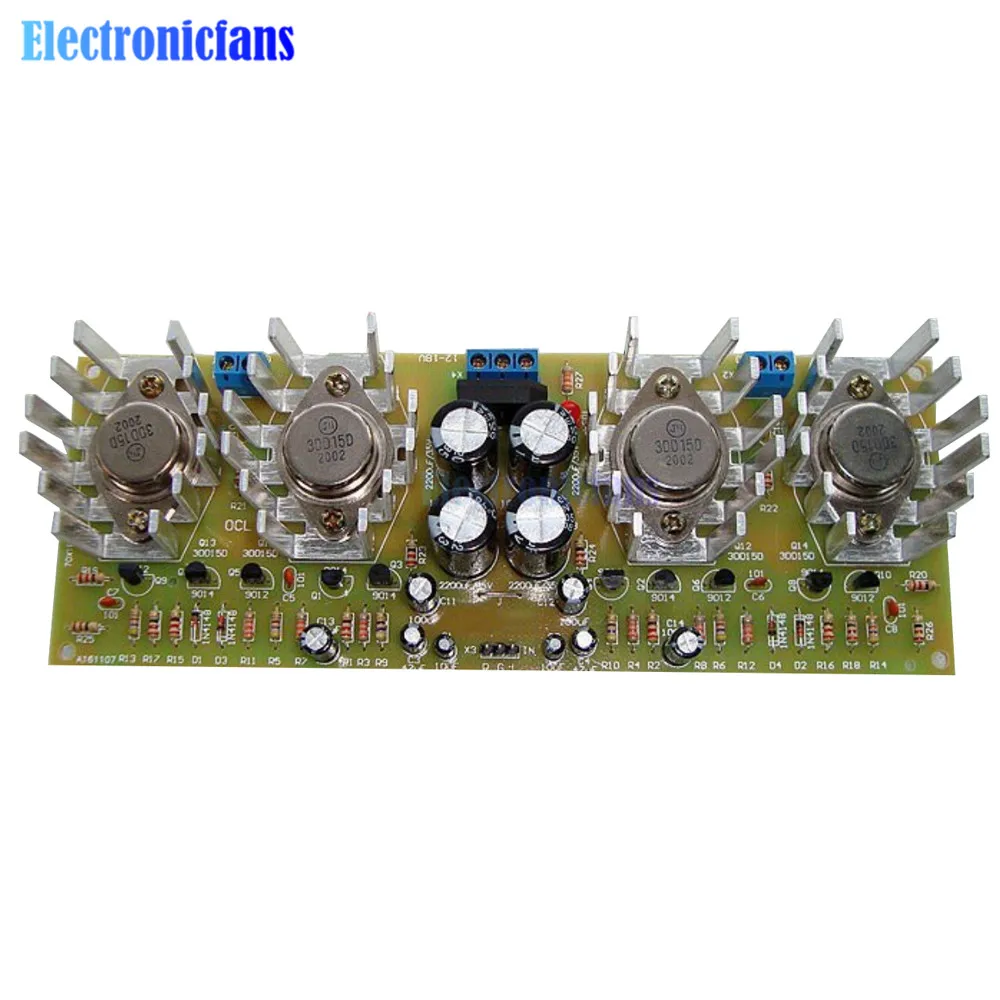

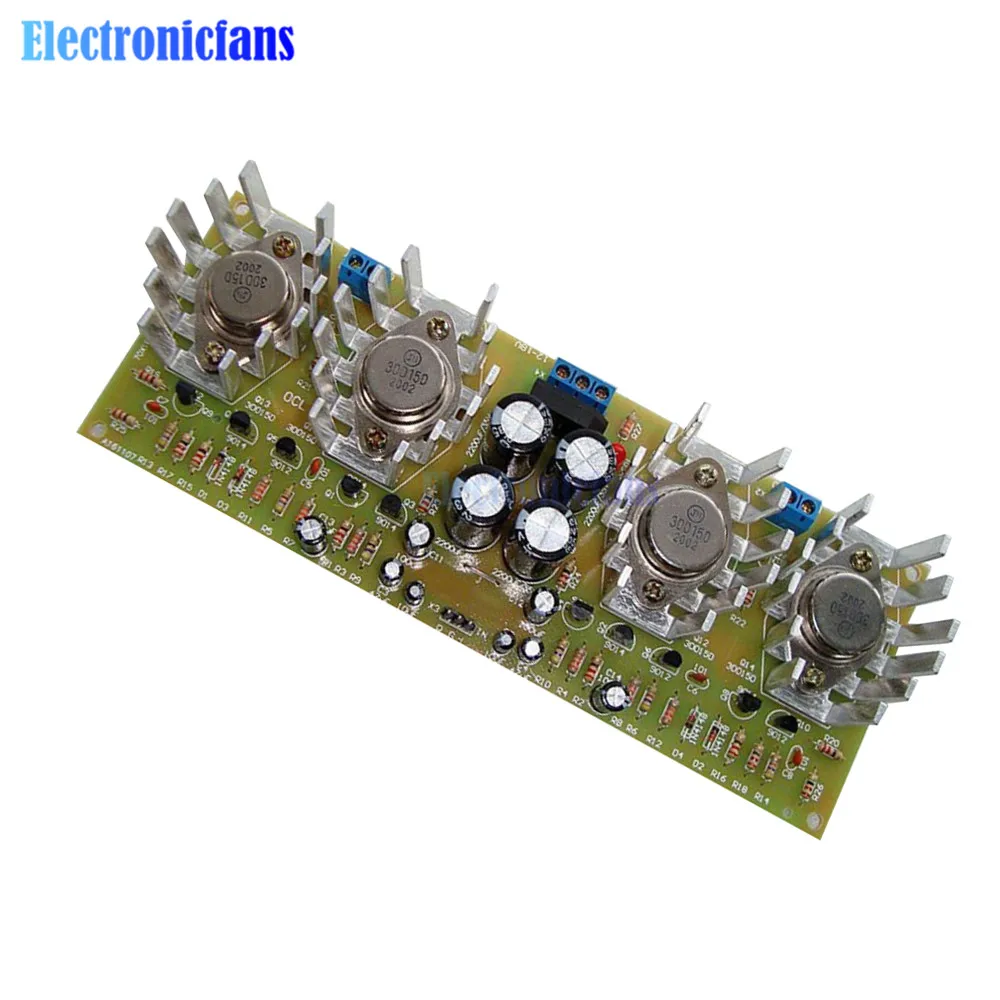

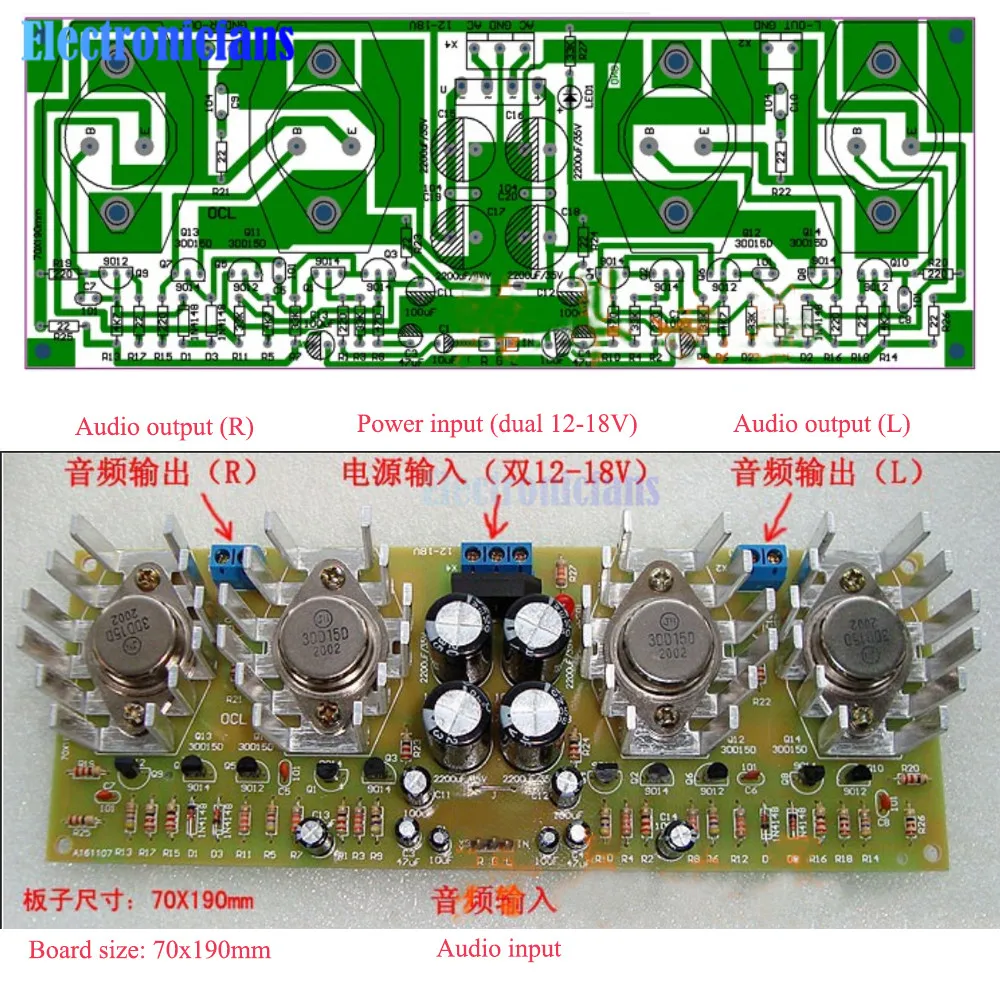

Схема печатной схемы этой схемы показана на рисунке 3. Она включает в себя двухстороннюю схему усилителя мощности OCL и схему питания постоянного тока. Между корпусом 4 высокомощной трубки 2N3055 и печатной платой требуется радиатор и фиксируется винтами. Резисторы устанавливаются горизонтально. Конденсаторы и триоды устанавливаются вертикально и близко к монтажной плате. Требования к пайке надежны и надежны. На монтажной плате есть две перемычки, которые можно припаивать железными проводами.

3. Отладка

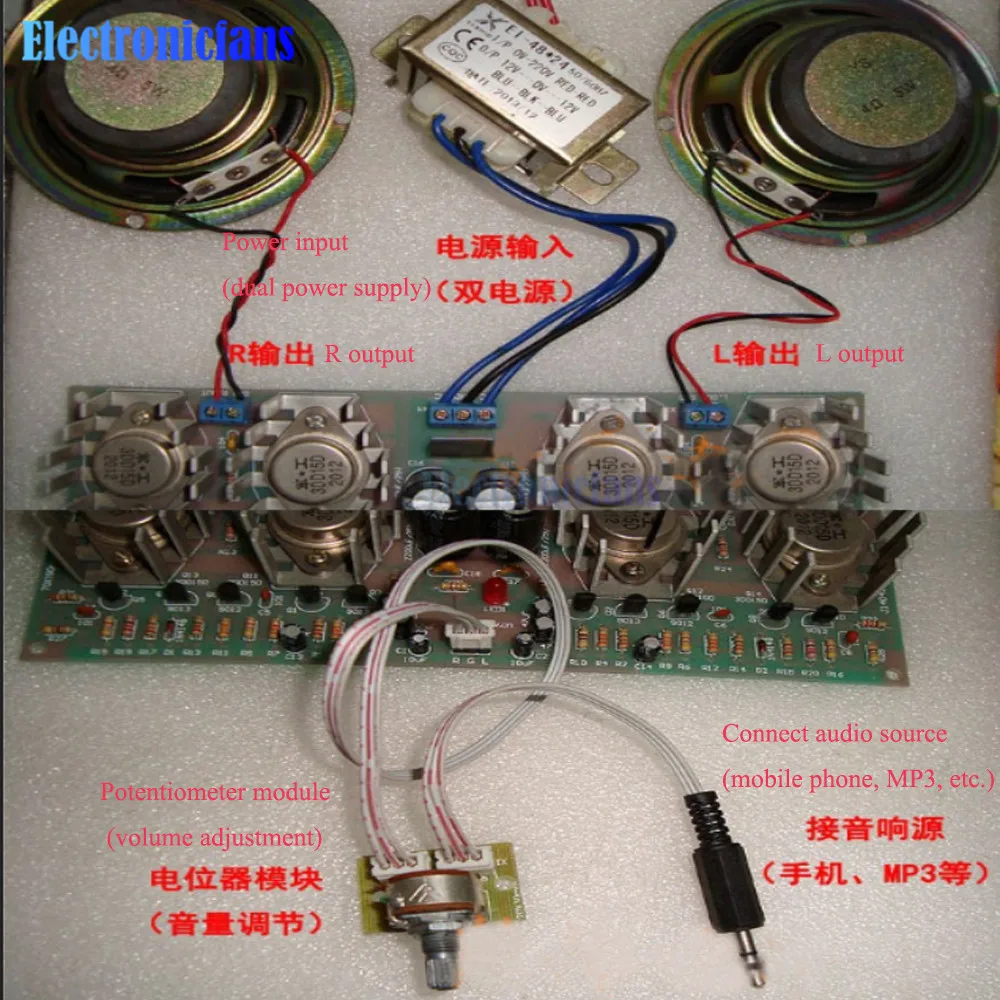

Трансформатор питания, используемый в этой цепи, нужно подготовить самостоятельно. В нем используется Центрально-резьбовой двойной выходной трансформатор (AC: 1 5VX2), мощность не менее 40 Вт, И подключается к AC ~ и верхней части печатной платы. После заряда энергией она генерируется на обоих концах C9 и C10. При напряжении постоянного тока ± 18 В напряжение через динамик равняется нулю вольт.

Сначала Отрегулируйте ток дифференциальных усилителей vt l, vt2, во избежание большого тока, проходящего через силовую трубку, сначала короткое основание vt4, vt5 с проводом, чтобы vt4 ~ vt7 отрезали. Затем припаяйте один конец резистора r6 к земле и припаяйте его к земле. Общий ток излучателя ступени дифференциального усилителя определяется r4. R4 регулируется таким образом, чтобы общий ток излучателя vt 1 и vt2 составлял 1 мА. После восстановления резистора r6 напряжение через динамик должно быть o. При наличии смещения Отрегулируйте r3.

Посылка входит:

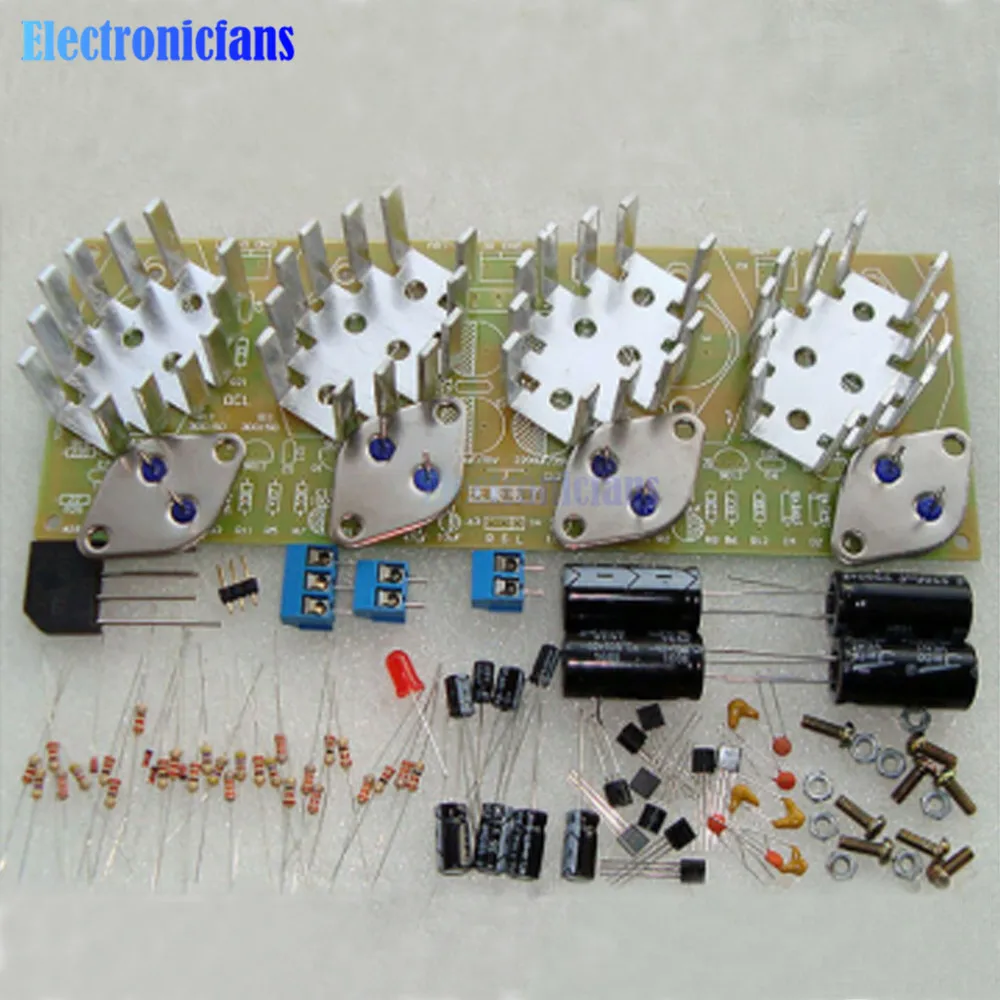

1 x OCL Плата усилителя DIY Kit
