DWIN Smart LCM TFT LCD Сенсорная панель HMI интеллектуальный дисплей 6 8 дюймов DMG12480C068_03W

DWIN Smart LCM TFT LCD Сенсорная панель HMI интеллектуальный дисплей 6 8 дюймов DMG12480C068_03W

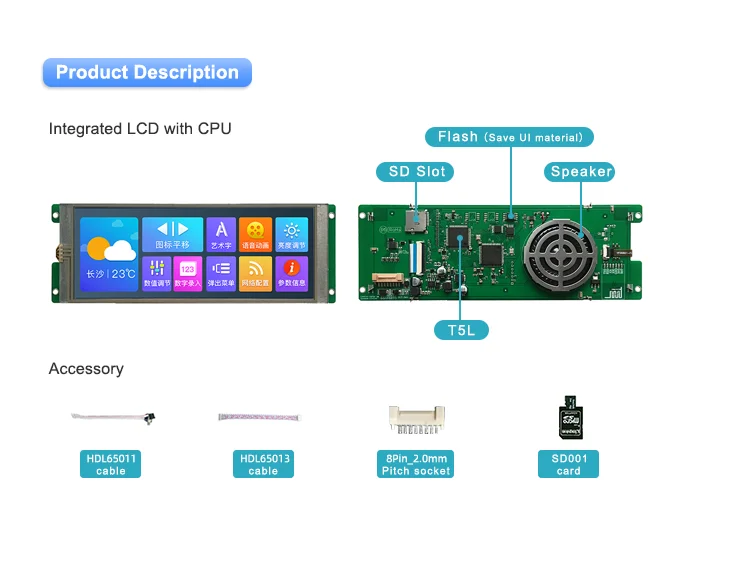

DWIN 6,8 дюймов 1280x480 Разрешение, 16,7 М Цвет, коммерческая мойка высокого стандарта на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей модуль Дисплей HMI резистивный экран панель. DMG12480C068_03W-это интеллектуальный резистивный сенсорный экран с портом UART, который может управляться любым MCU с помощью команды, поэтому его можно использовать в качестве TFT дисплея и сенсорного контроллера в различном электронном оборудовании. Панель ЖК-дисплея, сенсорный ЖК-экран, Дисплей DWIN-ваш лучший выбор для проекта HMI. DMG10600T070 _ A5W ЖК-дисплей на основе процессора DWIN T5L с двухъядерным графическим интерфейсом и ОС. Ядро GUI может поддерживать дизайн интерфейса на основе мощного программного обеспечения DWIN design, включая данные, текст, кривые, базовую графику, загрузку ключа, И т. Д. Ядро ОС можно открыть клиенту для второй разработки в сборке ОС, и это улучшает функциональность графического интерфейса. Все MCUs могут подключаться к интеллектуальному дисплею DWIN.

Описание:

О DWIN:

Основные технологии взаимодействия человека-машинки, технология DWIN в основном для промышленной ЖК-панели, TFT ЖК-модуль, HMI дисплей и сенсорный экран, обеспечивают решение всей линейки продукции, техническая консультация и послепродажное обслуживание для всех видов дисплейного модуля, предлагаем панель HMI, промышленный дисплей s, интерактивная сенсорная панель, емкостный/резистивный сенсорный экран s. Наши сенсорные панели размерный ряд входят размеры от 2in до 21,5 Дюймов, может быть применена к новой энергии, банковское оборудование, проектируя машинное оборудование, медицинские инструменты, промышленное оборудование и потребительские электротехнической продукции. Мы можем быть вашим лучшим партнером для двойной выгоды.

О продукте:

Горячая Распродажа и самое приветствуемое 6,8 дюймов высокий стандарт на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей модуль HMI Дисплей с сенсорным экраном Панель. Модель DMG12480C068_03W-это интеллектуальные Емкостные/резистивные сенсорные экраны с портами UART, которые можно управлять любым набором команд MCUvia SimplePowerful, поэтому их можно использовать как TFT дисплей и сенсорный контроллер в различных электронных оборудованиях. Панель ЖК-дисплея, сенсорный ЖК-экран, Дисплей DWIN-ваш лучший выбор для проекта HMI.

DMG12480C068_03WTC/WTR/WN

Дисплей

Цвет

16,7 М (16777216) цвета

Активная область (А. А.)

160,59 мм (Ш) × 59,72 мм (В)

Область обзора (В. А.)

161,3 мм (Ш) × 60,9 мм (В)

Разрешение

1280x480

Подсветка

Светодиодный

Тип панели

IPS

Угол обзора

85/85/85 (Typ.)(CR≥ 10)

Яркость

WTC: 250 нит

WN: 300 нит

WTR: 250 нит

Напряжение и ток

Напряжение питания

7,0-36,0 в

Рабочий ток VCC = + 12 В, подсветка on - 350 - mA V

VCC = + 12 В, подсветка на

VCC = + 12 В, подсветка выключена

Проверка надежности

Рабочая температура

60% RH при напряжении 12 В

Температура хранения

-30/+ 85 ℃

Рабочая влажность

25 ℃

Защитная краска

无

Интерфейс

Скорость передачи данных

1200-1000000bps (пользовательский набор)

Выходное напряжение (TXD, занят)

Выход 1, Iout = 1мА

Выход 0, Iout = -1 мА

Входное напряжение (RXD)

Вход 1

Вход 0

Интерфейс

UART2: режим определяется перемычкой: ON = N81, 3,3 В и 5 в TTL/COMS;OFF = N81,RS232. (Дефолт RS232)

UART4: опционально N81/E81/O81/N82 четыре режима, 3,3 В и 5 в TTL/COMS (используется после конфигурации ОС, по умолчанию RS232)

Розетка

8pin_2.0мм разъем

Слот SD

Карта Micro SDHC(TF)/FAT32 формат

Периферийные устройства

Версия пользовательского интерфейса

TA / DGUSⅡ ( DGUSⅡ Предустановленная)

Периферийные устройства

WTC: Емкостной сенсорный экран, встроенный динамик

WN: Встроенный динамик

WTR: резистивный сенсорный экран, встроенный динамик

Емкость и размеры упаковки

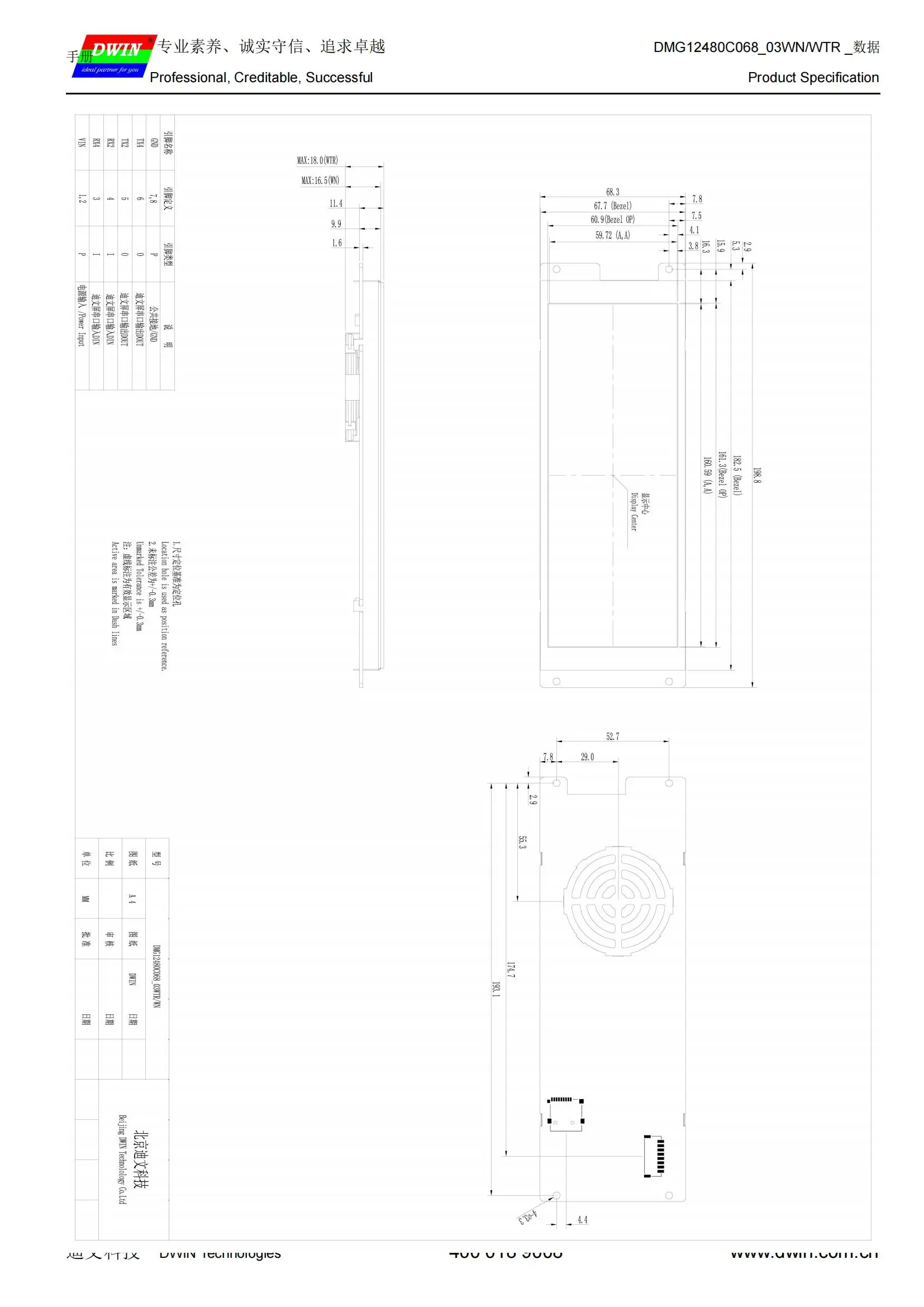

Размеры

WTR/WTC: 198,8 (Ш) × 68,3 (в) × 18,0 (Т) мм
WN: 198,8 (Ш) × 68,3 (H) × 16,5 (В) мм

Вес нетто

WTR: 180 г
WN:150 г
WTC:200 г

Вопросы и ответы

Вопрос 1:

Как я могу начать разработку с ЖК-модулем DWIN? Могу ли я собрать его прямо на своей машине?
Ответ:

Нет, сначала следует обновить программу до ЖК-дисплея, а затем собрать ее.
Шаг 1, проверьте программную платформу экрана, указанную в таблице данных.
Шаг 2, используйте правильный SDK разработки (различные платформы используют различные SDK) для завершения разработки.
Шаг 3, обновление программы и тестирования программного обеспечения
Шаг 4, когда тест в порядке, соберите его на машине.

Вопрос 2:

В каких отраслях используется ЖК-дисплей DWIN?
Ответ:

Косметическая машина, физиотерапия, здоровье и фитнес, медицинское лечение, Лечение воздуха, контроль воздуха, транспортировка (автомобильные и судовые инструменты), инструменты и аппаратура автоматизация, электричество, очистка воды, IC дизайн и производство, кухонные приборы (соковыжималка, духовка, машина для льда, машина для мороженого, кухонный вентилятор), новая энергия (фотоэлектрическая, Ветряное электричество, зарядная свая), бытовая техника…

Вопрос 3:

Нужен ли продукт DWIN минимальный заказ при покупке?
Ответ:

Нет минимального заказа для стандартного продукта.

Вопрос 4:

Будет ли у DWIN онлайн техническая поддержка?
Ответ:

Да, конечно, ниже вы можете получить техническую поддержку.
-Whatsapp: + 86 19192113166
-Служба поддержки клиентов электронная почта: dwinhmi@dwin.com.cn

-DWIN Developer Forum://forums.dwin-global.com/

-Международный веб-сайт://www.dwin-global.com/
-Оставьте нам сообщение на Aliexpress.
