FM-трансмиттер PLL 15 Вт 76-108 МГц с ЖК-дисплеем | Инструменты

15 Вт FM передатчик PLL стерео аудио 76-108 МГц Частота
Цифровой ЖК-дисплей радио вещательная станция приемник GP
Антенна

Описание:

Особенности:





Fm-передатчик 15 Вт


15 Вт FM стерео PLL FM передатчик модуль запуска максимум 18 Вт FM аудио Частотный контроль до 8 км
Эта посылка является основной посылка, нужно, чтобы покупатели сварили
(Относительно сложный сварочный чип у нас есть сварочная сварка) без
Беспокоиться, без каких-либо испытаний. После сварки можно использовать в
В соответствии со спецификациями! Без какой-либо другой отладки!
Хотя все материалы для электронной информации, покупателям необходимо
Оставьте электронное письмо после покупки, мы объединили волосы! Или онлайн, чтобы отправить!

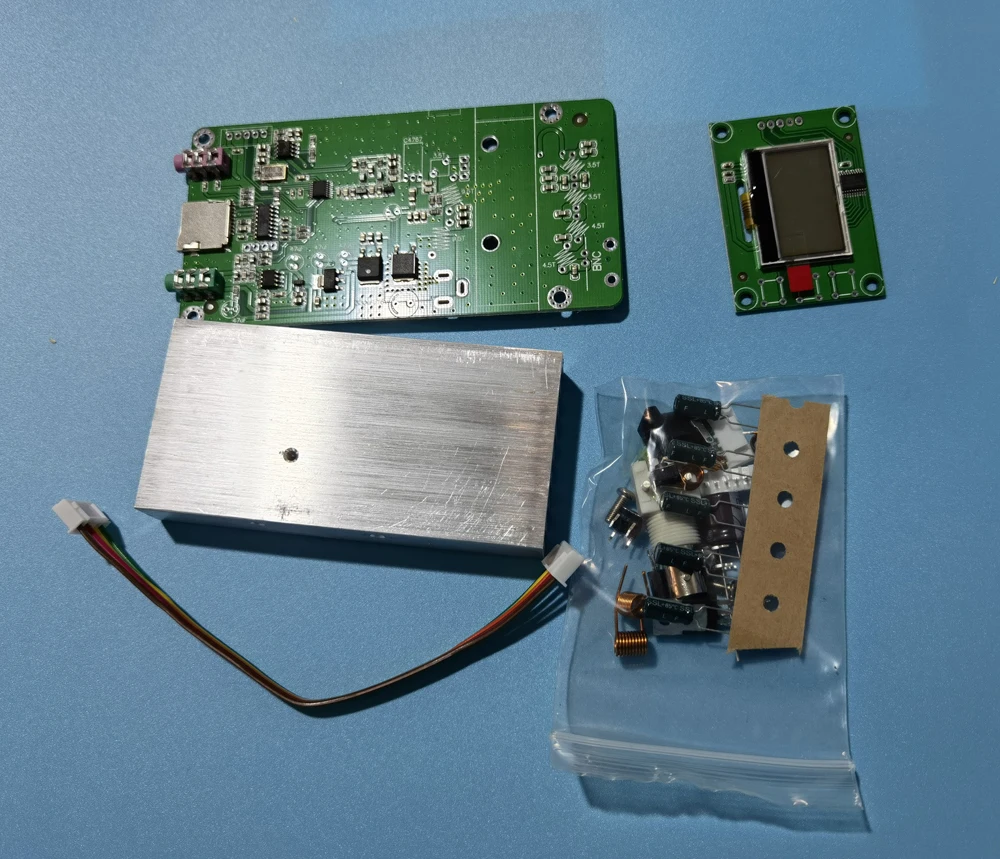

Этот комплект включает в себя все компоненты и печатные платы,
Но не включает источник питания, антенну, кабель, аудио кабель и
Коаксиальный кабель.
Fm-передатчик 15 Вт без каких-либо
Отладка. Нужен вам новичок или ветеран, если вы будете
Сварка, вы можете 100% успешно DIY высококачественный fm-передатчик

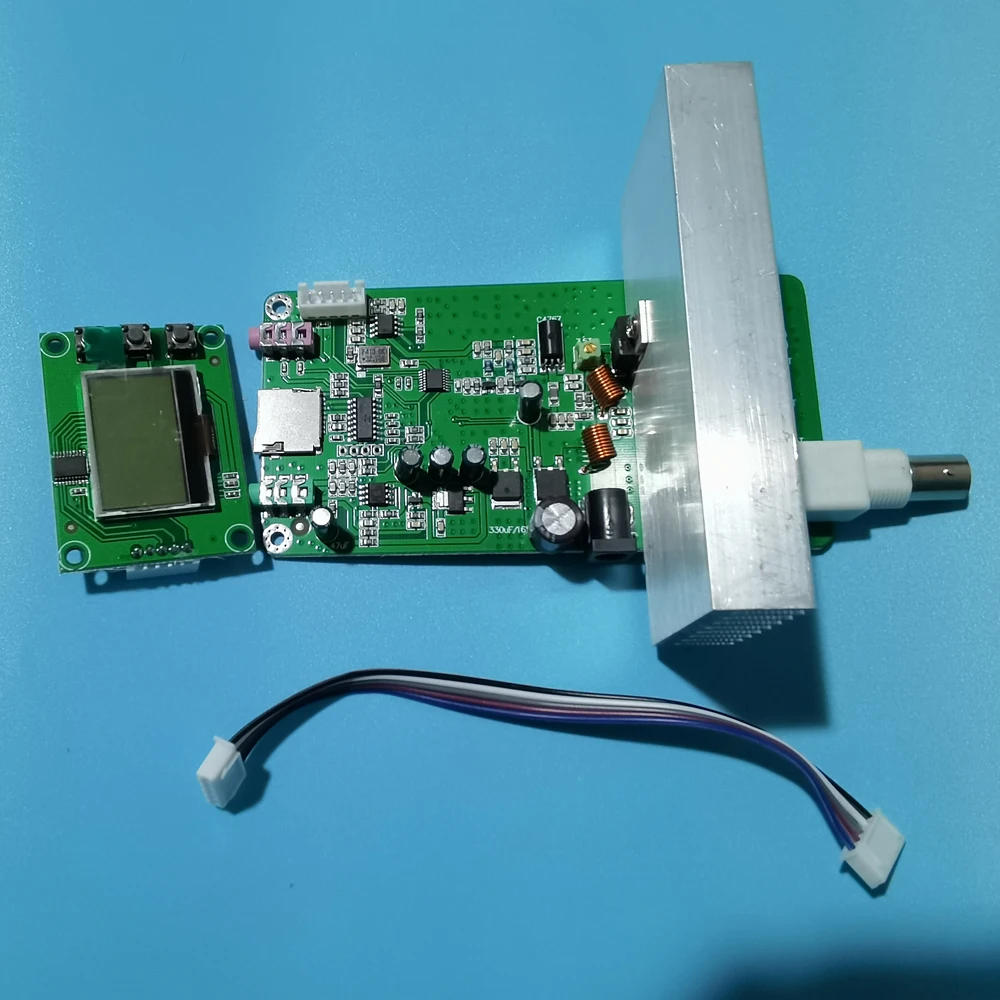

Компоненты панели управления: в основном состоит из 51 серии
Микроконтроллер и матричный ЖК-экран и клавиатура.
Детали стартовой пластины: цифровой fm-радио чип sc3355 +
9018 + 2 + 2 + RD15HV sc2053 уровень 4 высокочастотный усилитель мощности и
Компоненты регулирования мощности.
Набор передатчиков ключевые особенности:
1. Технология DSP + PLL делает частоту более стабильной,
Частота не изменяется с окружающей средой и производит частоту
Дрейф.
2, нет необходимости в регулировке, приносить удовольствие от DIY новичкам.
3. Частота может быть непрерывной регулировкой в пределах указанного объема.
4, с входным интерфейсом микрофона, и может
Цифровой потенциометр для управления громкостью микрофона.
5. Аудиовход с помощью цифрового потенциометра, который может регулировать громкость.
6, мощность может быть между 0,1 Вт и 15 Вт Максимальная мощность плавная регулировка.
7. Выходная мощность сети для гармонического подавления очень хорошая, что делает выходной спектр более чистым
8. Установите частоту и громкость защиты от потери энергии, следующая загрузка не должна быть настроена снова!
Основные параметры комплекта:
1. Входное напряжение: 12 В постоянного тока
Около 2, входной ток 3,0 A
3, звуковой сигнал: максимальный вход Vpp составляет менее 1 в.
4. Типы микрофонов: цилиндрический микрофон или микрофоны!
5, Выходная мощность: 0,1 Вт-15 Вт (непрерывная настройка!
6, Выходное сопротивление: 50 Ω
7, Рабочая частота: 76 m - 108 MHZ
Шаг: 8, частота 0,1 МГц
9, степень искажения: 0.03% ~ 0.1%
A, размер платы: Пожарная доска: 117x70 мм (без плавника)
Панель управления: 58x36 мм
B, расстояние запуска: более 8 км (предпосылка открытого поля выбросов)

C, степень разделения стерео: более 63 дБ
Набор востребован специально разработанным для начинающих дизайном, базовым
Нет отладки, сложность отладки является основной для 0. 100% до тех пор, как
В соответствии с правильной сварочной работой может быть успешно. Ли
Вы Ветеран или новичок, все могут наслаждаться, чтобы потратить меньше затрат FM
Запуск DIY fun! Что касается сварки пластырей, нам тоже не нужно беспокоиться
Много, в этом наборе используются емкостные Резисторные полоски 0805 инкапсуляции,
Сварочная панель и штепсельные вилки одинаковые,
Антенна должна
Используется в этом передатчике 50 Ом, частота около 100 м антенны,
Не должны использоваться проводники, стержневые антенны, антенны 2,4G, радиоантенны
Вместо этого

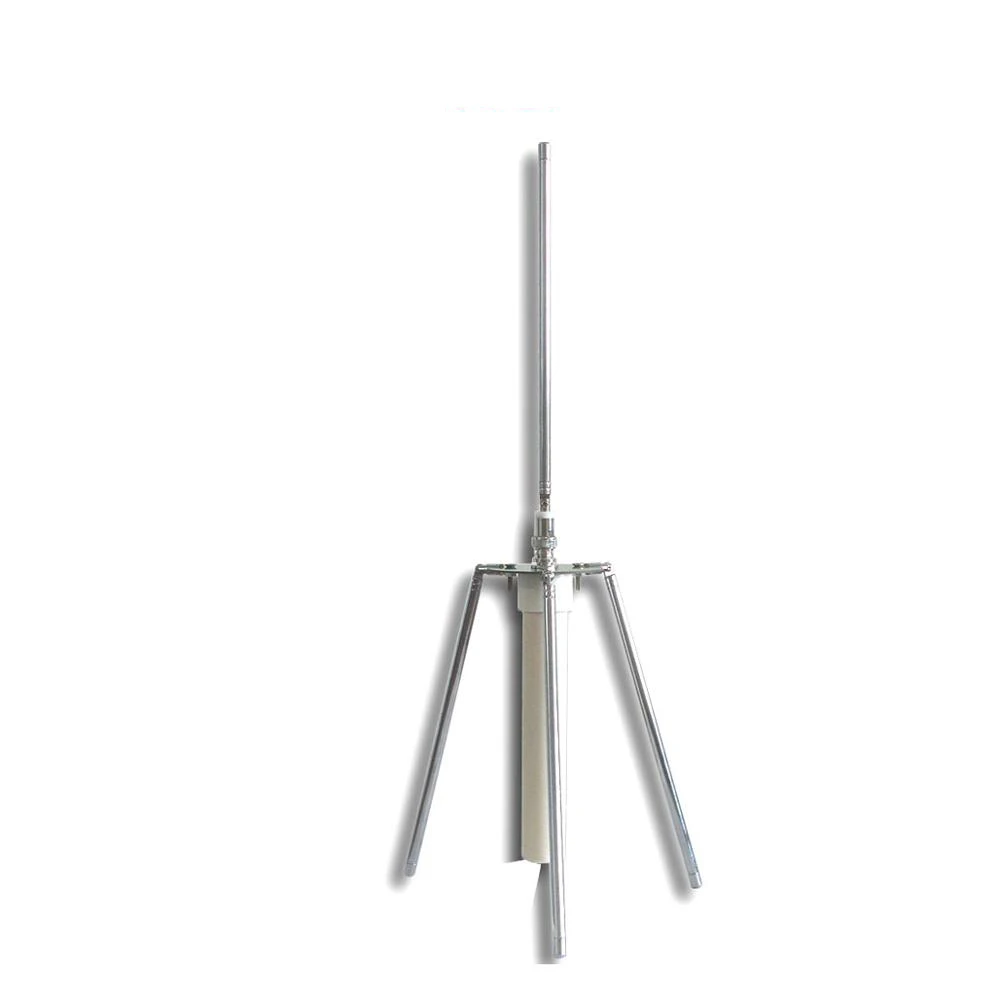

GP антенна 65-375 МГц

Внешний вид антенны соответствует изображению.
Это более эффективная антенна fm-приемопередатчика.
Его также можно разместить на открытом воздухе. Его также можно повесить в
Воздух.
Каждый из вибраторов может быть вытянут в соответствии с
Частота передачи. Он более гибкий, чем GP
Антенна в настоящее время доступный вибратор фиксированной длины,
Делает его более эффективным, чтобы резонировать с трансивером
Частота. Достичь более высокой эффективности трансивера.
Длина Четыре Вибраторы составляет 20 см до 1,1
M. Подходит для более широкой регулировки частоты. В
Рабочая частота может регулироваться от 65 МГц до 375 МГц.
Для различных передач и приема
Частоты, длина каждого Вибратор (300/частота)
/4 (метров), а средняя тянется. Три
Окружающие вытягиваются вниз на 45 градусов.
Например, передача и прием
Частота составляет 107,3 МГц. Затем каждый вибратор должен тянуть:
(300/107.3) / 4 = 0,699 метров,
Когда вы чувствуете, что расстояние передачи
FM передатчик или чувствительность FM приемник
Не удовлетворительно, подключение этой антенны может иметь
Мгновенный эффект.
