Новый комплект приемника "R60" авиационного диапазона PLL

Для сборки набора требуется соответствующая основа электронной технологии (например, правильное определение положительных и отрицательных полюсов вставленного электролитического конденсатора и т. д.), пожалуйста, возьмите с собой свой Электрический паяльник, мультиметр и другие инструменты. Предназначен для приема звонков между самолетами и башнями, с хорошей антенной (VHF секция Yagi антенна), Открытая Зона может принимать звонки между различными типами самолетов и башен в пределах около 100 км. Пожалуйста, обратите внимание на друзей, которым это нравится.

Имеет следующие характеристики:

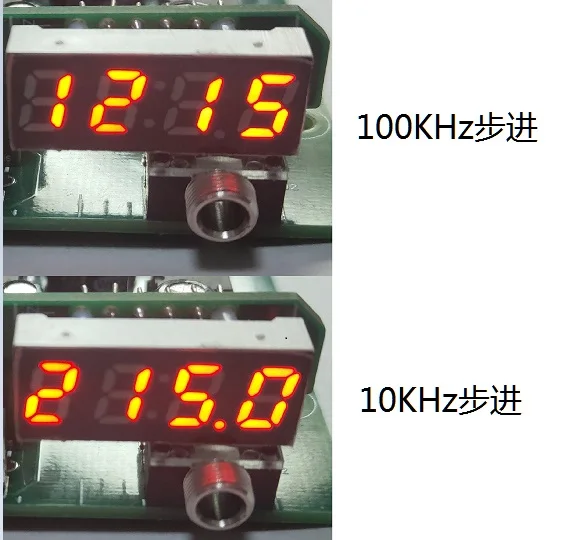

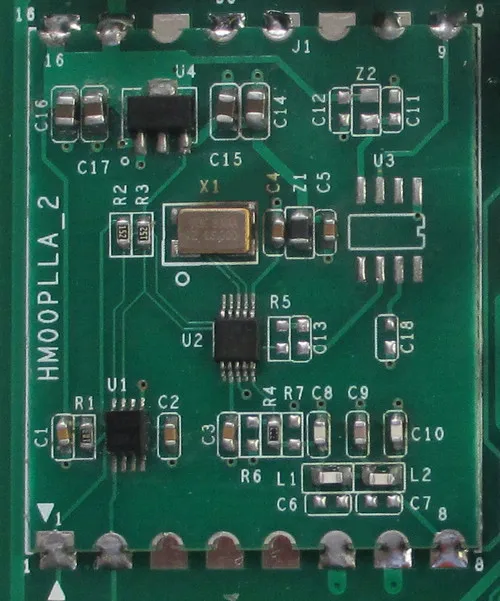

1. Используйте микрокомпьютер PIC18F1320 с одним чипом в качестве главного управления, встроенный модуль локального осциллятора PLL (предварительно сварная пластина, пластина с отверстием для штампа, поддержка настройки калибровки), С частотой индикатор цепью повторного включения (с помощью 7-сегментный цифровой светодиодной лампой, блок индикатора 100 кГц, фотография имеет цветовом отличии и дефектах окраски фактические красного цвета), частота приема охватывает 118-136 МГц, 100 кГц или 10 кГц шагов (см. Рис. Ниже, бесплатное переключение).

2. В комплекте используется фильтр bandpass + высокий усилитель + NE602 смешивание + TA7640 mid усилитель + LM386 схема низкого усилителя, супергетеродинная архитектура AM приемник, преобразование одной частоты, промежуточная частота 10,7 МГц. 3. Светодиодный индикатор настройки позволяет точно и быстро регулировать частоту приема, что удобно в использовании. 4. Эта машина использует аудио выделенный цифровой потенциометр (FM62429) для регулировки громкости. 5. 12 В источник питания, размер платы PCB 84*120 мм, который можно легко поместить в алюминиевый чехол 88*30*120 мм (в будущем магазин закажет чехол R60).

Напоминание:

Поскольку УКВ-диапазон уже похож на распространение светильник ---- прямое распространение линии, принимающее место не находится в аэропорту, но расстояние больше (более 25 км), пожалуйста, не забудьте установить антенну с высоким коэффициентом усиления, такую как Антенна Yagi VHF section. Если есть большие препятствия (включая, но не ограничиваясь высокими зданиями, горами, гигантскими башнями) между местом приема и аэропортом, вы должны избегать препятствий, В противном случае вы можете получить только односторонний сигнал от самолета на пути, спасибо!

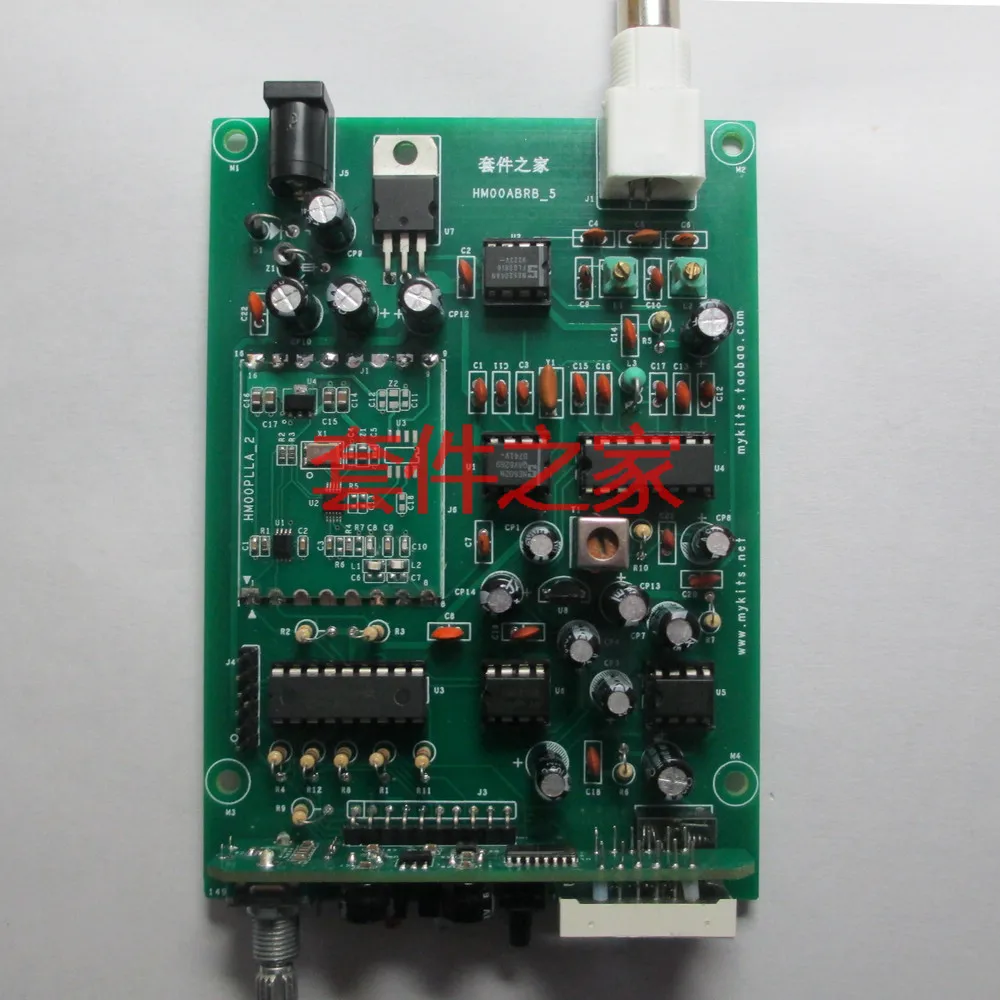

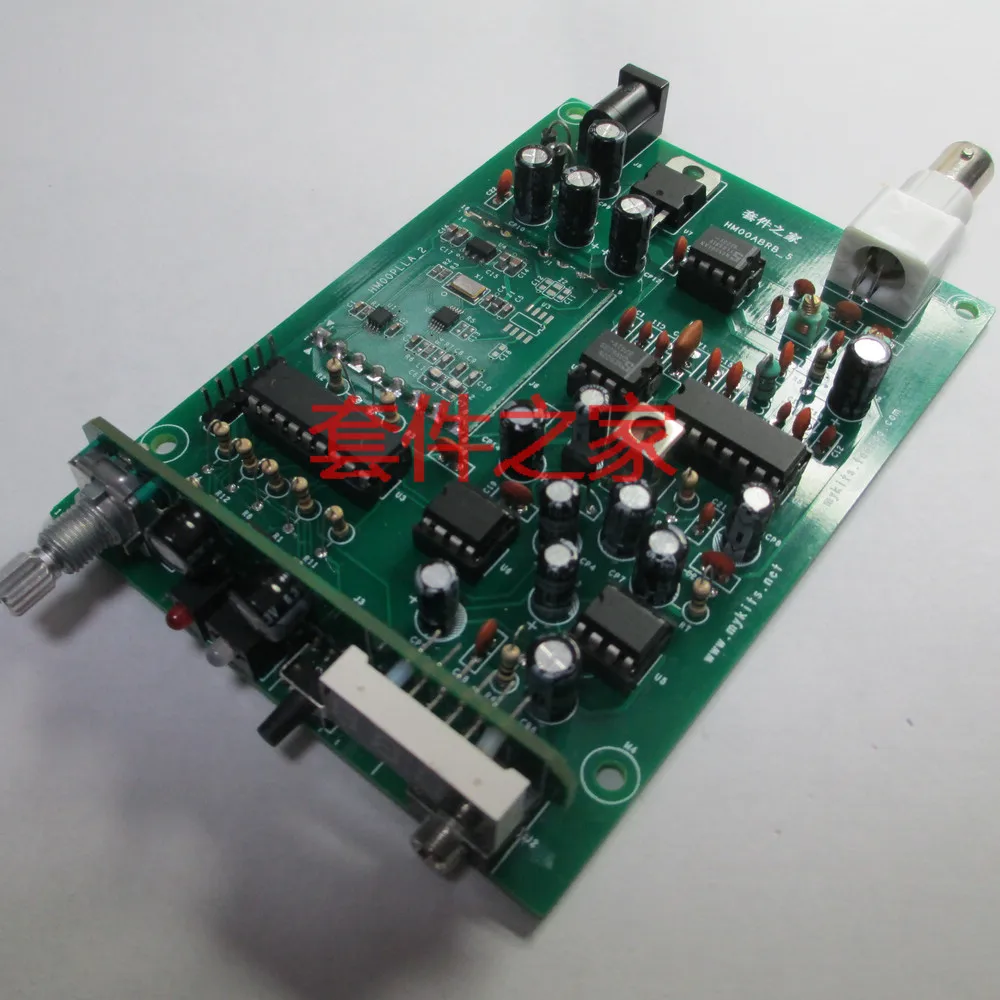

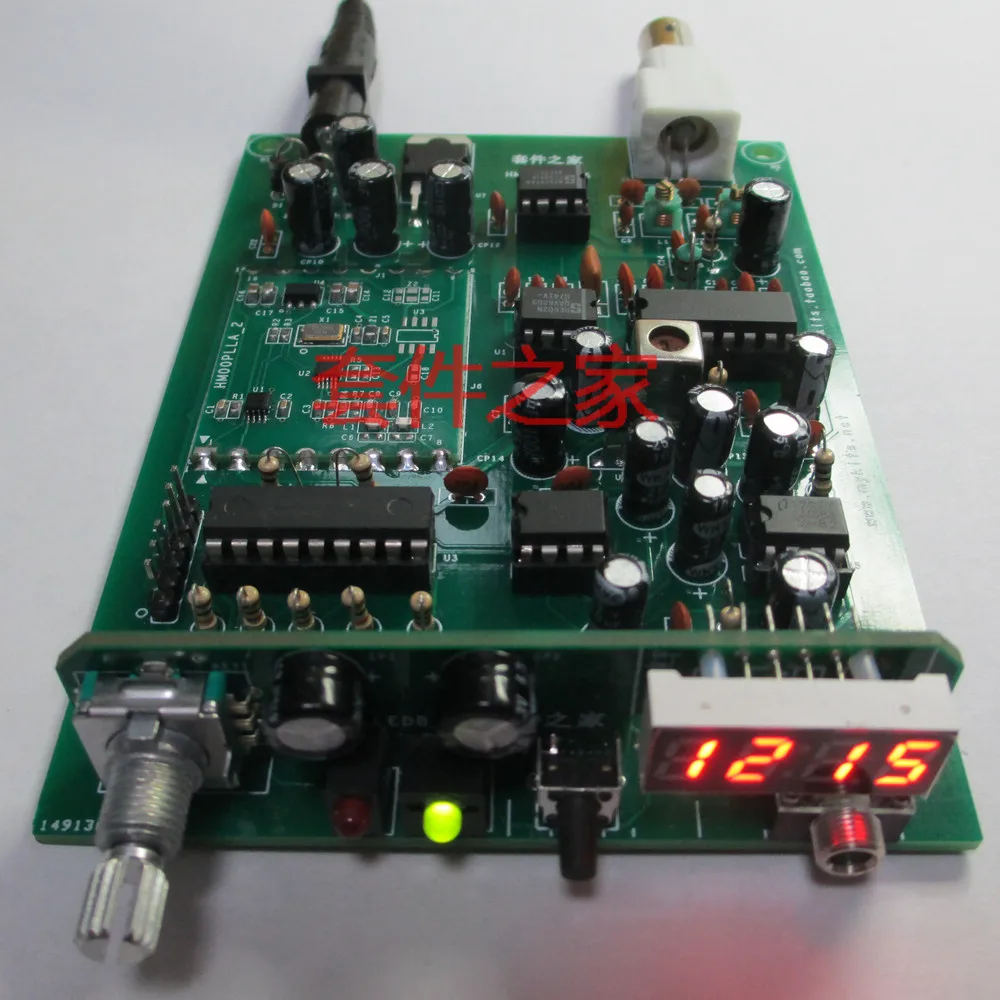

Этот комплект не был паян, и доставка всех разбросанных электронных компонентов. Фотографии готового продукта, отображаемые в этом магазине, приведены для справки только при покупке.
