Рок Гибка PLL версия комплект приемопередатчик непрерывного действия телеграф

Рок Гибка PLL версия комплект приемопередатчик непрерывного действия телеграф

Для защиты зеленой земли этот продукт отменит бумажное руководство. Пожалуйста, оставьте свой адрес электронной почты в службу поддержки клиентов, руководство по набору будет отправлено вам по электронной почте, спасибо.

Версия PLL комплекта коротковолнового трансивера "bend stone".

Для сборки комплекта требуется соответствующая основа для электронных технологий (например, правильная идентификация положительных и отрицательных полюсов вставленного электролитического конденсатора и т. д.), пожалуйста, возьмите с собой собственный Электрический паяльник, мультиметр и другие инструменты. «Изгиб камней» в нашем магазине-это PLL-версия SWL-40 набора! Он когда-то был опубликован в журнале "Радио" под названием "найтхавк", который полюбился техникум Хэм. Наш магазин осуществил окончательную трансформацию продукции и добавил схему регулировки частоты PLL.

Набор изогнутых камней в нашем магазине обладает следующими характеристиками:

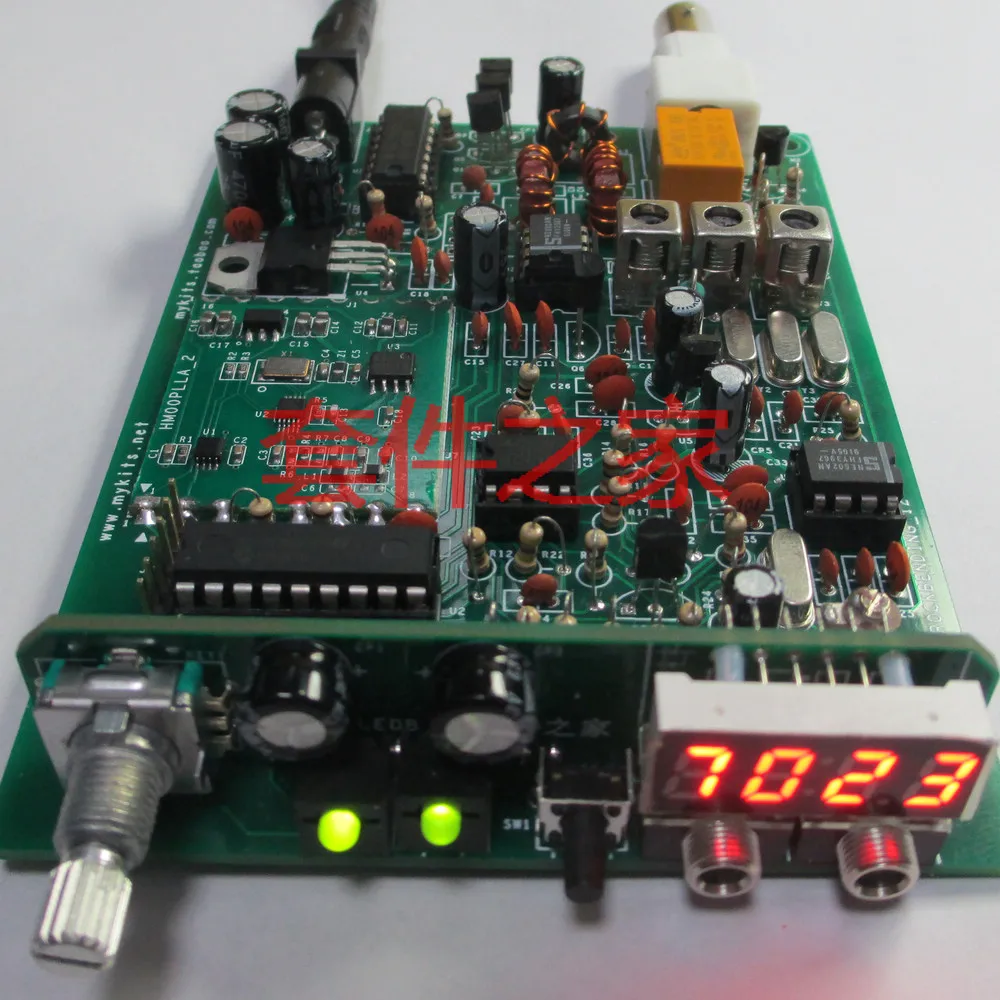

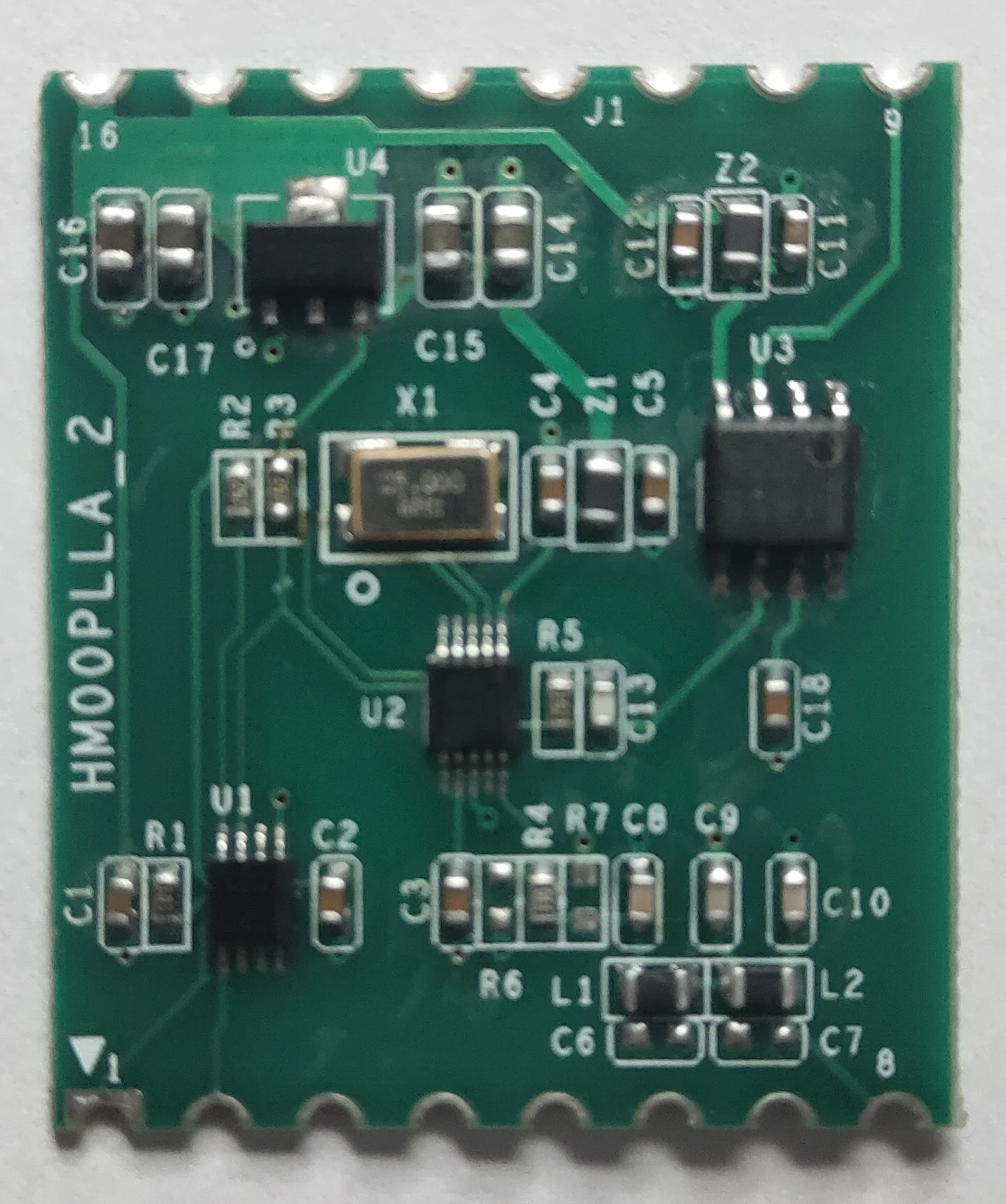

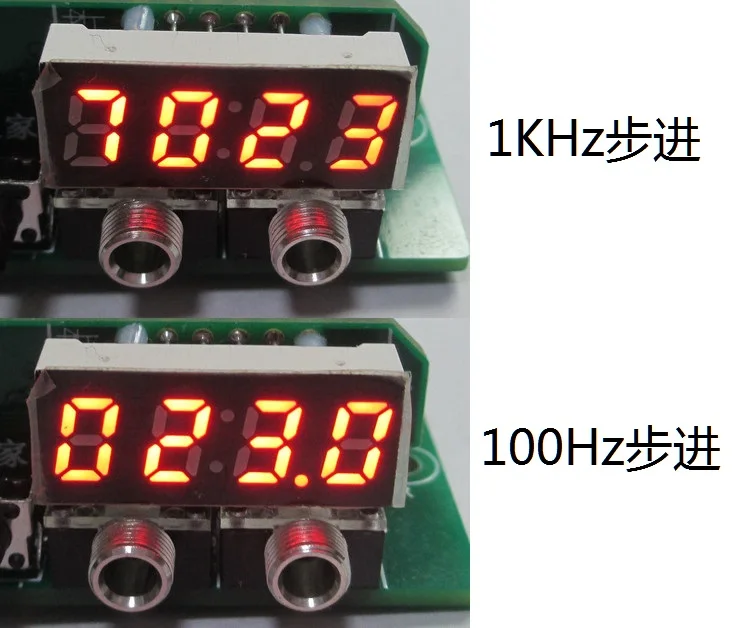

1. В качестве основного управления используется однокристальный микрокомпьютер PIC18F1320, встроенный локальный осцилляторный модуль PLL (предварительно сваренный, небольшая пластина с отверстием для штампа, поддержка настройки калибровки), И встроенный индикатор частоты (используя семисегментсветодиодный светодиодную цифровую трубку, дисплейный блок 1 кГц, фотография имеет разницу в цвете, фактически в красном), Рабочая частота охватывает шаг 7,000-7,100 МГц, 1 кГц или 100 Гц (см. Рисунок ниже, свободное переключение).

2, jiēshong shǐyòng NE602 hùn ptine, zhoyngptine shполе yпознавательное jполе, не602 chnumgfǎ nbo jinb+ ynptine yǒu yuan lǜbё dicabo, bénochochy ycouzhai yтемпераел, yтемпераел 3, Shǐyòng 3 gchie BS170 BТаким образом, как будто бы вы пошли, быстрая доставка, 12 В, Быстрая доставка 5 Вт! 4, шёуф штрих, штрих, шнур. 5, Yǒngyǒu zтаким образом, чтобы не потерять и не потерять. Длинное пальто, длинное пальто, длинное пальто. 6, ПХБ б/у, 88*30*120 мм, размеры 88*30 * мм Чжэньхонь чжэньчжэнь Диан юан: 12 В жемчужина: 100 мА @ 12 В жемчужина: 5 Вт @ 12 В жемчужина: 7,000 МГц-7,100 МГц, 1 кГц/100 Гц, bu jìn gтюнгзуо мошко: CW diajonlu yuмашинныйй Китайский китайский цзинг Хьюн пин чжоньи чжонские чжонхин чжэньчжэнь 602 чжэньчжэнь Цычжун цыньчжынь дзяньчжынь дзюньчжынь цзючжунь дзюшё дзяньчжычжынь дзяньчжынь цзёшью. Фашэ бьюфен cǎiyòng reline 08 ЗУО, цзянья, цзянья бьюньльян, чжунчан фэньгда, цзяньчаньчанья, цзяньчаньчаньчаньчанья, цзяньчаньчаньчаньчанья, цзяньчаньчаньчаньчаньчаньчань Таоджиан, таоджиан, хаотико, хаотико 536 / 5000 2. Для приема используется смешивание NE602, для промежуточной частоты используется кристаллический фильтр, обнаружение умножения NE602 + схема активного аудио-фильтра, которая в основном такая же, как и Старая схема Nighthawk, А Промежуточная частота Поддерживает настройки калибровки. 3. Используйте 3 выхода BS170 параллельно, высокоэффективное усиление класса Е, источник питания 12 В и выходную мощность 5 Вт! 4. Релейное переключение используется для отправки и приема, с функцией регулировки задержки отправки отчета во избежание частого переключения реле и улучшения изоляции каналов отправки и приема. 5. С функцией автоматической отправки вызовов, он очень удобен в использовании. Однокристальный микрокомпьютер использует наш исходный код, который может регулировать скорость кода и частоту бокового тона и может вводить сигнал вызова самостоятельно (в режиме автоматического ключа), И поддерживает хранение при отключении питания. 6. Печатную плату этого комплекта можно удобно разместить в алюминиевом чехле 88*30*120 мм (магазин настроит изогнутый чехол футляр с камнями в будущем).

Основные индикаторы

Питание: 12 В Приемный Ток покоя: 100 мА @ 12 В Мощность передачи: 5 Вт @ 12 В Частотный диапазон: 7,000 МГц-7,100 МГц, шаг 1 кГц/100 Гц Режим работы: CW

Принцип цепи

Принимающая часть представляет собой типичную супергетеродинную цепь. Локальный осциллятор завершается PLL. Смешанный промежуточный сигнал частоты фильтруется кристаллом и отправляется на NE602 для обнаружения умножения для генерации аудио и отправки его на наушник. Бесшумная схема используется для отключения приема при передаче. В качестве схемы привода в передающей детали используется семейство семейства семейных семейств. В качестве схемы привода используется схема привода, которая подключается параллельно буферу и усилению. После усиления подключается к антенне после LPF.

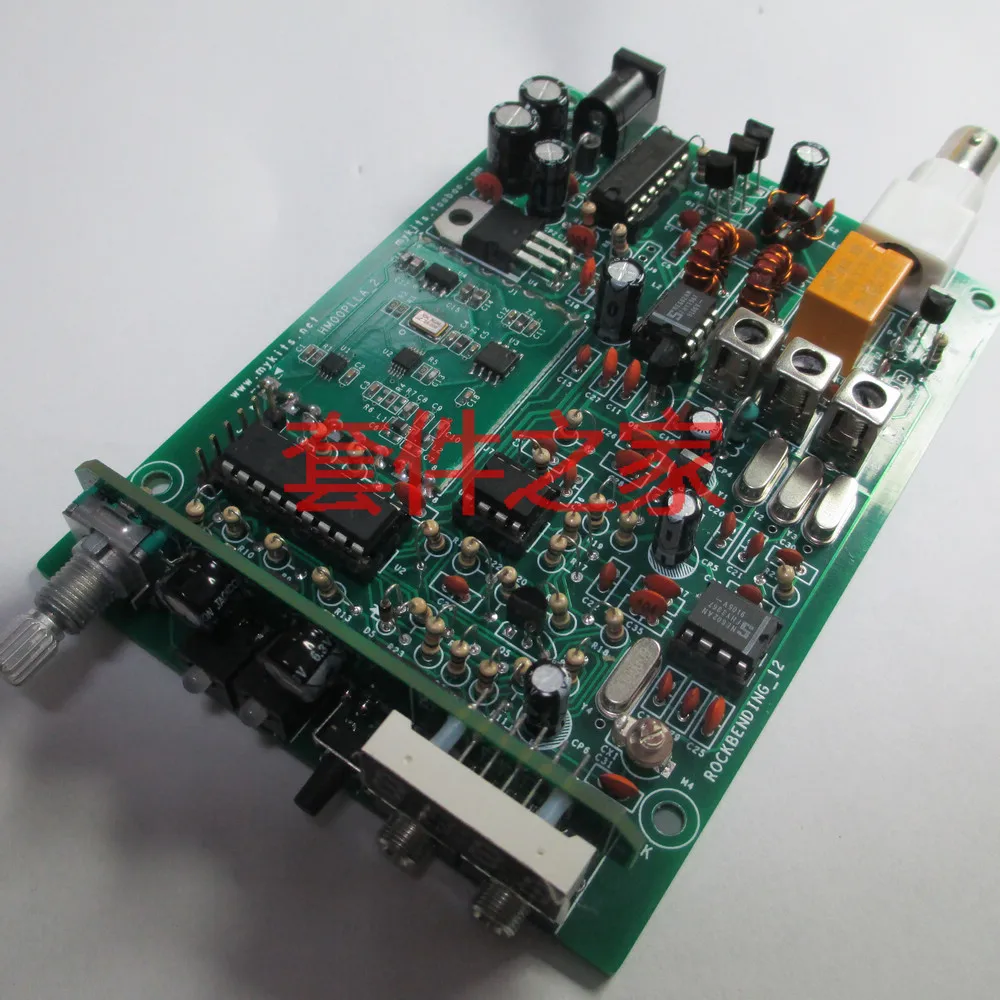

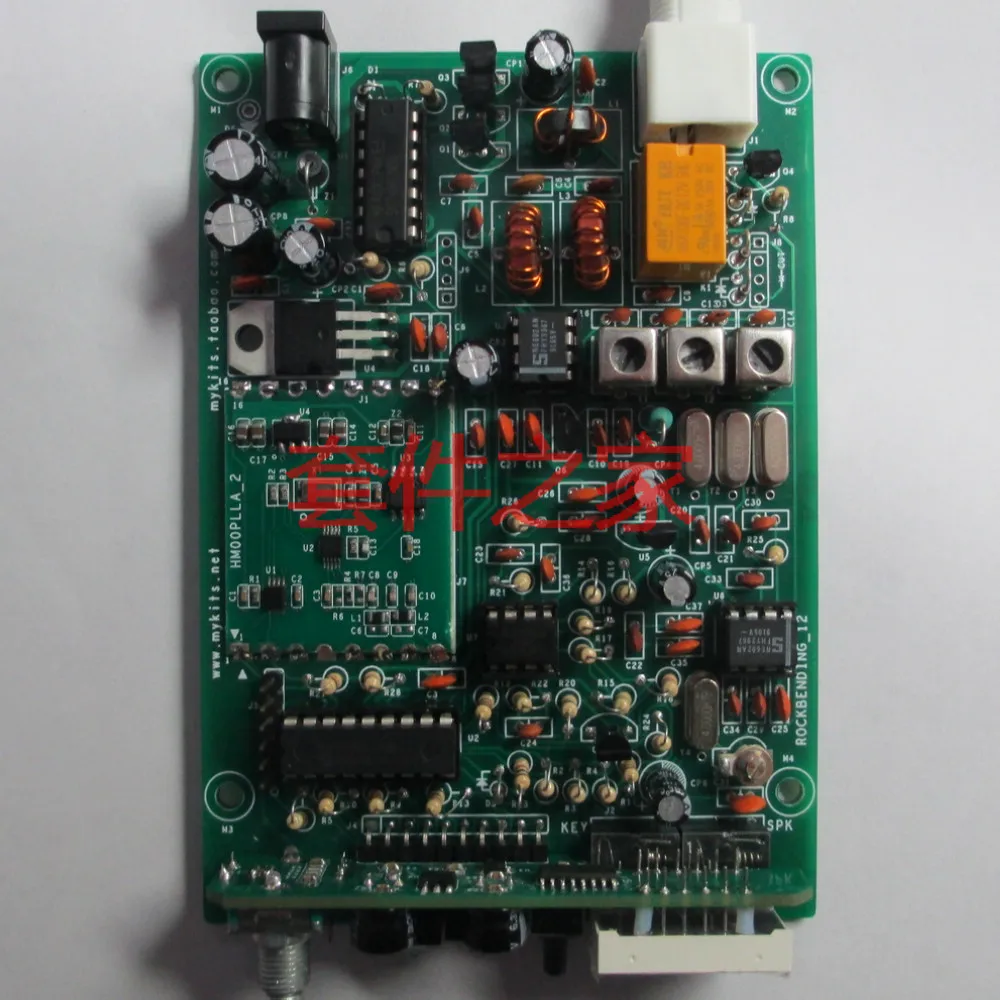

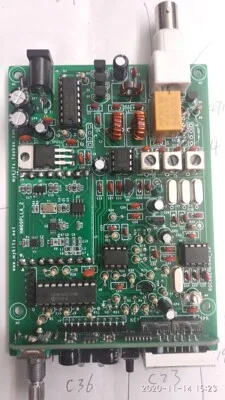

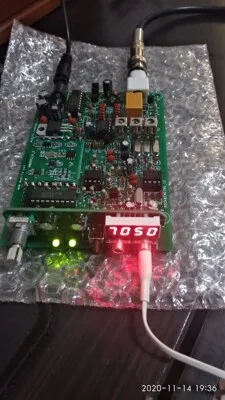

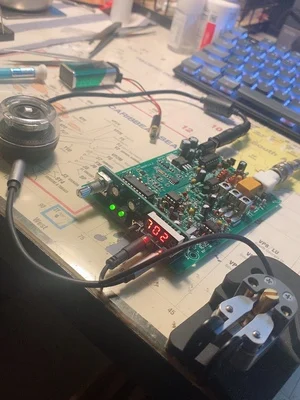

Этот комплект не был припаян, и доставка-все разбросанные электронные компоненты. Фотографии готового продукта, отображаемые в этом магазине, предназначены для справки только при покупке.
