Портативный Миниатюрный анализатор спектра TinySA портативный частоты с сенсорным

Портативный Миниатюрный анализатор спектра TinySA портативный частоты с сенсорным

Этот продукт является схемой, разработанной производителем на основе старой версии прошивки. После обновления, прошивка была скорректирована, и стандарт самопроверки прошел некоторые изменения. Таким образом, сбой самопроверки может появиться во время самостоятельной проверки питания, но это на самом деле полностью не влияет на использование, вы все еще можете использовать этот продукт с уверенностью.Если у вас есть вопросы по этому поводу, пожалуйста, внимательно разместите свой заказ.

Приведенная ниже ссылка является инструкцией этого tinySA

//tinysa.org/wiki/pmwiki.php?n=Main.HomePage

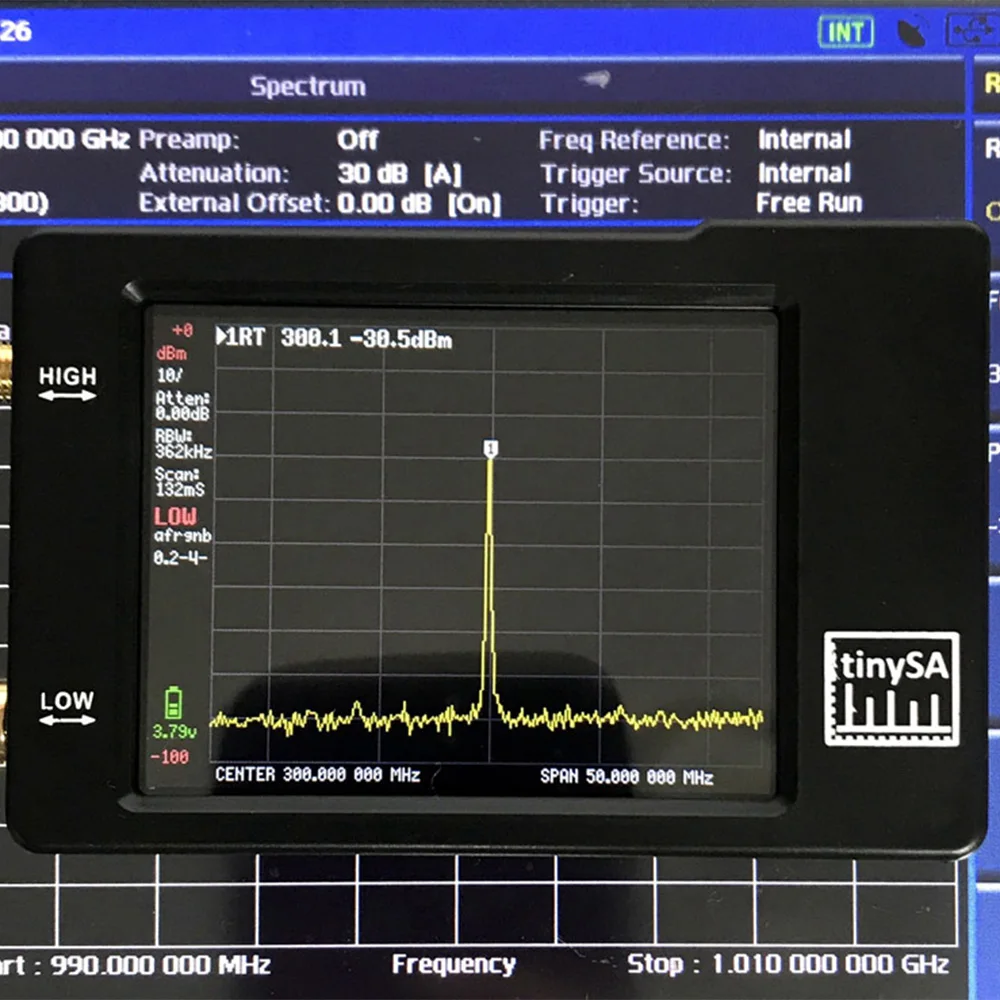

【 Входной Частотный диапазон 】анализатор спектра с двумя входами s, высокое качество MF/HF/VHF вход для 0,1 MHZ-350MHz, меньшее качество UHF вход для 240MHz-960MHz.

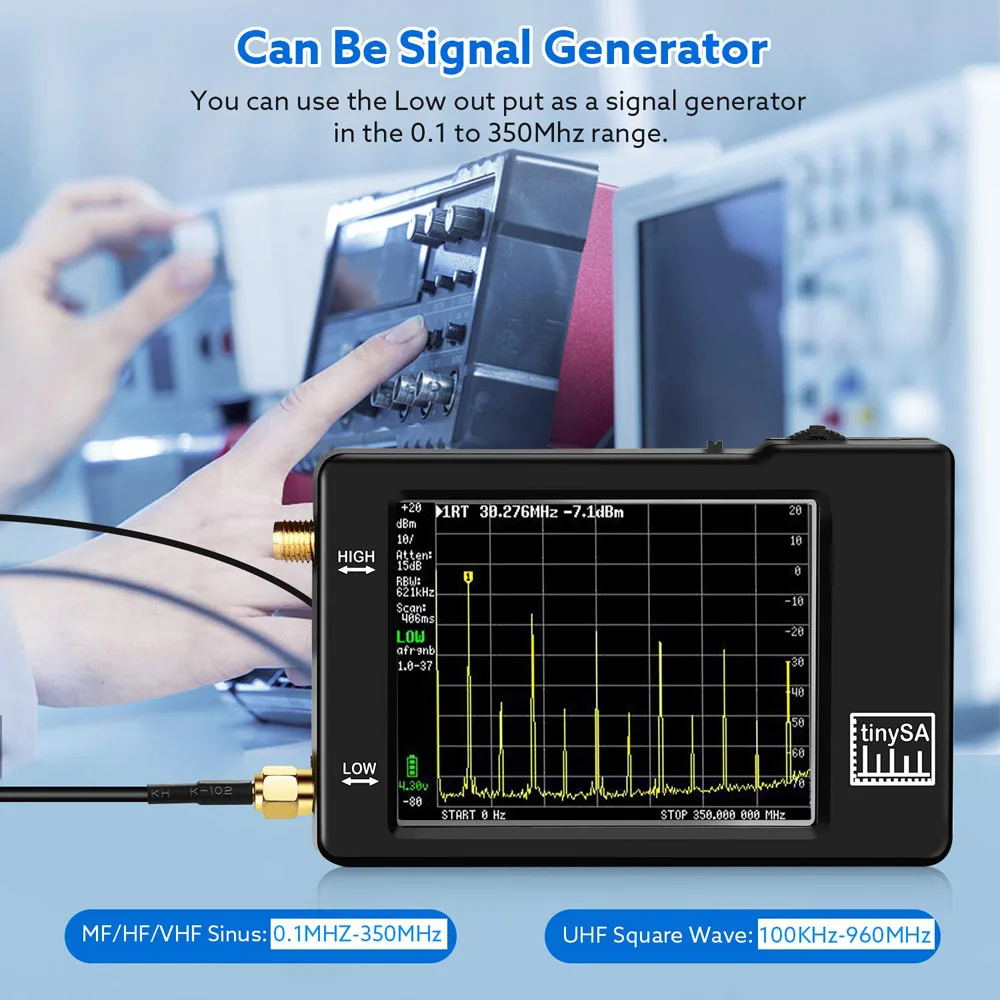

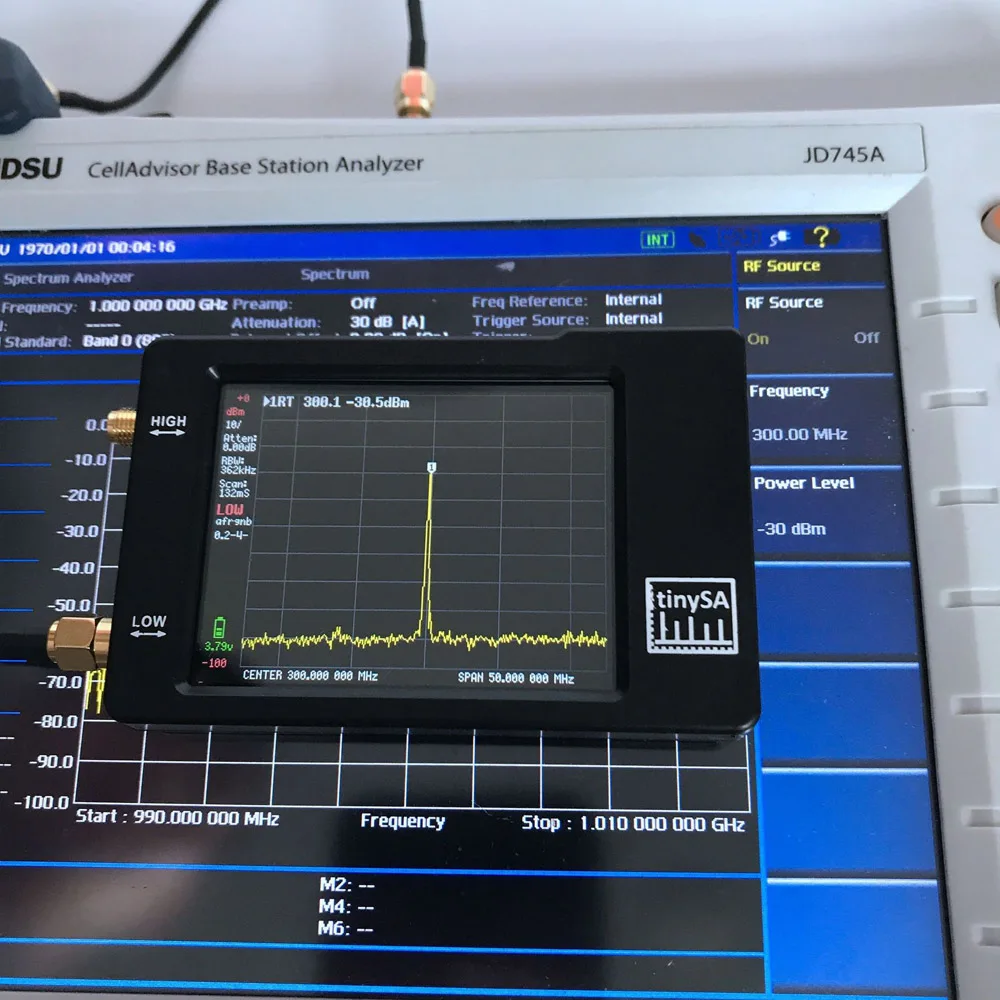

【 2-в-1 】 встроенный калибровки генератор сигналов, которая используется для автоматической Самотестирование и низкий уровень входного калибровки. Когда не используется в качестве спектрального анализатора, он может использоваться в качестве генератора сигналов, MF/HF/VHF синусового выхода между 0,1 MHZ-350MHz, UHF квадратной волновой выход между 240MHz-960MHz.

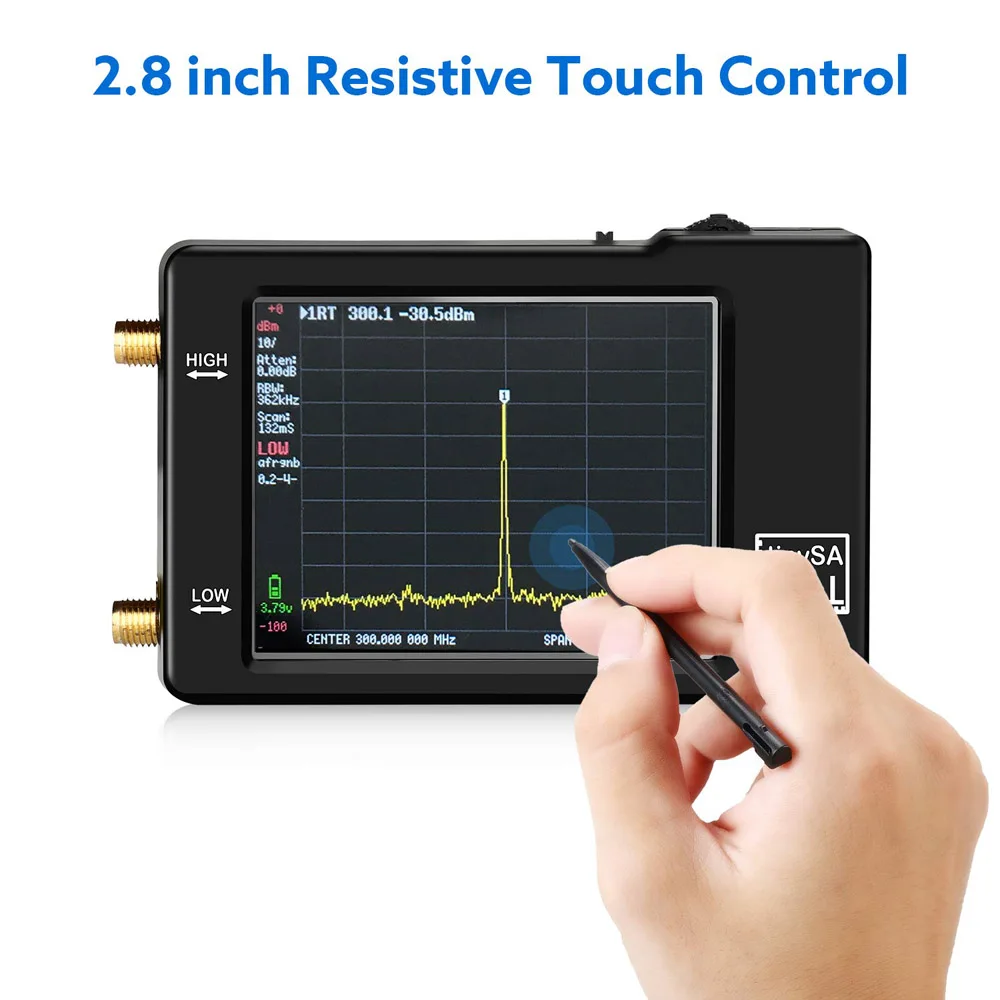

【 2,8 дюймов прикосновения Дисплей Screen】Switchable разрешение полосовой фильтр для обоих колеблется от 2,6 кГц и 640 кГц. Цвет Дисплей показывает 290 сканирования Точек Покрытия вплоть до полной на низких оборотах или высоком частотном диапазоне.
【PC контролируется 】 подключается к ПК через USB он становится PC контролируемым спектральным анализатором. Bulit-in Аккумуляторная Батарея позволяет как минимум 2 часа портативного использования.

Спецификация:
Разрешение дисплея 320*240 пикселей
2,8 дюйма Диагональ экрана
16 бит на пиксель RGB
Резистивный сенсорный
Управление переключателем пробежки
Управление последовательным портом USB
Дополнительный порт TTL USART на внутренней печатной плате (SW еще не реализован)
Линейный источник питания позволяет избежать переключения шума.

4 режима ввода/вывода:
Низкий входной режим: от 100 кГц до 350 МГц
Высокий входной режим: от 240 МГц до 960 МГц
Низкий выходной режим: от 100 кГц до 350 МГц (синус)
Высокий выходной режим: от 240 МГц до 960 МГц (квадратная волна)

Дополнительный квадратный волновой выход, основная частота составляет-25 дБм, подключен к высокому входу/выходу.
Частота может быть установлена на 1 МГц, 2 МГц, 4 МГц, 10 МГц, 15 МГц или 30 МГц.
Аккумулятор: время зарядки на минимальном usb-порте 500мА или зарядном устройстве USB составляет до 1 часа. Работает не менее 2 часов на полностью заряженной батарее.

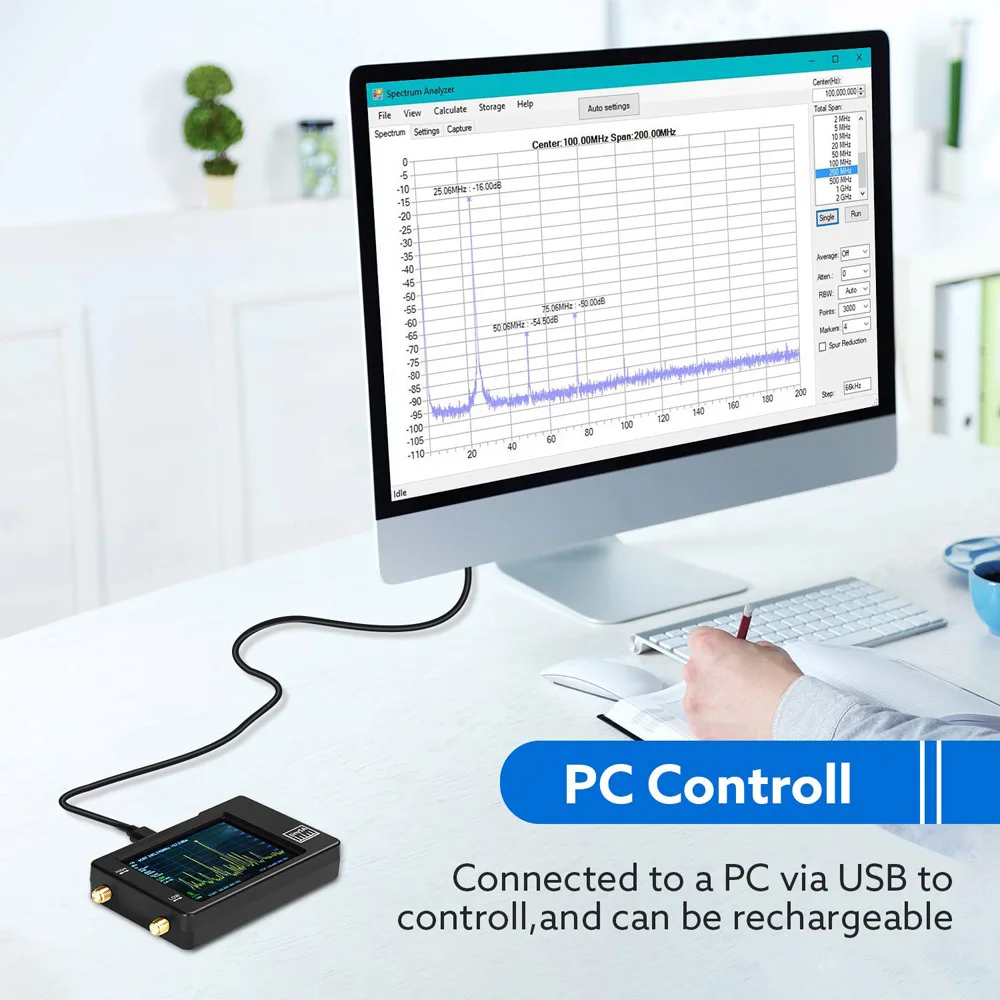

Управление ПК:
Интерфейс USB реализует последовательный протокол USB (CDC), и большое количество команд можно вызвать через последовательный интерфейс. Эти команды могут использоваться для выполнения измерений или обновления внутренних настроек. Драйвер Windows будет установлен автоматически после подключения к ПК Windows. Драйверы Linux встроены в ядро.

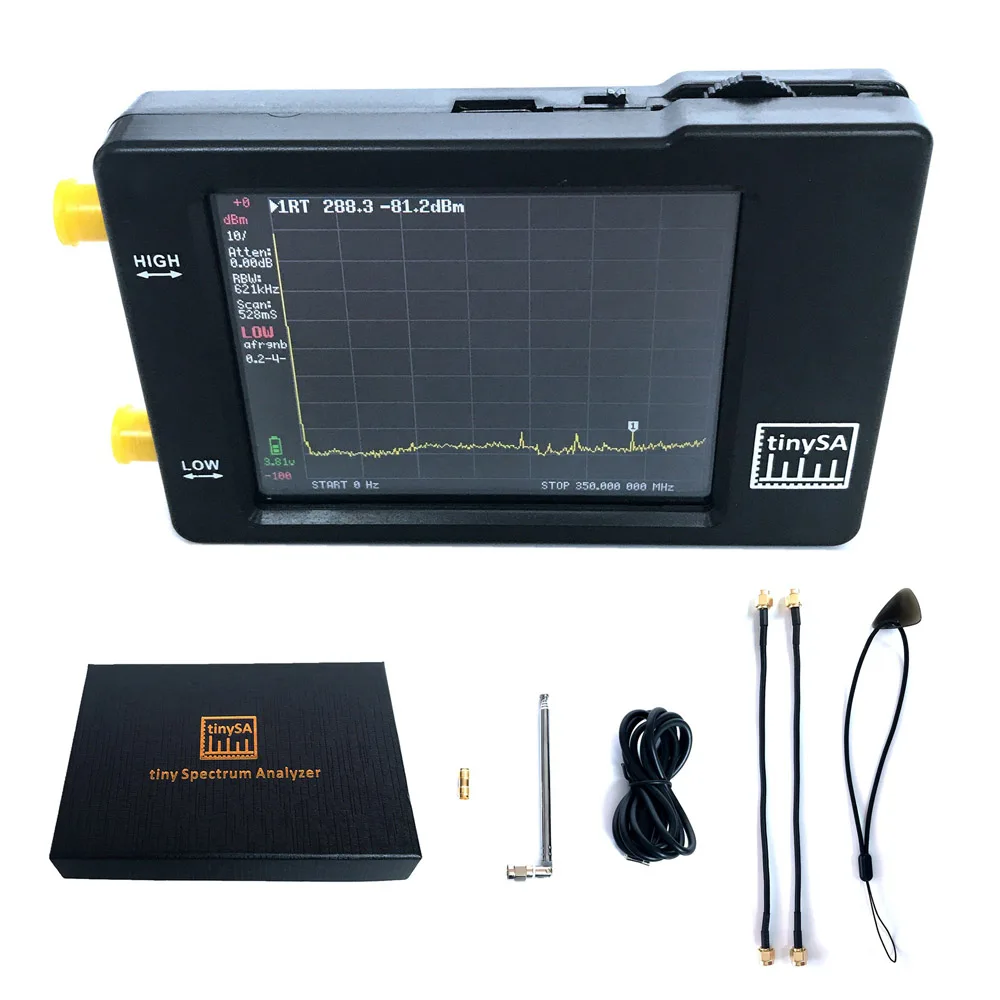

Упаковочный лист

Упаковочный лист:
1 крошечный анализатор спектра;
2x20 см RF кабель;
1 х USB кабель;
1 x разъем SMA female-female;
1 выбор;
1 Телескопическая антенна SMA
