DC 12V 2CH модуль DAC 0-5V 0-10V PWM аналоговый преобразователь напряжения RS485 Modbus RTU плата -

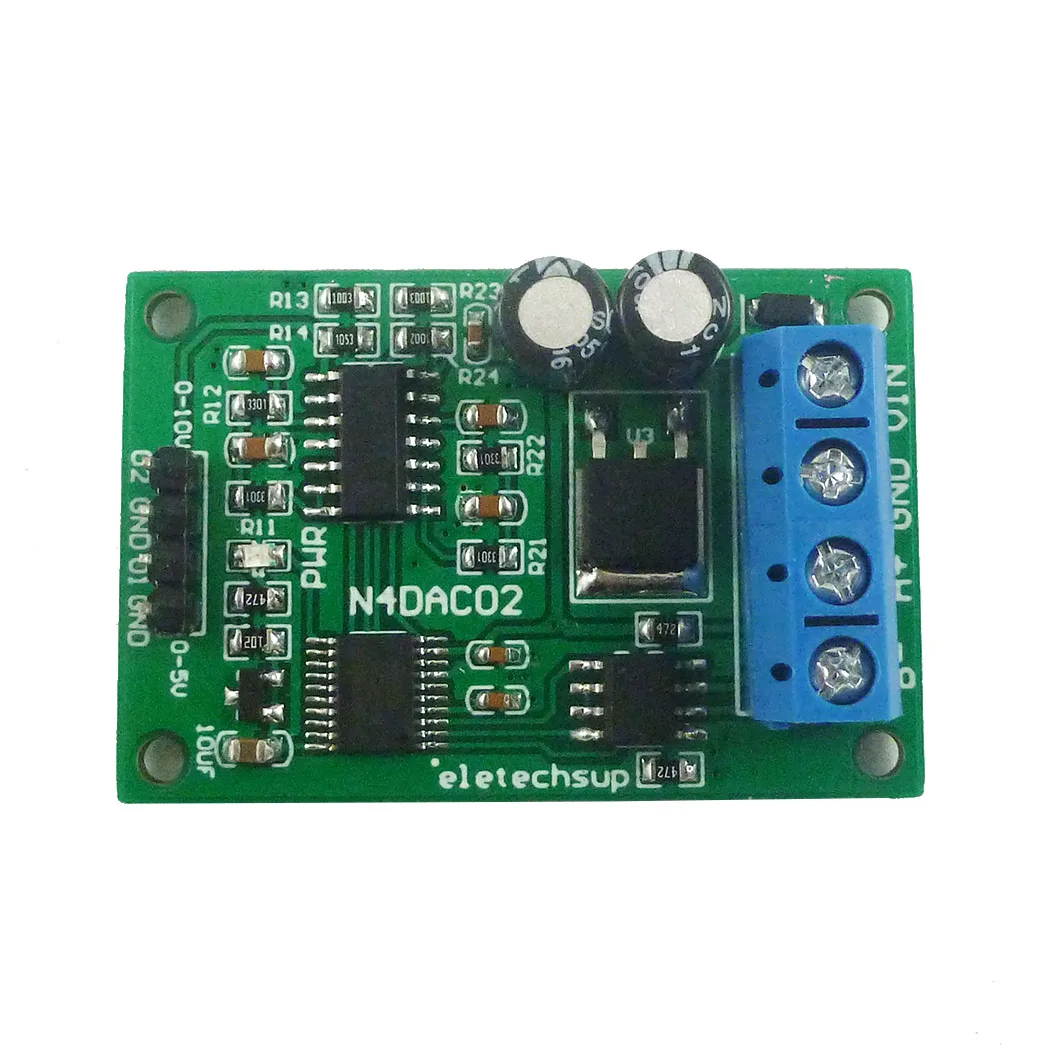

Название продукта: DC 12V 2CH модуль DAC 0-5V 0-10V ШИМ-аналоговый преобразователь напряжения RS485 Modbus RTU платаПосылка:1 x модуль N4DAC02 12-25V 2 канал ПВМ DAC RS485Описание:1: Рабочее напряжение: 12 В постоянного тока (12-25 В постоянного тока), рекомендуемый источник питания с небольшой пульсацией

2: Рабочий ток: 12-13 мА

3: MODBUS RTU поддержка команды 03 06 код функции

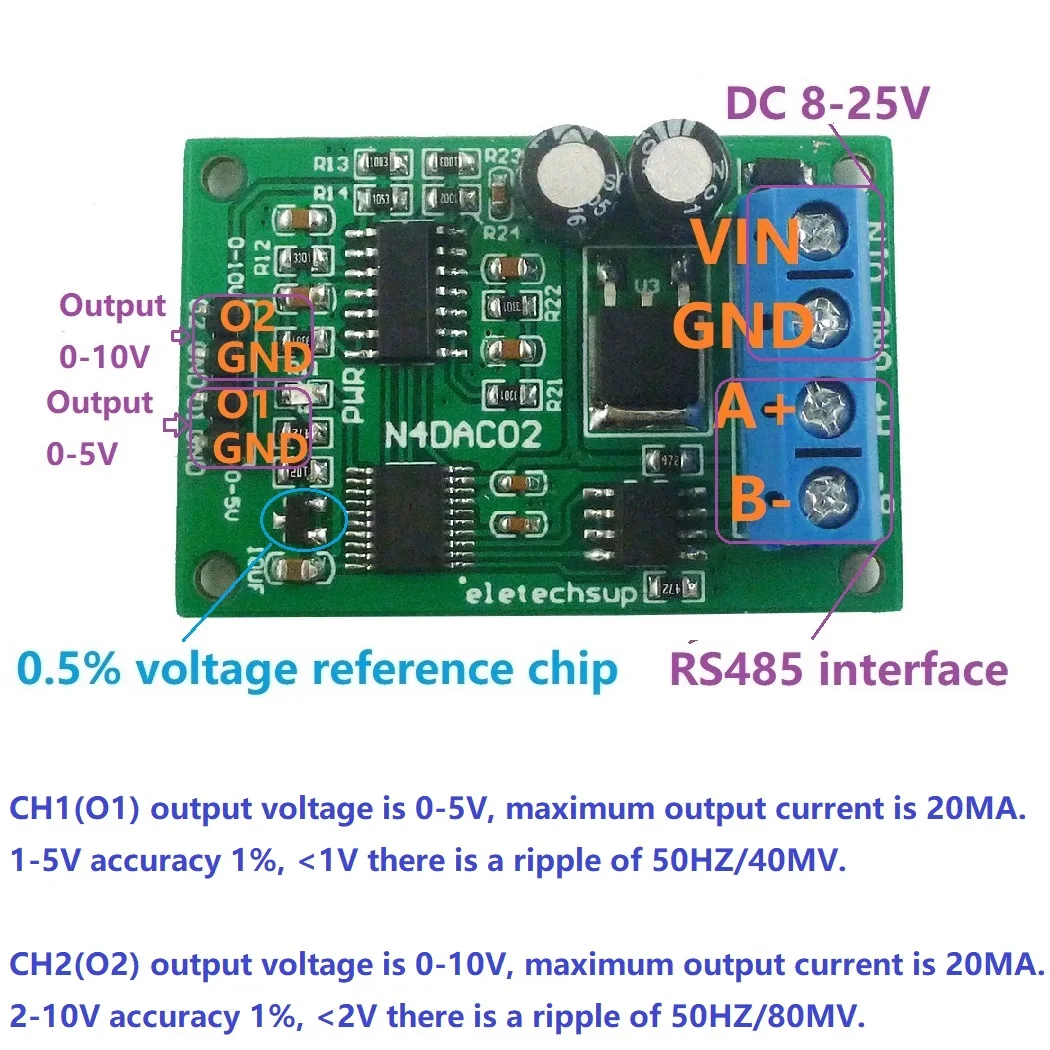

4: CH1(O1) Выходное напряжение 0-5 В, максимальный выходной ток 20 мА. 1-5 в точность 1%, <1 в есть пульсация 50 Гц/40 мВ.

CH2(O2) Выходное напряжение 0-10 В, максимальный выходной ток 20 мА. Точность 2-10 в 1%, <2 в пульсация 50 Гц/80 мВ.

5: разрешение напряжения составляет 0,01 В, точность вывода составляет 1%; Если погрешность превышает 1%, ее можно откалибровать

6: команды MODBUS могут быть сделаны серийным гипертерминалом (последовательным ассистентом) или входом ПЛК;

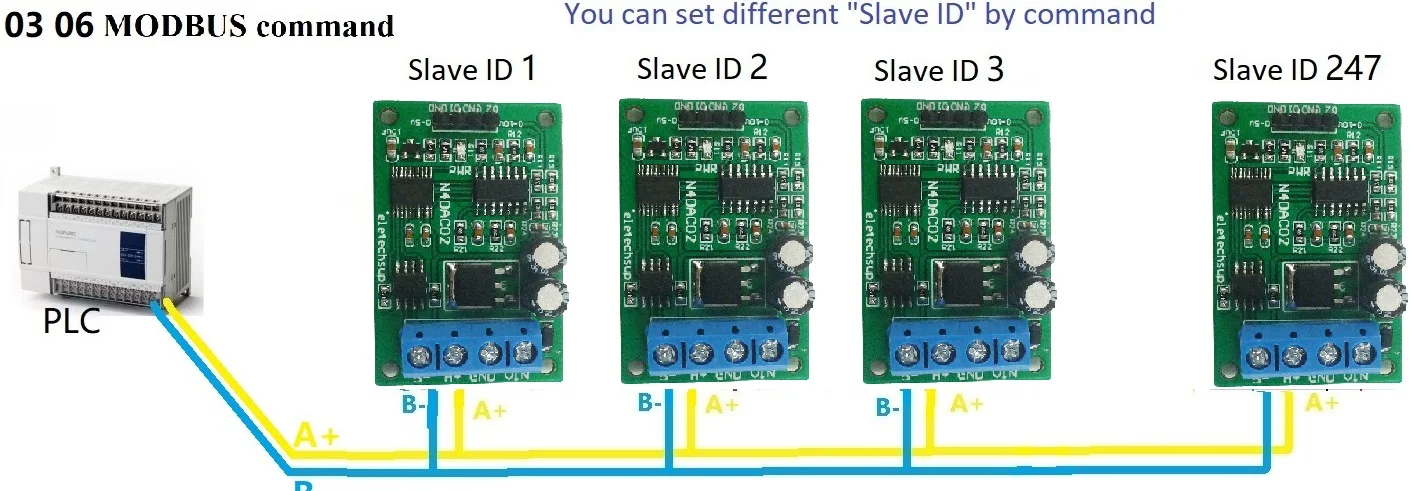

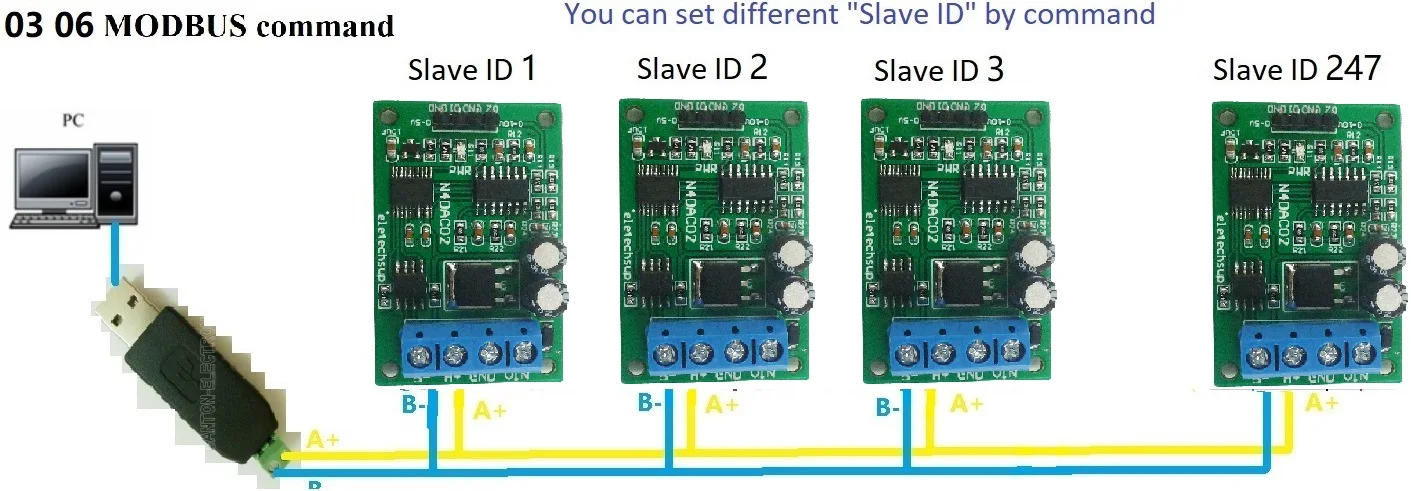

7: в режиме команды MODBUS, он может поддерживать до 247 устройств параллельно

8: Размер: 45*35*15 мм

9: Вес: 10 гРуководство по эксплуатации, пожалуйста, спросите нас после покупкиПримечание.

Это недорогой модуль преобразования цифро-аналогового сигнала на основе решения PWM + ADC. Он имеет следующие недостатки:

1 канал 1 (O1) имеет 1% точность при 1-5 В, <1 в имеет пульсацию 50 Гц/40 мВ, канал 2 (O2) имеет 1% точность при 2-10 В, И <2 в имеет пульсацию 50 Гц/80 мВ.

2 канала 1 (O1) минимальное выходное напряжение 0,05 В, канал 2 (O2) минимальное выходное напряжение 0,1 В

3 в момент включения питания есть высокий Пульс 10-20 мсПрименение4-20 мА/0-20 мА датчик

Передача сигнала тока и напряжения

Автоматизированный промышленный ПЛК

Умный дом, домашняя Автоматизация;

Система идентификации;

Удаленный мониторинг RS485;

Мультиметр Вольтметр

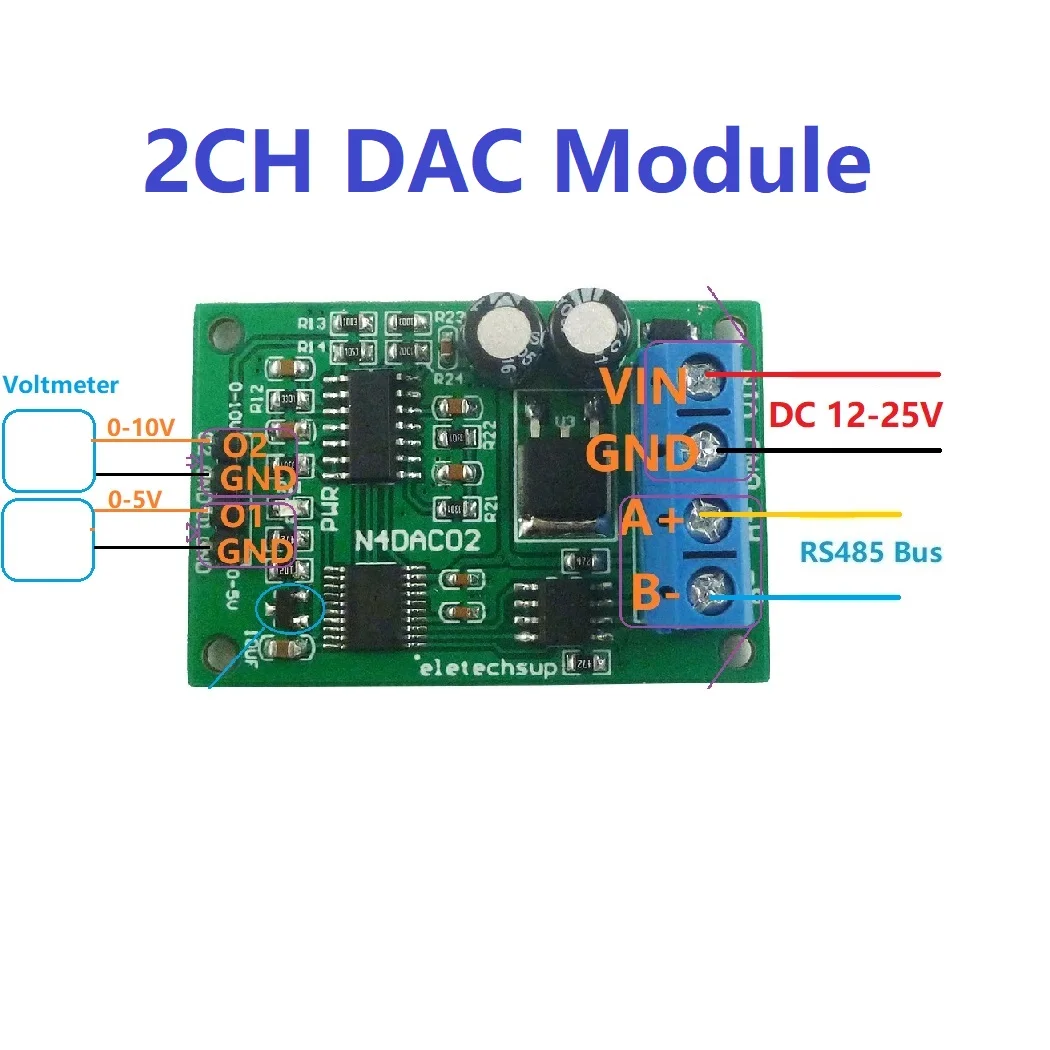

Описание интерфейса

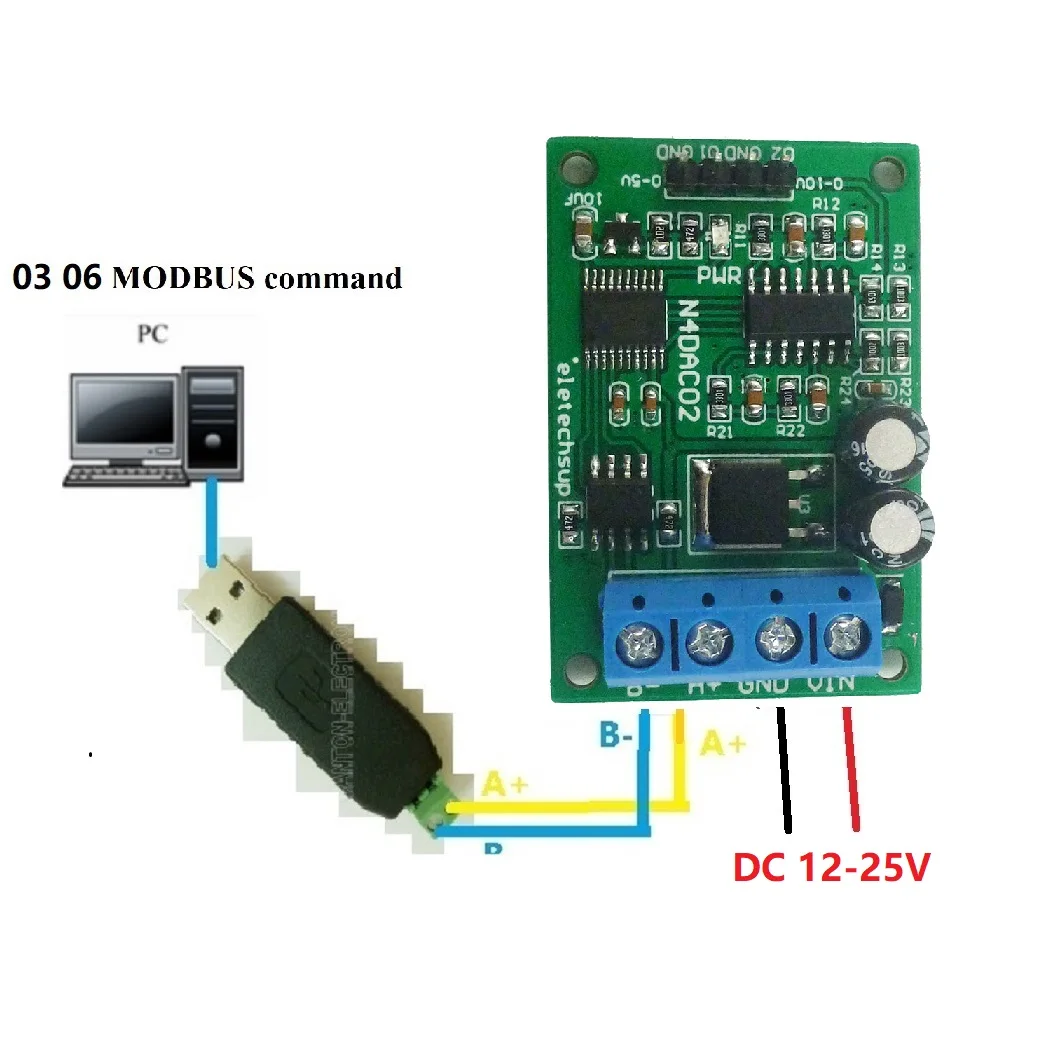

Схема проводки

---
