Кинетис офлайн писатель (Продвинутый)

Адрес загрузки компьютерного программного обеспечения: http://www.lunkedz.com/resource/OffLIneSetup.rar

Инструкции: http://www.lunkedz.com/resource/KinetisUserManual_A.pdf

Новые функции на продвинутой плате

Дисплей с использованием 128*64 OLED.

Добавьте звуковой сигнал.

Поддержка многозеркального отображения, обновление до 16 программ.

VT pin принимает специальный IC для увеличения перегрузки по току и защиты от короткого замыкания.

На байт контрастность и CRC32 двойная проверка, более стабильная, надежная.

Поддерживает загрузчик + написание приложений.

Описание настраиваемой версии

В расширенной версии базы, чтобы добавить сигнал сбоя успеха.

Написание: Pin 2 low, Pin 4 low.

Успех при сжигании: 2 контакта высокого уровня, 4 контакта низкого уровня.

Сбой при сжигании: 2 контакта на низком уровне, 4 контакта на высоком уровне.

Низкое напряжение составляет 0 В, а высокое напряжение-это напряжение VT pin.

Другие функции должны быть настроены, пожалуйста, обсудите.

I. Описание функции

Устройство основано на офлайн-горелке SWD 4-или 5 проводов.

Устройство поддерживает обновления в Интернете. Поддержка новых MCUs.

Устройство использует USB HID связь, без драйвера установки.

Часть кода вспышки безопасно хранится в MCU устройства.

Устройство поддерживает шифрование идентификационного номера, а также запись кода прокрутки.

Само устройство может установить пароль, чтобы предотвратить повреждение конфигурации горелки.

Устройство может ограничивать время ожога и отображать время ожога в реальном времени.

Устройство поддерживает внешние клавиши и может быть записано в режиме онлайн несколькими устройствами.

Горелка отображает процент горения в реальном времени.

Прибор обеспечивает 3,3 V, напряжение на выходе 5 В, сила тока больше, чем 500mA. Вт напряжение может быть установлен автоматически.

II. Инструкции по отображению

Светильник индикатора: Зеленый означает правильное горение, Красный означает сбой горения. Процесс горения светильник s одновременно.

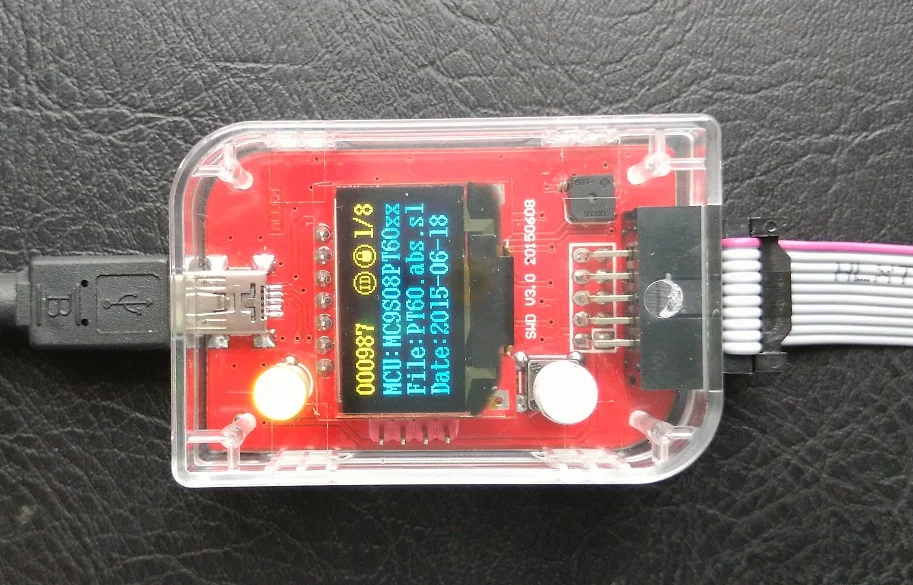

Oled-дисплей: отображение оставшегося времени ожога, модель MCU, имя файла записи, дата и другая информация в режиме ожидания; Отображение процентного значения хода ожога (F-XX,E-XX) При ожоге, F означает запись вспышки, E означает запись EEPROM.

Описание значка: означает активированную запись EEPROM, означает активированный код прокрутки, означает активированное шифрование идентификатора, означает активированное шифрование чипа, 1/8 означает текущее зеркальное изображение и общее число зеркал.

3. Онлайн-обновление

Удерживайте клавишу программы, затем включите устройство, пока не появится «режим обновления!» ..

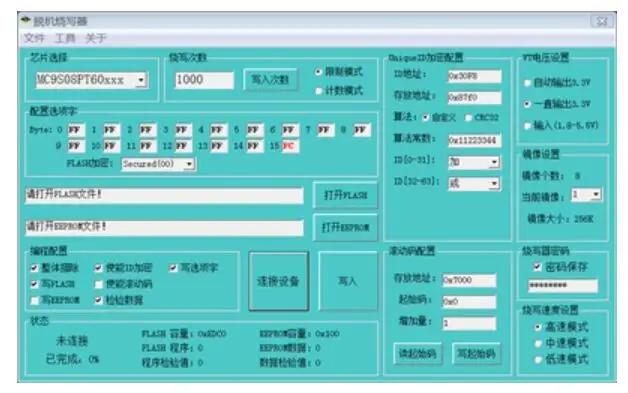

Откройте программное обеспечение ПК, подключите устройство, нажмите меню «инструменты-обновление», откройте файл обновления и нажмите кнопку «обновление».

Четыре. Зеркальный переключатель

После включения устройства нажмите клавишу программы, пока не появится звуковой сигнал.

Короткое нажатие на кнопку для переключения изображения.

Нажмите клавишу программирования для выхода или подождите автоматического выхода.

V. Поддерживающий чип

MKE, серия KEA.

Серия MKL.

Серия MK.

Серия MKV.

Серия MKM.

Серия MKW.

Серия S32K.

VI. Описание штифта

VT (напряжение 1,8-5V).

NC

SWDDIO

NC

SWDCLK

GND

GND

+ Выход 5 В (IMAX = 500 мА)

Сброс

Ключ (внешняя кнопка программирования, подключенная к 3-5 В, может поддерживать несколько соединений)

Семь. Подключите Описание цели

Основные Контакты: VT,SWDIO,SWDCLK,GND четыре должны быть подключены. Выбран сброс.

Режим 1:3 образования легкой пены. 3V системы, VT стопы включить 3,3 V выход может быть выход.

Вариант 2:5V система (в том случае, если MCU поддерживает 3,3 V, вариант 1 может использоваться), 5V булавки соединение VT pin-код.

Если напряжение другой системы или ток целевой платы превышает 500 мА, рекомендуется использовать самоуправляемую целевую плату и входной штырь VT.

Восемь. Прочтите инструкции по эксплуатации программы

1. Подключите компьютерное программное обеспечение к горелке, и горелка подключена к чипу цели.

2. Нажмите инструменты меню-прочитайте FLASH или EEPROM и подождите 100%.

3. Нажмите меню Файл-сохранить флэш-файл или файл EEPROM
