Dahua Cube 4MP QHD Wi Fi и подключение к сети Ethernet ip камера внешний интерфейс сигнализации

Dahua Cube 4MP QHD Wi Fi и подключение к сети Ethernet ip камера внешний интерфейс сигнализации

Cube 4mp-монитор вашего дома или бизнеса

Cube 4MP обеспечивает мониторинг в режиме реального времени, двустороннее аудио позволяет общаться с тем, кто находится на камере удаленно. Обнаружение PIR автоматически отправляет вам уведомление сразу при обнаружении движущейся цели, а цифровой порт ввода/вывода позволяет подключать детекторы, датчики, биперы и т. Д.

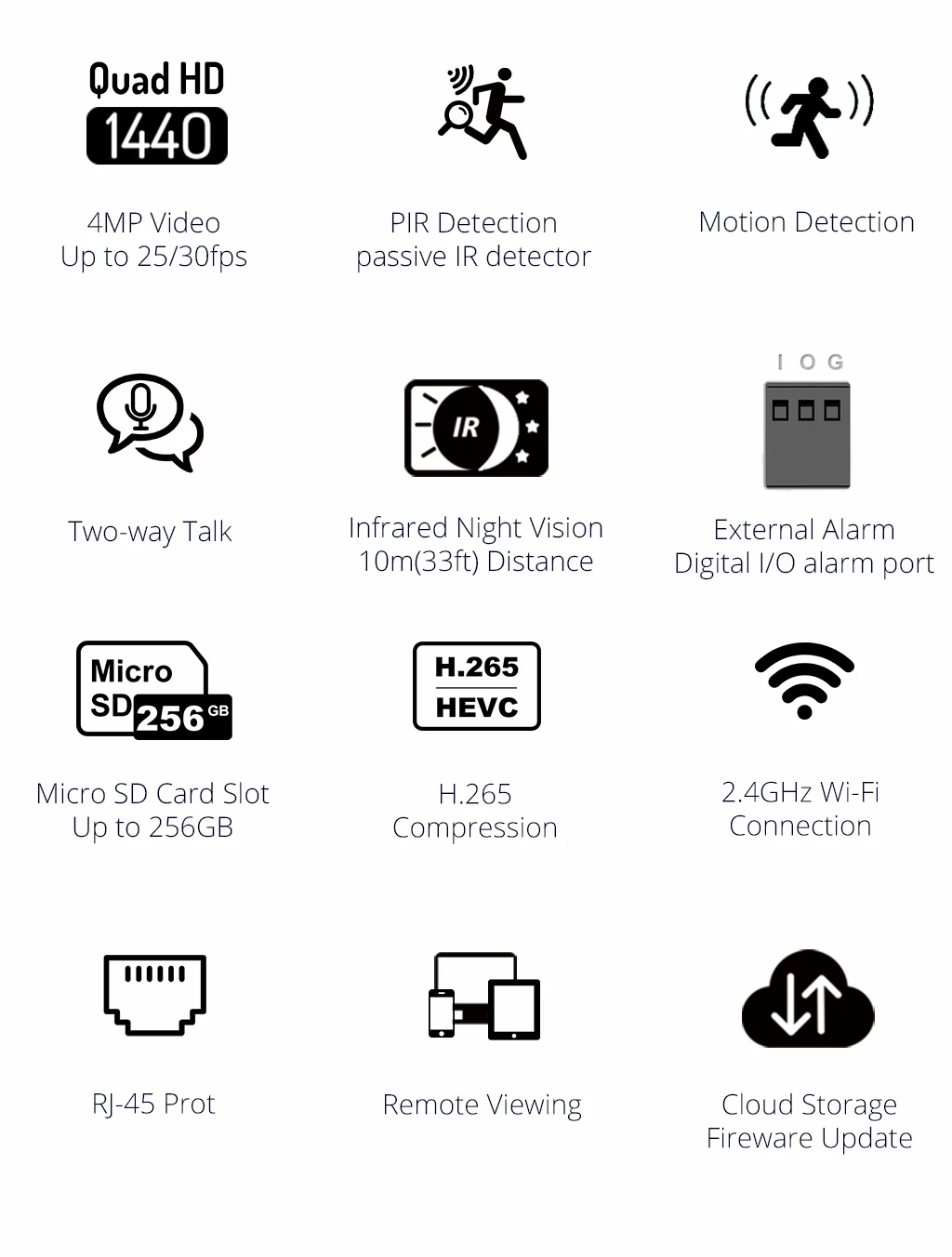

4MP видео | Обнаружение PIR | Внешний интерфейс сигнализации | Обнаружение звука | Двусторонний разговор | Wi-Fi подключение | Облако

▲ 4MP QHD видео и H.265 сжатие

Разрешение 4MP(2560 x 1440px) QHD и ультрасовременное сжатие H.265 позволяют увидеть больше деталей, не беспокоясь о месте хранения и полосе пропускания сети.

▲ Интерфейс сигнализации

Цифровой порт ввода/вывода позволяет подключать детекторы, датчики, биперы и так далее к кубу 4MP.

▲ Обнаружения пассивного ИК-датчика

PIR (Пассивный ИК-детектор автоматически отправляет уведомление на ваш смартфон, когда он обнаруживает кого-то, сохраняя ваше внимание о том, что происходит из любого места.

▲ Обнаружения звука

Отправляет мгновенные оповещения на ваш смартфон, когда он обнаруживает, что ребенок плачет или какой-либо другой ненормальный звук, позволяя вам знать, что происходит дома из любого места.

▲ Двусторонняя обратная связь

Встроенный динамик и микрофон с функцией подавления эха позволяют вам общаться с домашними животными и семьей или отговаривать нежелательных гостей.

▲ 24/7 защита

Режим ночного видения автоматически включается и выключается. Передовые ИК-алгоритм обеспечивают четкую картинку даже в полной темноте.

▲ Несколько Способы установки

Легко управлять потолочным, настенным и настольным типом.

Технические характеристики

▼ Камера

● 1/3» 4-мегапиксельная прогрессивныйcmos
● 4 МП (2560x1440)
● Ночное видение: расстояние 10 м (33 фута)
● 2,8 мм фиксированные линзы
● Поле зрения: 97 °(H), 52 °(V), 115 °(D)

▼ Сети

• 1x100 Мбит Ethernet порт
● Wi-Fi:IEEE802.11b/g/n, 50 м открытое поле
● Приложение Imou Life: iOS, Android
● Гофрированных оцинкованных, Onvif
● Веб-интерфейс

▼ Видео и аудио

● Сжатие видео: H.265/H.264
● Частота кадров до 25/30fps
● Двустороннее аудио

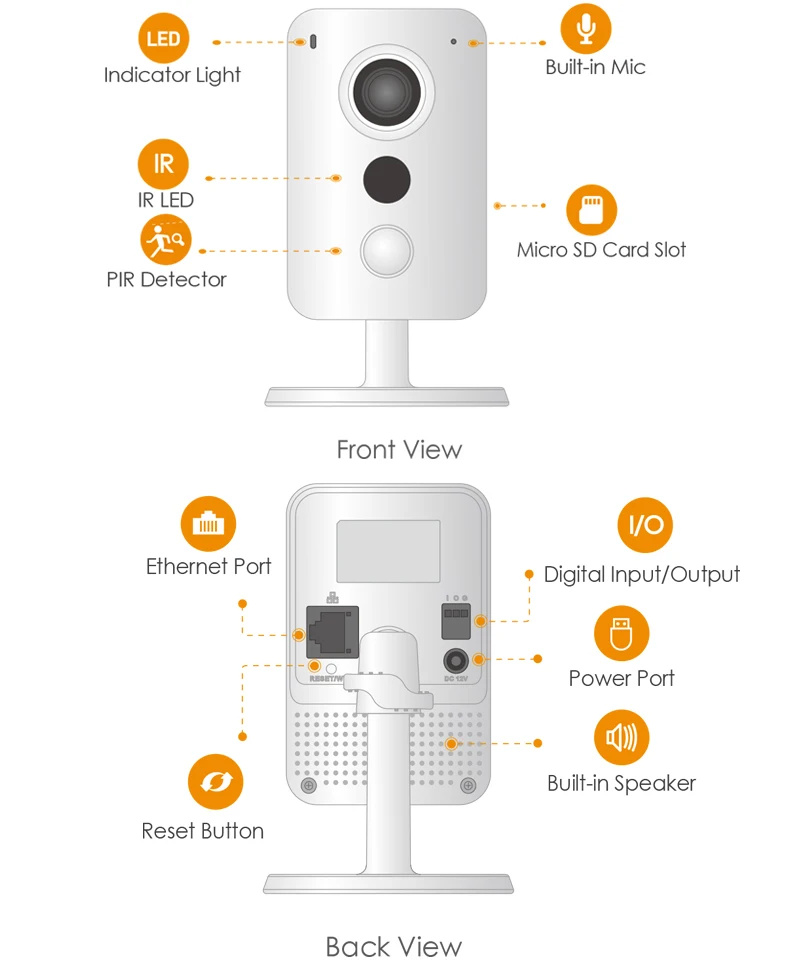

▼ Вспомогательный интерфейс

● Слот для карт Micro SD (до 256 ГБ)
● Встроенный микрофон и динамик
● Интерфейс входа/выхода сигнала тревоги
● Кнопка сброса

▼ Уведомления управления

• Обнаружение движения
● Настраиваемая область
● Аномальный звуковой сигнал
● Обнаружения пассивного ИК-датчика

▼ Общего

● Источник питания постоянного тока 12V1A
● Потребляемая мощность:<4 Вт
● Рабочая среда: -10 °C ~ + 45 °C, менее 95% относительной влажности
● Размеры: Φ78.5 × 90,5 × 127,8 мм (Φ3.1 × 3,6 × 5 дюймов)
● Вес: 310 г
● Сертификат Европейского соответствия, сертификат независимого Испытательного и сертификационного FCC, аддитивного цветового пространства

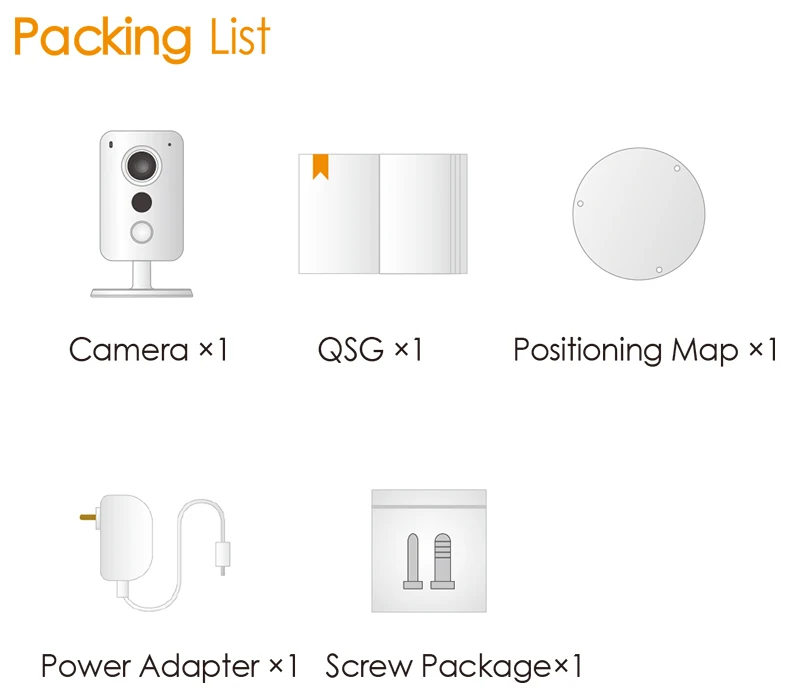

Что в коробке

-1x камера

-1x руководство по быстрому запуску

-1x адаптер питания

-1x винт пакет

-1х установочная карта положения

Подключение сигнала тревоги вход/выход

Камера может подключаться к внешнему сигнальному входу/выходу устройства через цифровой вход/выход.

■ Шаг 1:
Подключите устройство ввода сигнала тревоги к выходу сигнала тревоги на конце порта ввода/вывода. Смотрите следующую картинку.

Устройство собирает различные состояния входного порта сигнализации, когда входной сигнал находится на холостом ходу и заземляется.
● Устройство собирает логику «1», когда входной сигнал подключается к + 3 В до + 5 В или на холостом ходу.
● Устройство собирает логику «0» при заземлении входного сигнала.

■ Шаг 2:
Подключите устройство вывода сигнала тревоги к выходу сигнала тревоги на конце порта ввода/вывода. Выход будильника-выход открытого стока, который работает в следующих режимах.

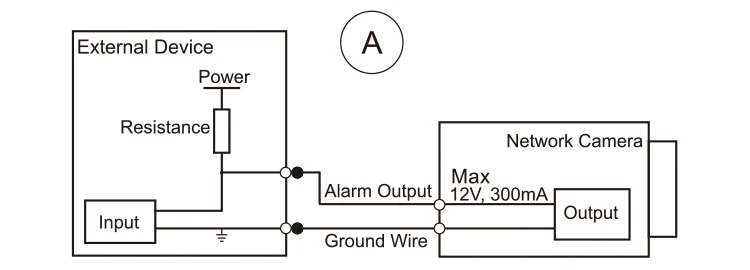

● Режим A: применение уровня. Сигнал тревоги выдает высокий и низкий уровень, и выход сигнала тревоги является OD, который требует внешнего сопротивления подтягивания (10K Ом типично) для работы. Максимальный уровень внешнего подтягивания составляет 12 В, максимальный ток порта-300 мА, а выходной сигнал по умолчанию-высокий уровень (внешнее подтягивающее напряжение). Выходной сигнал по умолчанию переключается на низкий уровень, когда есть сигнал тревоги (если рабочий ток ниже 300 мА, выходное напряжение низкого уровня ниже 0,8 в).

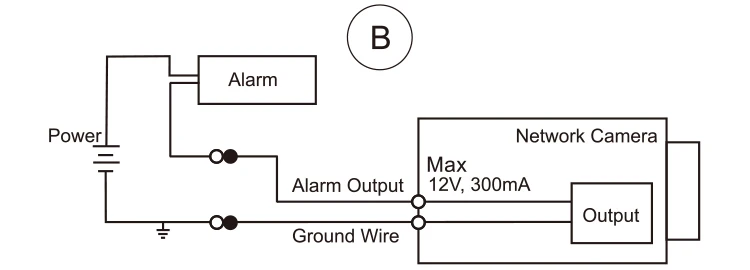

● Режим B: Переключение приложения. Сигнал тревоги используется для привода внешней цепи, максимальное напряжение составляет 12 в, а максимальный ток-300 мА. Если напряжение выше 12 В, используйте дополнительное электрическое реле.

■ Шаг 3:
Войдите в веб-интерфейс и настройте сигнал тревоги и сигнал тревоги в настройке сигнализации.

● Сигнал тревоги в веб-интерфейсе соответствует сигнальному входу конца порта ввода/вывода. Будет сигнал тревоги высокого и низкого уровня, генерируемый устройством ввода сигнала тревоги, когда сигнал тревоги происходит, установите режим ввода в "нет" (по умолчанию) если входной сигнал будильника логический «0» и «NC», если входной сигнал будильника логический «1».

● Выход сигнала тревоги в веб-интерфейсе соответствует выходу сигнала тревоги на конце устройства, который также является выходом сигнала тревоги на конце порта ввода/вывода.

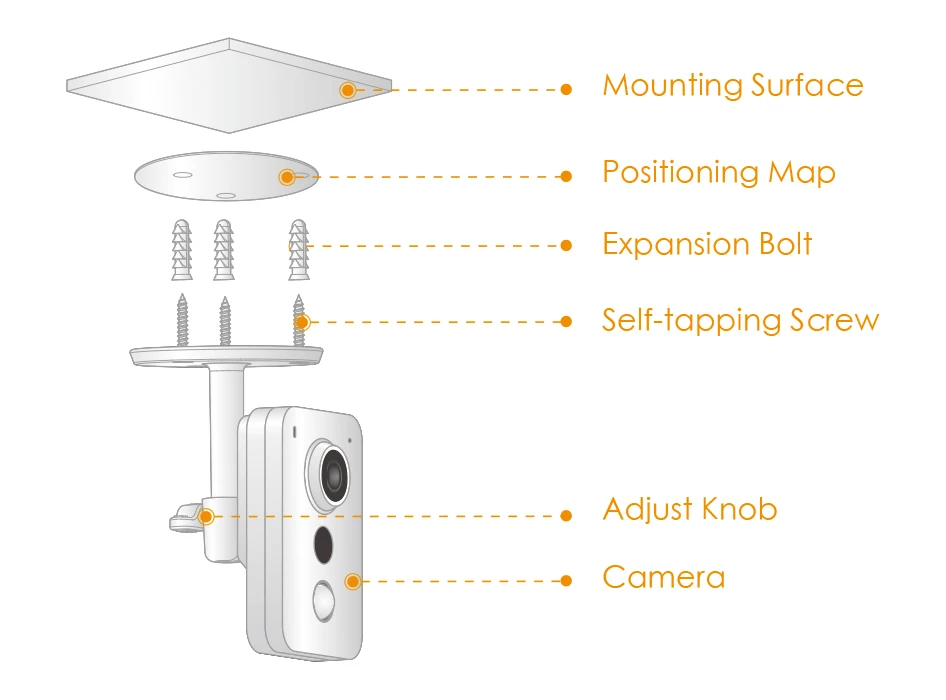

Установка камеры

Примечание: Убедитесь, что монтажная поверхность достаточно прочная, чтобы удерживать по крайней мере в три раза больше веса устройства.

• Шаг 1: Просверлите винтовые отверстия на монтажной поверхности, как показано на карте позиционирования, а затем поместите в расширительные болты.

• Шаг 2: Прикрепите пьедестал камеры к монтажной поверхности с помощью саморезов.

♦ Шаг 3: Подключите кабель и начните работу камеры.

• Шаг 4: ослабьте регулятор регулировки и отрегулируйте камеру в правильном положении наблюдения по мере необходимости.

• Шаг 5: Закрепите ручку регулировки для фиксации камеры.
