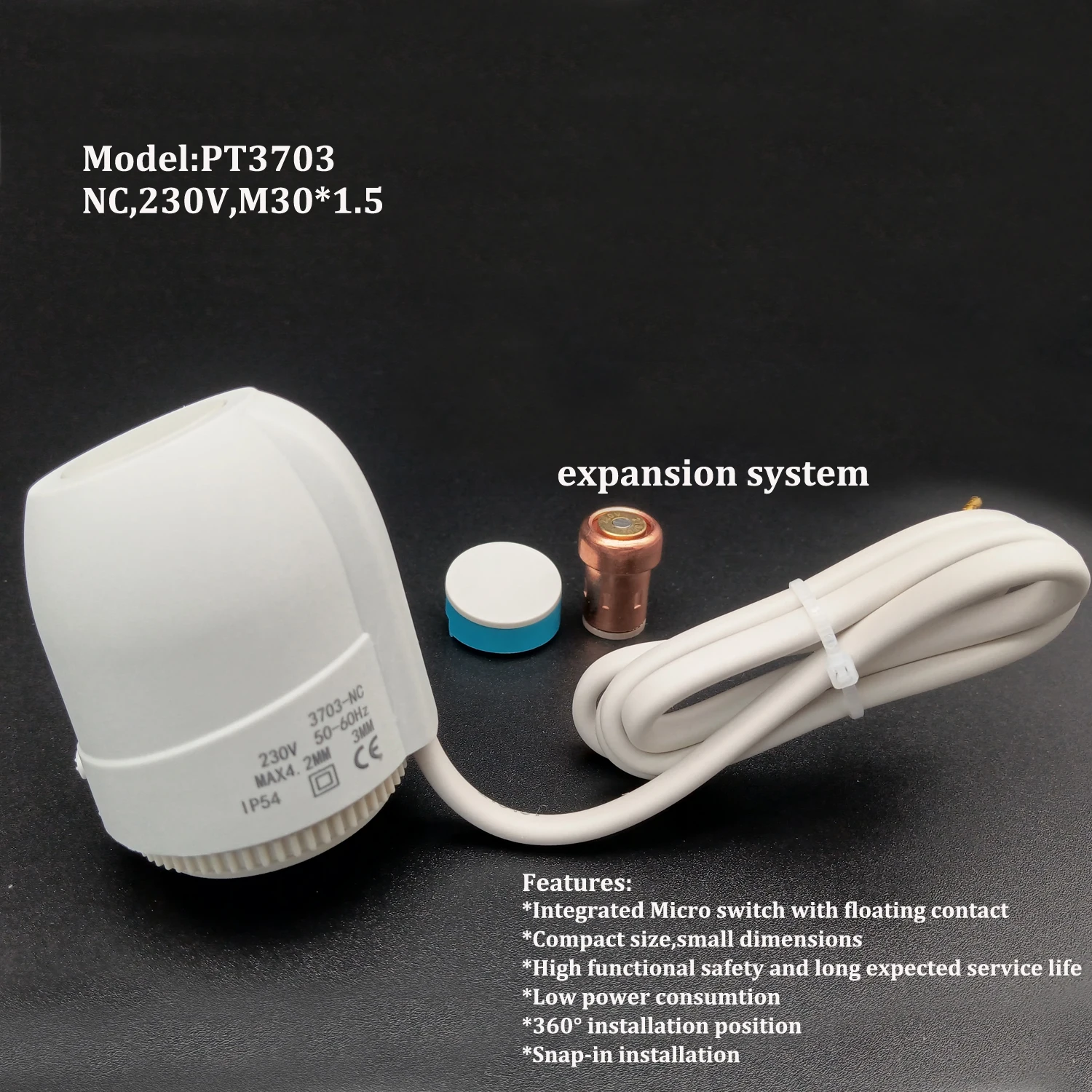

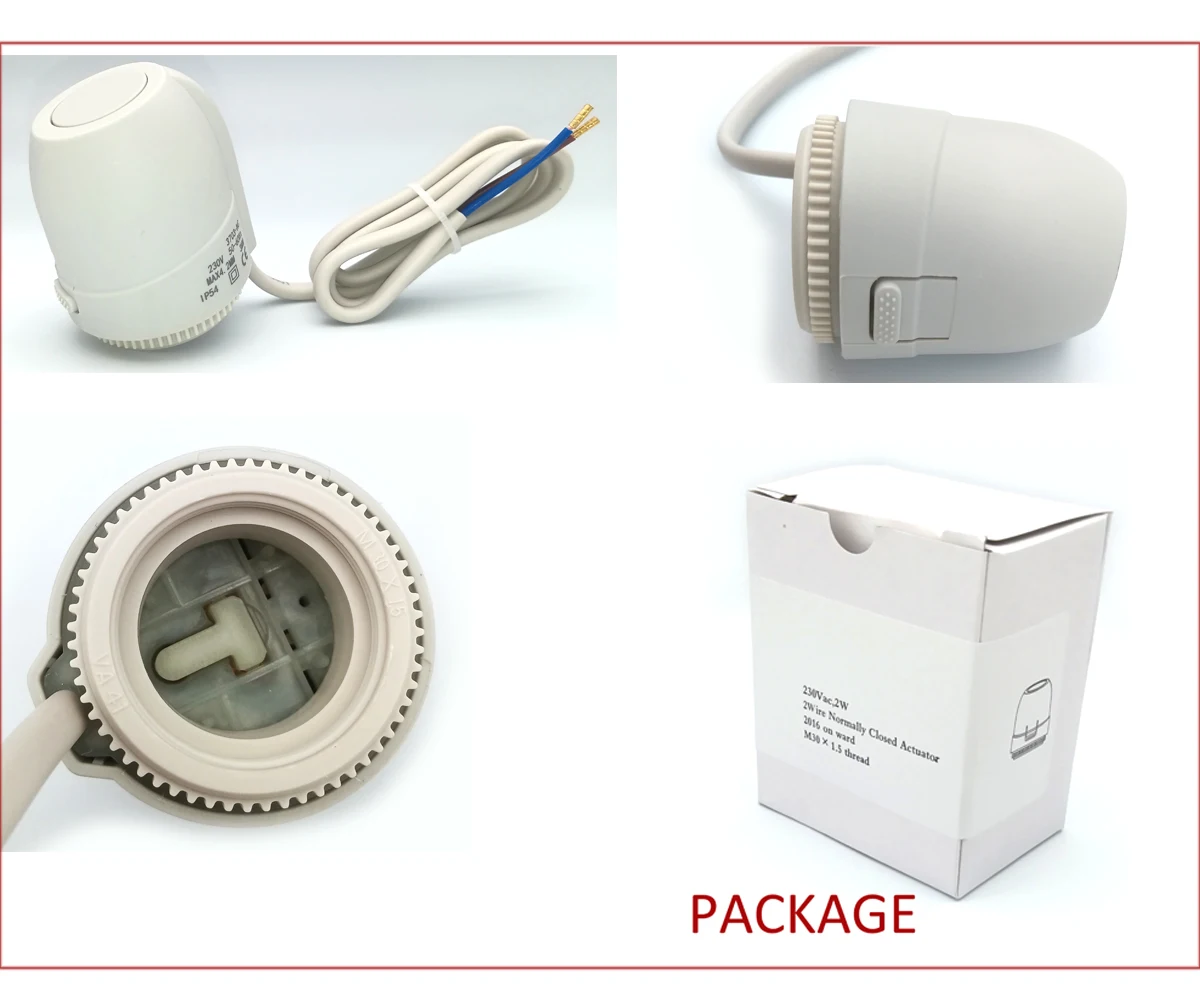

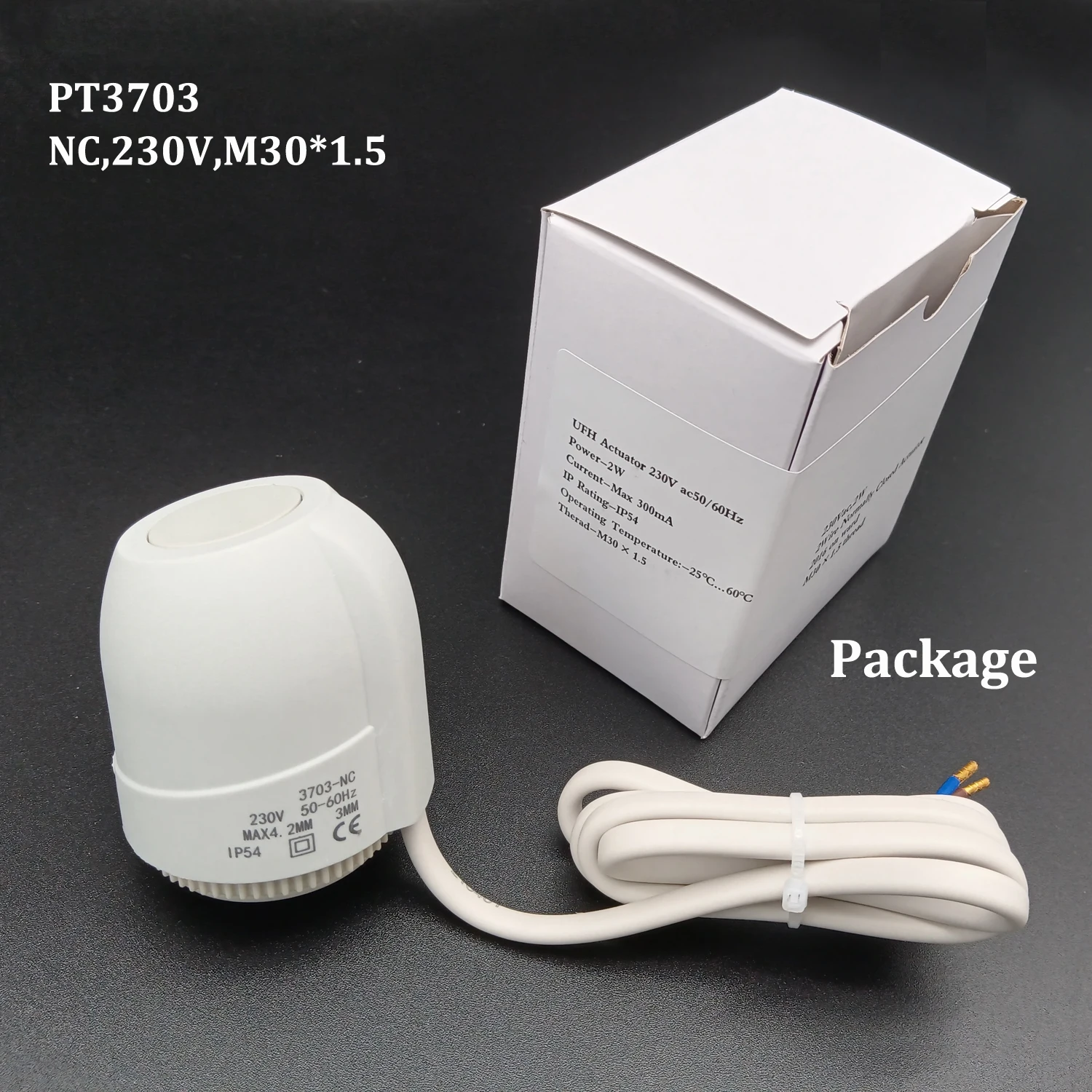

СЕРВОПРИВОД ЭЛЕКТРОТЕРМИЧЕСКИЙ 230V,NC,M30*1.5,Сертифицирован:CE

1.Назначение и область применения-Модель:PT3703

1.1.Электротермические сервоприводы предназначены для управления термостатическими клапанами климатических систем по команде комнатного термостата, контроллера или ручного переключателя.

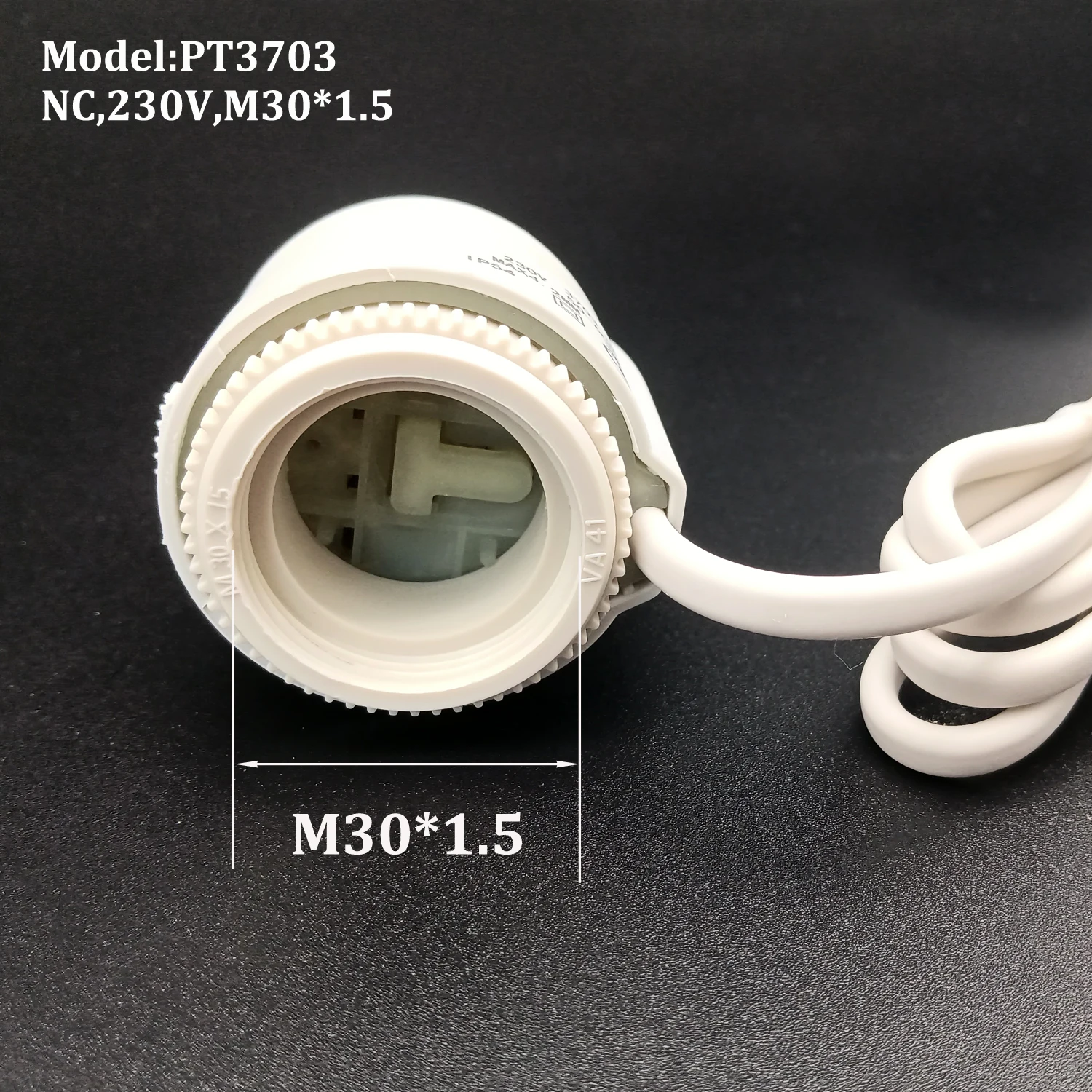

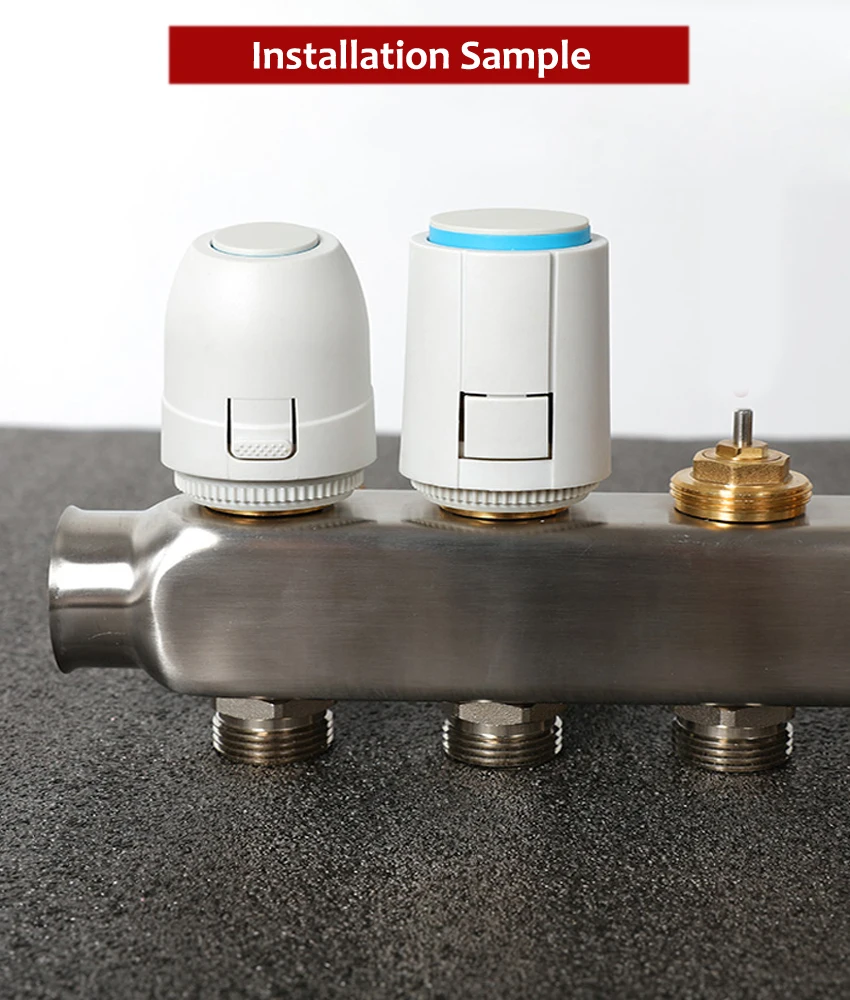

1.2.Сервоприводы могут используются совместно с радиаторными термостатическими клапанами, коллекторными группами, а также с прочими термостатическими клапанами, имеющими присоединительный размер М30х1,5.

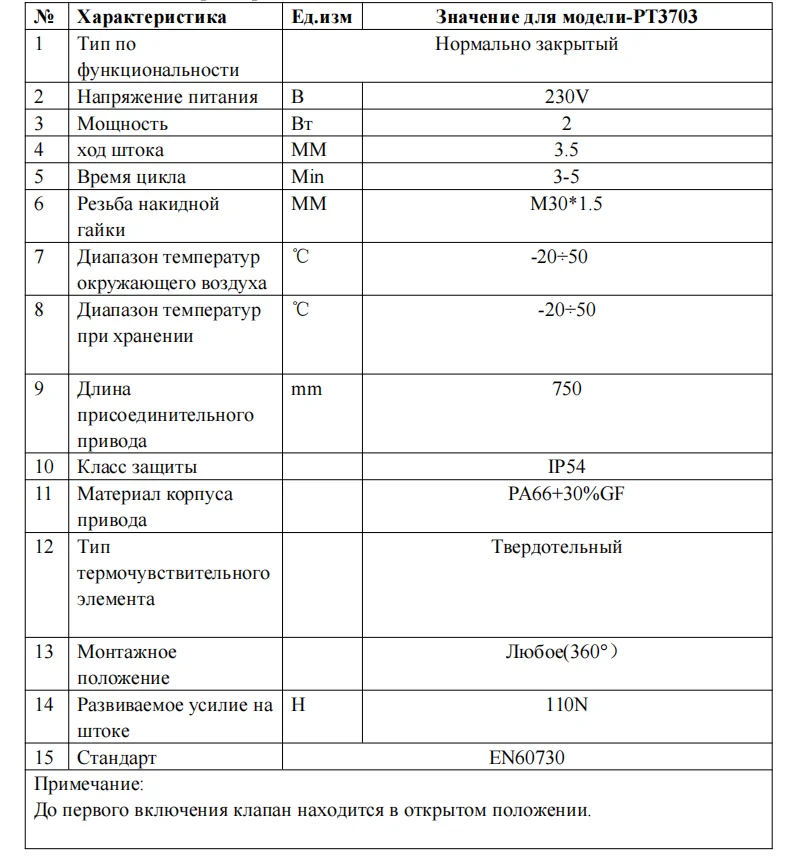

2.Технические характеристики

3.Указания по монжажу

3.1. Привод может монтироваться в любом монтажном положении.

3.2. И нормально закрытый, и нормально открытый приводы первоначально (до первого включения) находятся в открытом положении, что облегчает их установку на термостатический клапан.

3.3.Порядок установки:
- проверить совместимость клапана и привода ;
- на клапан установить резьбовой адаптер, прилагающийся к приводу (рис.1);
- надеть привод на адаптер до защелкивания фиксатора (рис.2).

3.4. Порядок демонтажа сервопривода

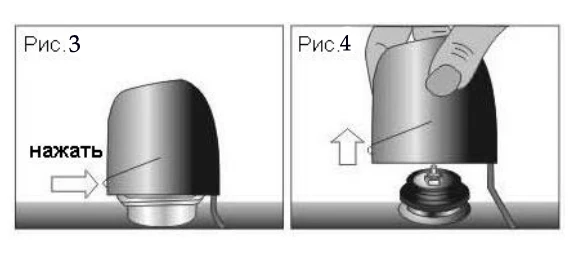

-слегка надавить на корпус привода сбоку (рис.3);
-потянув корпус вверх, снять привод с адаптера (рис.4).

3.5. Использование какого-либо инструмента для установки привода не допускается.

3.6. Использование уплотнительных материалов в резьбовом соединение привода не требуется.

3.7. Электрические соединения привода следует выполнять в соответствии со
следующей схемой:

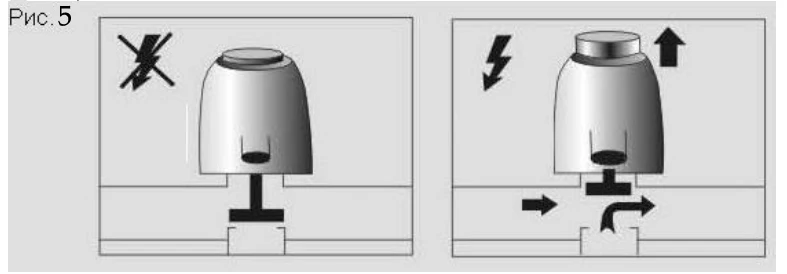

3.8.Нормально закрытый привод при отсутствии напряжения закрывает термостатический клапан. При подаче напряжения клапан открывается (рис.5).

3.8.1При правильной установке и закрытом клапане индикатор движения штока должен выступать над корпусом на 0,5 мм (рис.6).

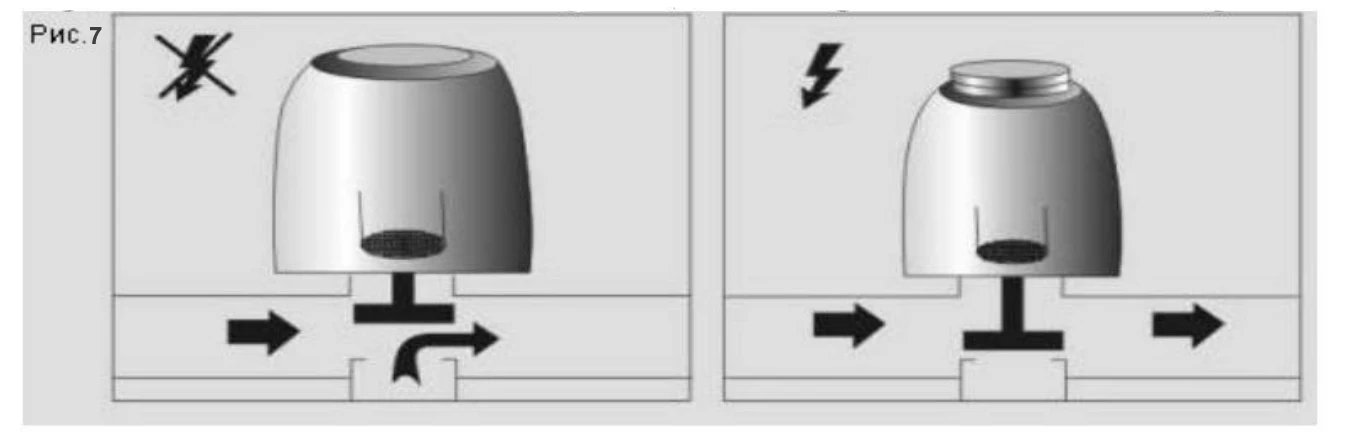

3.9.Нормально открытый привод при отсутствии напряжения открывает термостатический клапан. При подаче напряжения клапан закрывается (рис.7).

4.Принцип действия привода

4.1. В основу работы электротермического привода положен принцип расширения тел при нагревании. Электрический ток, поданный на привод,проходит через греющий нихромовый проводник, который нагревает армопарафин, находящийся в герметической емкости. Расширяющийся от нагревания армопарафин воздействует на шток привода, выталкивая его из герметичной ёмкости.. При снятии с привода электропитания, рабочее тело в емкости остывает и уменьшается в объёме. Пружина возвращает шток в исходное положение.

4.2. В нормально закрытых клапанах поступательное движение штока герметичной ёмкости с помощью рычага преобразуется в обратное по направлению движение штока клапана.
