Обновление DDCSV3.1 3/4 axis 500 кГц G-код Автономный контроллер для замены контроллера Mach3

Обновление DDCSV3.1 3/4 axis 500 кГц G-код Автономный контроллер для замены контроллера Mach3

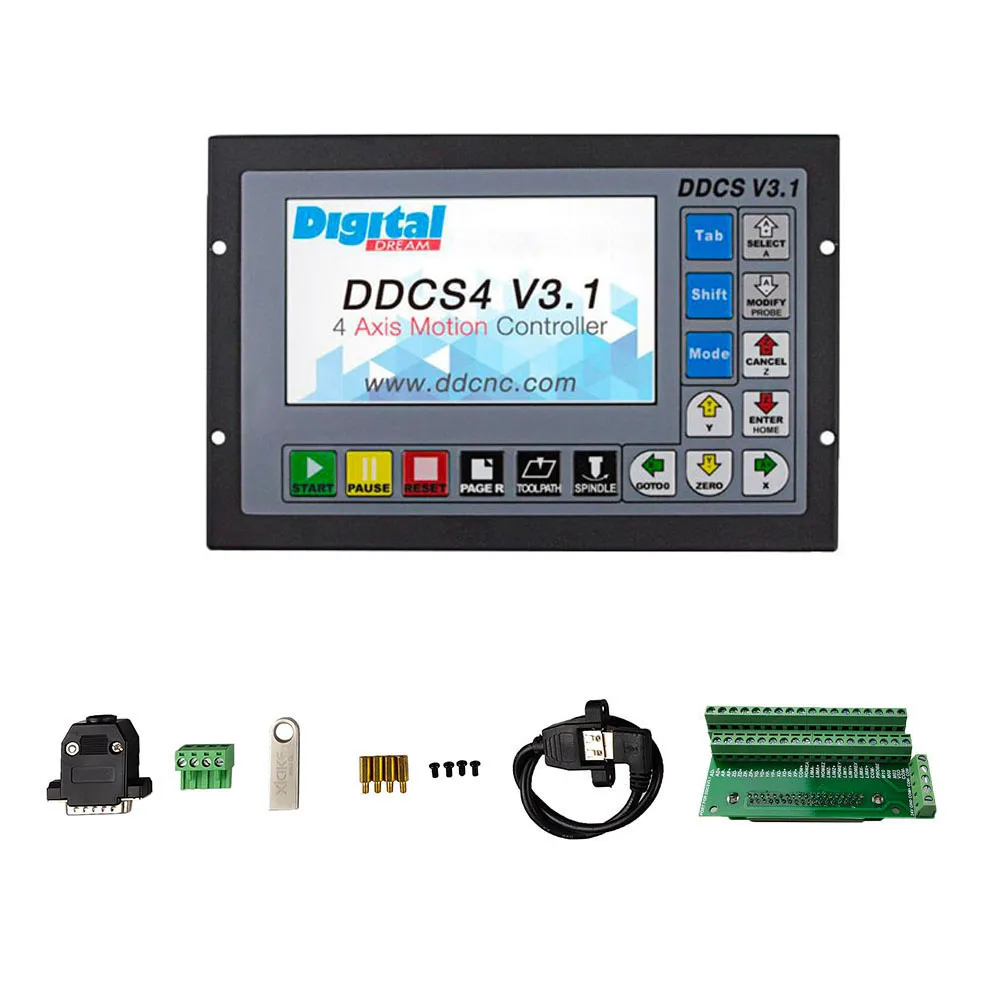

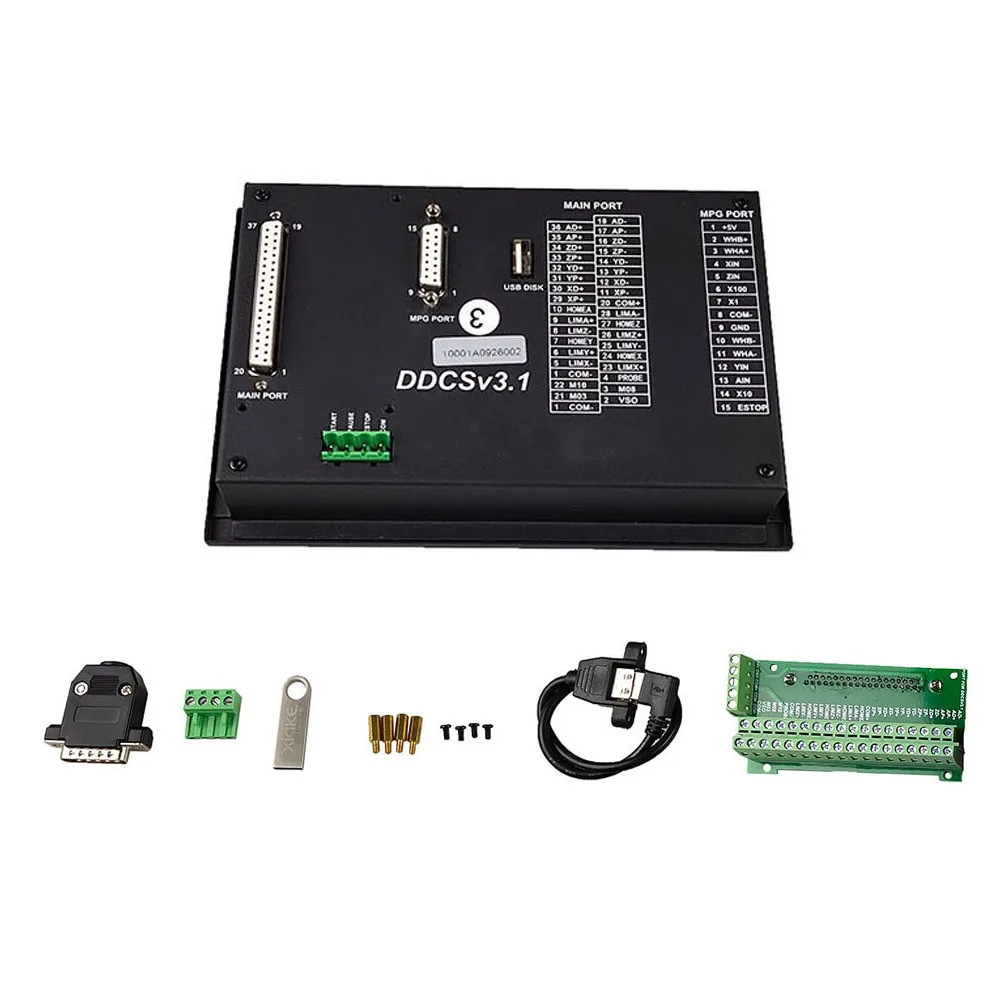

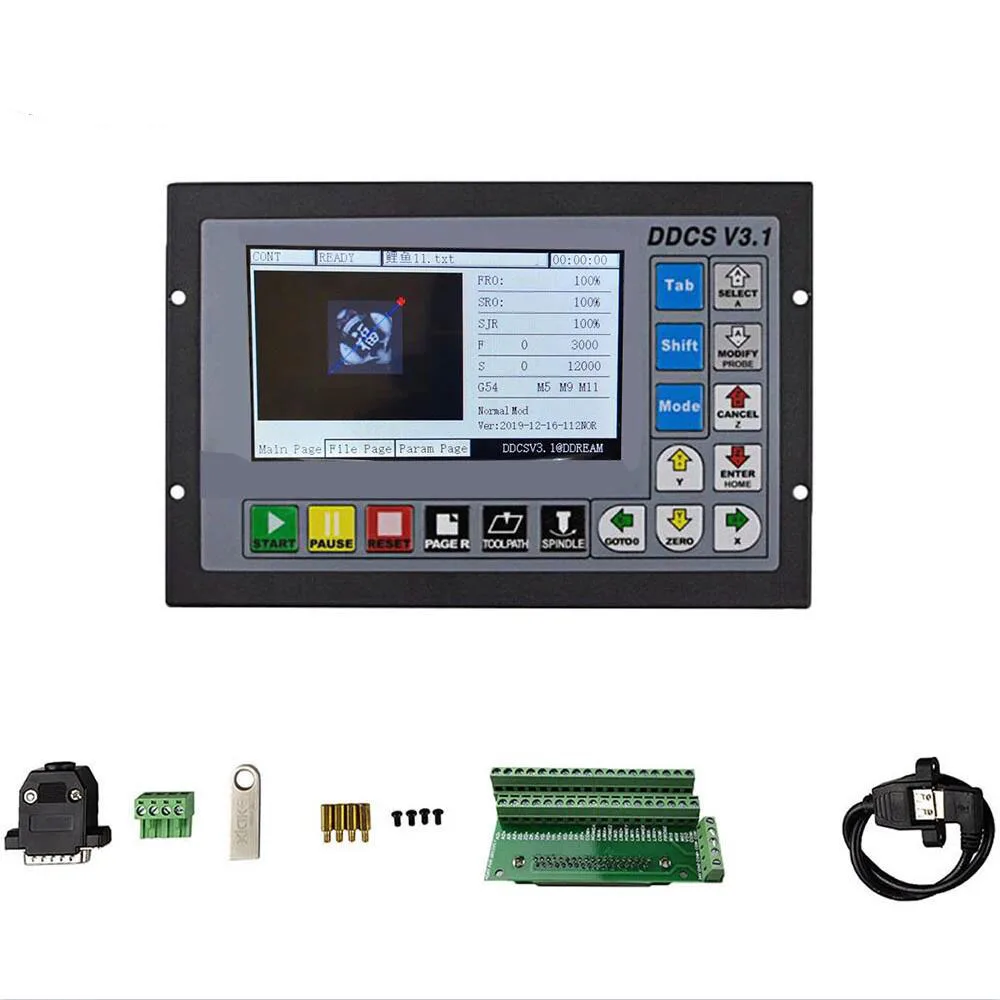

Список продуктов:

Контроллер * 1
Клеммная колодка * 1
U диск * 1
Детали

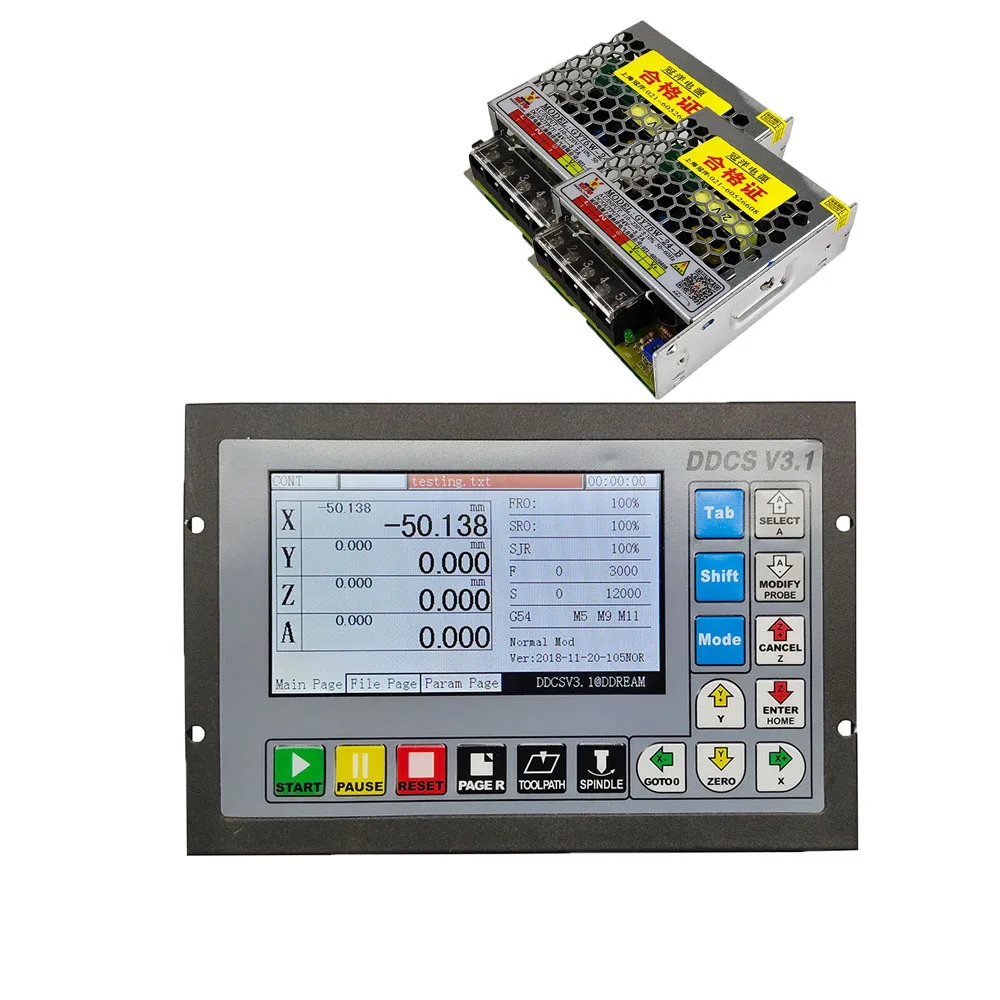

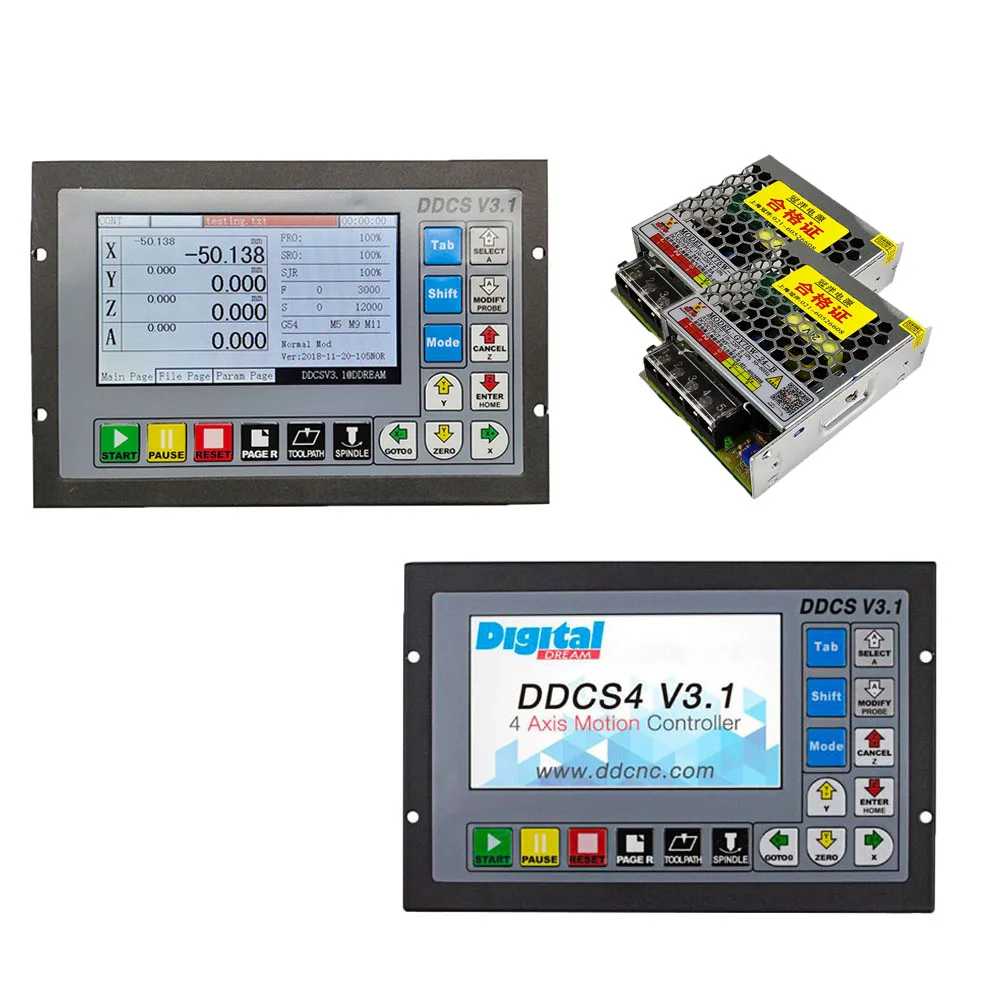

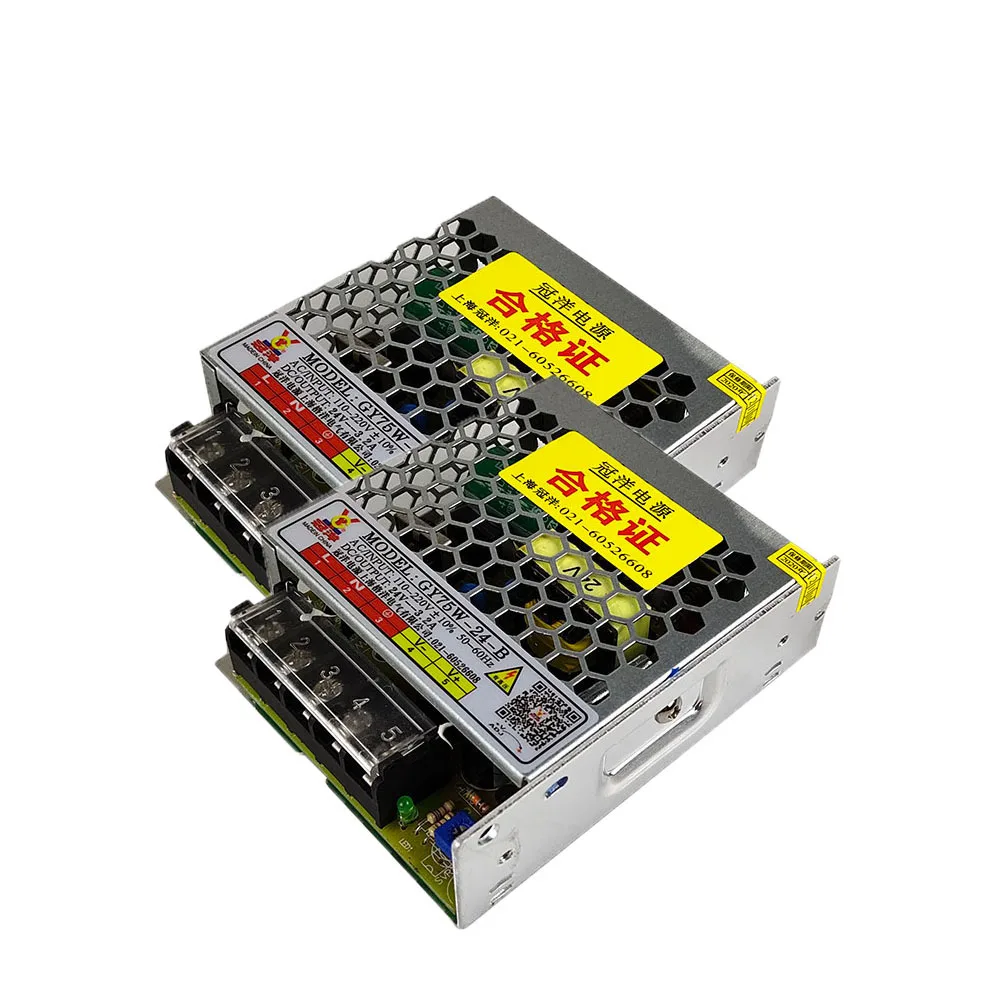

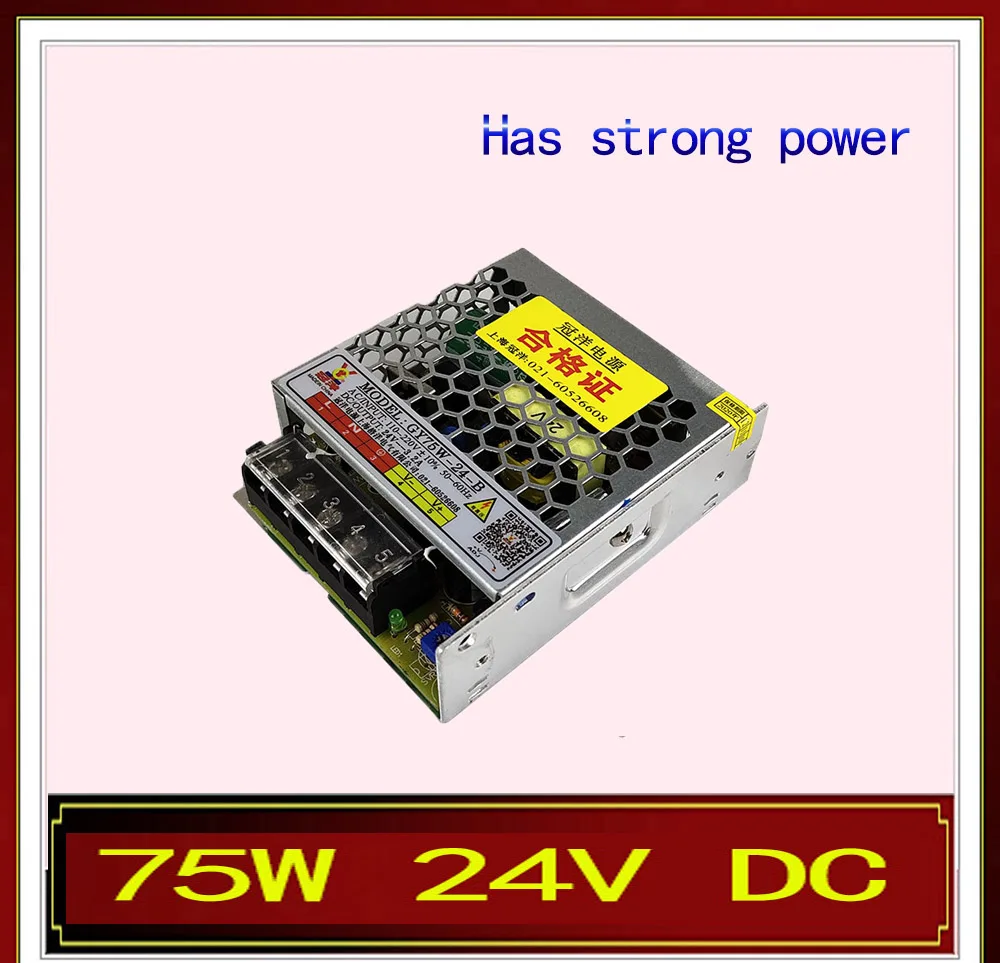

75W2 4V импульсный источник питания * 2

Параметры производительности:

1) 16-канальная оптопара изолированный цифровой входной интерфейс, 3 оптопары изолированные цифровой вход и выход;
2) новая версия улучшает алгоритм, поддерживает гибкую циркулярную интерполяцию и исправляет недостатки в круговой интерполяции команд в старой версии;
3) 1 канал 0-10 в управления скоростью вращения шпинделя аналоговый выходной интерфейс (может быть изменен на выход ШИМ);
4) 3-4 оси импульсного направления использует дифференциальный выход, максимальная интерполяция импульсной выходной частоты 500 кГц;
5) основной чип управления ARM9, чип FPGA core;
6) 5 дюймов TFT экран, разрешение: 480x272, 17 операционных клавиш;

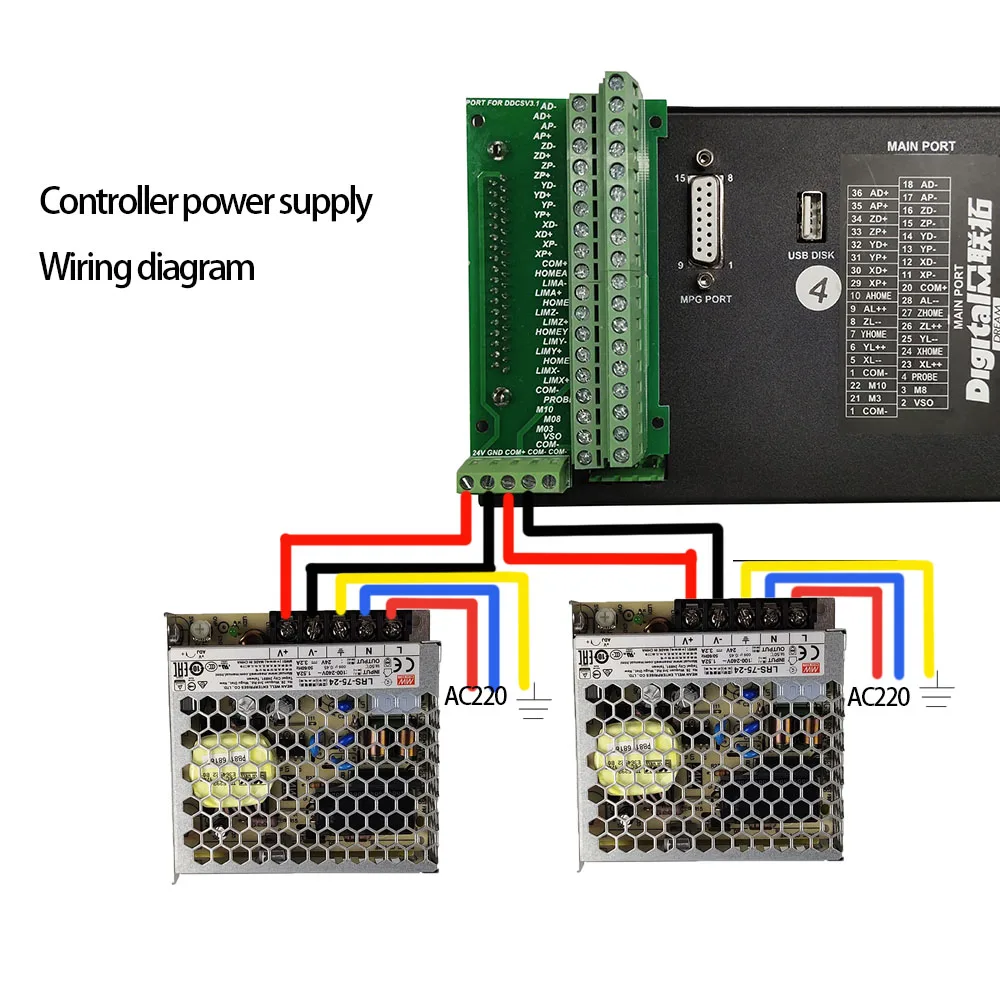

7) основным контрольным оборудованием является 24VDC вход питания, требования к емкости тока не менее 0,5a;
8) вход питания порта IO также 24VDC, и требования к емкости тока не менее 0,5a; Все порты IO не должны быть настроены с внешним источником питания, таким как
Подключите реле и тому подобное;
9) Поддержка u-диска для чтения команды G, размер командного файла G не требуется;
10) Поддержка стандартного MPG;
11) Поддержка кнопочной одноосевой ручной пробежки и управления связью и расстоянием;
12) поддерживает быструю работу в указанном положении;
13) Поддержка мульти-координатной системы (Автоматическое сохранение питания);
14) с памятью точки останова, функция автоматической защиты отключения питания;
15) Поддержка сохранения функции точки останова (Автоматическое сохранение, нажав кнопку паузы во время работы, автоматическое сохранение после выключения питания);

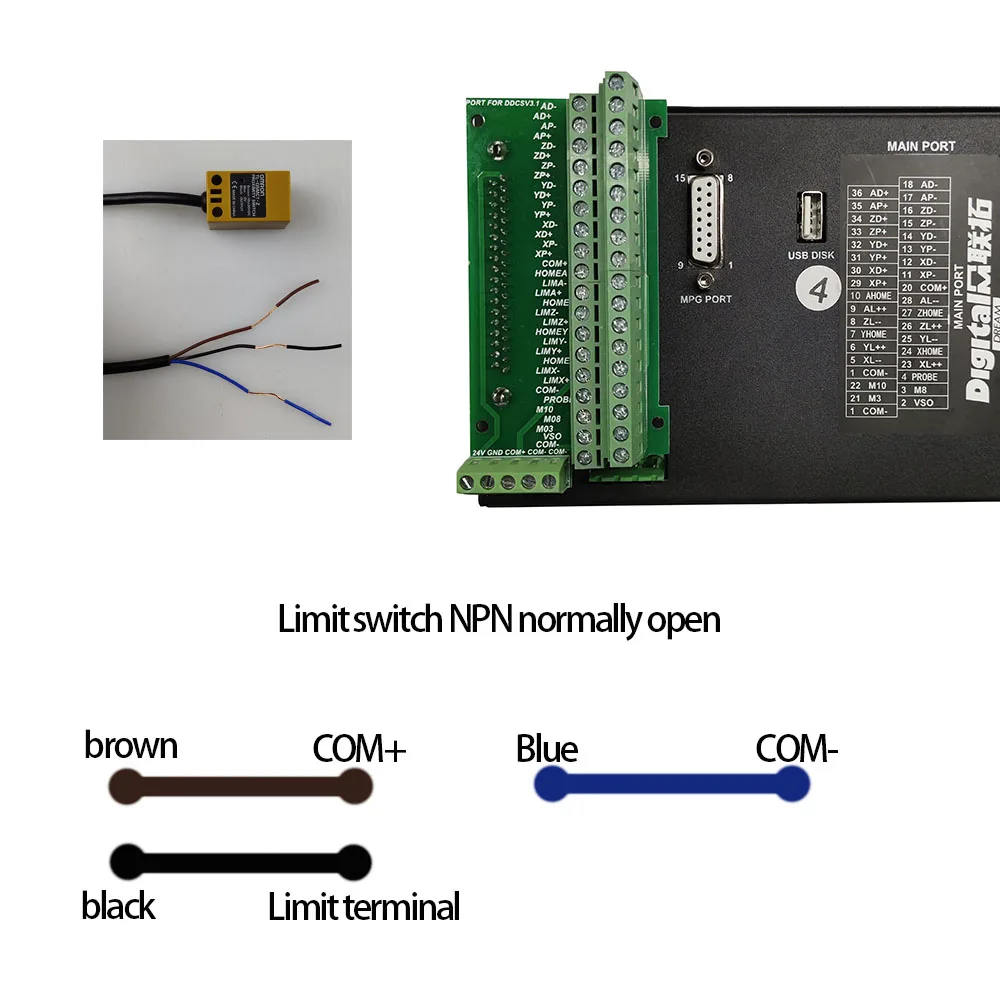

16) контроллер поддерживает только тип NPN переключатели;
17) новая версия изготовлена из листового металла, который является атмосферным и имеет лучшую способность анти-помех.

Особенности:

1) американские и имперские единицы в системе могут быть преобразованы;
2) маховик MPG Главная страница управления, файл страница и страница конфигурации, расширенная клавиатура также может работать и редактировать контроллер;
3) новая пробная функция резки, обработка одной линии,
4) Функция настройки инструмента увеличена до 4 режимов;
5) программное обеспечение значительно настраивается и оптимизируется, и конфигурация параметров значительно увеличивается, чтобы сделать производительность более мощной и надежной;
6) Язык контроллера-китайский/английский/русский

Внешний вид продукта структура и размер:

Можно встроить в шкаф, сделать 4 отверстия в шкафу, затем вставить устройство, использовать 4 винта для блокировки изнутри
Устройство может быть закреплено на шкафу для легкой установки.

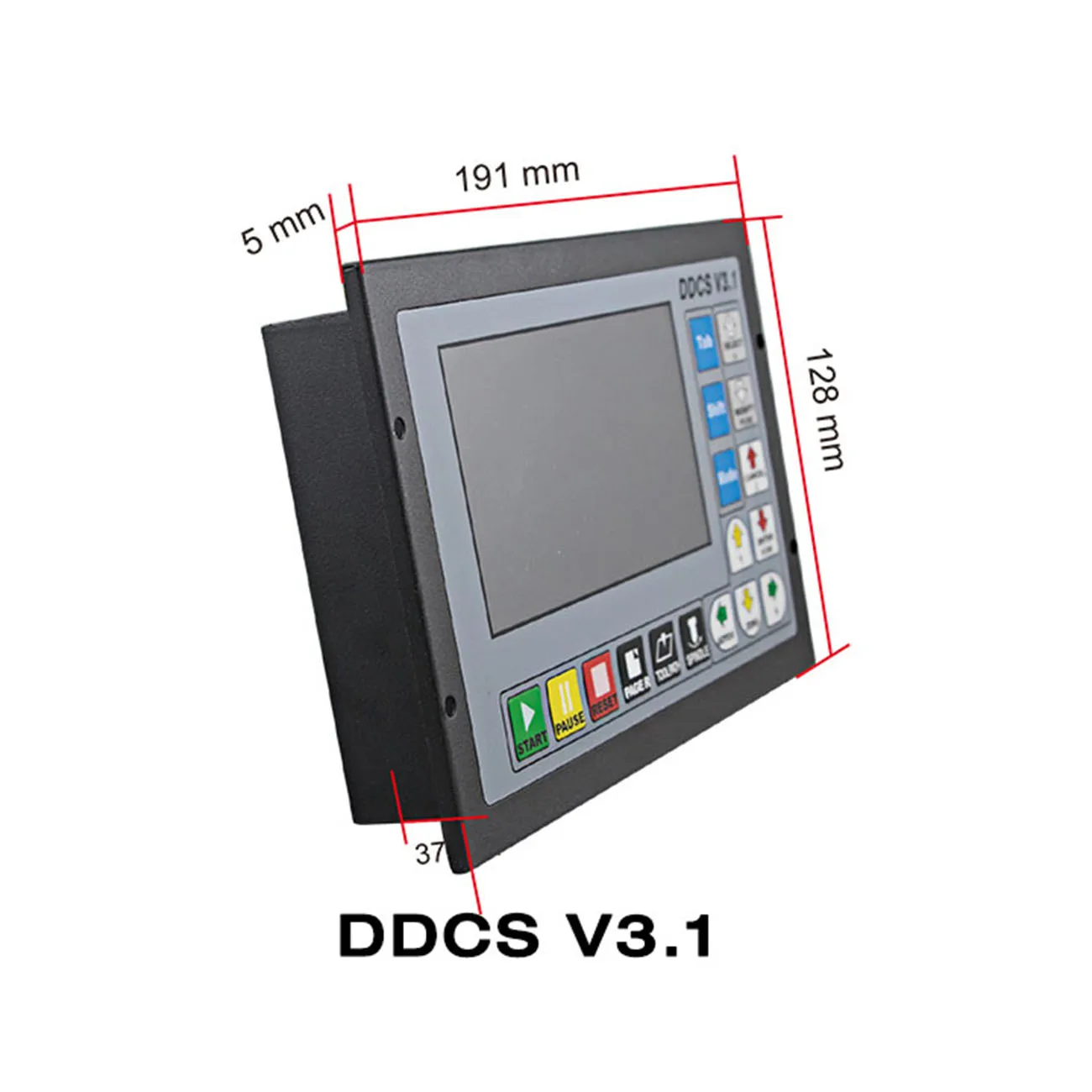

Размер панели продукта 191 мм * 128 мм * 5 мм;
Размер корпуса 191 мм * 128 мм * 37 мм;

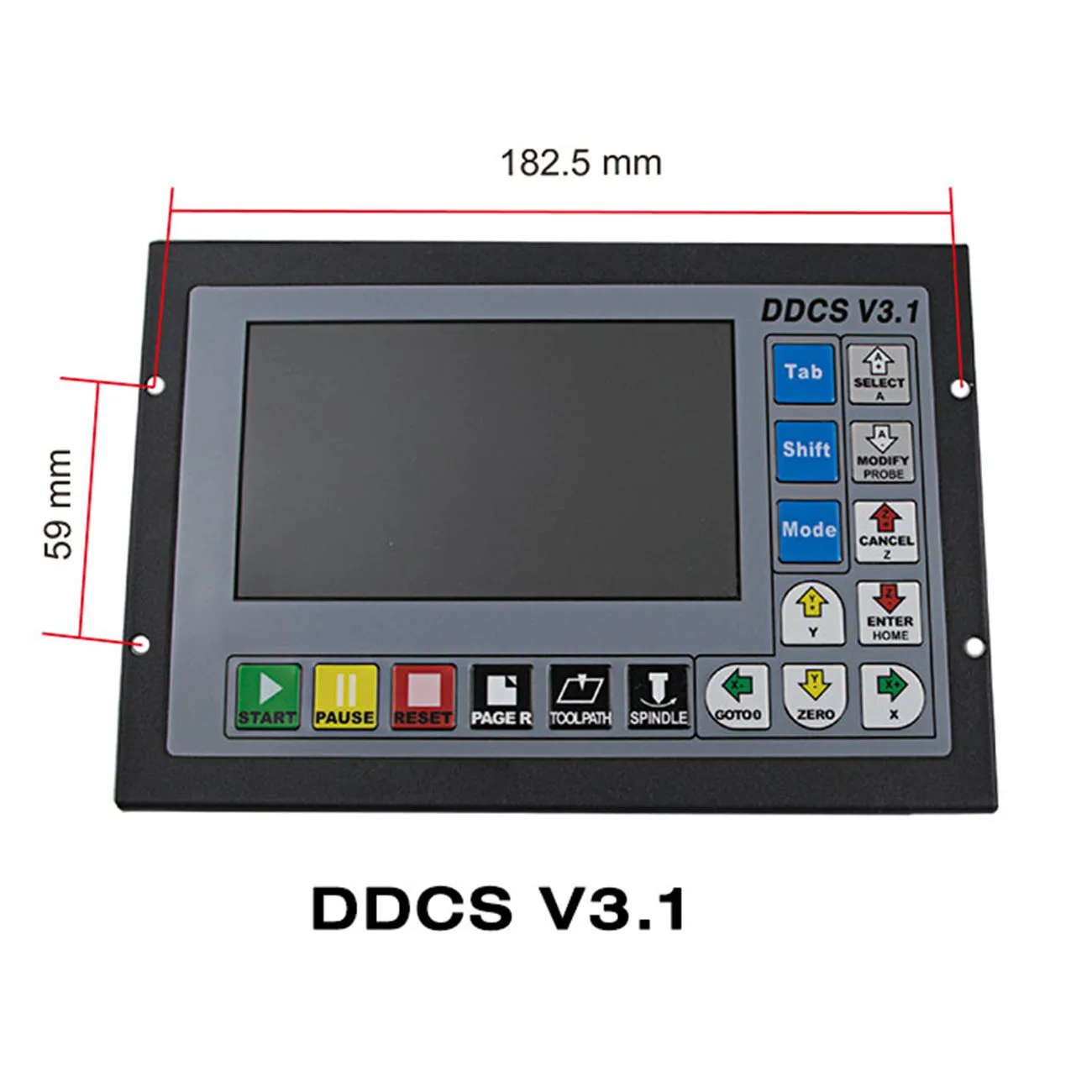

Размер монтажного отверстия шкафа составляет 182,5 мм * 59 мм.

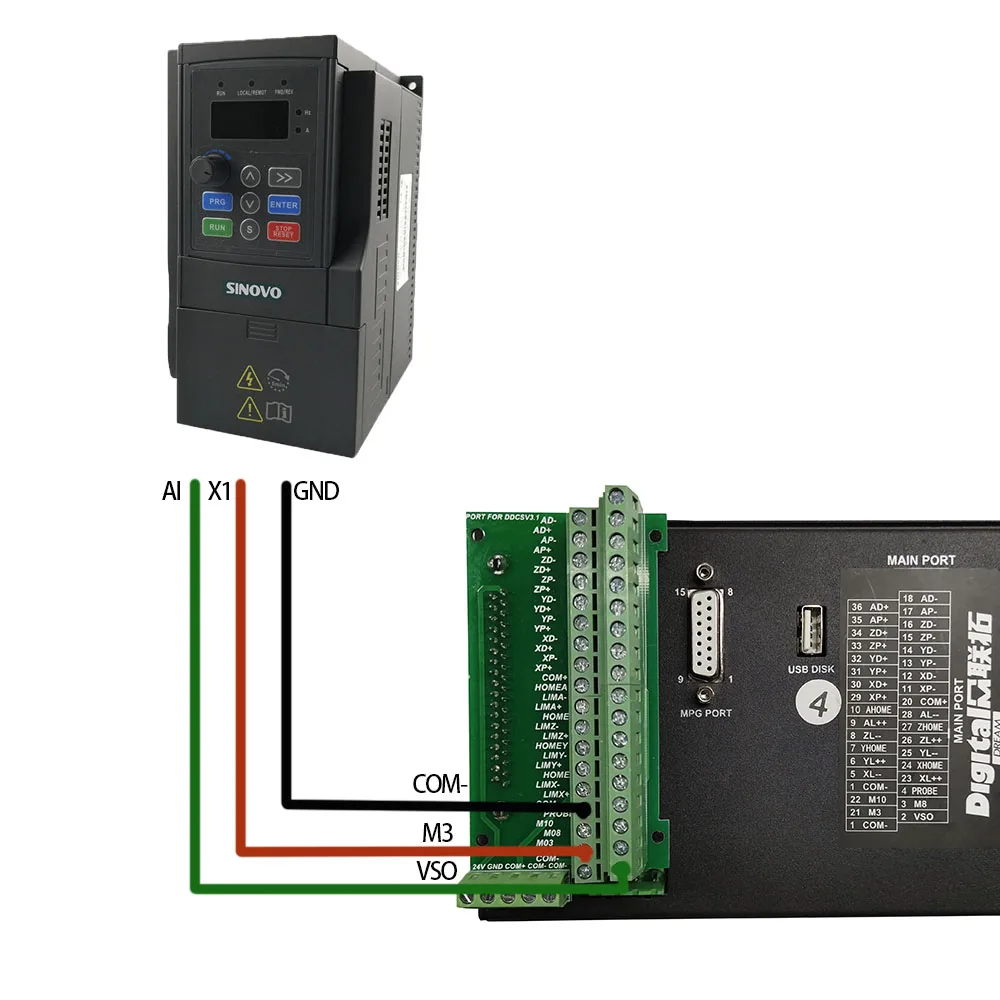

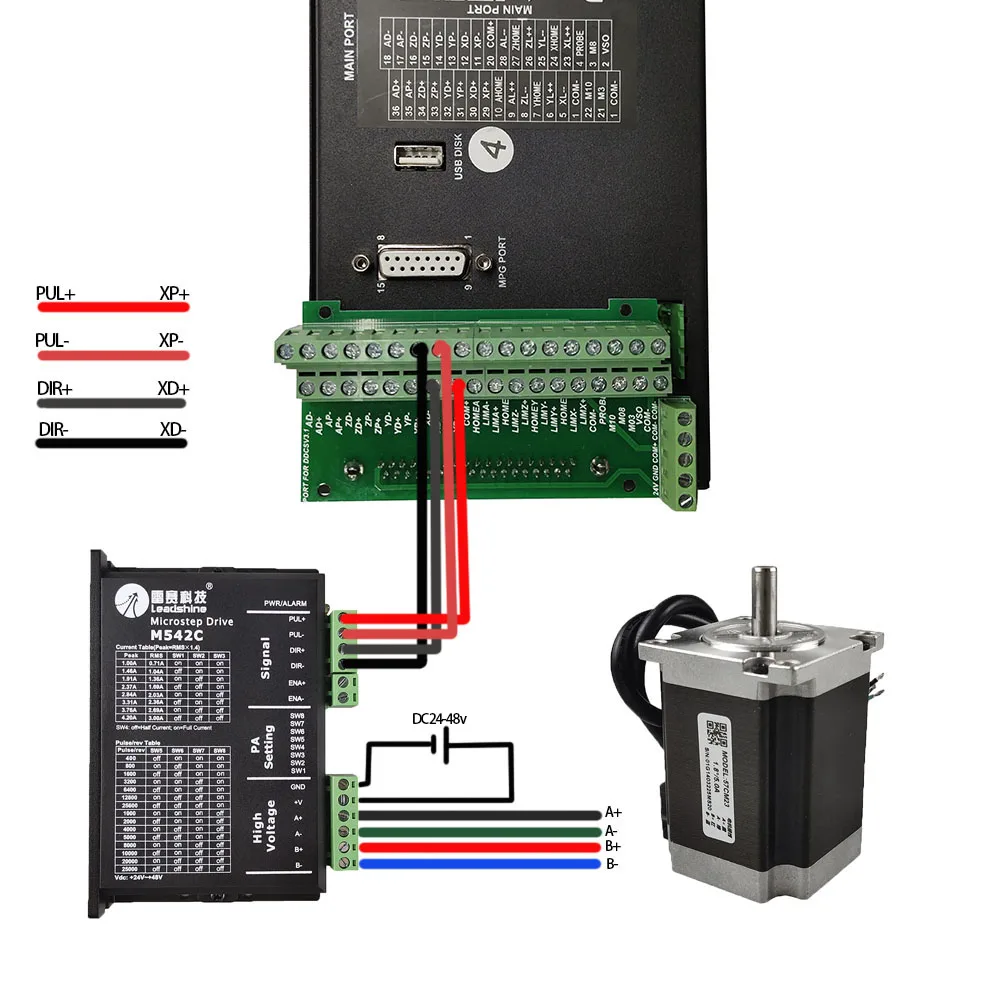

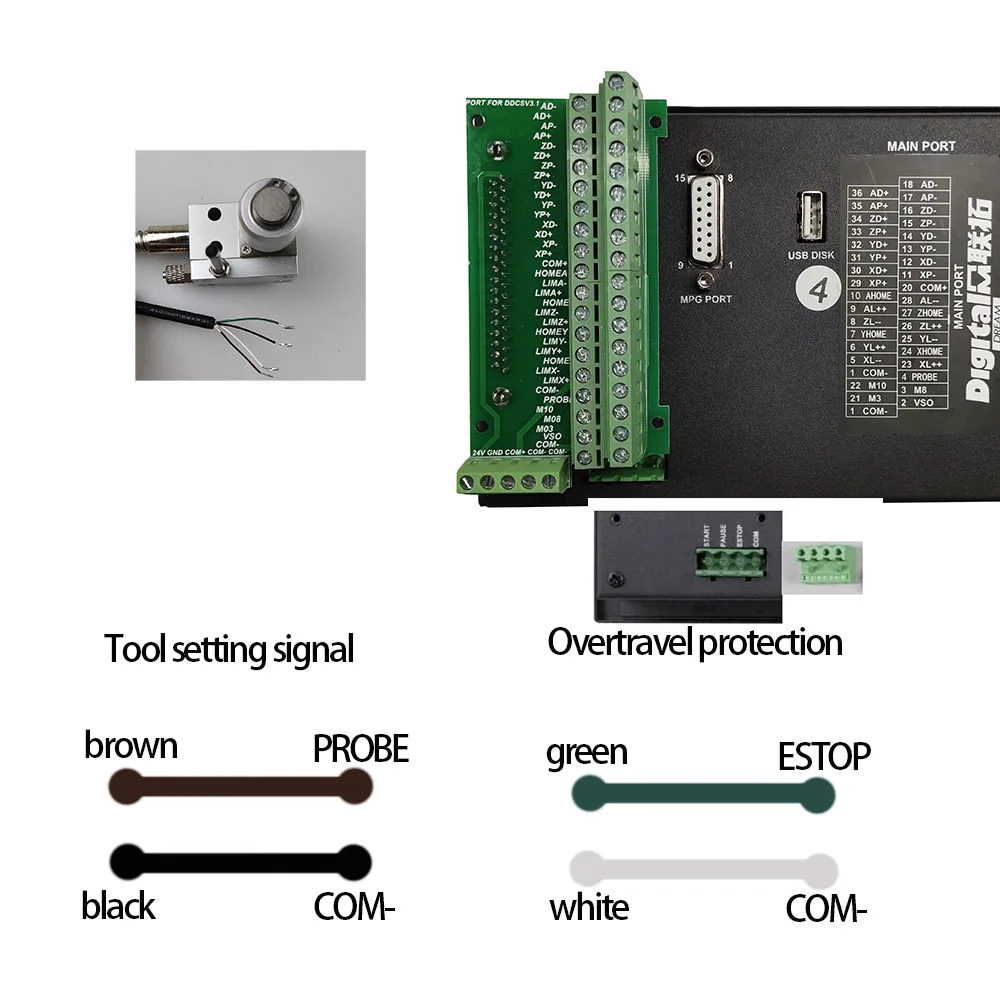

Введение проводки:
