Портативный осциллограф 2 канала 20 МГц полоса пропускания портативный цифровой

Портативный осциллограф 2 канала 20 МГц полоса пропускания портативный цифровой

Характеристика

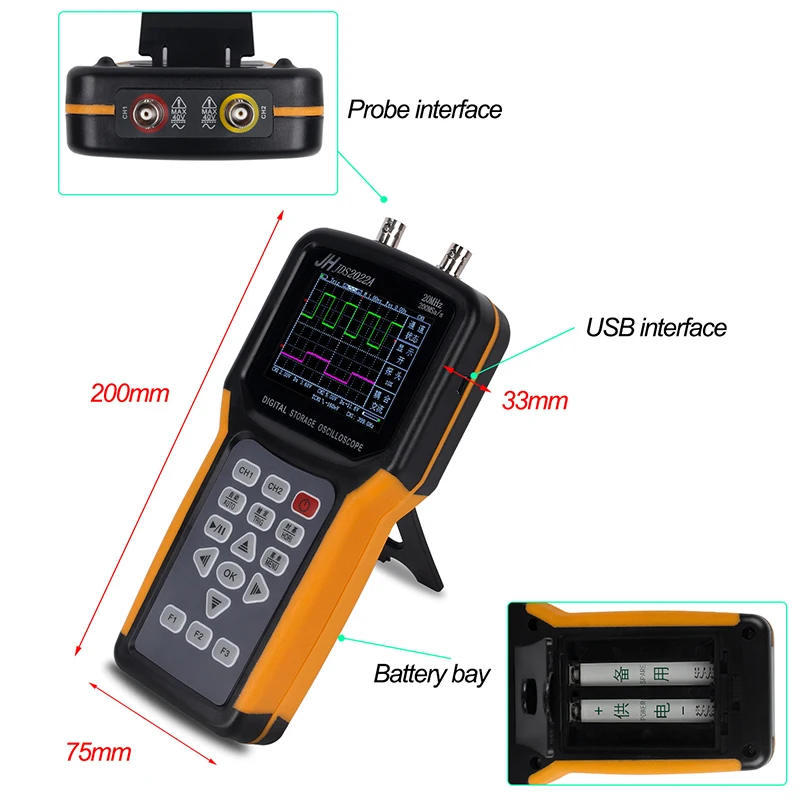

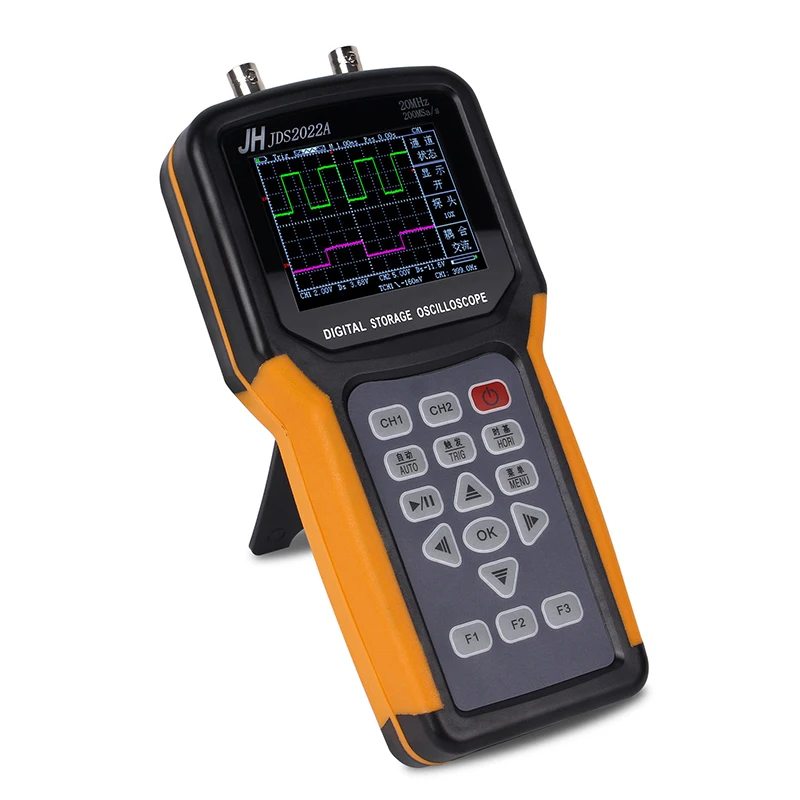

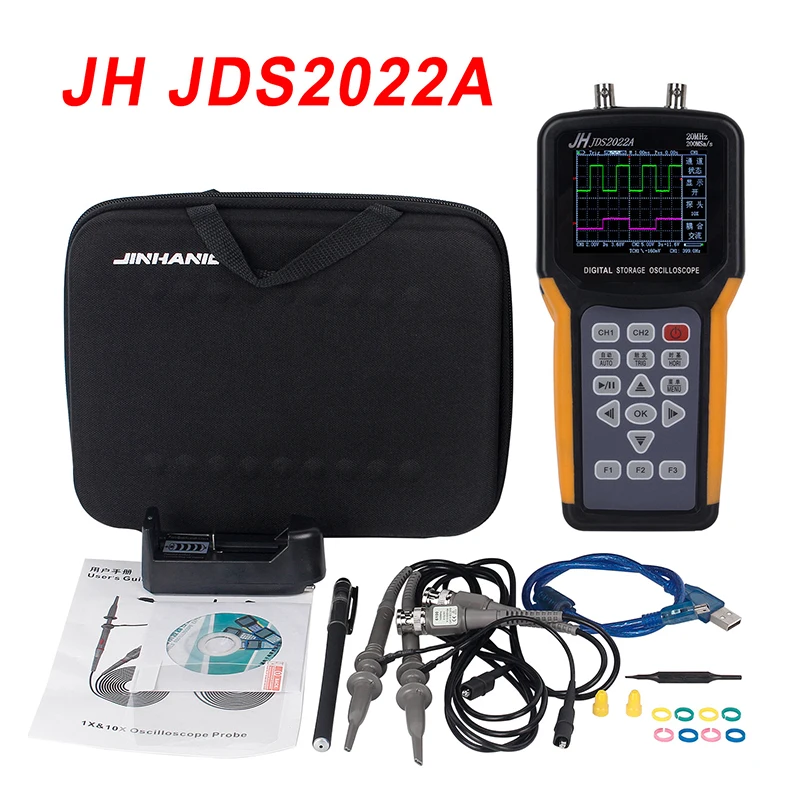

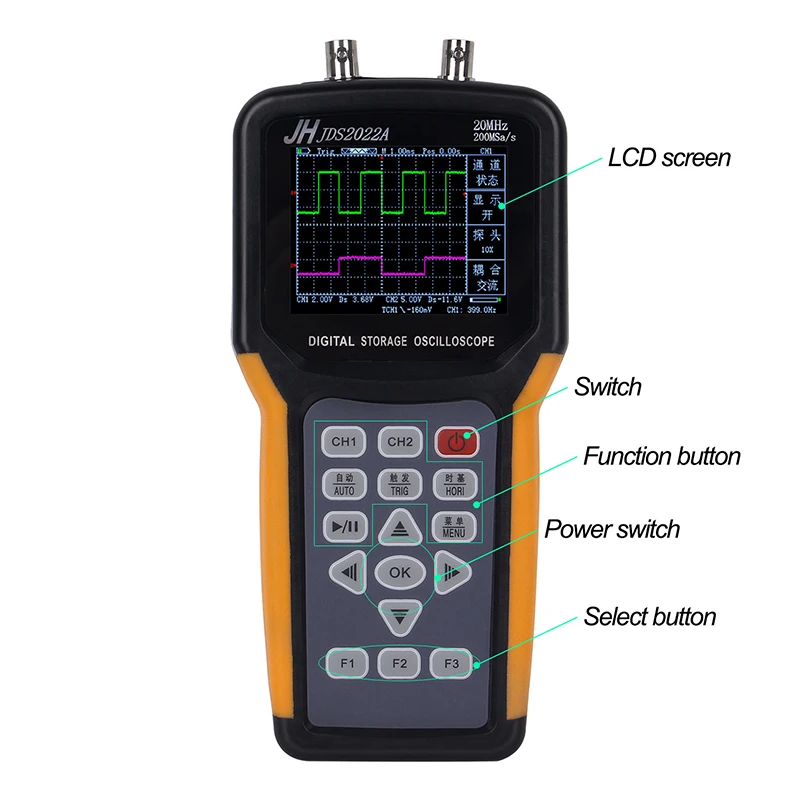

JDS2022A
Вход

Входное соединение AC,DC

Канал 2

Режим отображения X-Y;Y-T

Входное сопротивление 1MΩ 25pF

Максимальное входное напряжение 40 В (зонд X1);400 В (зонд X1);2000 в (зонд X100)

Затухание зонда 1X,10X

Настройка затухания 1X,10X,100X



Система сбора сигнала

Метод выборки в режиме реального времени, выборочный отбор

Глубина хранения 4K(2K на канал)

Выборка в режиме сбора, пиковое Обнаружение



Вертикальная система

Вертикальная чувствительность 10 мВ-5 в (зонд 1X)100 мВ-50 в (зонд 10х) (1,2 5,5 ступеней)

Вертикальная Точность +/-3%

Вертикальное разрешение 8 бит

Полоса пропускания 20 МГц



Горизонтальная система

Частота дискретизации в реальном времени 200 MSa/s на канал

Горизонтальный диапазон сканирования 10nS/div-5S/div



Система запуска

Автоматический режим, нормальный и одиночный

Тип подъемного края, падающий край

Поддержка автоматического обнаружения (50 Гц-40 МГц)

Математическая операция CH1 + CH2,CH1-CH2,CH2-CH1



Система измерения

Измерение курсора поддерживает время и напряжение

Ручной метод измерения

Измерение пикового и пикового значения и частоты



Оборудование

Экран 3,2 дюймов, 16 бит true color,TFT,320*240

Аккумулятор 2000 + мА литиевая батарея (поддержка 5 часов непрерывной работы)

Размер 202*100*35 (мм)

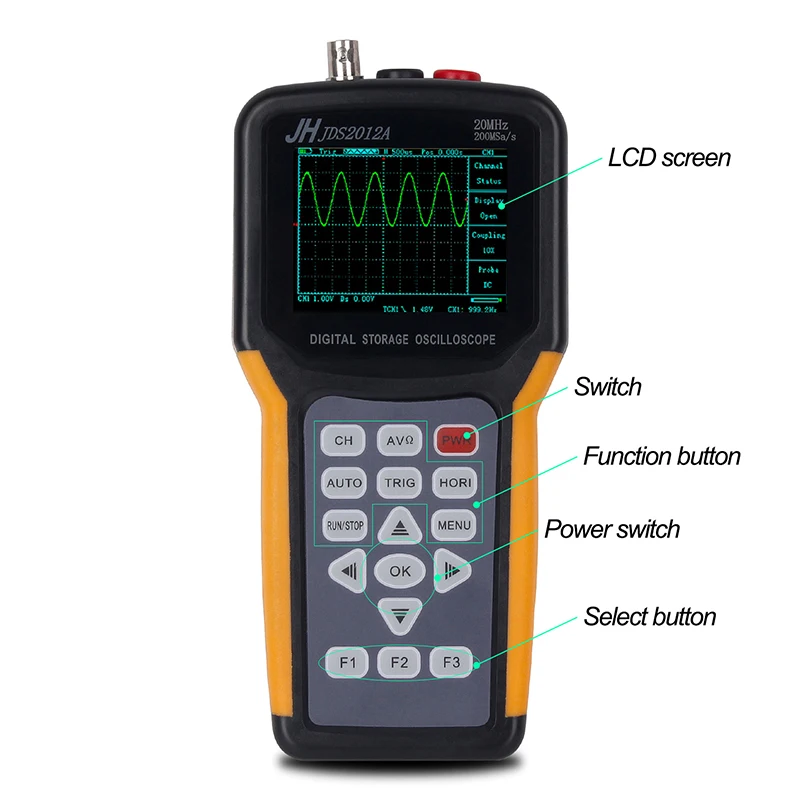

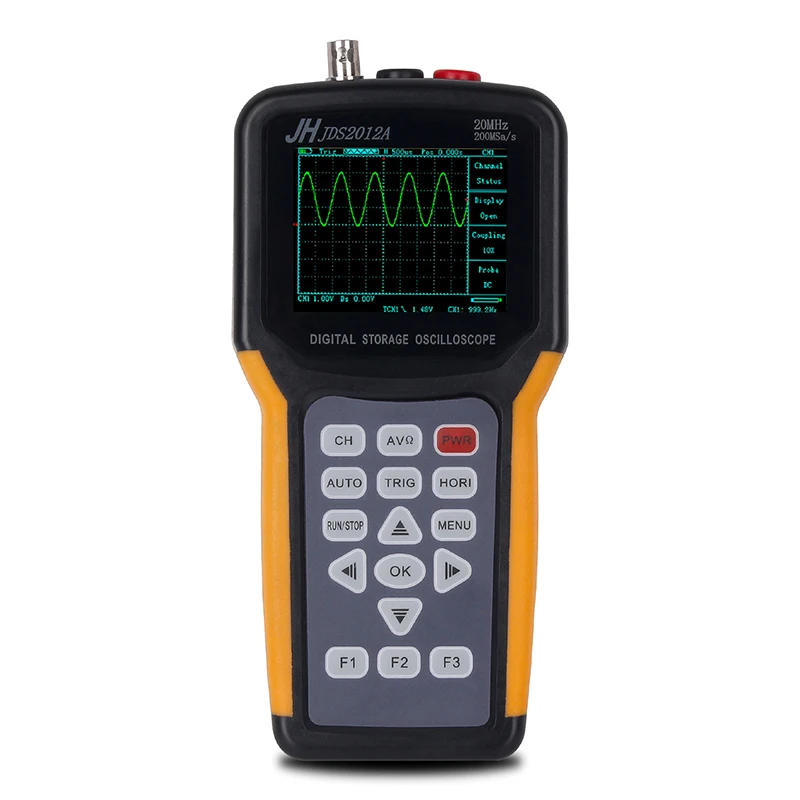

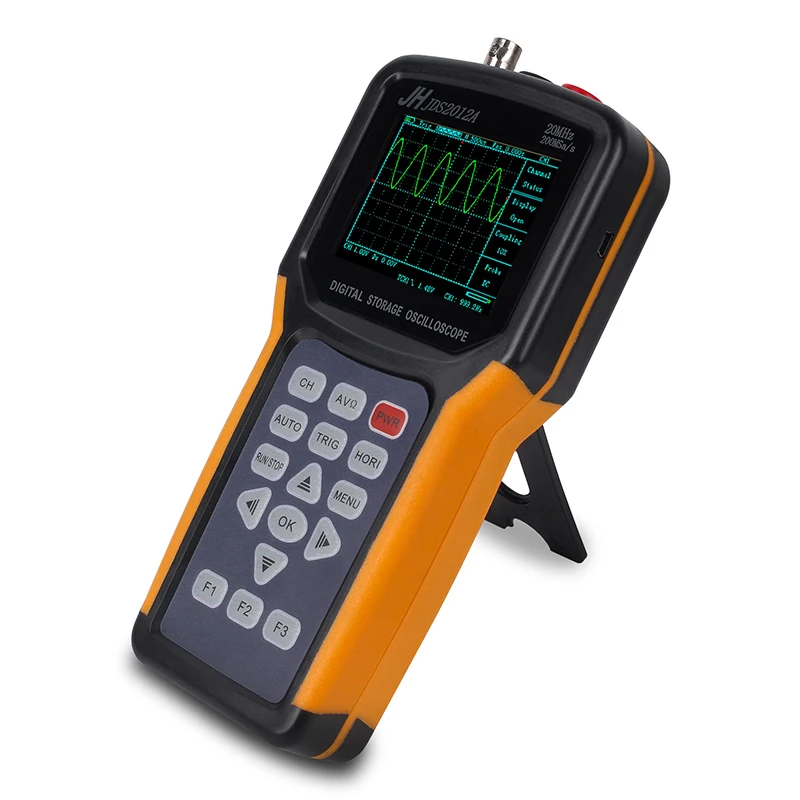

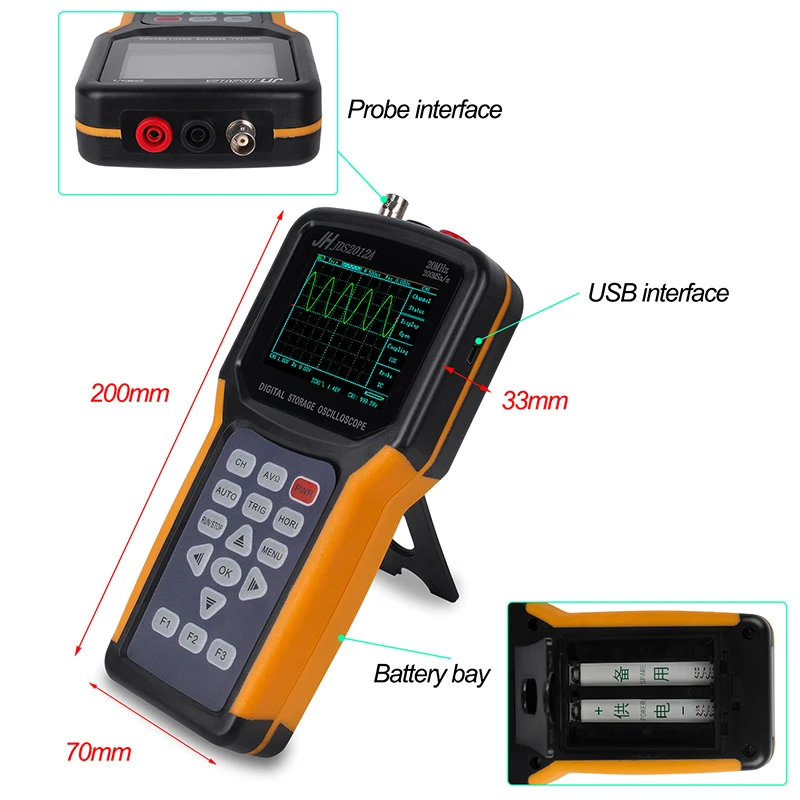

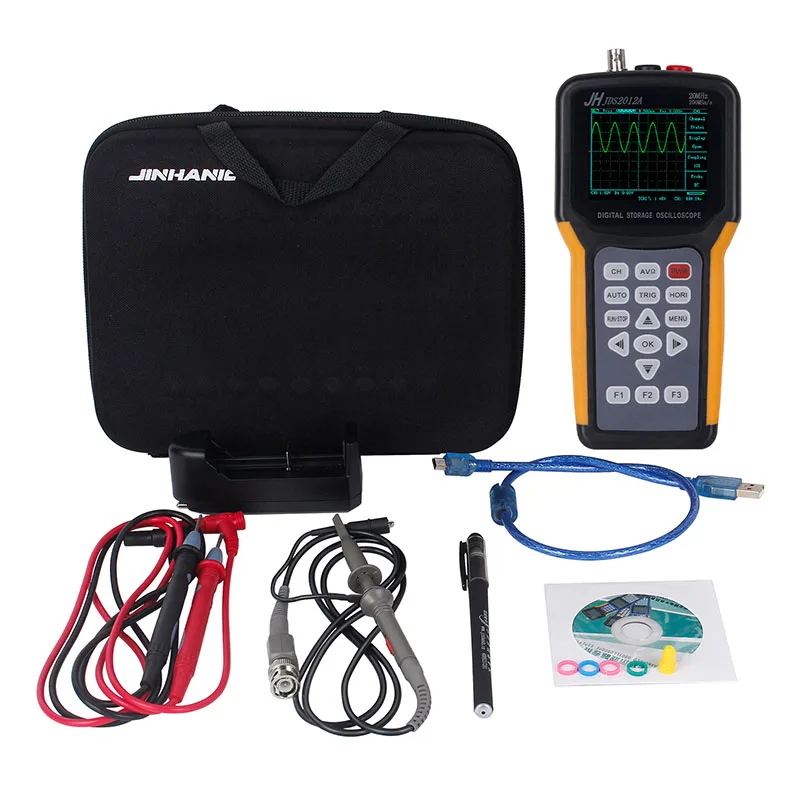

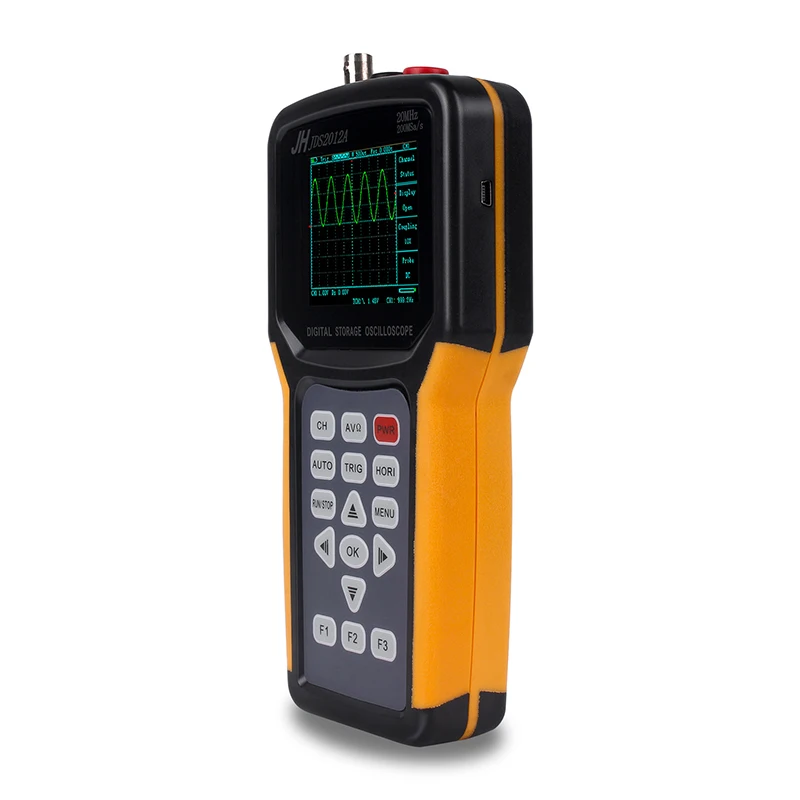

JDS2012A
Технические характеристики осциллографа:

Максимальная частота дискретизации: 200MSa / S
Каналы: 1
Полоса пропускания: 20 МГц (можно измерить 33 МГц)
Вертикальное разрешение: 8 бит
Диапазон входного сигнала: 10 мВ-5 в; 100 мВ-50 в (зонд X10) (1,2,5 шагов)
Вертикальная Точность: + / -3%
Сопротивление: 1MΩ 25pF
Муфта: DC, AC
Режим отображения: Y-T
Входное напряжение: 40 В (зонд X10); 400 В (зонд X10) напряжение 220 В может быть измерено; (зонд X100) напряжение 2000 в может быть измерено
Диапазон времени: 10ns-50ms (1,2,5,5 шаг) 100ms-5 s (сканирование)
Глубина памяти: 2K
Режимы: Авто, нормальный и одиночный
Тип: поднимающийся край, опускающийся край
Автоматическое обнаружение: поддержка (50 Гц-40 МГц)

Измерение: от пика до пика и частоты
Курсор: курсор поддерживает время и напряжение

Экран: 3,2 дюймов, 16-бит, true color, TFT, 320*240
Батарея: 3000 + мА литиевая батарея (одна ячейка около 7 часов непрерывной работы)
Размер: 202*100*35 (мм)

Технические характеристики мультиметра:

Полномасштабное считывание: 4000 единиц
Напряжение постоянного тока: 400 мВ/4,000 в/40,00 в/400,0 в/1000 в 5 файлов
Напряжение переменного тока: 400 мВ/4,000 в/40,00 в/400,0 в/750 В 5 файлов
Измерение сопротивления: 400.0Ω/4.000K Ω/40.00k Ω/400.0k Ω/4.000m Ω/40.00mΩ 6 файлов
Измерение емкости: 51.20nF/512.0nF/5.120UuF/51,20 мкФ/100 мкФ (30Sec) 5 файлов
Обнаружение выключения: менее 60 Ом, когда сигнал тревоги
Диод измерений: 0v-1,5 v
