USB-измеритель мощности 100K до 10 ГГц -55 ~ + 30 дБм регулируемое значение затухания

USB-измеритель мощности 100K до 10 ГГц -55 ~ + 30 дБм регулируемое значение затухания

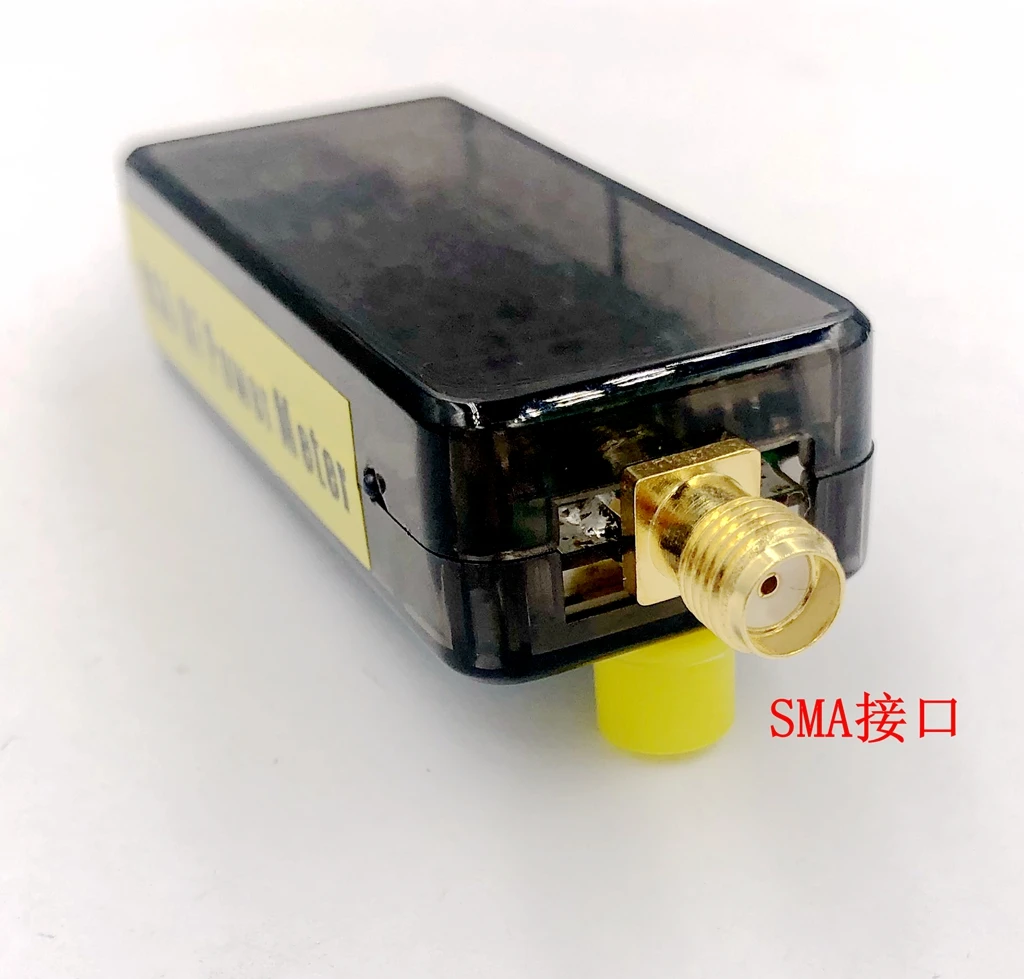

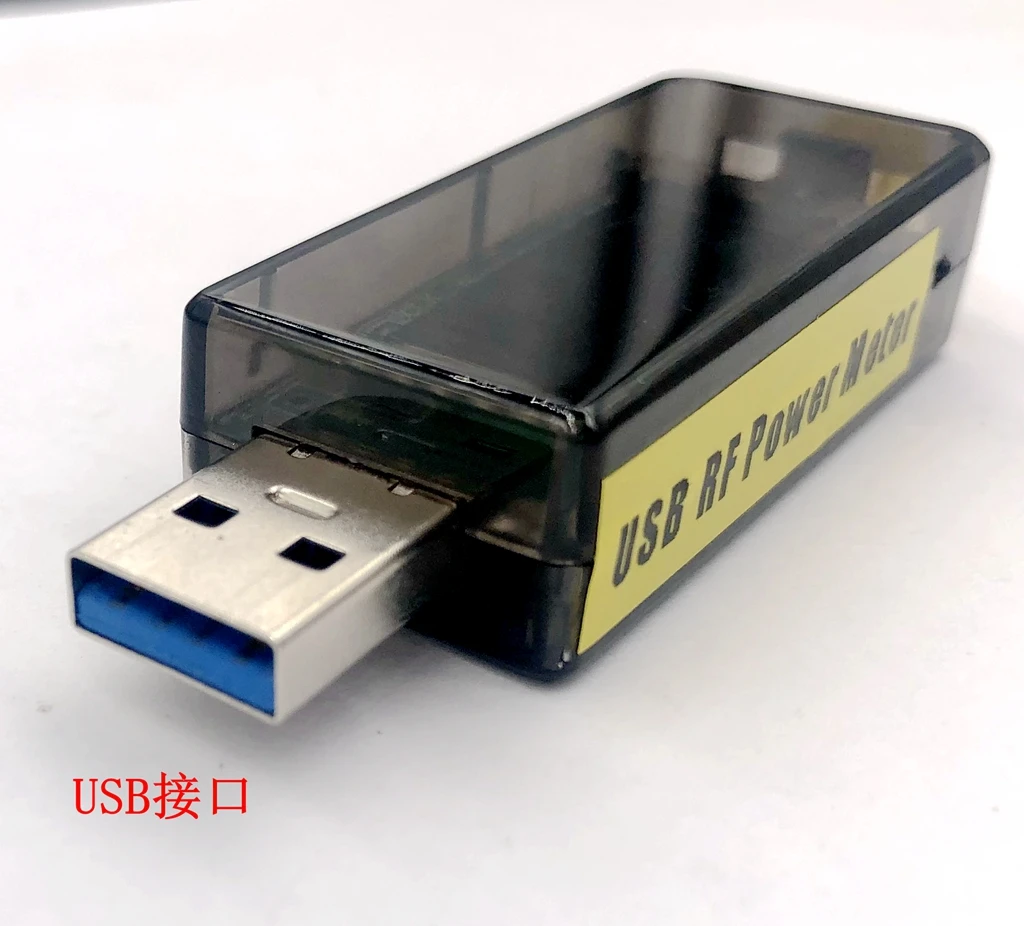

Описание:

Общее чувство радиочастоты:
ДБ является чистым счетным блоком:
Для мощности, дБ = 10 * lg(A/B).
Для напряжения или тока, дБ = 20 * lg(A/B).

DBm определяет miliwatt. 0 дБм = 1 мВт;
DBw определяет ватт. 0 dBw = 10lg1 w = 10lg1000 mw = 30 dBm.

По умолчанию dB всегда определяет блок питания, который
Рассчитано как 10lg. Конечно, в некоторых случаях сигнал
Прочность (амплитуда) может использоваться для описания работы и мощности.
В этот чехол, используйте 20lg как измерительный прибор. Это относится к обоим
Поле управления и поле обработки сигнала. Для
Например, иногда вы можете увидеть выражение dBmV.

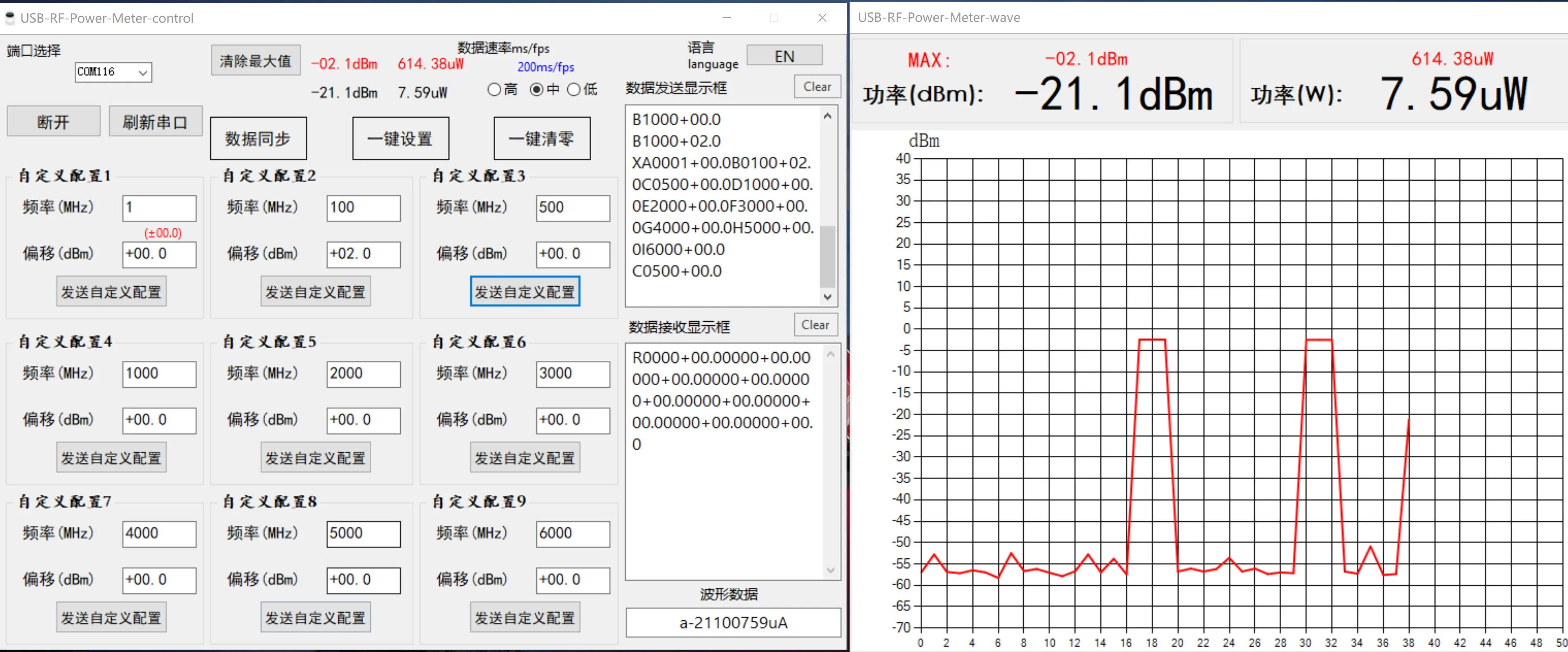

Управление интерфейсом:

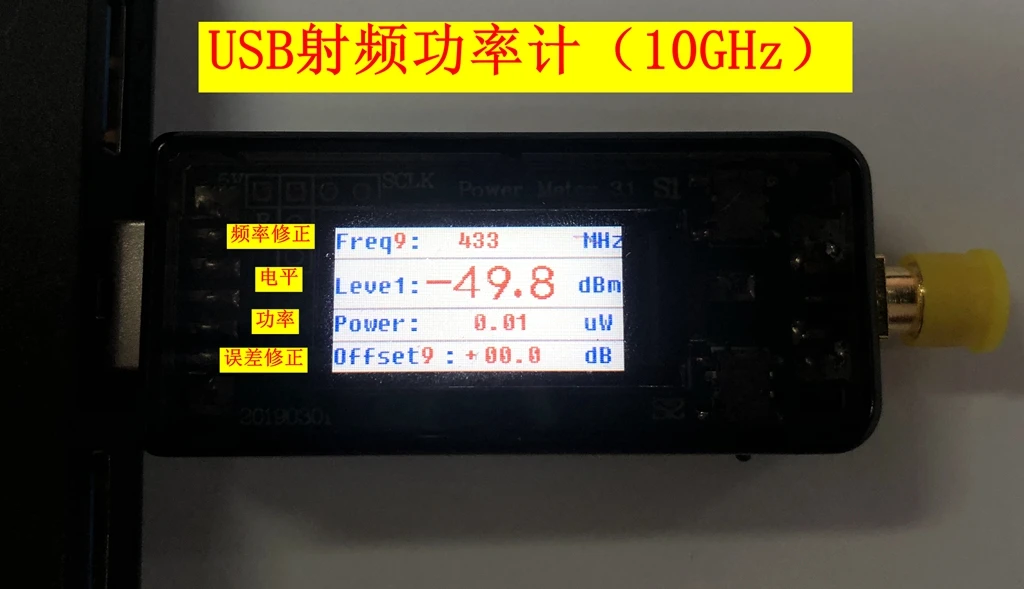

1. Описание дисплея интерфейса:
-FreqX: частота, которую нужно проверить, по умолчанию Freq0,
И 8 групп часто используемых частотных точек
(Freq1-Freq8) может храниться, который может быть установлен нажатием
Ключ или поддержка верхнего компьютера.
-Уровень: значение мощности в дБм соответствует току
Частотная точка.
-Мощность: точка частоты тока Соответствует
Мощность в uW или mW в качестве блока.
-OffetX: значение коррекции мощности, по умолчанию Offet0, и
8 наборов коррекционных значений, соответствующих частоте
Точки (Offet1- Offet8) могут храниться, которые могут быть установлены
Нажатие кнопки или поддержка верхнего компьютера.

2. Краткое описание работы интерфейса:
Есть две кнопки на измерителе мощности, которые определяются
Как: перед измерителем мощности, верхняя кнопка S1 и
Нижняя кнопка S2. Два в основном предназначены для тестирования частоты
Настройка и настройка значения коррекции мощности.

В тестовом состоянии, короткое нажатие кнопки S1 и S2 для переключения
Между частыми точками и соответствующей мощностью
Значения коррекции.

Удерживайте кнопку S1 в течение одной секунды, отпустите ее, чтобы войти
Интерфейс мобильной регулировки. В это время интерфейс
Данные остановят обнаружение, и курсор остается на
Положение, в котором он перемещался в прошлый раз, и по умолчанию
Положение с самой высокой частотой. В это время, короткое
Нажмите S1, чтобы переместить курсор вправо и нажмите клавишу S2
Для перемещения курсора влево. При перемещении в положение
Что нужно отрегулировать, нажмите и удерживайте S2, чтобы войти
Режим регулировки. В это время, номер, который нужно отрегулировать
Отображается в желтом цвете. Короткое нажатие S1 для увеличения, короткое нажатие
S2 для уменьшения. После настройки определенной цифры нажмите и
Удерживайте S2, чтобы выйти из режима регулировки и вернуться к движению
Режим. Затем повторите вышеуказанные шаги для регулировки других чисел.
После окончания цифровой регулировки нажмите и удерживайте S1 до
Выйдите из настройки мобильного телефона и введите режим измерения. Данные
Обычно обновляется.

В обычном режиме, короткое нажатие S1 и отпустите его, чтобы выбрать
Измерение часто используемых диапазонов частот. Короткий пресс S2
Чтобы выбрать предыдущий часто используемый частотный диапазон.

3. Подробные инструкции по интерфейсу:
Измеритель мощности имеет четыре режима работы: нормальное измерение
Режим, быстрый режим переключения, режим перемещения курсора и числовой
Режим регулировки.

(1) Нормальный режим измерения:
В обычном режиме измерения измеритель мощности отображает
Мощность в dBm и uW или mW, соответствующая току
Частотная точка, как показано в обычном режиме измерения в
На картинке ниже.

(2) Быстрое переключение
Режим:
В обычном режиме измерения, во-первых, короткое нажатие S1, и
Затем отпустите его, чтобы выбрать измерение часто используемых
Частотные полосы, короткое нажатие S2 и отпустите его, чтобы выбрать
Последний часто используемый частотный диапазон. Рабочий статус
Показано на картинке ниже.

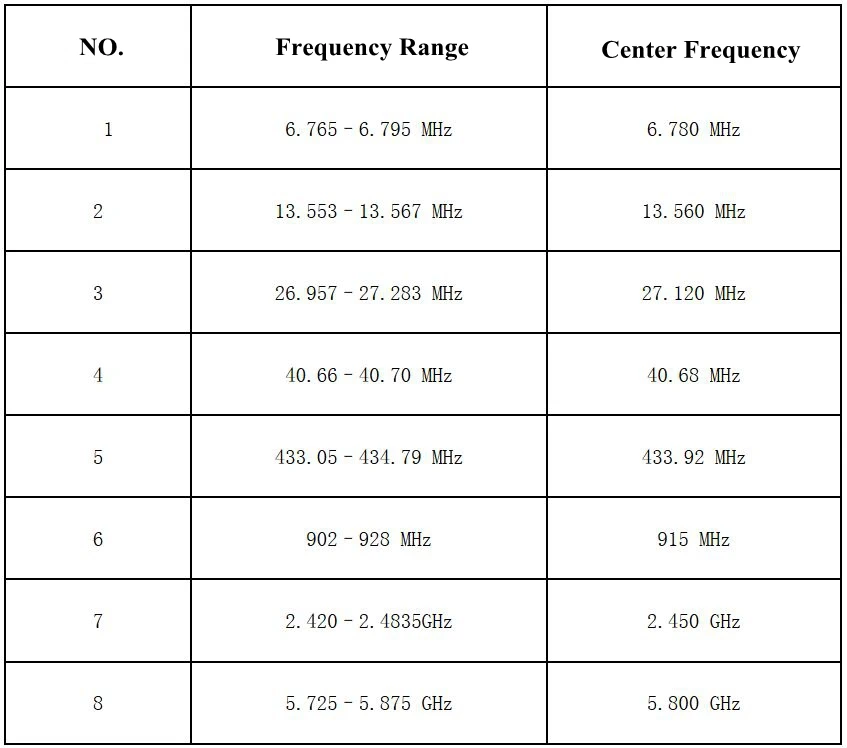

Таблица частотных диапазонов:

С учетом того, что может потребоваться измерение
Сигналы с большей мощностью и линейностью обнаружения
Устройства, Фиксированный аттенюатор обычно добавляется перед сигналом
Входной терминал и Offset0-это значение коррекции мощности
Компенсировать затухание сигнала
Аттенюатор.

Например, при добавлении аттенюатора a -20dBm на вход,
Вам нужно установить Offset0 до + 20dBm. В это время,
Отображаемое значение мощности-это значение мощности входного сигнала
Плюс 20dBm для отображения значения мощности оригинального сигнала
Для компенсации воздействия аттенюатора.

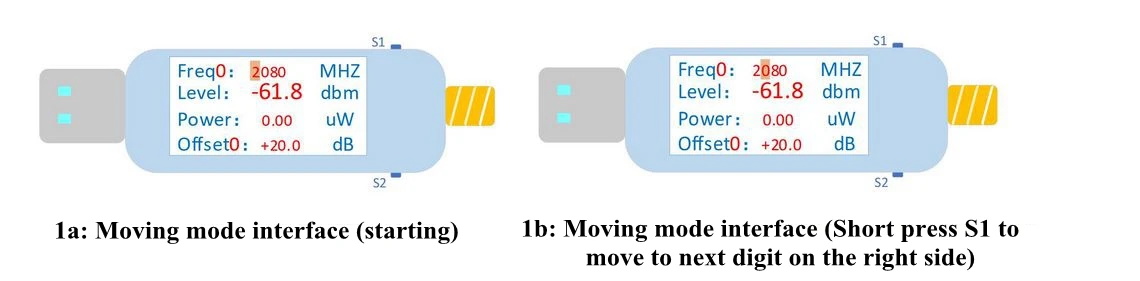

(3) Режим перемещения курсора:
При запуске установки частоты тестирования нажмите и удерживайте S1 для
Через две секунды, после освобождения, он войдет в режим движения.
Как показано на рисунке, курсор остается на самом высоком уровне
Положение значения в строке Frequ. Короткий пресс S1
И S2 для перемещения курсора влево и вправо.

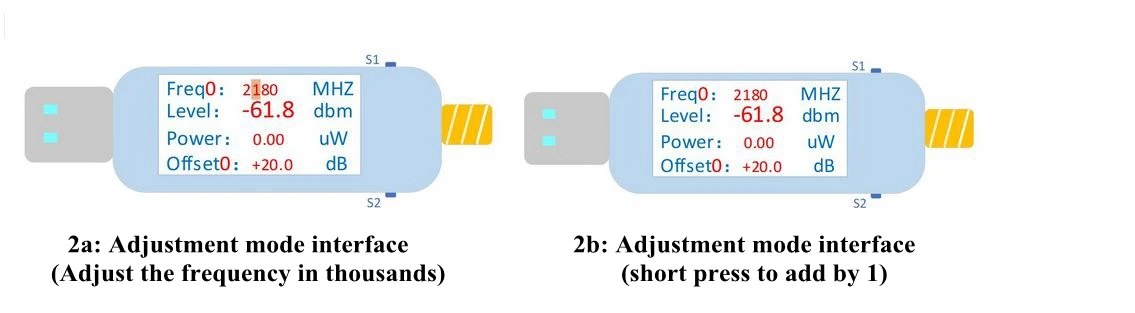

4) Режим числовой регулировки:
После перемещения в положение, которое нужно отрегулировать, нажмите и удерживайте
S2 в течение двух секунд. После выпуска, он входит в
Режим числовой регулировки, и число становится желтым, как
Показан на рисунке.


Короткое нажатие S1 и S2 для увеличения или уменьшения значения
Эта цифра, среди которых диапазон регулировки частоты
0-10000 МГц. После регулировки частоты, которую вы хотите
Измерьте, удерживайте S2, чтобы вернуться к движению курсора

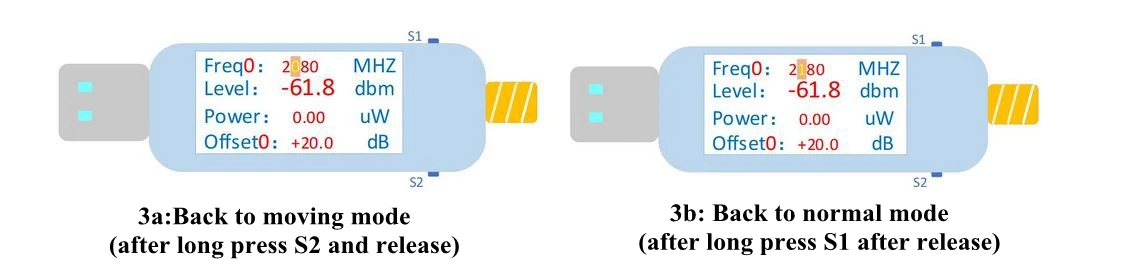

Режим, как показано на рис. 3a (после долгого нажатия S2 и
Отпустите).






Такая же процедура может быть использована для корректировки мощности
Значение Offset0. После регулировки нажмите кнопку S1 для выхода
Мобильный режим и возврат в обычный режим измерения,
Как показано на рис. 3b (после долгого нажатия S1 для выпуска).




После возврата в обычный режим измерения данные будут
Обычно обновляется.
