Характеристики
36-72VDC 15A JYQD-V7.5E bldc мотор драйвер платы для датчика Холла с бесщеточным двигателем
Описание товара

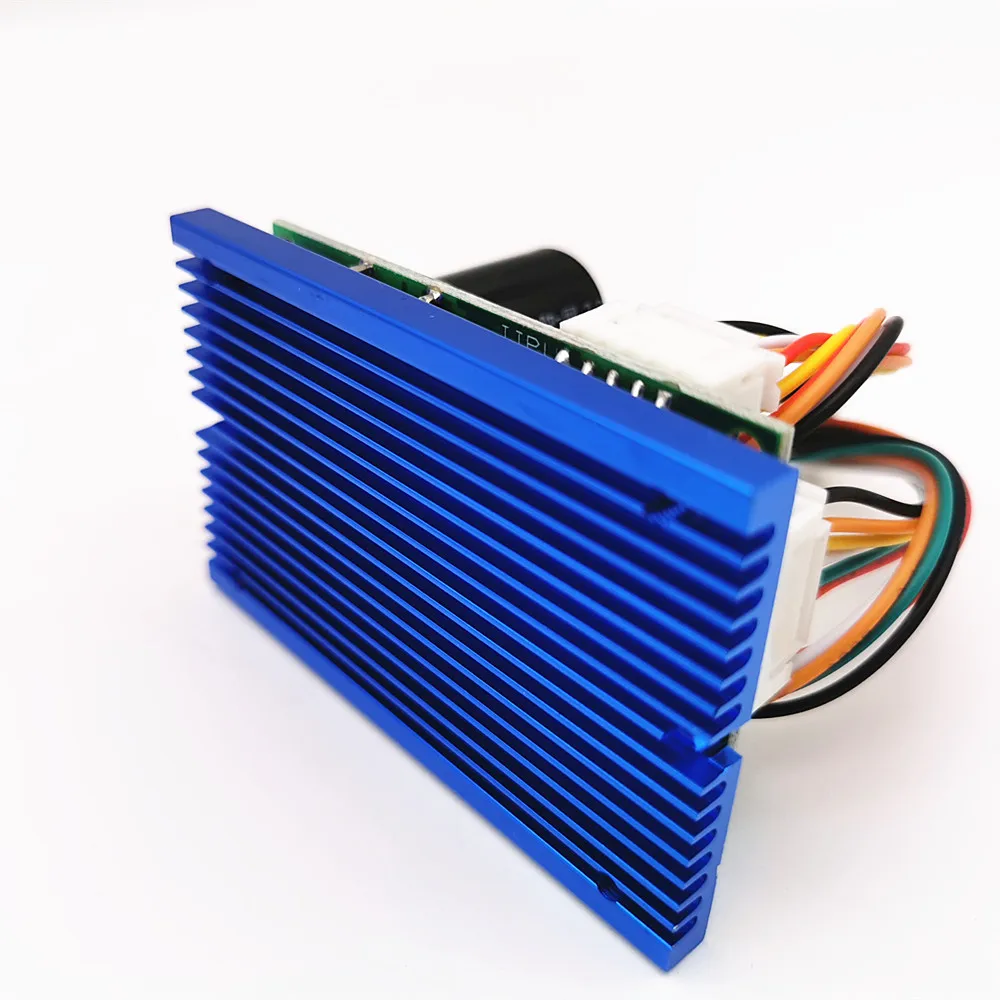

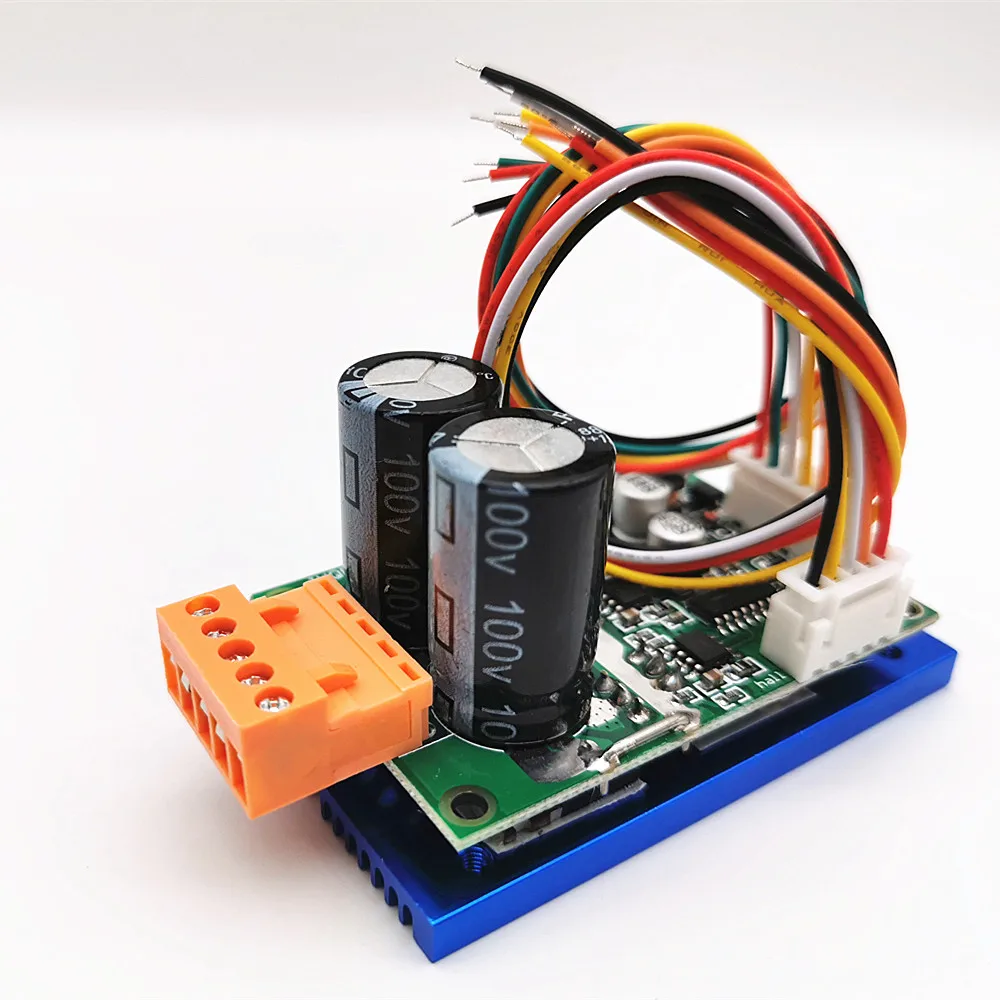

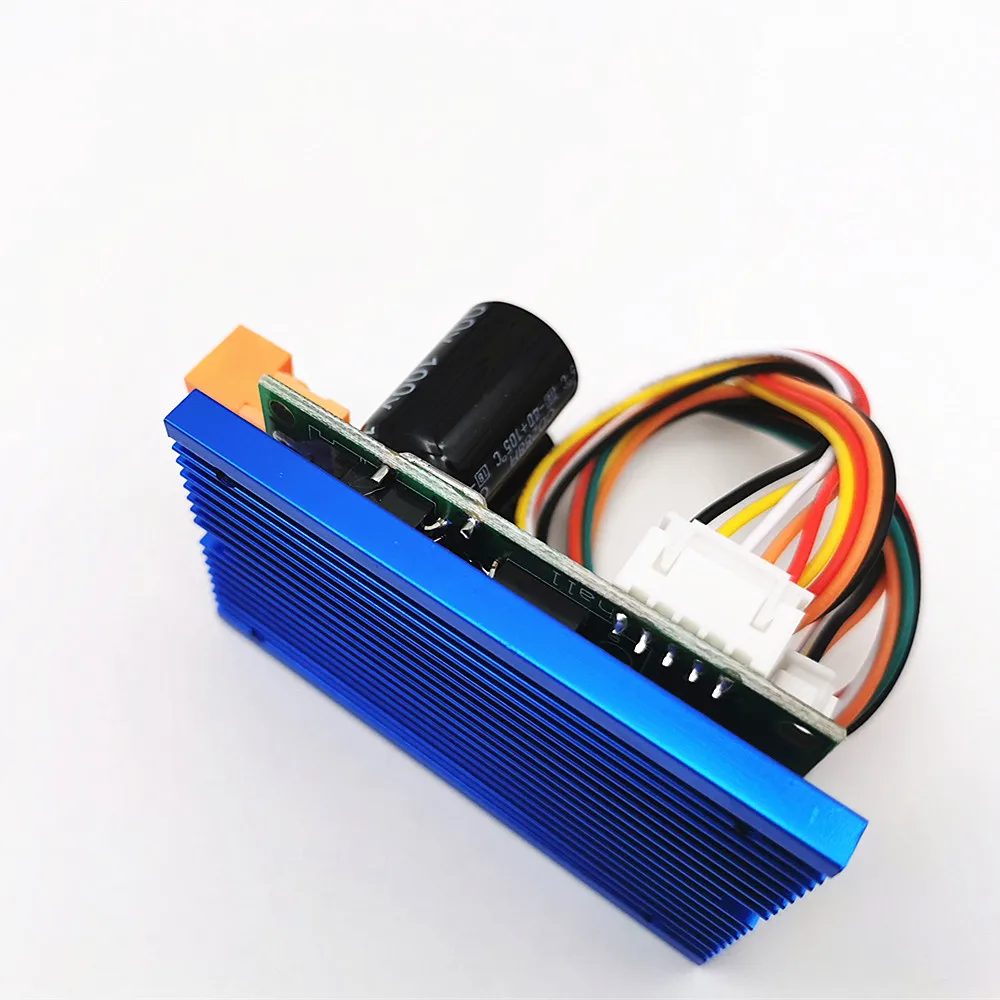

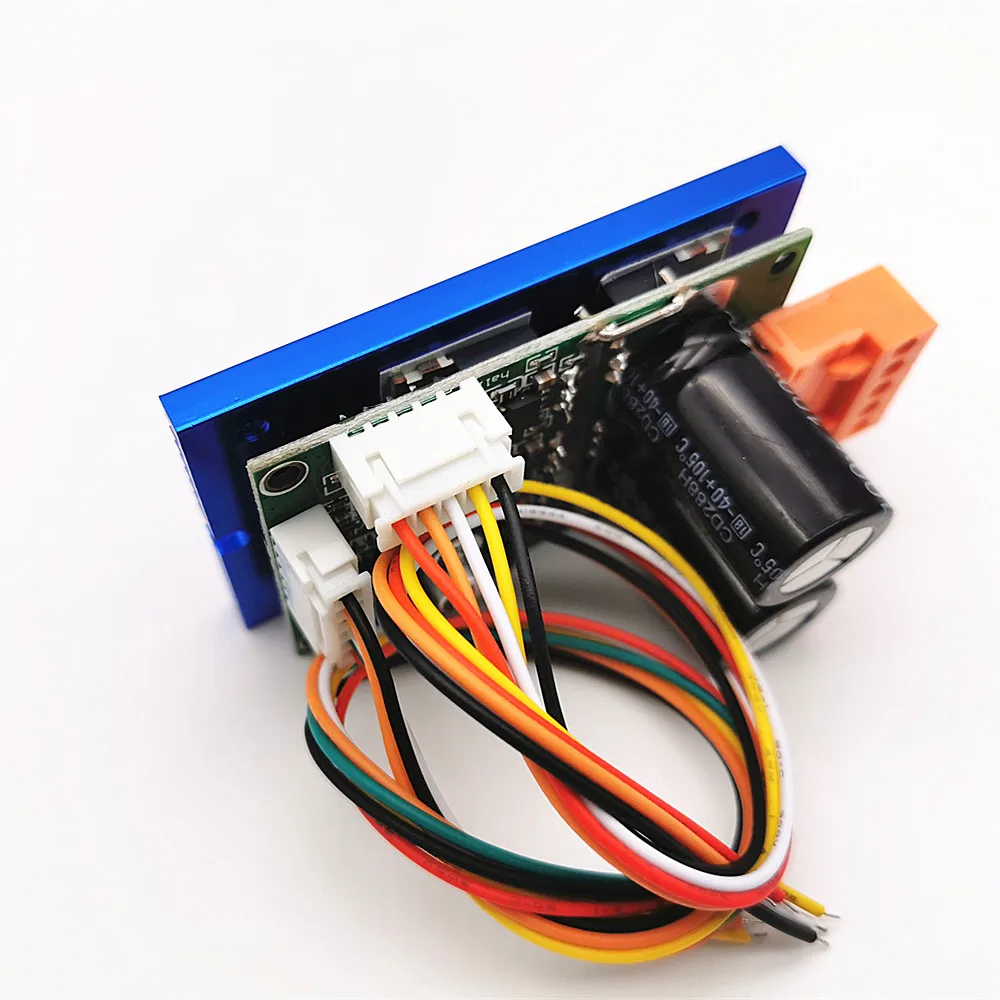

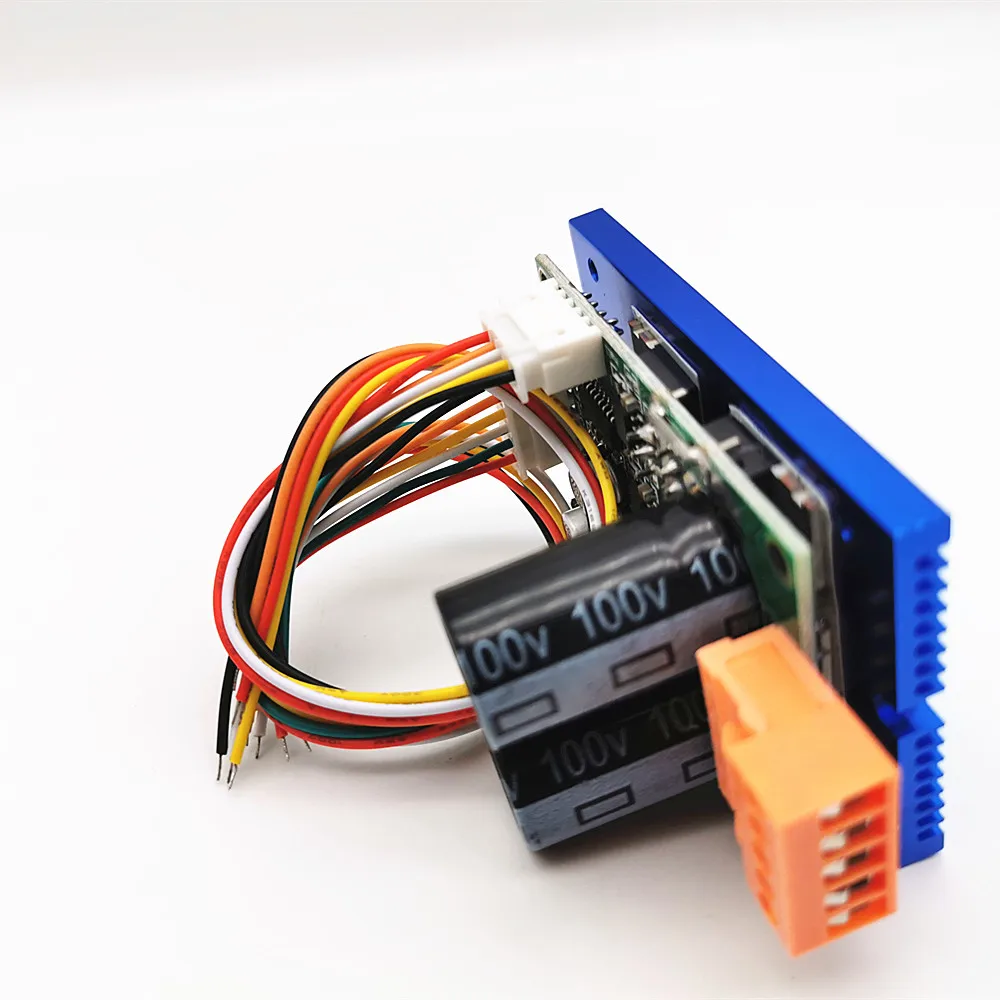

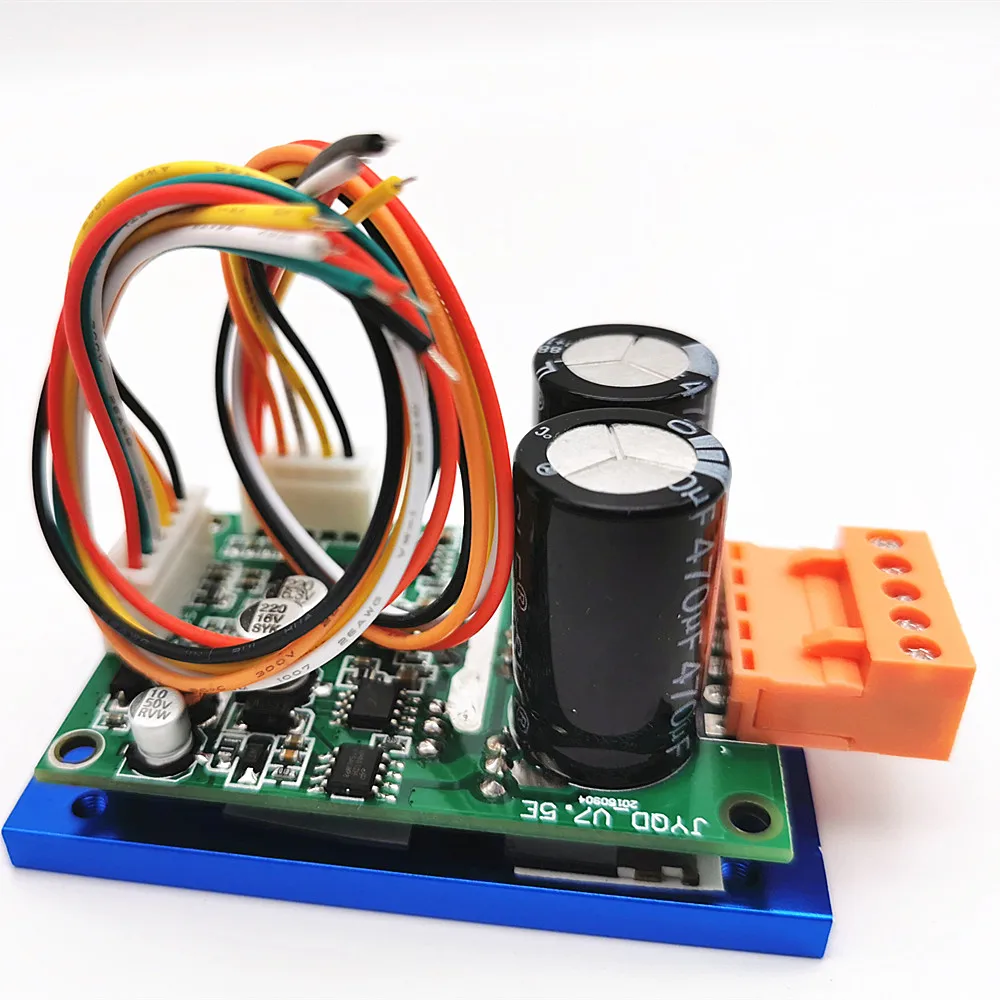

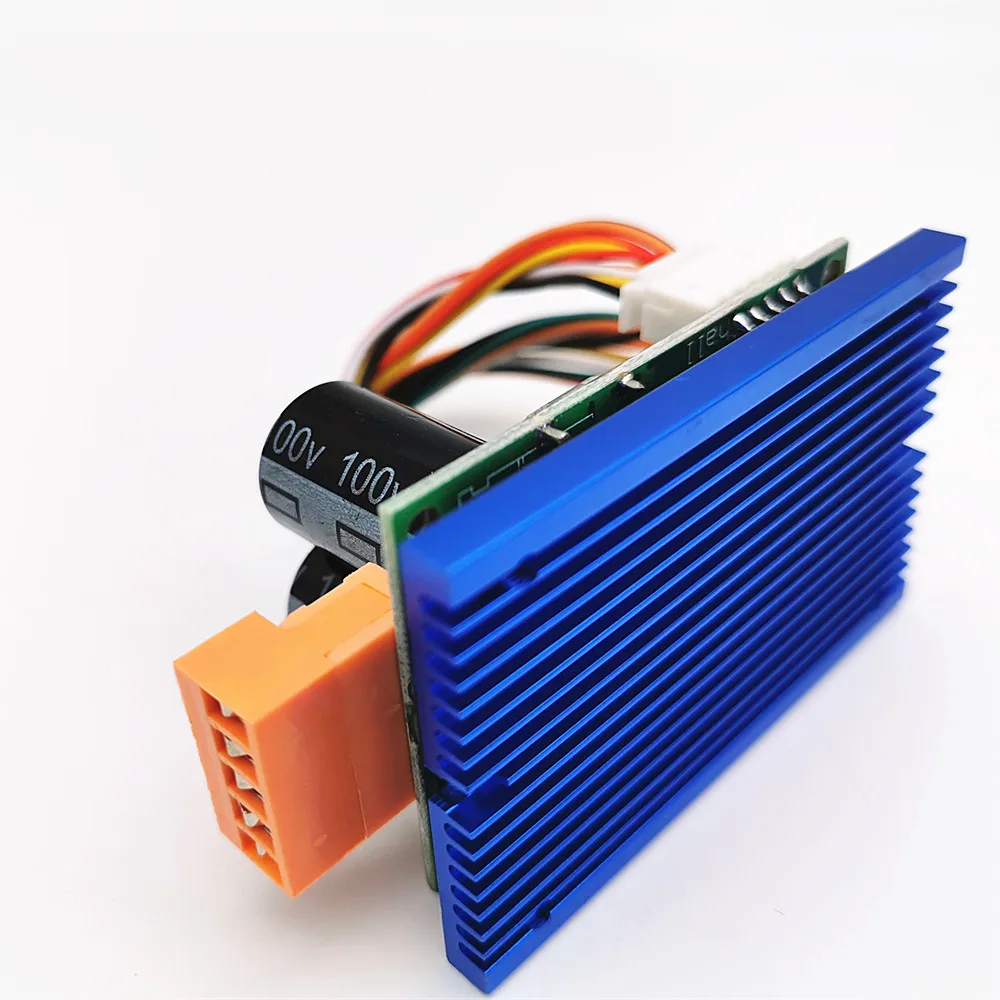

Корпус Bextreme36-72VDC 15A JYQD-V7.5E bldc плата драйвера двигателя для датчика Холла Бесщеточный двигатель постоянного тока с радиатором, соединителем и проводами
![]()
![]()
![]()
Схема проводки
1. Порт управления5 В-Внутренняя Выходная плата драйвера, внешний потенциометр или переключатель для регулировки скорости и управления задним ходомZ/F-Вращающиеся порты управления направлением. Подключение «5 В» высокого уровня или отсутствие подключения-это направление вперед, подключение 0 В низкого уровня или подключение к GND-это обратное направление.VR-Порт контроля скорости. Аналоговое напряжение линейная регулировка скорости 0,1 v -5V, входное сопротивление составляет 20K Ом, соединиться с GND в тех случаях, когда ввод ШИМ регулирование скорости, PWM частота: 1-20 кГц; рабочий цикл 0-100%EL-Включите Управление портами. Подключите 5 В или нет, чтобы разрешить работу, подключите GND для запрещения работы.Сигнал-Выход импульсного сигнала скоростиGND-Используется для внутреннего управления приводной платы2. Порт питанияМА ---- Фаза двигателя AMB ---- Фаза двигателя BMC ---- двигатель фазы CGND ---- DC-VCC----DC +3: порт датчика ХоллаХа --- зал АHb --- зал bHc --- Hall cGND---GNDВыход 5V---5V4. Используйте экранированные провода, если плата драйвера имеет расстояние более 50 см от двигателя, в противном случае это может привести к аномальному вождению, что влияет на нормальное использование.5. Управление порт расстояние: 2,54 мм, Мощность порт расстояние: 3,96 мм6. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или монтажной пластиной.Объемный рисунок
Модель
Рабочая температура (℃)
Рабочее напряжение (В)
Максимальная мощность
·Непрерывный рабочий ток
(A)
Регулирование скорости ШИМ
(1-20 кГц)
Регулирование скорости аналогового напряжения (В)
Выход импульсного сигнала скорости
JYQD-V7.5E
-20-85 ℃
DC36V-72V
700 Вт
15а
Рабочий цикл
0-100%
0-5 В
√
Применение:Вентилятор BLDCДвигатель BLDCВоздуходувка BLDCВодяной насос BLDCСхема проводки1. Порт управления5 В-Внутренняя Выходная плата драйвера, внешний потенциометр или переключатель для регулировки скорости и управления задним ходомZ/F-Вращающиеся порты управления направлением. Подключение «5 В» высокого уровня или отсутствие подключения-это направление вперед, подключение 0 В низкого уровня или подключение к GND-это обратное направление.VR-Порт контроля скорости. Аналоговое напряжение линейная регулировка скорости 0,1 v -5V, входное сопротивление составляет 20K Ом, соединиться с GND в тех случаях, когда ввод ШИМ регулирование скорости, PWM частота: 1-20 кГц; рабочий цикл 0-100%EL-Включите Управление портами. Подключите 5 В или нет, чтобы разрешить работу, подключите GND для запрещения работы.Сигнал-Выход импульсного сигнала скоростиGND-Используется для внутреннего управления приводной платы2. Порт питанияМА ---- Фаза двигателя AMB ---- Фаза двигателя BMC ---- двигатель фазы CGND ---- DC-VCC----DC +3: порт датчика ХоллаХа --- зал АHb --- зал bHc --- Hall cGND---GNDВыход 5V---5V4. Используйте экранированные провода, если плата драйвера имеет расстояние более 50 см от двигателя, в противном случае это может привести к аномальному вождению, что влияет на нормальное использование.5. Управление порт расстояние: 2,54 мм, Мощность порт расстояние: 3,96 мм6. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или монтажной пластиной.Объемный рисунокРекомендации по применению
1.
Подтвердите, что параметры напряжения и мощности двигателя не превышают указанный диапазон.
2.
Подходит для Холла Бесщеточный двигатель постоянного тока с залом при 120 °, не все производственные порядки Холла соответствуют, для достижения наилучшего эффекта вождения вы можете отрегулировать чередование линии Холла или трехфазную линию двигателя в соответствии с реальной ситуацией.
3.
JYQD-V7.5E-это плата драйвера без корпуса и радиатора, она может управлять двигателем мощностью менее 100 Вт без радиатора, но нуждается в нормальной вентиляции.
4.
Выходной порт 5 В на приводной плате запрещено подключать внешнее силовое оборудование. Это применимо только к внешнему потенциометру или переключателю для регулировки скорости, коммутации и включения
