Характеристики

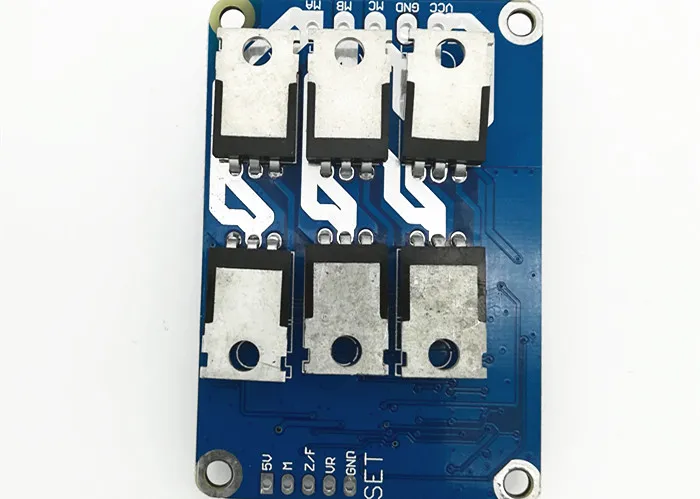

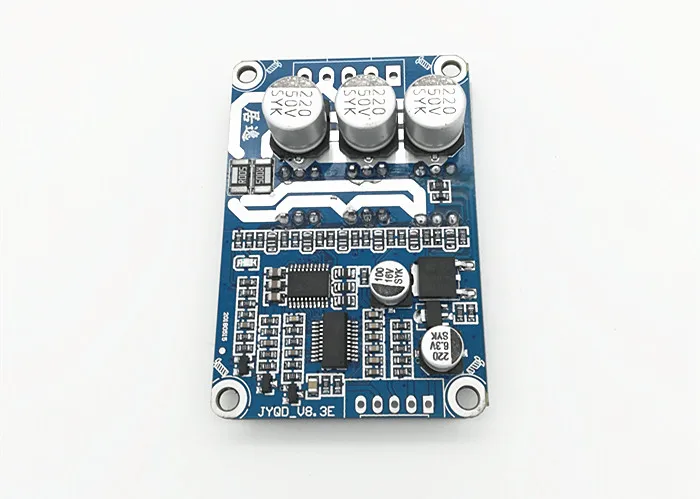

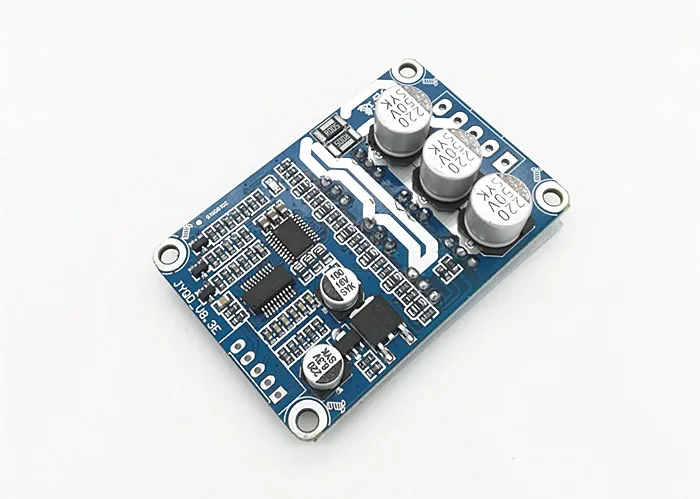

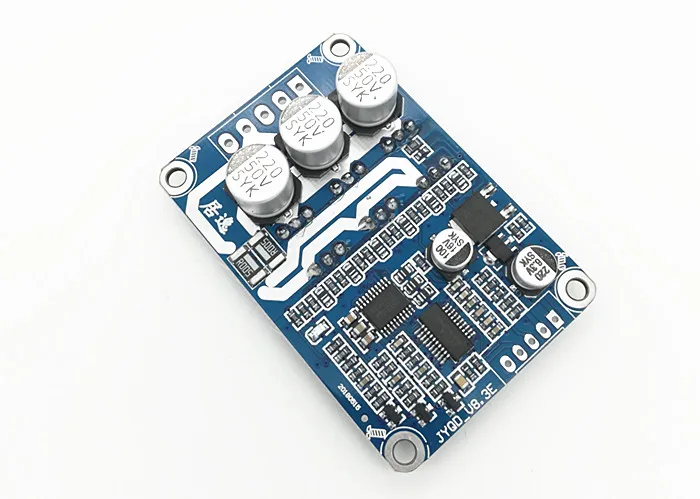

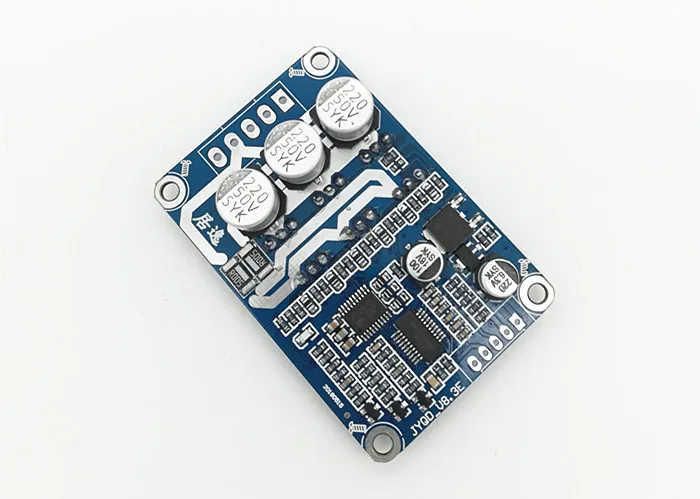

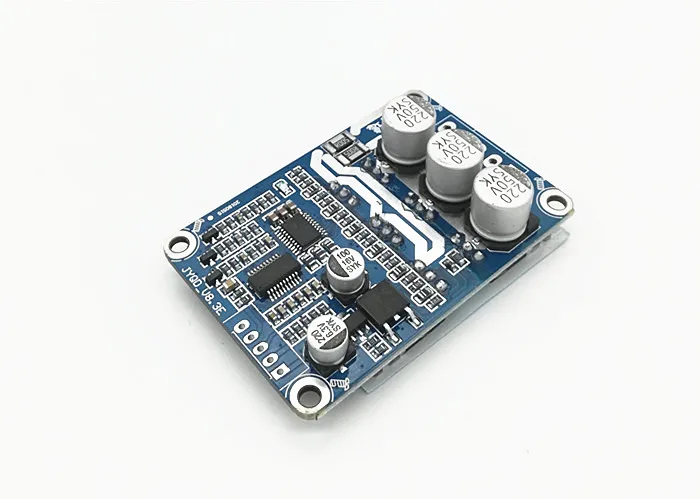

Оригинальная плата драйвера электродвигателя постоянного тока JUYI Tech JYQD-V8.3E bldc
Описание товара
Мы предлагаем схематический чертеж и техническую поддержку.12-36 В постоянного тока JYQD-V8.3E бесщеточный двигатель постоянного тока плата для бессенсорного двигателя![]()
(Для бесщеточного бессенсорного двигателя постоянного тока)
Схема проводки
2. Порт питания

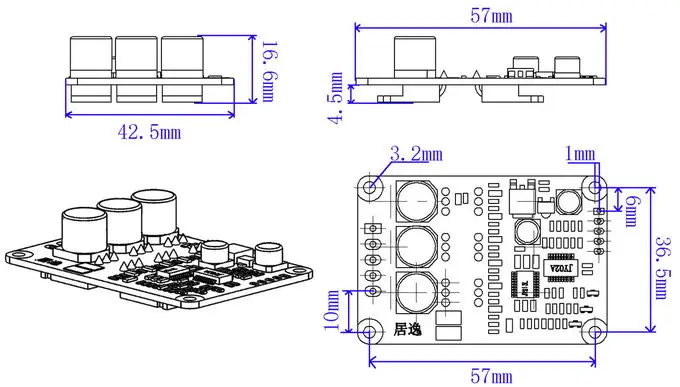

3. Используйте экранированные провода, если плата драйвера имеет расстояние более 50 см от двигателя, в противном случае это может привести к аномальному вождению, что влияет на нормальное использование.4. Управление порт расстояние: 2,54 мм, Мощность порт расстояние: 3,96 мм5. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или монтажной пластиной.Объемный рисунок
(Для бесщеточного бессенсорного двигателя постоянного тока)Номер модели
JYQD-V8.3E
Рабочая температура.
-20-85 ℃
Рабочее напряжение
12V-36V
Максимальный ток
15а
Cont. Рабочий ток
15а
·ШИМ контроль скорости
Частота ШИМ: 1-20 кГц; Рабочий цикл 0-100%
Регулирование скорости аналогового напряжения
0-5 В
O.V / L.V защита
Да
Выход импульсного сигнала скорости
Да
ПРИМЕЧАНИЯ по применению:1. Подтвердите, что параметры напряжения и мощности двигателя не превышают диапазон платы драйвера, как указано.

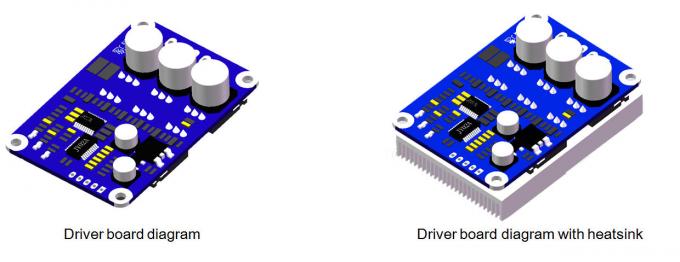

2. Этот драйвер платы используется в течение 3-фазовый бесщеточный Бессенсорный двигатель, но не подходит для всех размером 3-фазовый бесщеточный Бессенсорное моторы напрямую. Если Эффект вождения не очень хороший (например, запуск дрожания, Реверсивный, рабочий ток двигателя noload слишком большой, скорость не стабильна, эффективность низкая, И не может начать работу с нагрузкой.) Клиенты могут настроить сопротивление и емкость платы водителя в соответствии с реальной ситуацией для достижения лучшего эффекта вождения (см. Приложение для того, как сделать регулировку)3. JYQD-V8.3E плата без корпуса и радиатора. Если мощность двигателя ниже 60 Вт, не нужно добавлять радиатор, это только должно обеспечить нормальную вентиляцию и хорошую изоляцию. Если мощность двигателя превышает 60 Вт, он должен добавить радиатор, как показано на диаграмме ниже.4. Обратите внимание, что JYQD-V8.3E плата драйвера не имеет защиты от обратного подключения, это навсегда повредит плату драйвера, если соединение полярности будет изменено.5. Выходной порт 5 В на плате драйвера не позволяет подключать внешнее устройство. Это применимо только к внешнему потенциометру и переключателю платы для регулирования скорости и разворота.6. Терминал «M» на плате драйвера JYQD-V8.3E-это импульсный выходной сигнал скорости двигателя (push-pull output), а максимальный выходной ток-менее 5 мА.Схема проводки5 В
Внутренняя Выходная плата драйвера
М
Выходной порт импульсного сигнала скорости двигателя, импульсный сигнал 5 В.
Z/F
Вращающиеся порты управления направлением. Подключение «5 В» высокого уровня или отсутствие подключения-это направление вперед, подключение 0 В низкого уровня или подключение к GND-это обратное направление.
VR
Порт контроля скорости. Аналоговое напряжение линейная регулировка скорости 0,1 v -5V, входное сопротивление составляет 20K Ом, соединиться с GND в тех случаях, когда ввод ШИМ регулирование скорости, PWM частота: 1-20 кГц; рабочий цикл 0-100%
GND
Используется для внутреннего управления приводной платы
2. Порт питания
Ма
Фаза двигателя A
МБ
Фаза двигателя B
MC
Фаза двигателя C
GND
DC-
VCC
DC +
3. Используйте экранированные провода, если плата драйвера имеет расстояние более 50 см от двигателя, в противном случае это может привести к аномальному вождению, что влияет на нормальное использование.4. Управление порт расстояние: 2,54 мм, Мощность порт расстояние: 3,96 мм5. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или монтажной пластиной.Объемный рисунок
