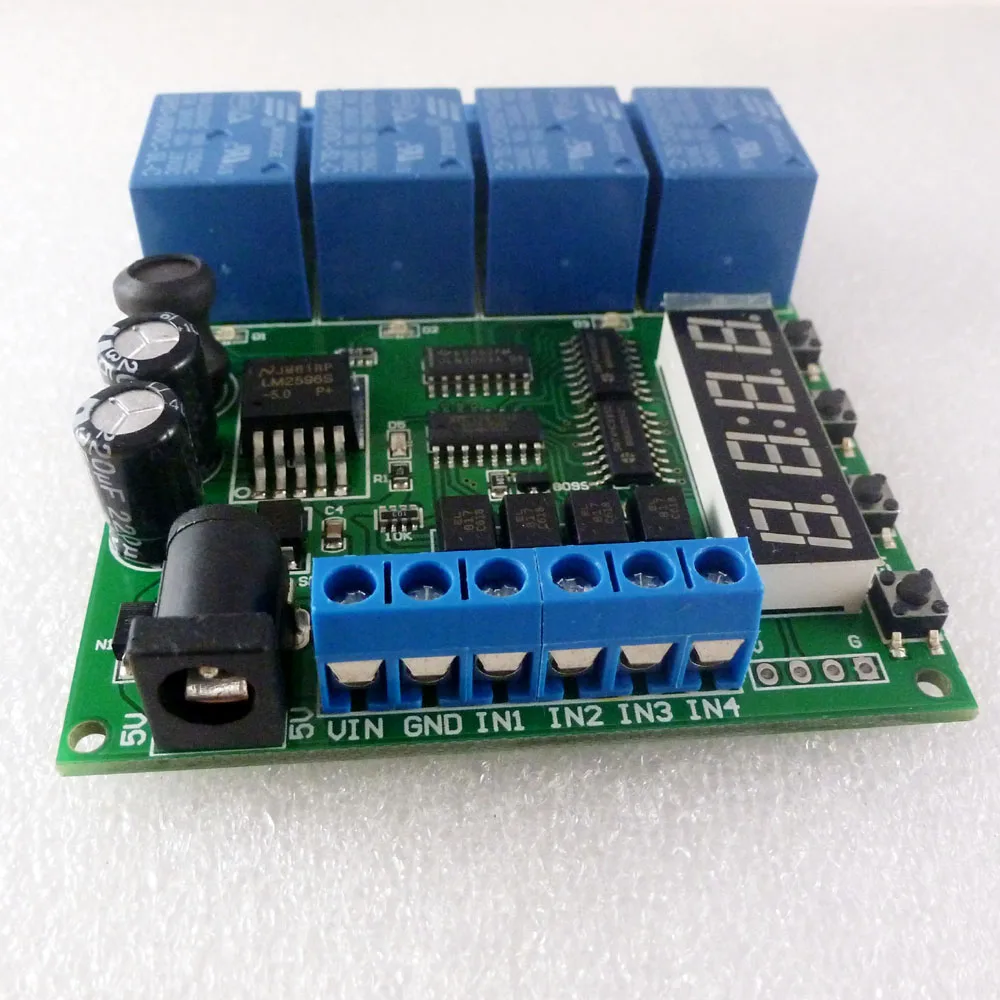

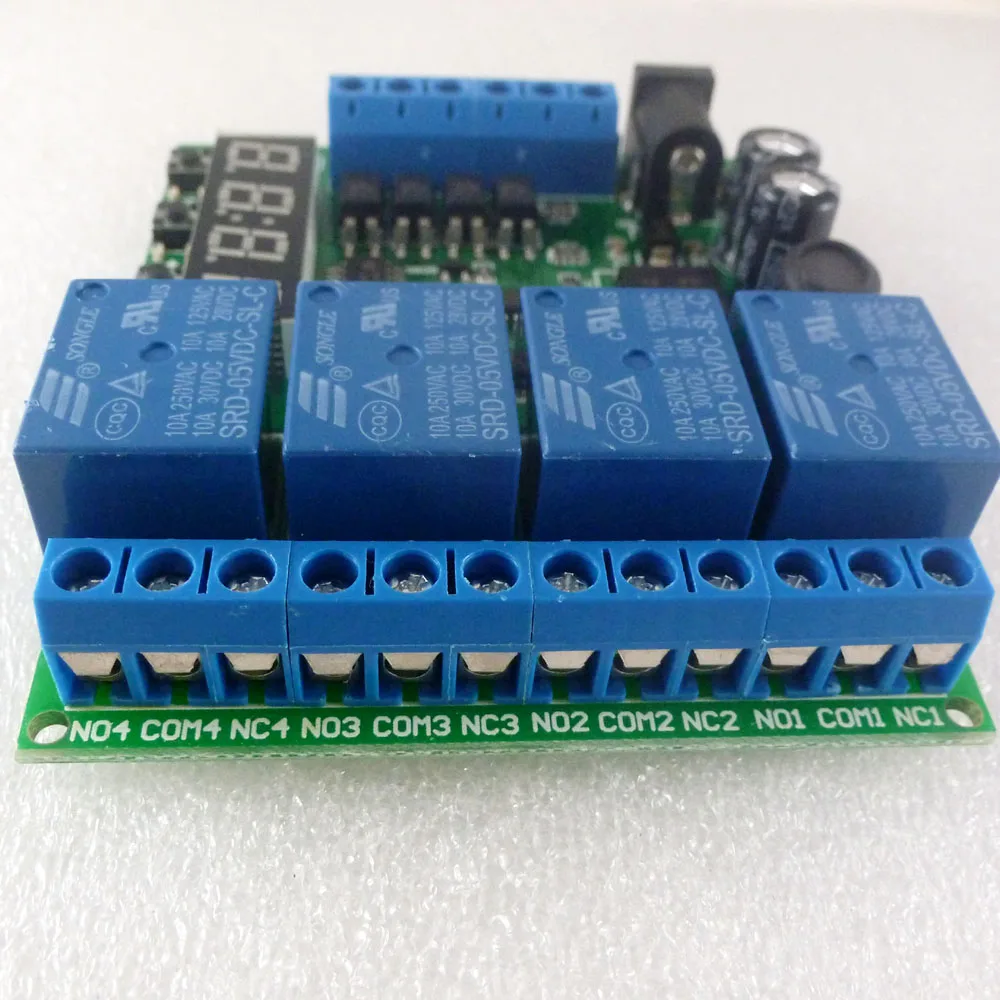

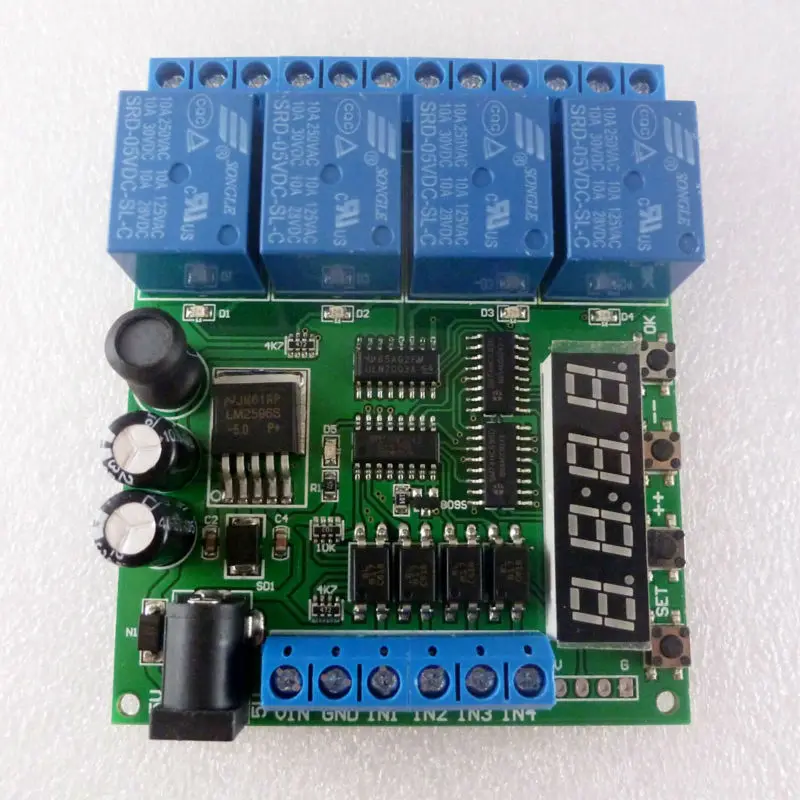

CE007 DC 12 В 4-канальный Многофункциональный релейный модуль Таймер задержки цикла

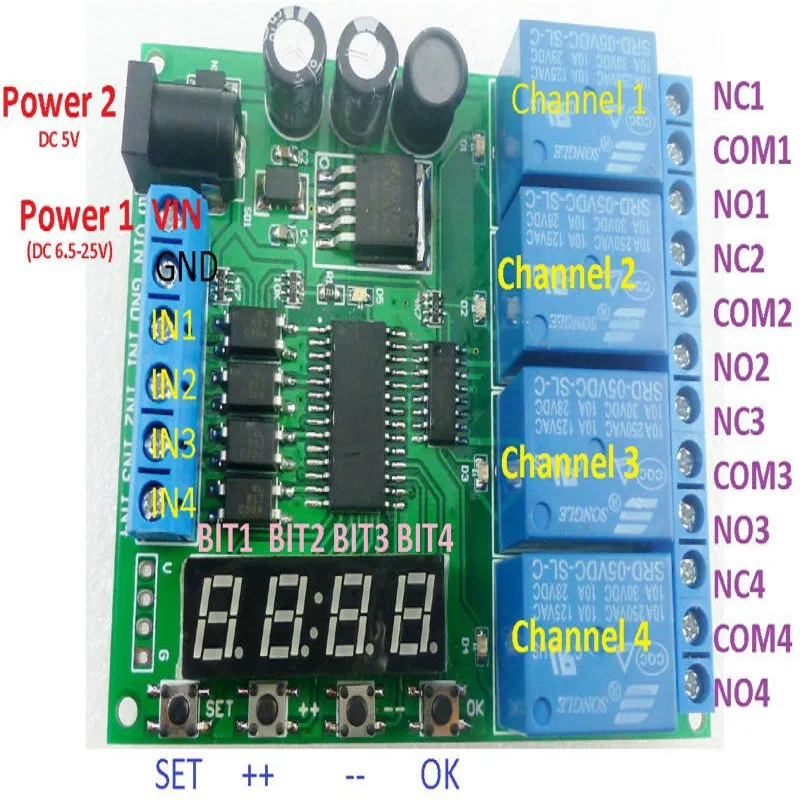

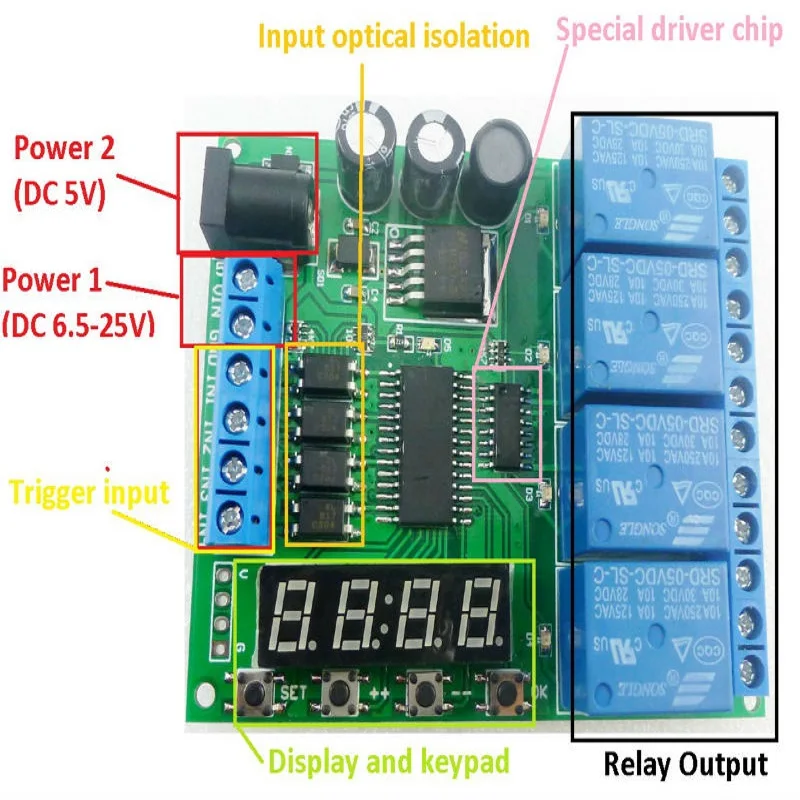

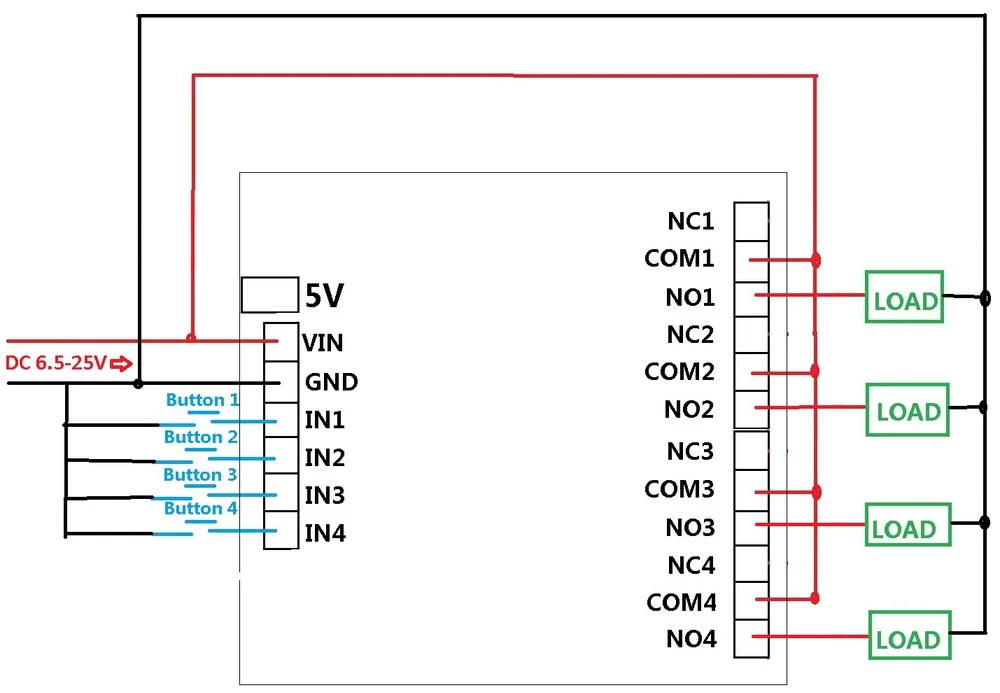

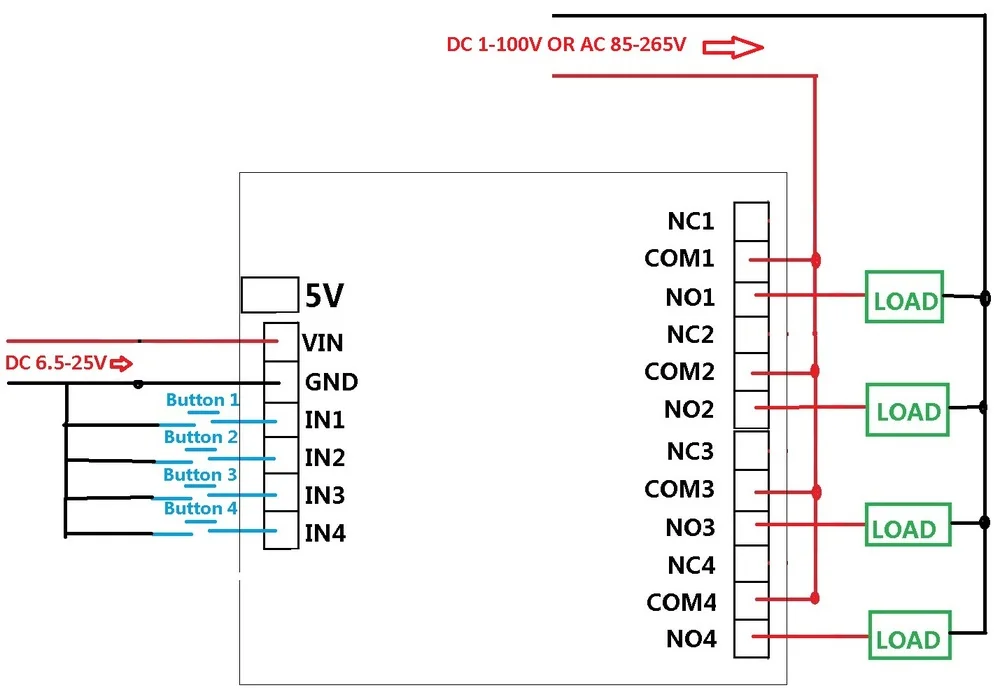

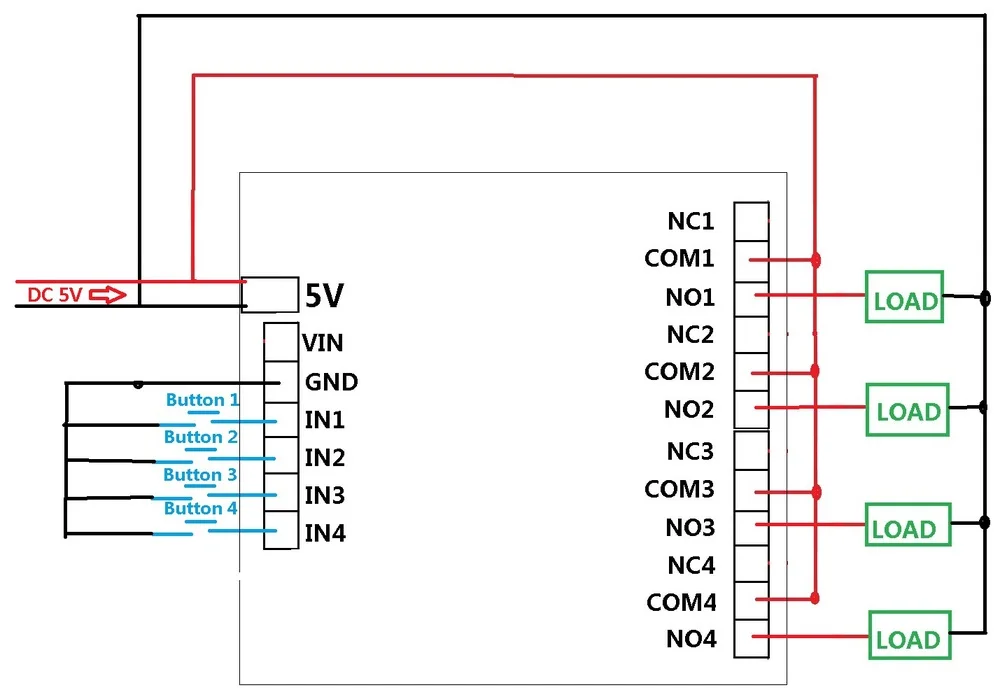

Наименование товара:CE007DC 12V 4 канальный многофункциональный таймер задержки цикла релейный модуль для синхронизации петли блокировки самоблокирующийся В посылка входит: 1 шт DC 5V 9V 12V 24V 4-канальная многофункциональная плата реле задержки Характеристики продукта: Самое длинное Время задержки: 00 ч: 00 М: 01 с-99 ч: 59 м: 59 с 4-канальное реле, каждый канал самостоятельно запускает независимую задержку, не мешает друг другу. 6 видов функциональных модулей,Каждый функциональный модуль имеет три подрежима(Без цикла, 2-99 циклов, всегда цикл). Оптическая изоляция входа. Мощный антиобратный диод. Электролитические конденсаторы SMD высокого качества Q. Характеристики Товара: 1 Рабочее напряжение: источник питания 1, 6,5-25 В постоянного тока; Источник питания 2, 5 в постоянного тока 2 рабочий ток (12 В постоянного тока): ток в режиме ожидания (все реле замкнуты) 16 мА, 1 реле открытого 50 мА, 2 реле открытого 82 мА, 3 реле открытого 115 мА, 4 реле открытого 150 мА 3 размера: 80x66x20 4 Вес: 75 г Максимальная грузоподъемность 5 реле: постоянный ток 1-100 в/6 А; 85-265 В переменного тока/5 А Типичное применение: 1 цепь управления 6-25 В постоянного тока, схема подключения ниже. «Нагрузкой» могут быть светодиодные фонари, вентиляторы, двигатели и Прочее DC 6-25V оборудование 2 цепи управления 5 в постоянного тока, схема подключения ниже. «Нагрузкой» могут быть светодиодные фонари, вентиляторы, игрушечные автомобили и Прочее DC 5V оборудование 3 цепи управления постоянным током 1-100 в или 85-265 В переменного тока, схема подключения ниже. «Нагрузкой» могут быть светодиодные фонари, вентиляторы, двигатели и другое оборудование постоянного тока переменного тока Инструкции пользователя: Короткое нажатие: время нажатия клавиши составляет менее 2 секунд; Длительное нажатие: Нажмите кнопку более 2 секунд; Состояние: рабочее состояние, настроенное состояние, энергосберегающее состояние. Рабочее состояние: Начните работу после включения питания. Отображает оставшееся время 1 канала, в параметрах может отображаться «выбор канала» для установки; Установка состояния: короткое нажатие клавиши «Set», чтобы войти в состояние «channel select». Короткое нажатие кнопки «OK» для выхода из настройки; Состояние энергосбережения: в этом состоянии цифровые трубки не отображают, и другие функции работают корректно. Нажмите и удерживайте кнопку «OK» через 5 секунд, чтобы войти в состояние энергосбережения, нажмите еще раз кнопку «OK» в течение 5 секунд или снова включите, чтобы выйти из состояния энергосбережения. Заводские настройки: Нажмите и удерживайте две кнопки «++» и «--» в течение 3 секунд, чтобы восстановить заводские настройки, и цифровая трубка начнет открываться. После повторного включения запустите параметры по умолчанию. Настройки: 1. После питания остальное время канала цифрового дисплея (канал 1 по умолчанию). 2. Нажмите кнопку «SET», чтобы войти в интерфейс «channel select». На экране «channel select» нажмите кнопку «++»/«-», чтобы выбрать канал для работы (relay). Нажмите кнопку «OK», чтобы выйти из экрана «channel select» и сохранить текущие параметры. Нажмите кнопку «SET» в интерфейс «настройки параметров». 3. В разделе «Параметры» нажмите кнопку «SET», вы можете переключать параметры. Кнопка «++»/«-» для изменения параметров. Нажмите кнопку «ок», чтобы выйти из экрана «Параметры» и сохранить текущие параметры. Интерфейс выбора канала: Интерфейс «настройки параметров»: Минимальное время таймера T1 T2-это секунда, поэтому диапазон времени T1 T2 составляет 99 часов 59 минут 59 секунд. Количество циклов (Nx)-это количество циклов для выполнения действия, срабатывающего один раз (Nx = 00 указывает на цикл всегда, Nx = 01 означает отсутствие цикла). Таким образом, вы можете установить количество циклов: 1-99 раз или всегда цикл. Решение существительное: NO: нормально открытый контакт реле COM: Общий контакт реле NC: нормально замкнутый контакт реле Открытое реле: COM connect NO. Закрытие реле: номер отключения COM.. Функциональный режим: Следующие Функциональные режимы могут быть установлены для работы в циклическом режиме. Вы можете установить количество циклов (Nx 1 ~ 99 раз, 00 всегда цикл, по умолчанию 01, а не цикл). F0: после включения реле Закрыть . Вход триггера (в 1/2/3/4), реле Открыть . Задержка времени T1 Закрыть . F1: после включения реле Открыть . Триггерный вход, реле Закрыть . Задержка времени T1 Открыть . F2: после включения реле Закрыть . Вход запуска, время задержки T1 и реле Открыть . Реле задержки времени T2 Закрыть . F3: после включения реле Открыть . Вход запуска, время задержки T1 и реле Закрыть . Реле задержки времени T2 Открыть . F4: после включения реле Закрыть . После времени задержки T1 и реле Открыть . Реле задержки времени T2 Закрыть . F5: после включения реле Открыть . После времени задержки T1 и реле Закрыть . Реле задержки времени T2 Открыть .
