Многофункциональная плата управления микро-шаговым двигателем 2-фазный

Многофункциональная плата управления микро-шаговым двигателем 2-фазный

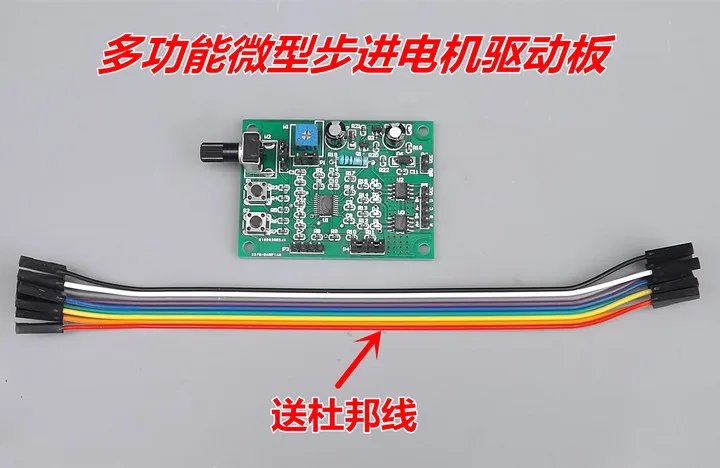

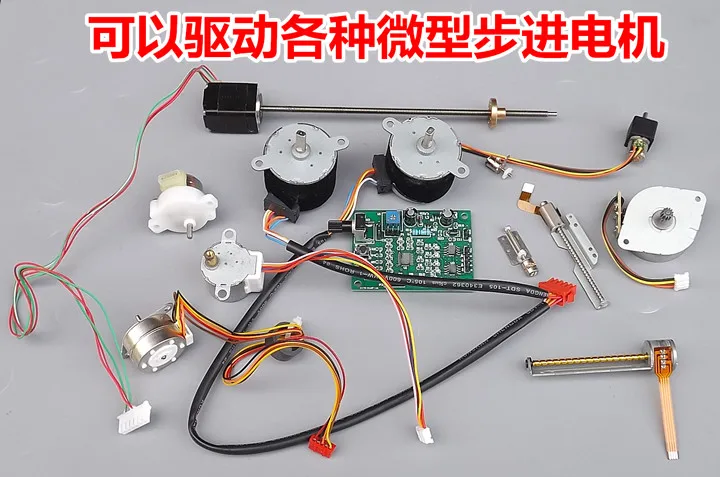

Многофункциональный микро шаговый двигатель платы управления привода может управлять 2-фазный 4-проводной и 4-фазный 5-проводной Шаговый двигатель s.
Плата управления диском имеет четыре режима работы: 1. Общий Режим 1. Общий Режим 2. Режим инчинга 4. Автоматический режим круглого хода
[Размер направляющей пластины] Д * Ш * В 60*44*16 мм

基本参数:

【电压范围】 DC5V-12V

【额定电流】≤ 800mA

【电源反接保护】有

【过流保护】有

【过热保护】有

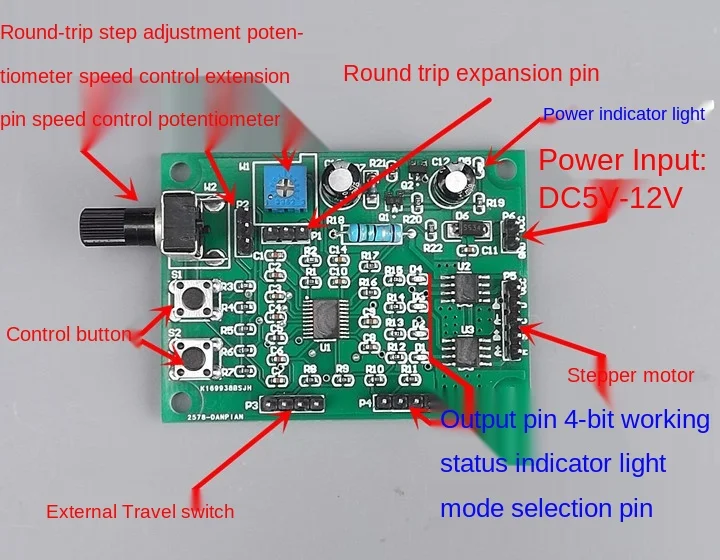

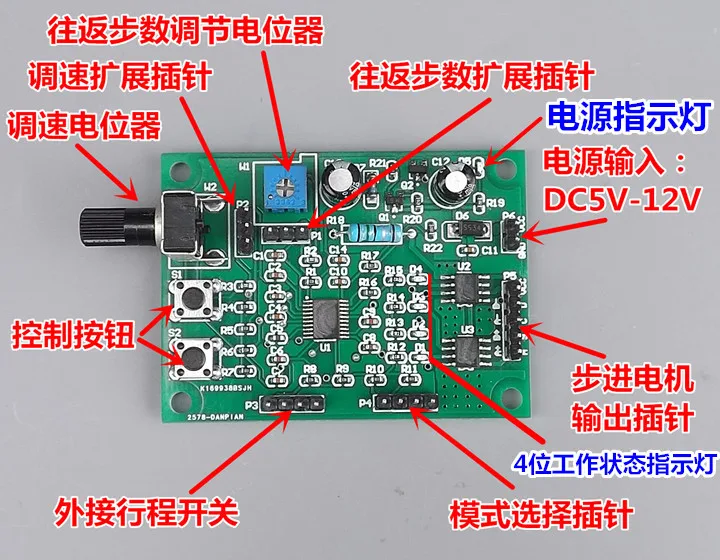

下面介绍板上各引脚功能说明.

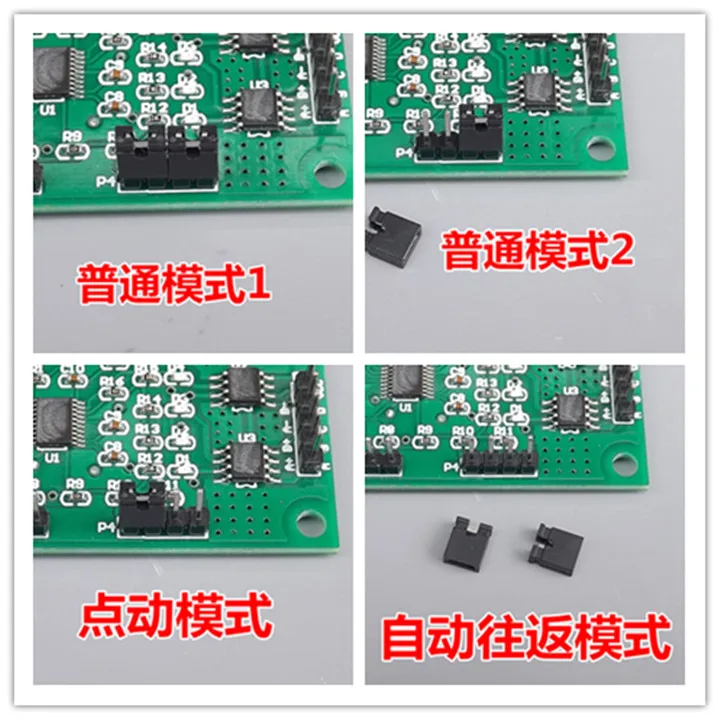

下图是 P4 功能插针帽的安装及所对应的工作模式.

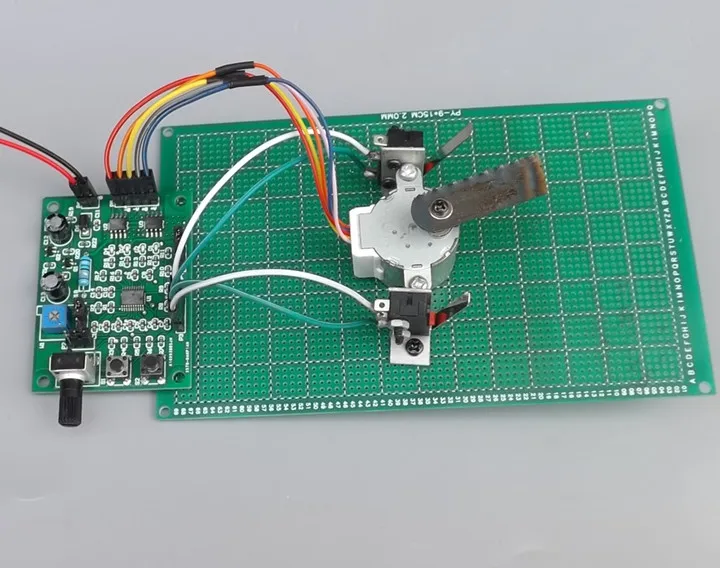

【一】普通模式 1:S1 启动停止按钮,S2 正反转按钮,W2 电位器调速.如果需要限位反转,可在 P3 插针上外接 2 个限位开关,电机运动轴装上触片,这样电机就会在 2 个限位开关之间的行程内往返运动.

【二】普通模式 2:S1 正转启动按钮,S2 反转启动按钮,按任意键停.W2 电位器调速.如果需要限位停,可在 P3 插针上外接 2 个限位开关,这样电机碰到限位开关后就会停止运动,点动相反按钮后电机反转.

【三】点动模式:S1 按下正转,松开停,S2 按下反转,松开停,W2 电位器调速.如果需要限位停,可在 P3 上接上限位开关.

【四】自动往返模式:S1 启动停止,S2 正反转,W2 电位器调速,W1 电位器调节自动往返步数.启动后电机在 W1 调节的步数内自动往返运转.

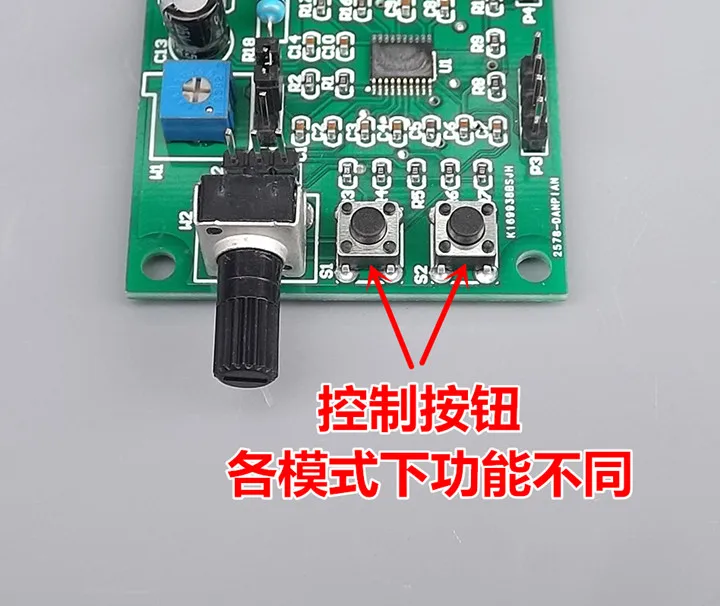

下图是 S1,S2 控制按钮,各种模式下功能不同,具体参考 P4 插针功能说明.

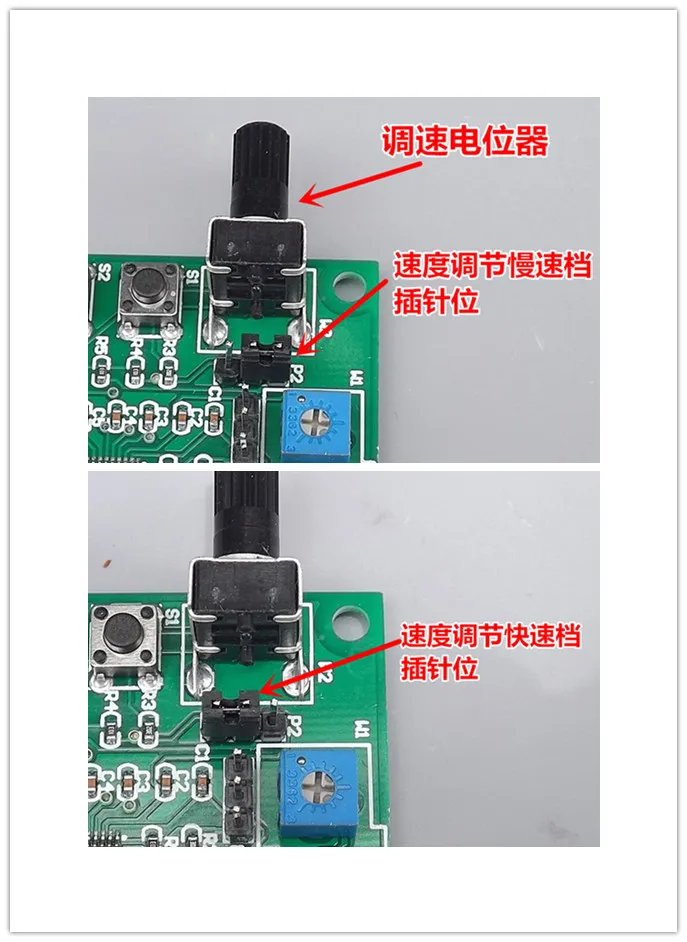

下图是 W2 和 P2 功能说明

W2 电机速度调节电位器,逆时针调节变慢,顺时针调节变快.

P2 速度调节扩展挡位插针,慢速档时 W2 的调节范围是:最慢每步需 3,125 秒 -- 最快每步需 0,0625 秒(16 步/秒).快速档时 W2 的调节范围是:最慢每步需 0,0625 秒(16 步/秒)-- 最快每步 0,00125 S(800 步/秒).

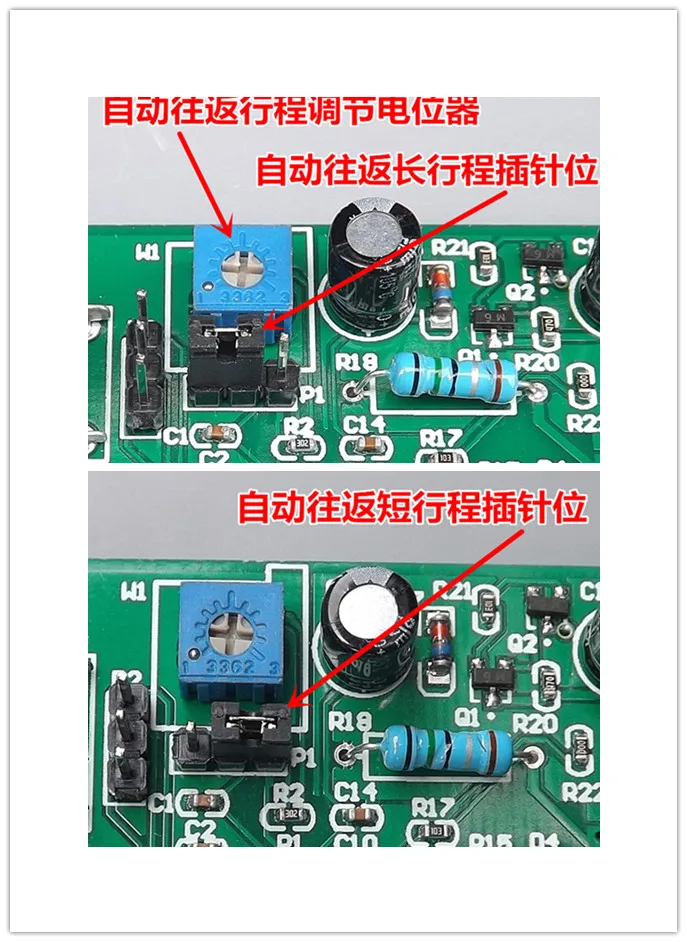

下图是 W1 和 P1 的功能说明

W1 自动往返行程调节电位器,逆时针调节行程变短,顺时针调节行程变长.

P1 自动往返行程调节扩展插针.短行程挡位时 W1 的调节步数范围是 1-200 步.长行程挡位时 W1 的调节步数范围是 200-1200 步.

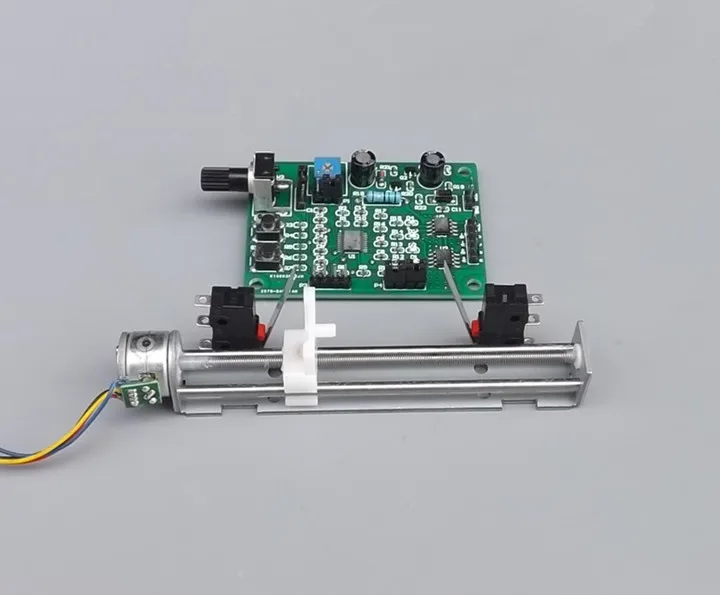

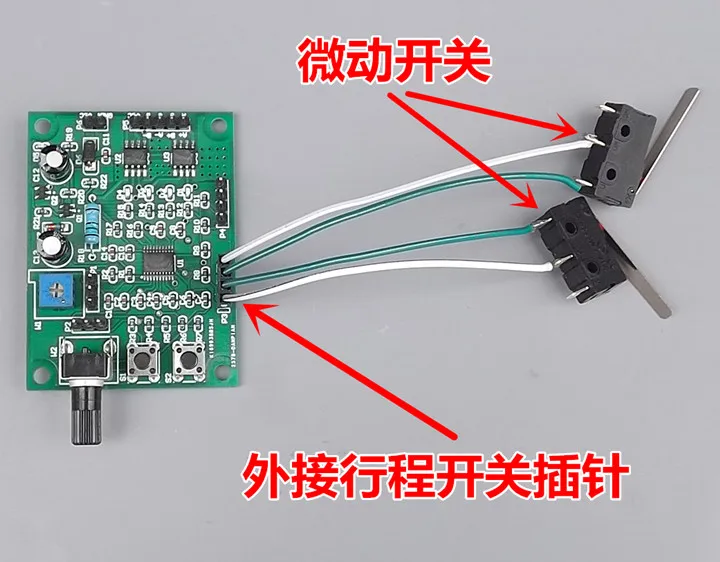

下图是 P3 插针功能说明,外接行程开关,也可以是各种传感器的高低电平信号,低电平有效.各种模式下功能不同,具体参考 P4 插针功能说明.

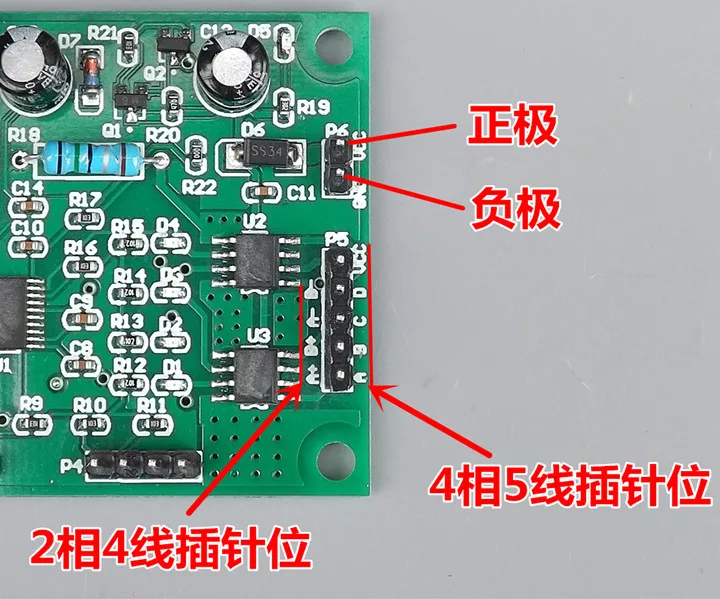

下图是 P5,P6 插针功能说明

P5 步进电机输出插针,根据你选择的是 2 相 4 线还是 4 相 5 线步进电机,按照板上字符正确接上导线.

P6 电源输入插针,可外接直流 5V-12V 电源.

注意 :( 1)如果要改变 P1,P2,P4 任何功能插针,需断掉板上电源再次上电后所选功能才起作用.

(2)当负载电流超过 800mA 时电路保护,运行指示灯每 2 秒闪动一次,这时需要降低工作电压或更换电机才能正常工作.
