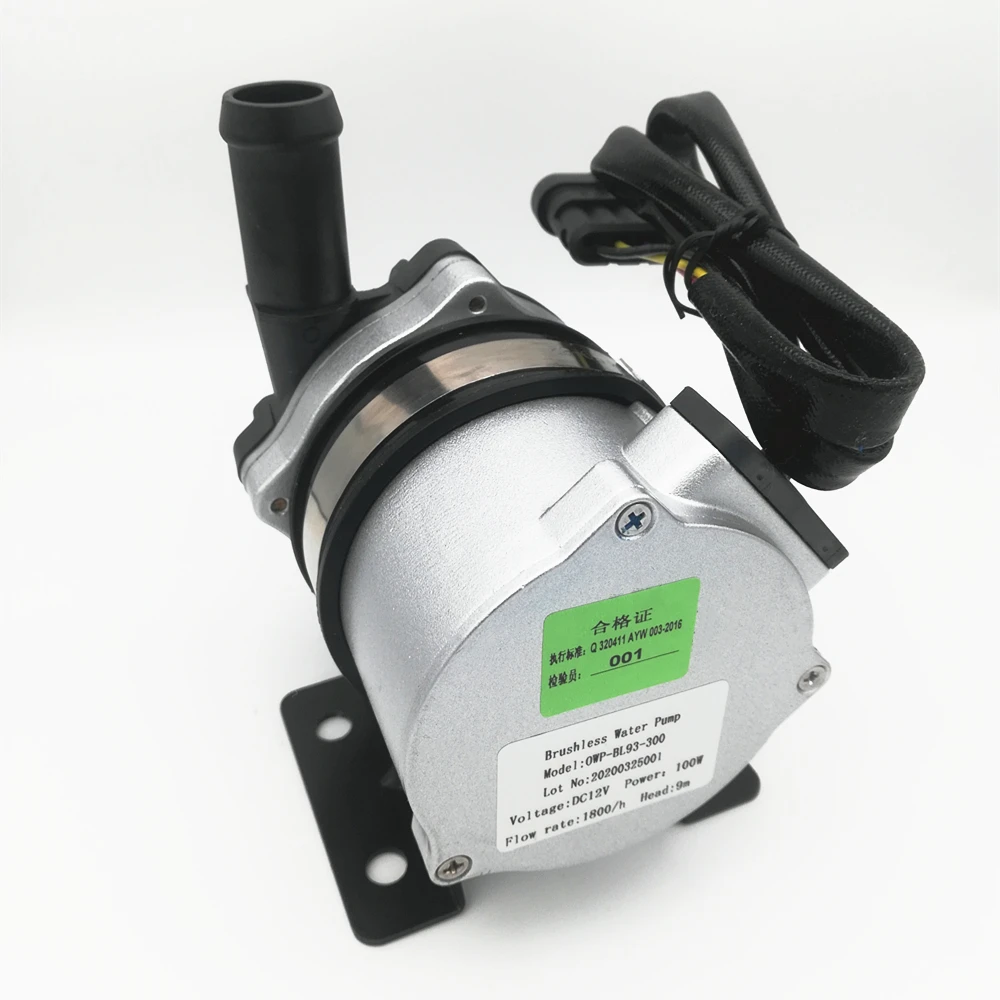

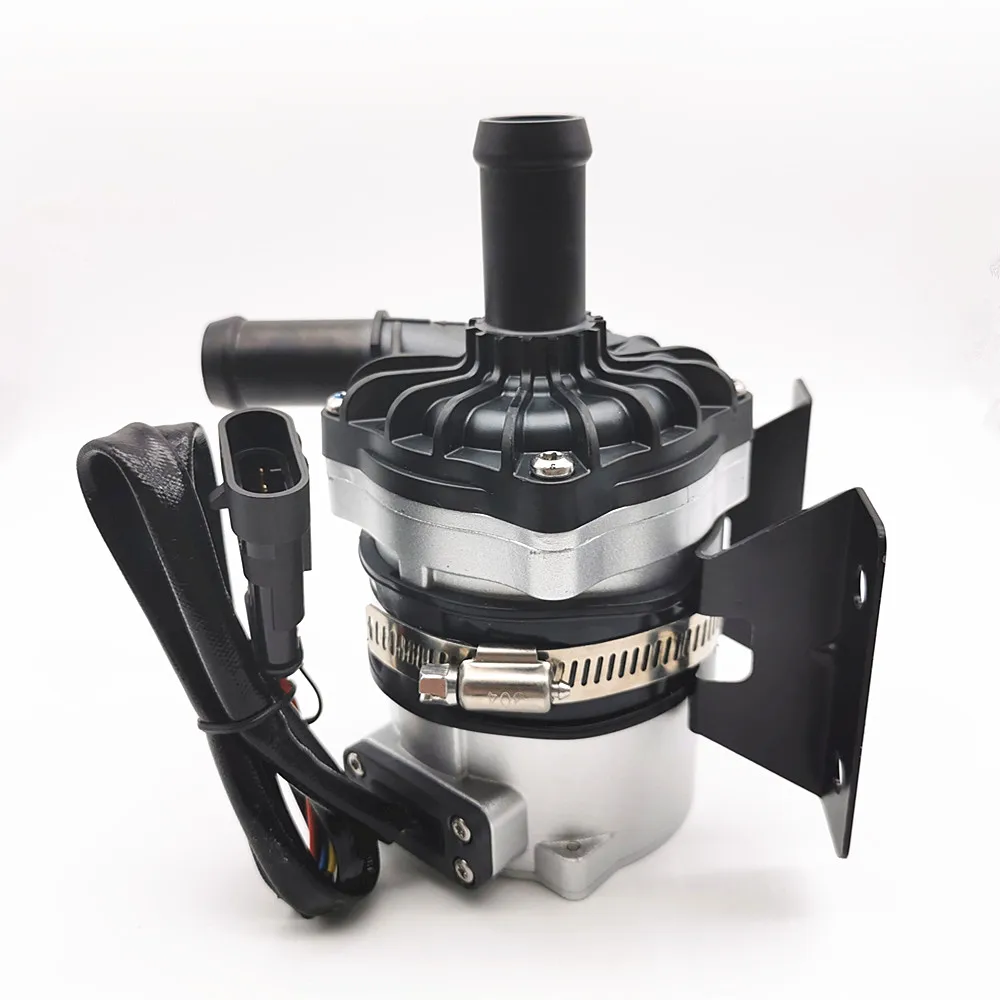

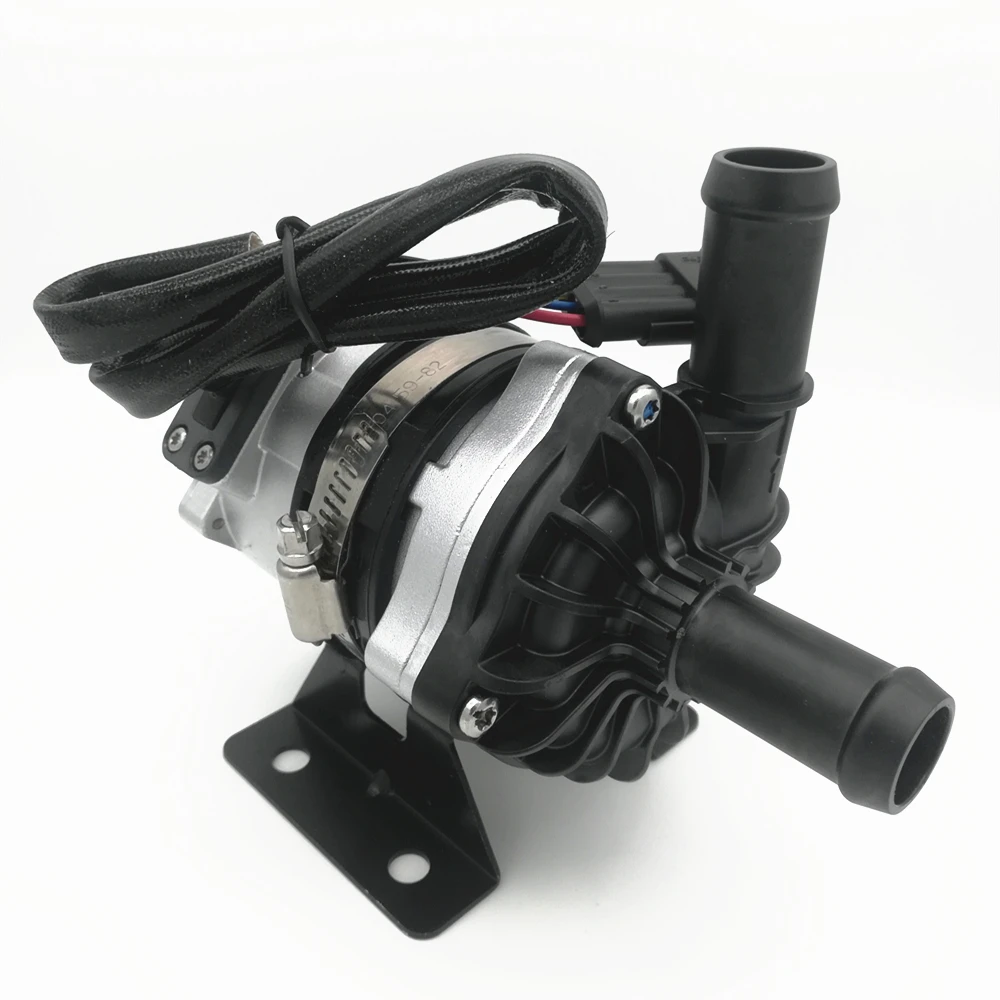

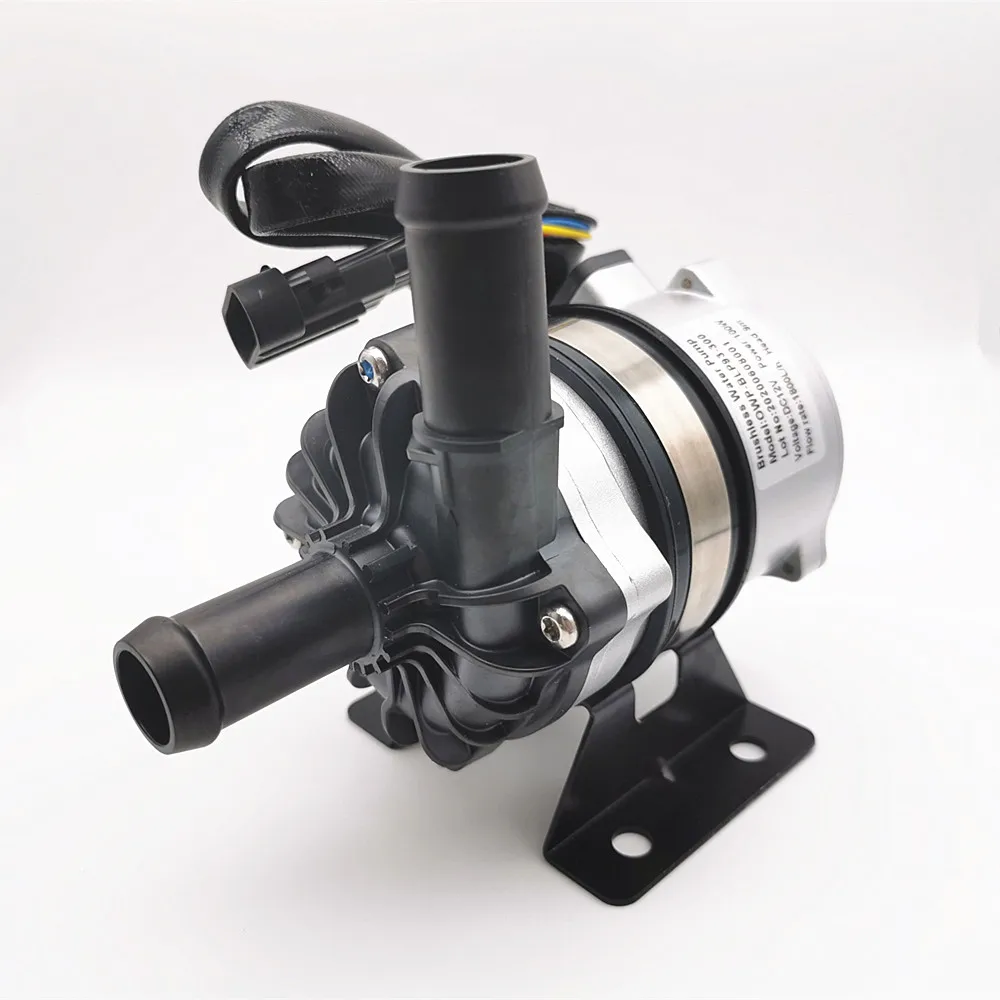

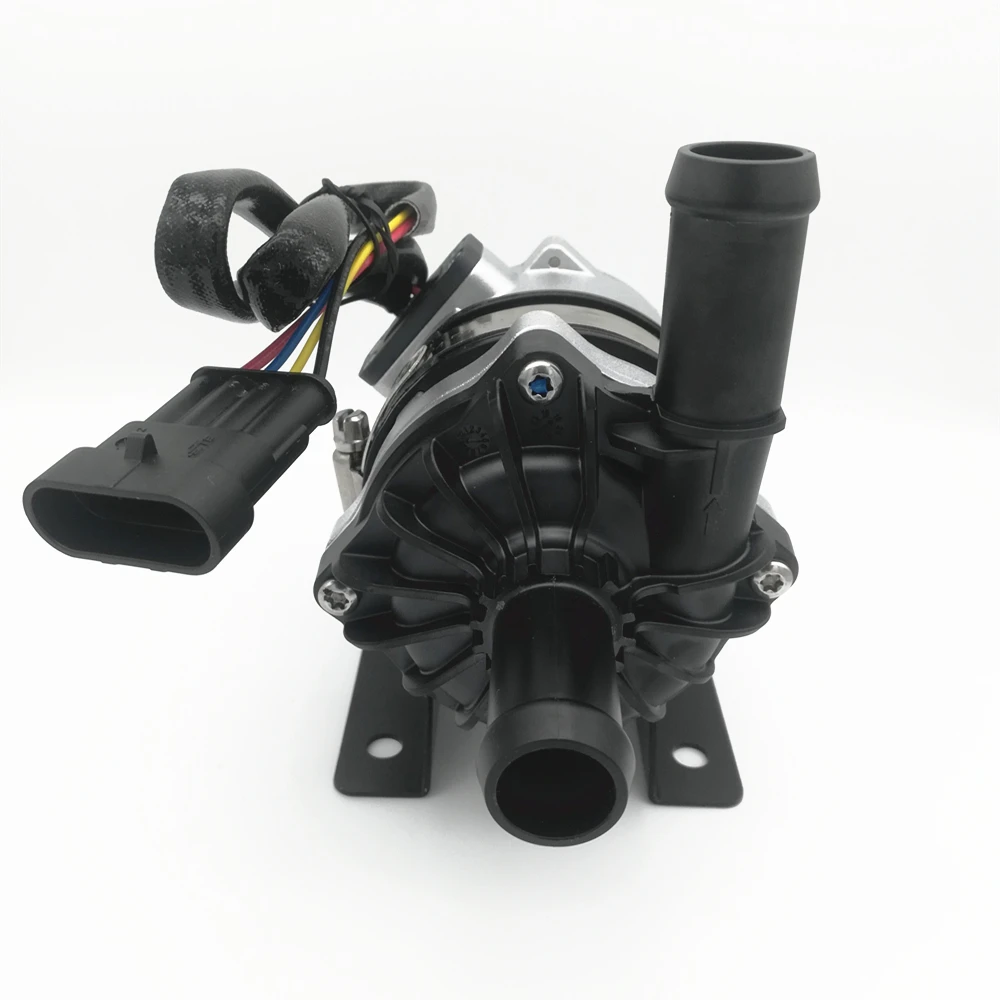

OWP BL93 300 Электрический водяной насос 12V/24V DC 1800L/M CMS свободное программное

OWP BL93 300 Электрический водяной насос 12V/24V DC 1800L/M CMS свободное программное

■ Приложений
Широко используется в гибридных автобусах, гибридных легковых автомобилях, электромобилях, поездах и кораблях и других системах отопления и охлаждения.

▪ Особенности
◆Передача магнитной силы (Защитная структура насоса) центробежный насос
◆Высокая эффективность бесщеточный двигатель постоянного тока, низкое энергопотребление, высокая эффективность, длительный срок службы.
◆С широким диапазоном рабочей температуры
◆PWM сигнал скорости управления
◆With постоянный поток управления
◆Reverse защита от обратной полярности
◆Dry Бег защиты
◆Перенапряжение, защита от перегрузки по току
◆Перегрузка, защита от перегрева

■ Техническое описание (соответствующие части в контакте с жидкостью)
Корпус головки насоса: PPS + GF
Рабочее колесо: PPS + GF
Защитная Полость: PPS + GF
Втулка вала: композитные материалы из углеродистой смолы
Вал: вал из нержавеющей стали
Магнитный Корпус: нейлоновая Пластиковая Капсула
Уплотнительное кольцо: EPDM

■ Приводное устройство (включая двигатель)
Электромагнит для вождения: нейлоновый пластиковый капсулированный магнит
Винты и гайки: нержавеющая сталь SUS 304
Мотор для вождения: бесщеточный двигатель
Рама провода двигателя: PPA GF
Корпус насоса: литой алюминиевый чехол с пескоструйной обработкой и пропиткой

Кронштейн: сталь с порошковым покрытием
Обруч кронштейна: нержавеющая сталь сша 304 + демпфирующее резиновое кольцо
Водонепроницаемость на основе оценки IP68 (en60529)
Модель соединителя: AMP282106-1 (совместимый штекер AMP282088-1)
Диаметр сопла: 22,4 мм (внутренний диаметр: 16 мм)

▪Характеристики модели
OWP-BL93-300-24A (24 В постоянного тока)
OWP-BL93-300-12A(12 В постоянного тока)


▪Инструкция по монтажу
Насосы серии OWP-BL93-300-это центробежные насосы, которые требуют предварительного заполнения,
Насос установлен в самом низком положении системы, чтобы гарантировать, что рабочее колесо всегда погружено в жидкость или предварительно заполнено насосом перед включением.
Флуоресцентный
1: насос не должен быть сухим, даже если он может высохнуть-работает в течение 30 секунд (после 30 секунд сухой-бег, он автоматически остановится), сухой бег будет шуметь, также увеличивают истирание вала и рукава вала.

2: Используйте рекомендуемый диаметр трубы, соединяющей Впускное отверстие насоса, если вы используете отверстие шлангового насоса меньшего диаметра, из-за отрицательного давления в насосе, наружный воздух легче попадает в насос через трубопровод, это приведет к ухудшению производительности насоса, а также к повреждению воздушных пузырьков насоса.

3: как показано на входе насоса, рабочее колесо вращается по часовой стрелке (см. Стрелку на выходном порту).

4: насос может быть установлен вертикально или горизонтально (см. Рис. 1) при установке вертикально, выходной порт должен быть вверх.

5: во избежание сухого хода (воздух застревает в крыльчатке) выходной порт водяного насоса должен быть вертикальным или в верхней части крыльчатки. (см. Рис. 1)

6: соединенная труба должна быть вертикально установлена (или не локоть в 20 см), чтобы сделать воздух разряжен легко, выпускная труба не должна использоваться менее 90 градусов
Локоть (см. Рис. 2).

7: нельзя использовать морскую воду или другие тяжелые загрязнения с большой примесью зерна жидкости в качестве жидкой среды.





Температурный параметр
Средняя температура жидкости: от-40 ℃ до + 85 ℃ (от-40 °F до + 185 °F)
Рабочая температура окружающей среды: от-40 ℃ до + 85 ℃ (от-40 °F до + 185 °F) влажность ≤ 90%
Температура хранения: от-40 ℃ до + 70 ℃ (от-40 °F до + 158 °F) (до 100 ℃, но это сократит срок службы)
▪Давление системы
-0,2 до 2,5 бар (100 ℃ (212 °F).
Эти советы помогут продлить срок службы изделия составляет более 20000 часов на основе Номинальное напряжение и 36 ℃(86 °F) температура окружающей среды.
▪Диапазон напряжения
Номинальный 12V водяной насос, рабочий диапазон 9V - 16V
Номинальный 24V водяной насос, рабочий диапазон 18V - 30V
Хотя двигатель может использоваться в широком диапазоне напряжения и температуры, но чрезмерное или слишком низкое напряжение и температура повлияют на срок службы двигателя, насос не может быть подвержен воздействию теплового излучения окружающей среды.

Средняя жидкость: чистая вода, жидкая смесь (вода с содержанием гликоля ниже 60%)


▪Электрический параметр

Рабочее напряжение

(VDC)

Номинальная мощность

(Ш)

Номинальный поток

(L/H)

Размеры

(Мм)

Вес

(Г)

9V-16V(12V)

18-30 в (24 В)

100 Вт

Q = 1800L/H = 9M

148*90*132

1,12 кг

Модель соединителя и соответствующие электрические свойства (см. Рис. 3):

AMP282106-1

1 (черный)

2 (желтый)

3 (синий)

4 (черный)

(Подходящая вилка
AMP282109-1)

GND

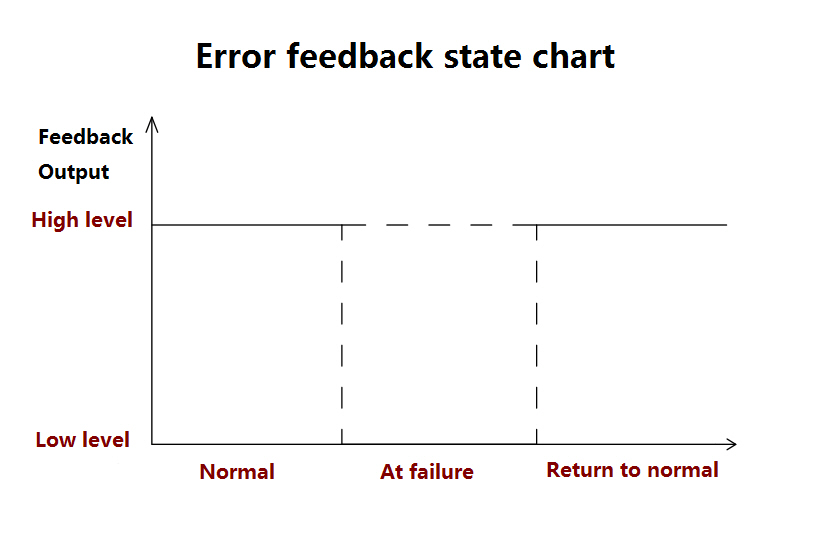

Отзывы о неисправности

ШИМ

+ 12V/24V

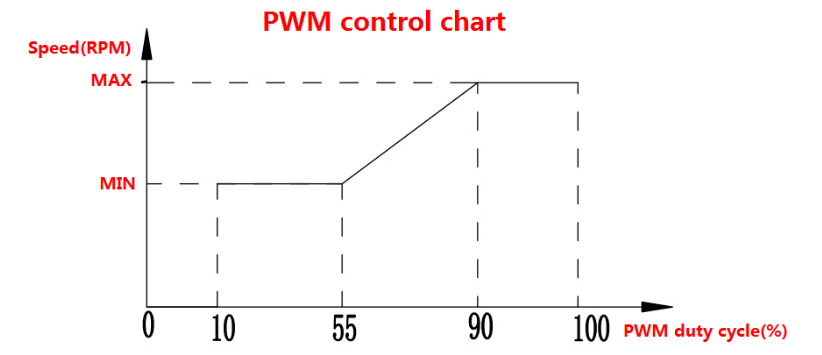

▪Персонаж ШИМ

Рабочий цикл

Описание

Примечание:
1: метрическая погрешность рабочего цикла ШИМ 2%
2:PWM напряжение: 24 В постоянного тока/12 В постоянного тока (такое же, как напряжение насоса)
Частота: 50-1000 кГц
3: рекомендуемый режим остановки ШИМ: 10%
4: рекомендуемый 0% в качестве PWM разъединения

0% ≤duty≤ 10%

Состояние остановки

11% ≤duty≤ 55%

Минимальная скорость работы

56% ≤duty≤ 90%

Режим ШИМ
(Диапазон линейного контроля скорости)

91% ≤duty≤ 100%

Максимальная скорость работы

▪Внимание
1. Рабочая температура окружающей среды:-40 ℃-85 ℃, следует стараться избегать приближения к трехэлементной каталитической, газоразрядной трубной системе и двигателю во время установки, обеспечить температуру рабочей среды.
2. Положение установки водяного насоса должно максимально приближаться к низкому уровню воды, чтобы продлить срок службы насоса.
4. Пожалуйста, используйте насос далеко от пыльной среды, пыль вредна для уменьшения срока службы
5. Обратите внимание на чистоту воды, Избегайте варки и блокировки крыльчатки, чтобы уменьшить срок службы насоса

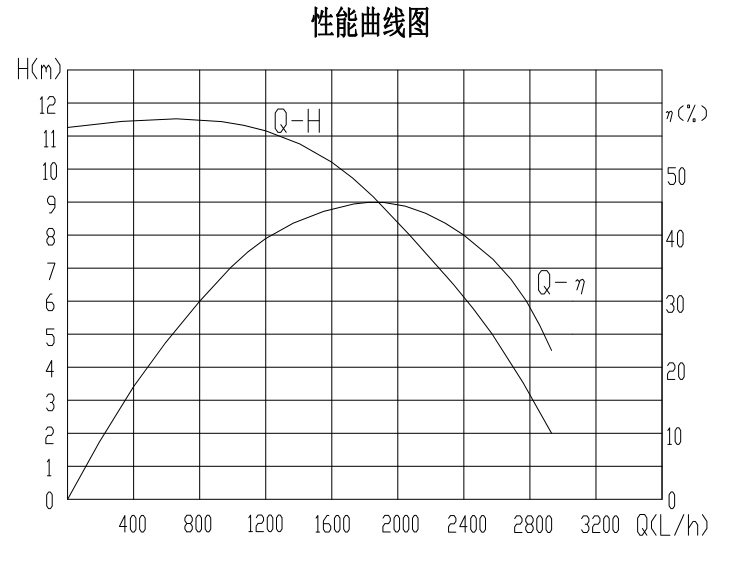

▪Параметры производительности

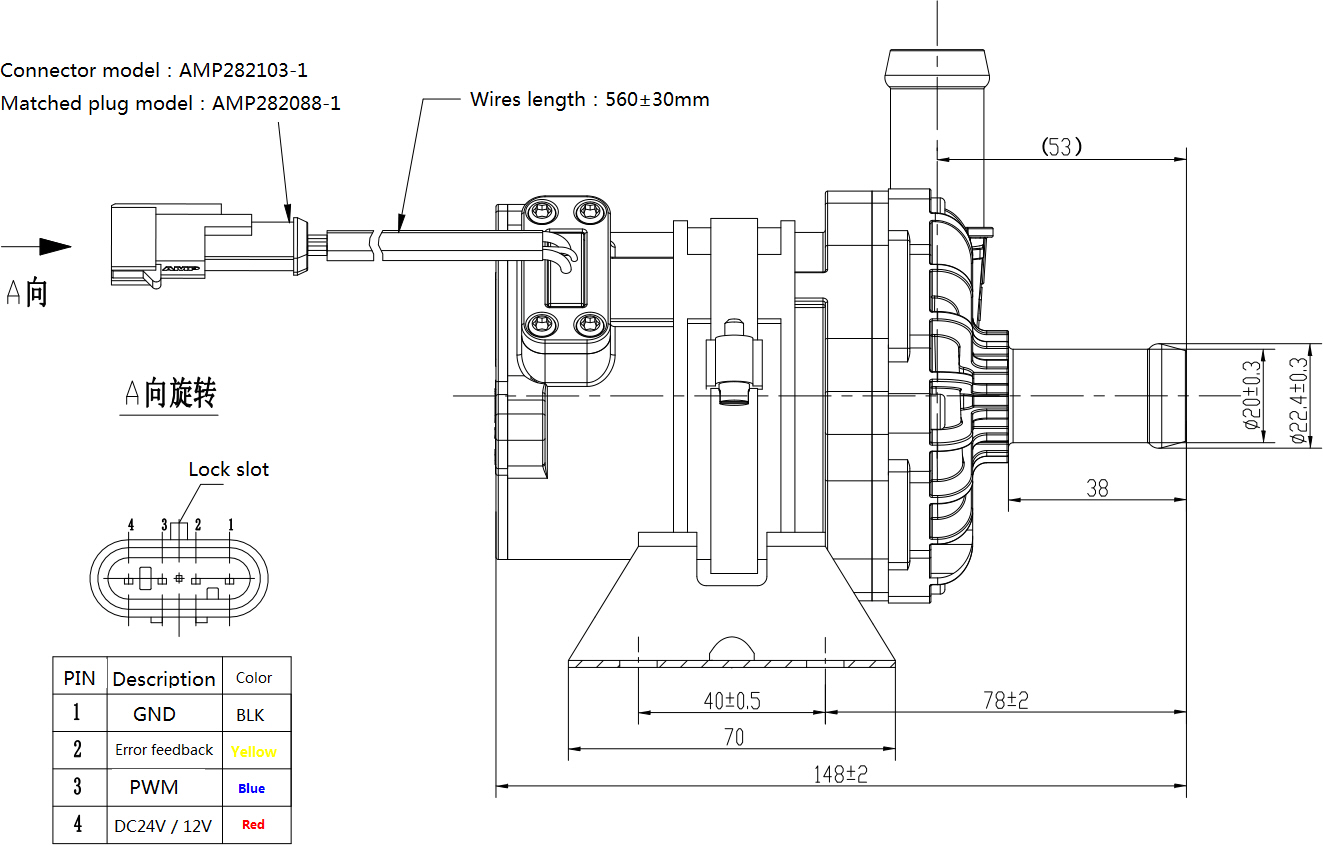

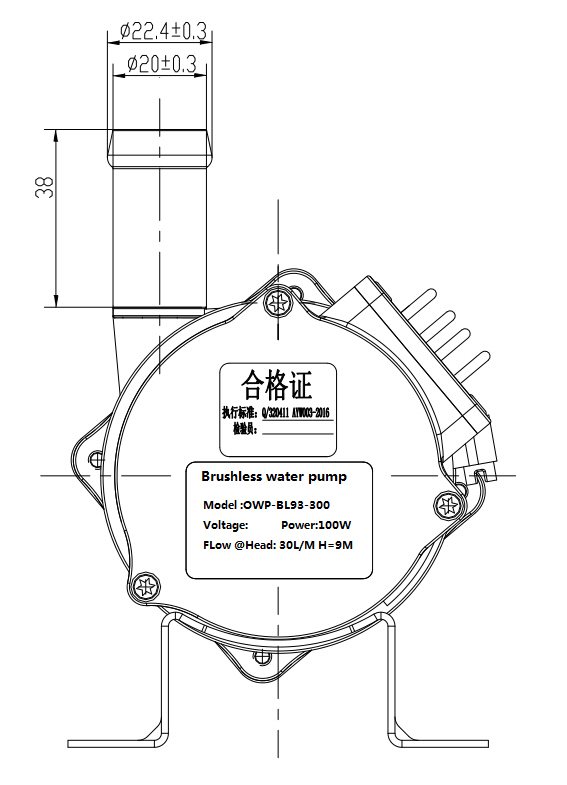

Внешние размеры
