DIY портативный многоимпульсный Автоматический триггер точечный сварочный

DIY портативный многоимпульсный Автоматический триггер точечный сварочный

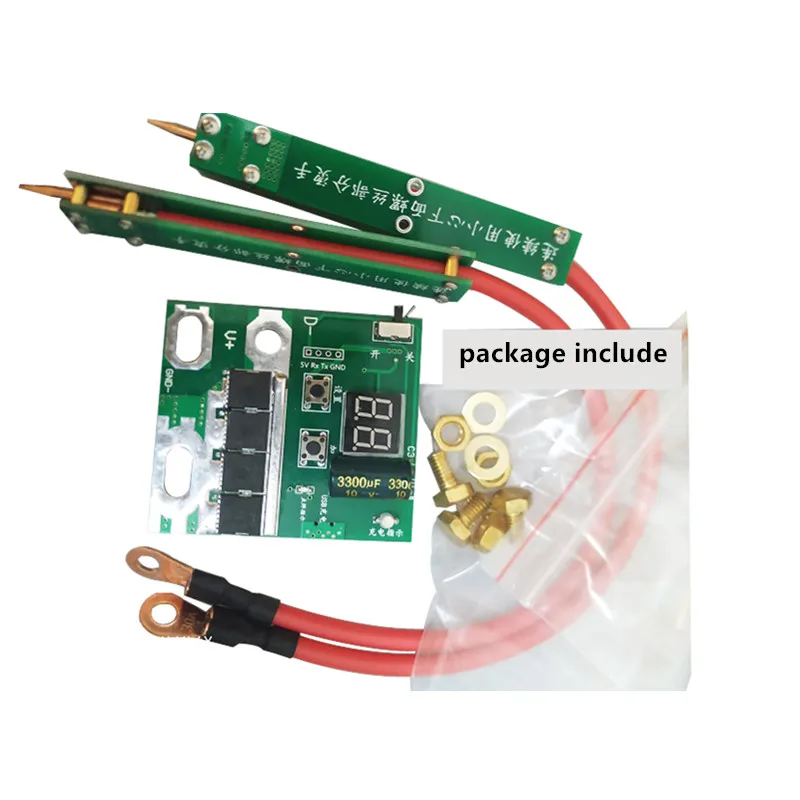

Посылка включает:

DC Цифровой дисплей автоматический пусковой точечный сварочный аппарат DIY точечный сварочный аппарат материнская плата управления.

Не может точечной сварки меди, не может точечной сварки алюминия, может только точечной сварки стальной оболочки батареи.

0,2 никелевое покрытие или 0,1 никелевое покрытие 0,1

Примечание:!

Рабочее напряжение этот модуль от 3,5 V до 5,6 V, пожалуйста, не используйте, пожалуйста, в нем есть функция защиты от перенапряжения, он будет гореть в том случае, если есть функция защиты от перенапряжения

Есть tp4056. Схема зарядки литиевой батареи на плате, а напряжение питания USB составляет 5 В;

Подходит для следующих типов аккумуляторов: a литиевая батарея с номинальным напряжением 3,7 v, цельная напряжение 4,2 v;

Если вы используете другие литиевые батареи или Фарад конденсаторы в качестве источника питания; Вам нужно решить проблему зарядки самостоятельно;

Нельзя использовать usb-порт на плате;


Есть 4 4NO4, MOS на плате, ток одной трубки составляет 300A, 4 трубки 1200A, нет необходимости добавлять олово;

Если вы хотите добавить олово, пожалуйста, используйте паяльник низкого напряжения постоянного тока с питанием от аккумулятора, такой как t12 или пистолет горячего воздуха;

Особое внимание: лучше всего использовать винты M6 для подключения паяльника или аккумулятора, в противном случае использование паяльника 220 В переменного тока легко приведет к поломке трубки MOS;

Этот модуль является автоматической точечной сваркой. Точечная сварка выполняется после того, как обнаруживается, что два штыря припоя контактируют с никелевой лентой. После того, как эти два пайку отделены от никель ленты, она занимает около (1,1 секунд) ждать измерительный прибор для обнаружения фильтр конденсатор с алюминиевой крышкой, выполнять, прежде чем перейти к следующей точке. Сварка;

Подключите штыри для припоя к D-и v +, подключите положительный полюс аккумулятора или фарадный конденсатор к v + и Подключите отрицательный полюс к GND-.

Инструкции по использованию:

Включите питание и Отобразите напряжение источника питания, нажмите кнопку set, чтобы переключить различные параметры;

Добавьте ключи для настройки, параметры будут автоматически сохранены;

«B»-это регулировка времени первого и второго импульса, единица регулировки 1-9-3 миллисекунды, а 1-3 + 3 миллисекунды;

«C»-это третье время регулировки импульса, единица регулировки 0-9-миллисекунды, то есть регулировка 1-1 миллисекунды;

«D»-это время от сварочной иглы, контактирующей с никелевой полосой, до точечной сварки, которая может быть скорректирована с 1-9, единица составляет 100 миллисекунд;

Каждый раз, когда добавляется «1», время увеличивается на 100 миллисекунд на основе 600 миллисекунд;

"E"-это напряжение вождения трубки MOS, между 10 в и 18 в означает, что напряжение вождения является нормальным;

Не нажимайте сильно при точечной сварке, просто приложите светильник, чтобы сделать никелевую ленту подходящей к батарее, а контактная поверхность батареи и никелевая лента должны плотно прилегать.

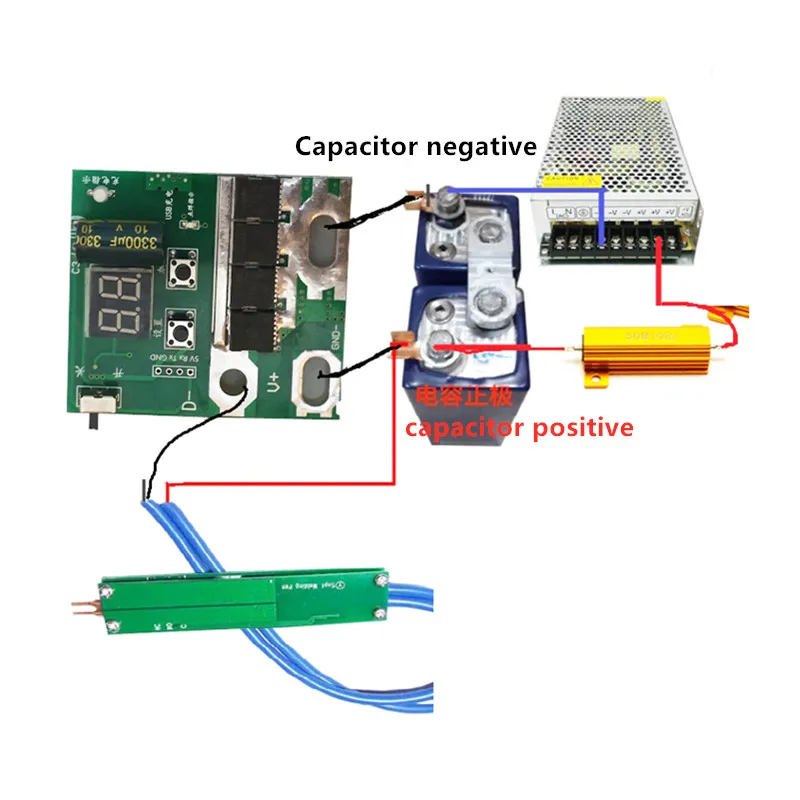

Схема проводки:

Подключите отрицательный полюс печатной платы к отрицательному полюсу конденсатора с помощью винта, используйте Удлинительный шнур или медный стержень, который должен быть толстым и коротким

Конденсатор отрицательный, конденсатор положительный

Чтобы использовать импульсный источник питания, резистор 100 Вт должен быть подключен в серии
5V 60A последовательное соединение 0,1 Ом
5 в 30A последовательное соединение 0,2 Ом
Если ваш источник питания 12 В или 24 В, вы можете оснастить Регулируемый Модуль постоянного тока напряжения

Если источник питания не 10 А, его нельзя использовать.

Два сварочных провода паяльника соединены с выходной клеммой PCB и положительным электродом конденсатора соответственно
