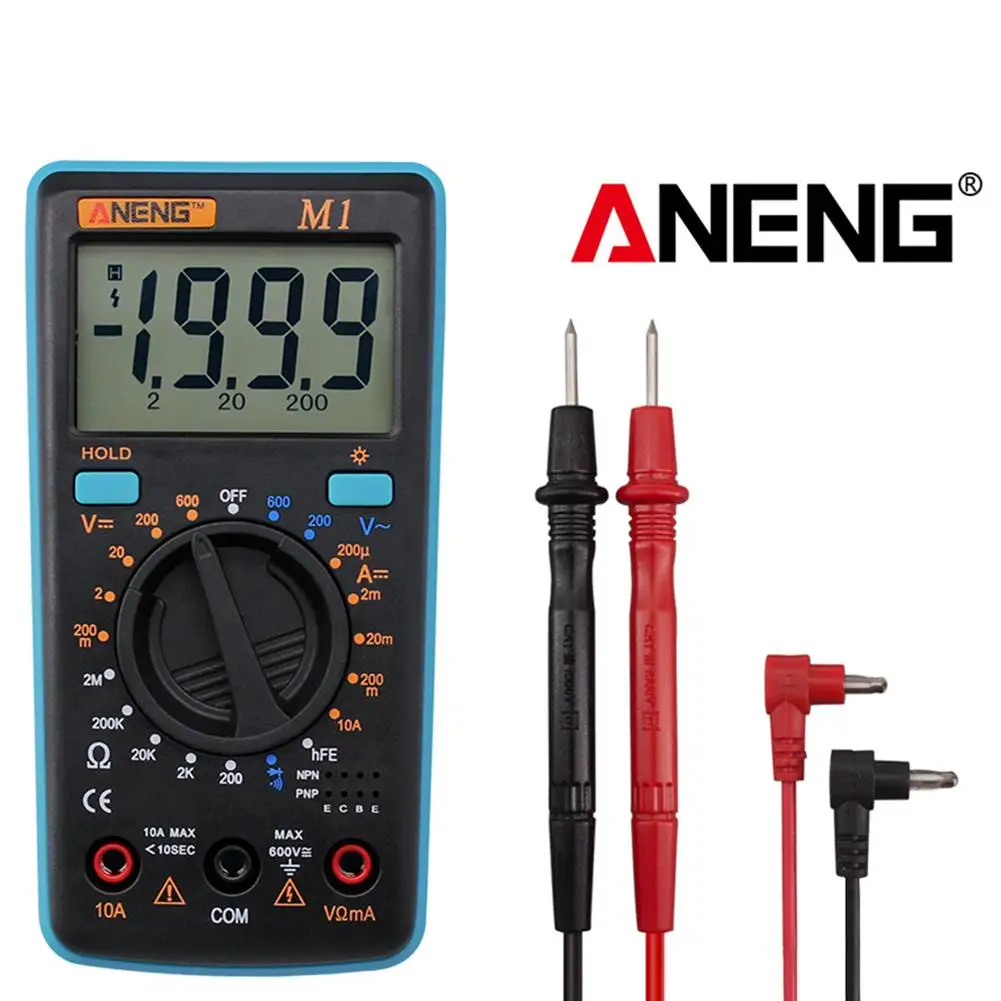

ANENG LCD Цифровой мультиметр 6000 отсчетов подсветка AC/DC Амперметр Вольтметр Ом портативный измеритель напряжения
Характеристики:

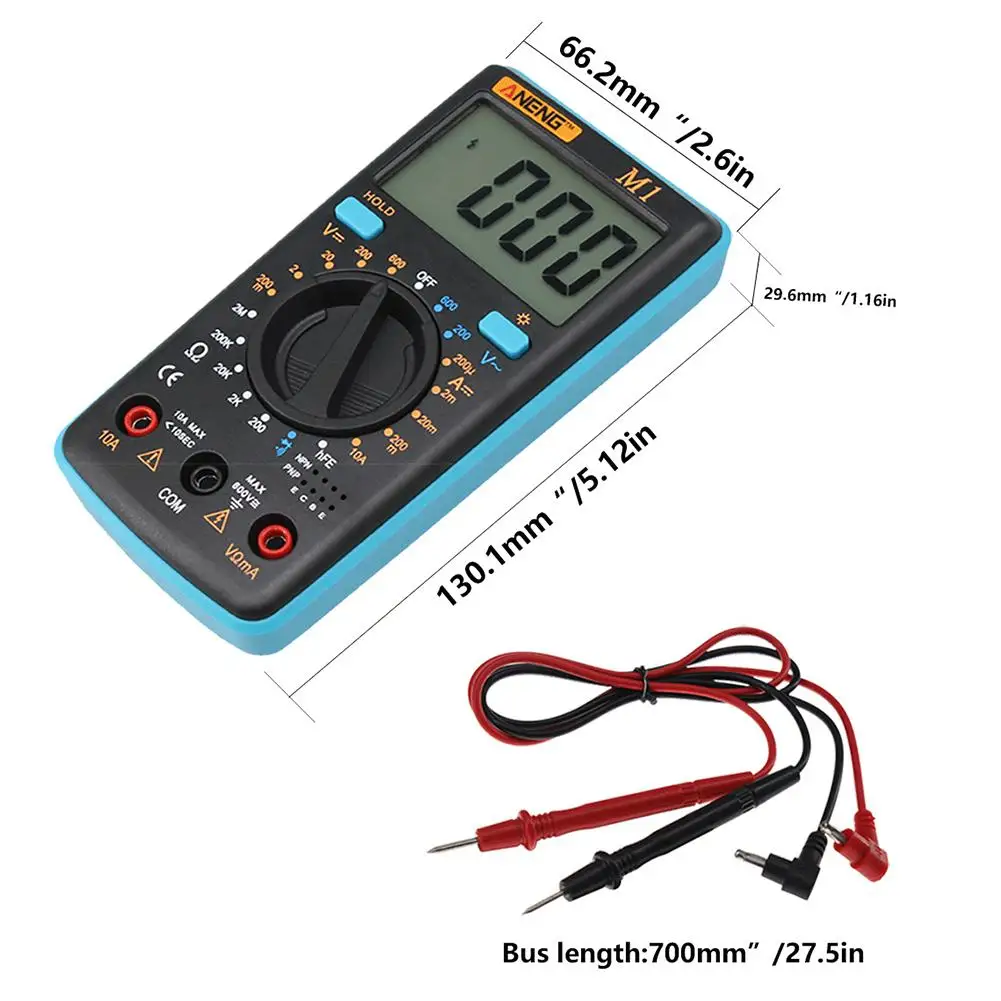

Размер: 130*66*30 мм/5,12*2,6*1,18"
Материал: полипропилен
Вес: 130 г

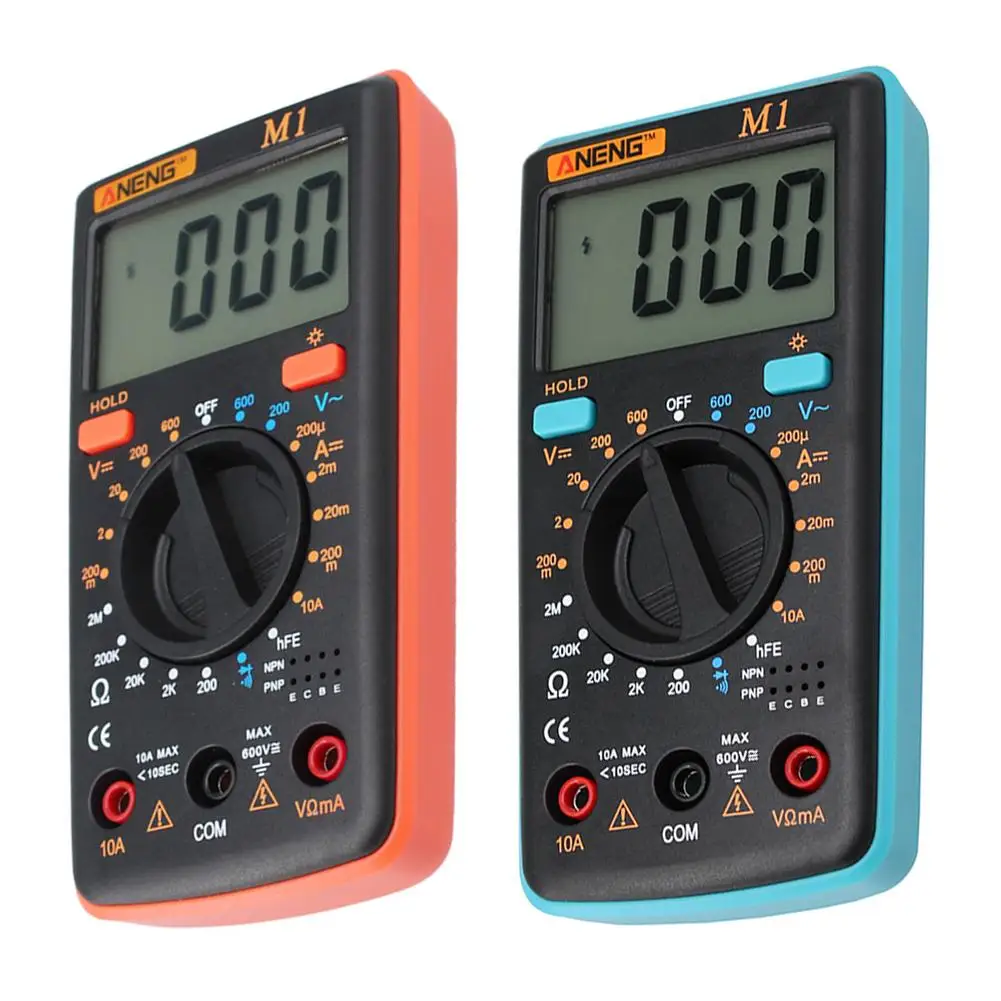

Цвет: синий/оранжевый

Информация о безопасности:
Этот мультиметр был разработан в соответствии с IEC-1010 в отношении электронных измерительных приборов с разницей перенапряжения (CAT II) и загрязнением 2.
Следуйте всем инструкциям по безопасности и эксплуатации, чтобы убедиться, что счетчик используется безопасно и находится в хорошем рабочем состоянии.
Полное соответствие стандартам безопасности может быть гарантировано только с тестовыми проводами, поставляемыми при необходимости; Они должны быть заменены на тип, указанный в этом руководстве.

Обозначения безопасности:
Важная информация о безопасности, см. Руководство по эксплуатации.
Может быть представлено опасное напряжение.
Земля.
Двойная изоляция (класс защиты II).
Техническое обслуживание:
Прежде чем открыть чехол, всегда отключайте Тестовые провода от всех зарядных цепей.
Для продолжения защита от огня: заменить предохранитель только при указанных напряжение и ток мощности: F 250 мА/250V (быстродействующий) Самовосстанавливающийся Предохранитель
Никогда не используйте счетчик, если Задняя крышка не находится на месте и не пристегивается полностью.
Не используйте абразивы или растворители на измерителе. Для очистки используйте только влажную ткань и мягкое моющее средство.

Во время использования:
Никогда не превышать предельных значений защиты, указанных в спецификациях для каждого диапазона измерений.
Когда счетчик подключен к измерительной цепи, не прикасайтесь к неиспользованным клеммам.
Никогда не используйте Измеритель для измерения напряжения, которое может превышать 600 В постоянного тока или 600 В переменного тока над земной поверхностью в установках категории II.
Когда измеряемая шкала значения заранее неизвестна, установите селектор диапазона в самом высоком положении.
Перед вращением селектора диапазона для изменения функций, отсоедините Тестовые провода от тестируемой цепи.
При проведении измерений по телевизору или переключении цепи питания всегда помните, что в тестовых точках могут быть импульсы с высокой амплитудной напряжением, которые могут повредить счетчик.
Всегда будьте осторожны при работе с напряжениями выше 60 В постоянного тока или 36 В переменного тока rms. Держите палец за барьерами зонда во время измерения.
Прежде чем попробовать вставить транзисторы для тестирования, всегда убедитесь, что Тестовые провода были отключены от любых измерительных цепей.
Компоненты не должны быть подключены к розетке hFE при измерении напряжения с тестовыми выводами.
Никогда Не производите измерения сопротивления на жировых цепях.

Общее описание:

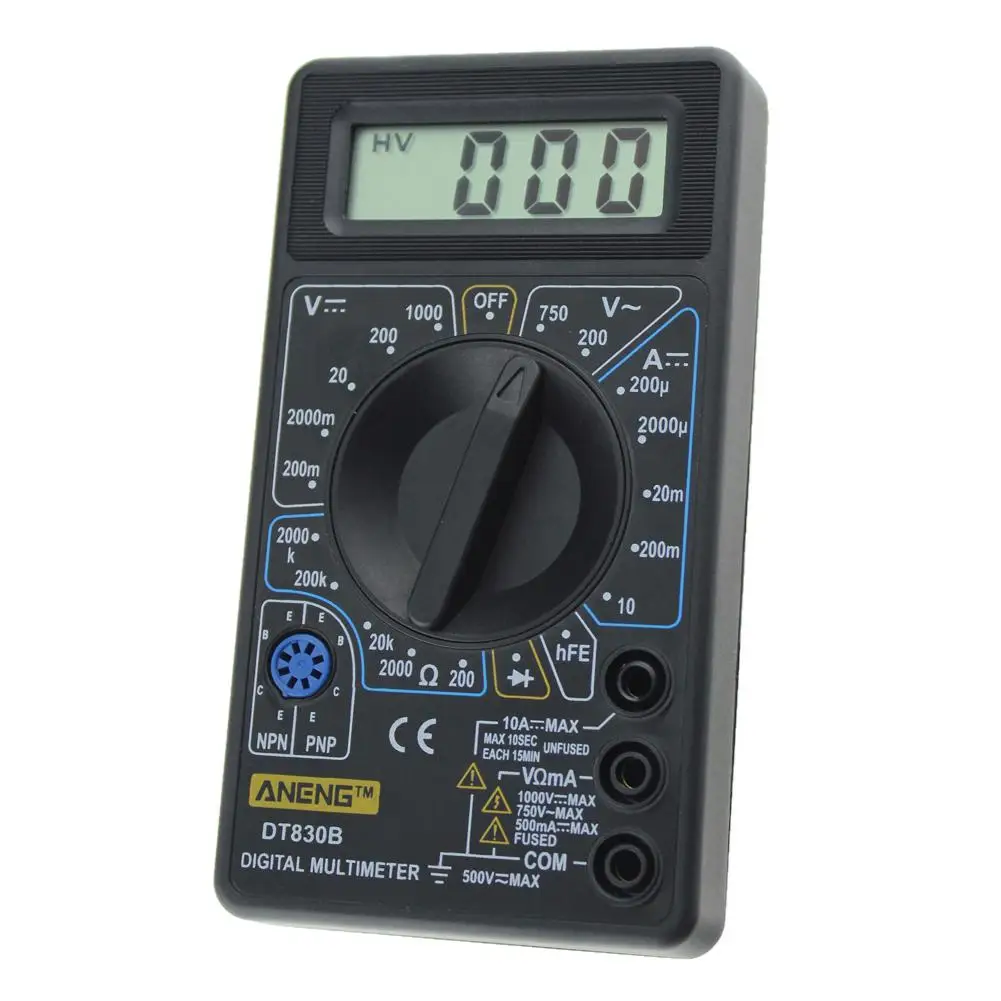

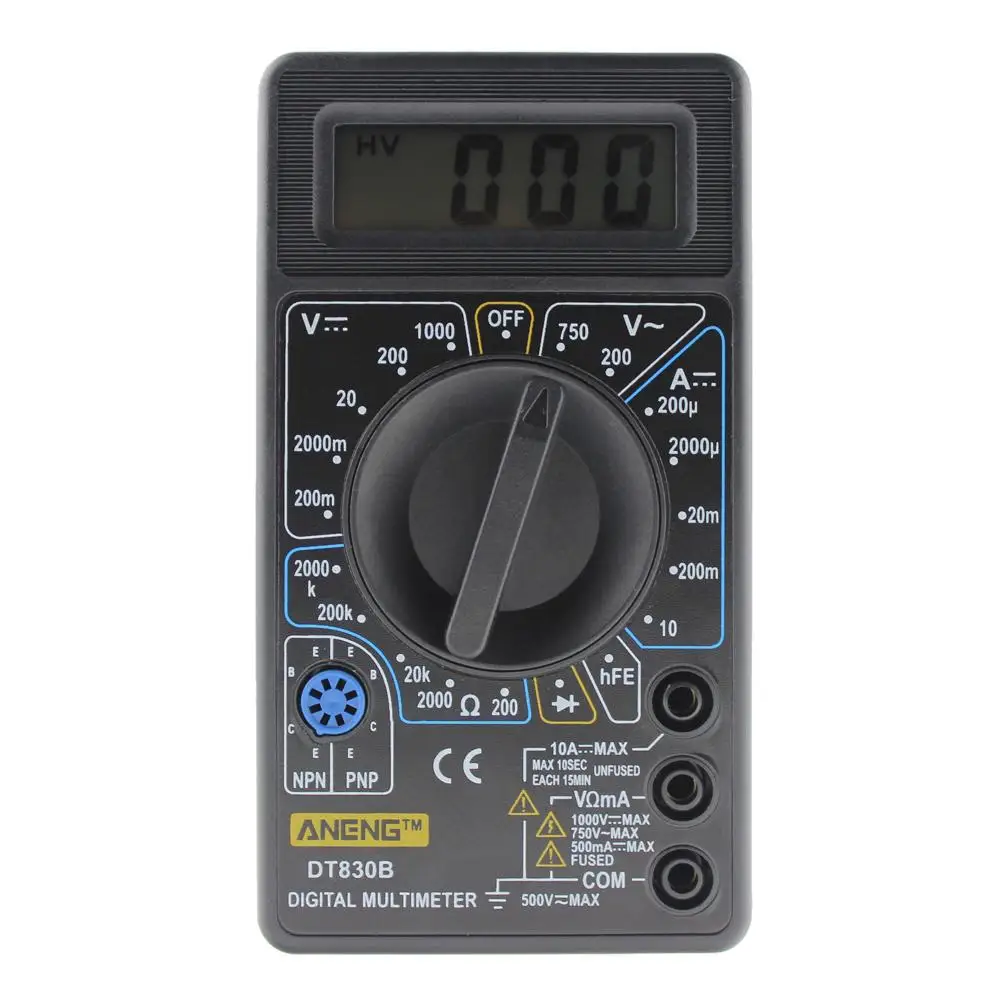

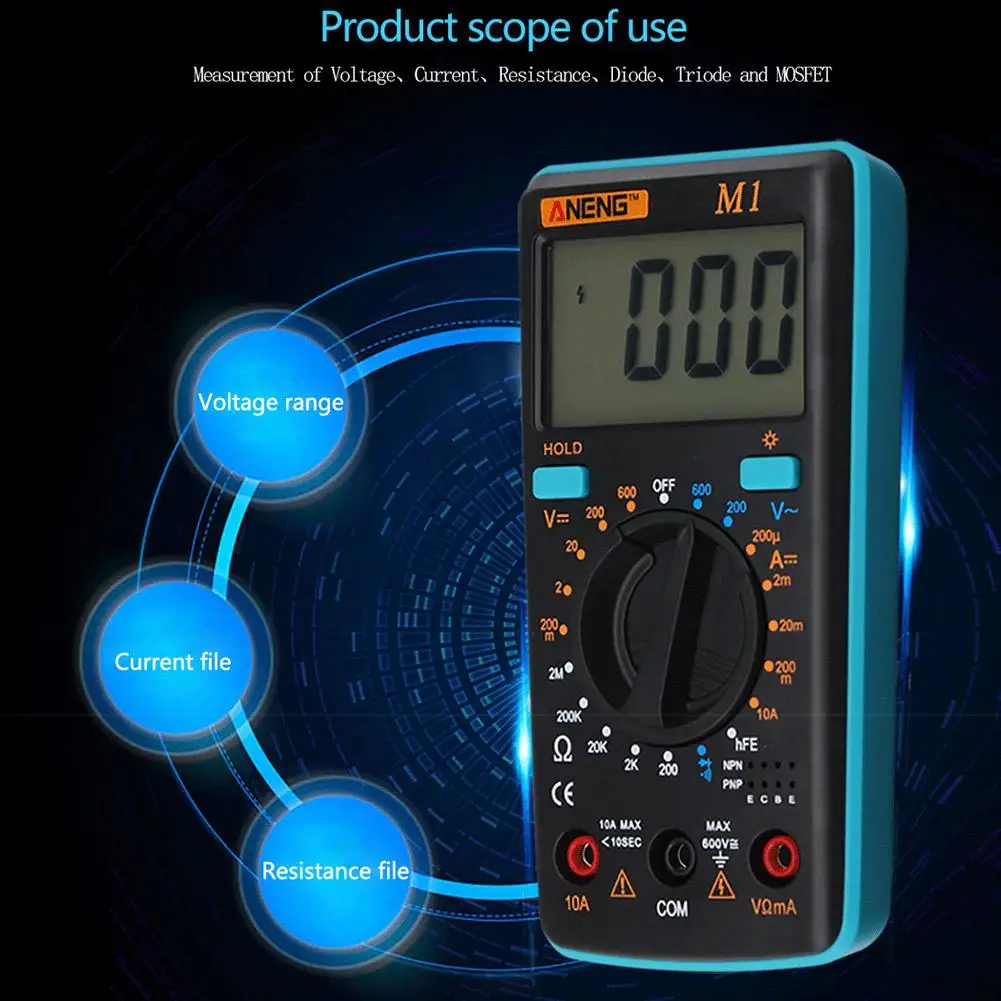

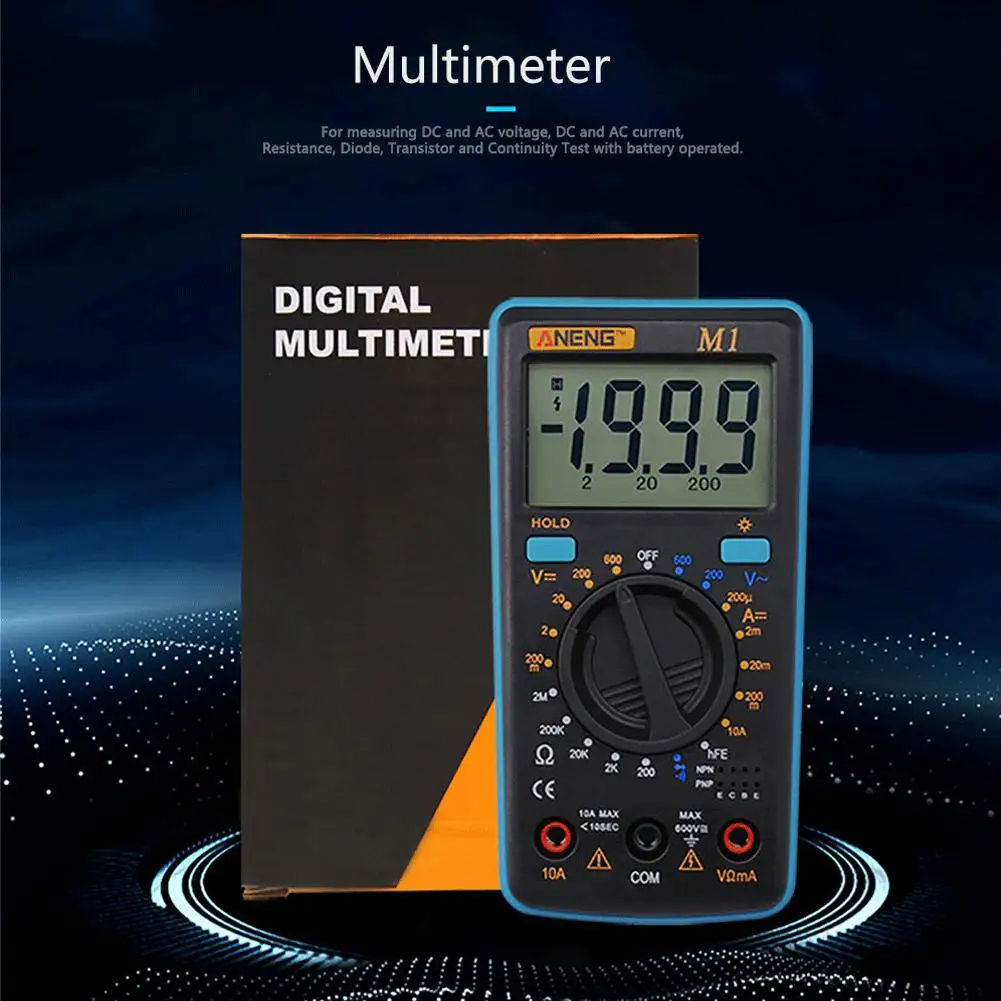

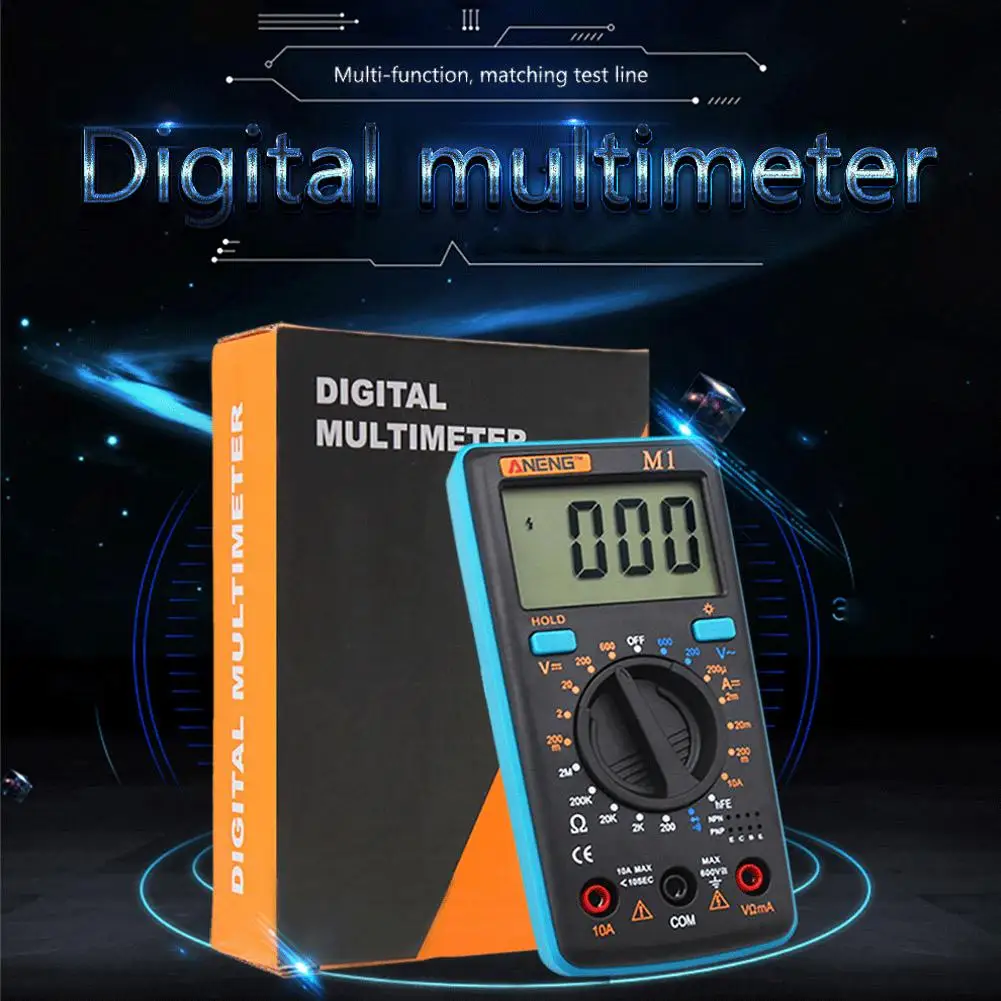

Счетчик Ручной цифровой мультиметр 3 1/2 для измерения напряжения постоянного и переменного тока, постоянного и переменного тока, сопротивления, диодов, транзисторов и непрерывности теста с батарейным питанием. Для специальных моделей также используется для тестирования частоты, температуры, емкости и NCV.

Характеристики:
Точность указана в течение одного года после калибровки и при 18 ℃ до 28 ℃(64 ℉ до 82 ℉) с относительной влажностью до 80%.
Общие сведения:
Максимальное напряжение между клеммами и заземлением: 600 В постоянного тока или 600 В переменного тока
Защита предохранителя: F 250 мА/250 В Самовосстанавливающийся Предохранитель

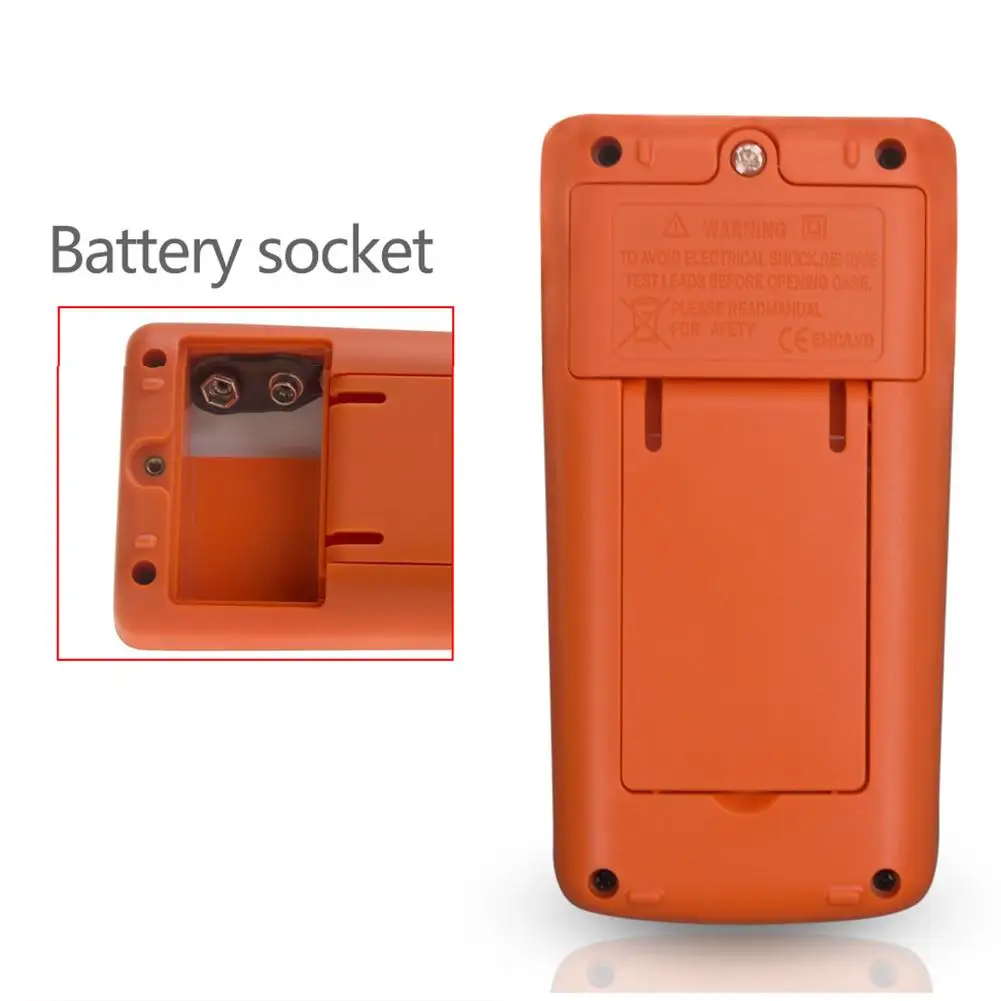

Мощность: аккумулятор 9 В, NEDA 1604 или 6F22

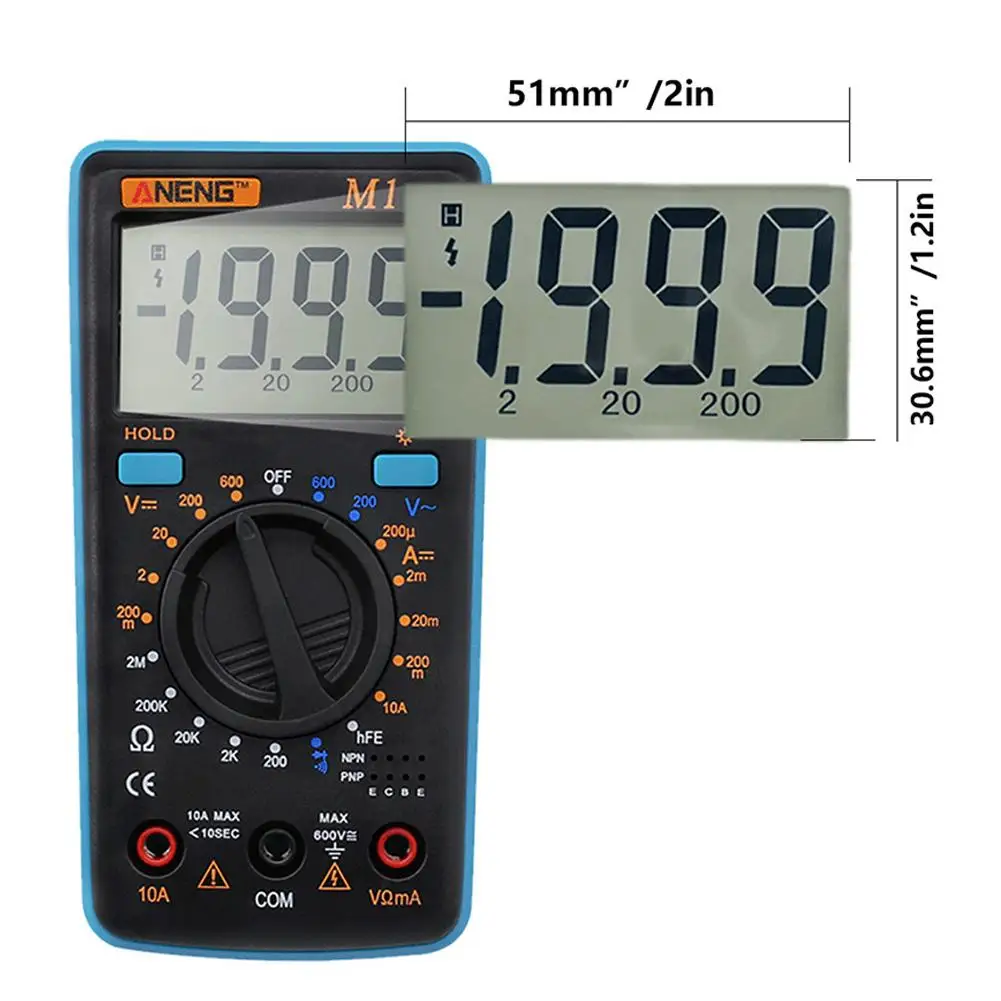

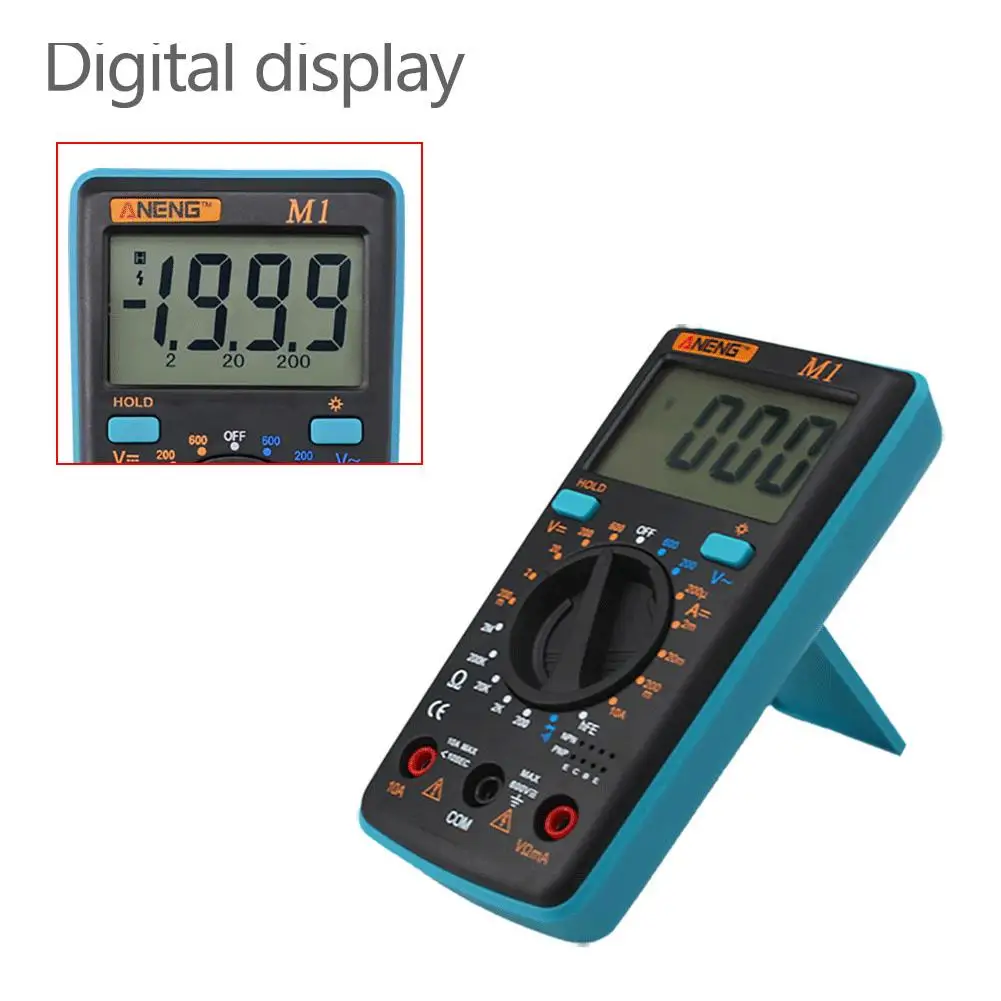

Дисплей: LCD, 1999 подсчитывает, обновляет 2-3 раза в секунду
Метод измерения: преобразователь с двойным наклоном A/D
Индикация диапазона: на дисплее только рис. "1"
Полярная индикация: "-" дисплей для отрицательной полярности
Рабочая среда: от 0 до 40 ℃
Температура хранения: от-10 до 50 ℃
Индикация низкого заряда батареи: отображается на дисплее
Размер: 32*63*130 мм/1,26*2,48*5,12"
Вес: прибл. 215 г
Напряжение постоянного тока:
Защита от перегрузки: 250 В rms для диапазона 200 мВ и 600 В DC или rms AC для других диапазонов.
Напряжение переменного тока (2 в и 20 в диапазоны только для специальной модели)
Защита от перегрузки: 600V DC или AC rms.
Постоянный ток:
Защита от перегрузки: 250V DC или AC rms для всех диапазонов.
Защита от перегрузки: F250mA/250V предохранитель. (10А Диапазон разворачивается)
Переменный ток (только специальная модель)
Защита от перегрузки: 250V DC или AC rms для всех диапазонов.
Защита от перегрузки: F250Ma/250V предохранитель. (10А Диапазон разворачивается)
Сопротивление (только для специальной модели в диапазоне 20MΩ и 200MΩ)
Максимальная холостого хода Напряжение: 3,2 V
Защита от перегрузки: 250V DC или AC rms для всех диапазонов.
Емкость (только специальная модель)
Защита от перегрузки: 250V DC или AC rms для всех диапазонов.
Защита от перегрузки: F250Ma/250V предохранитель.

Инструкции по эксплуатации:

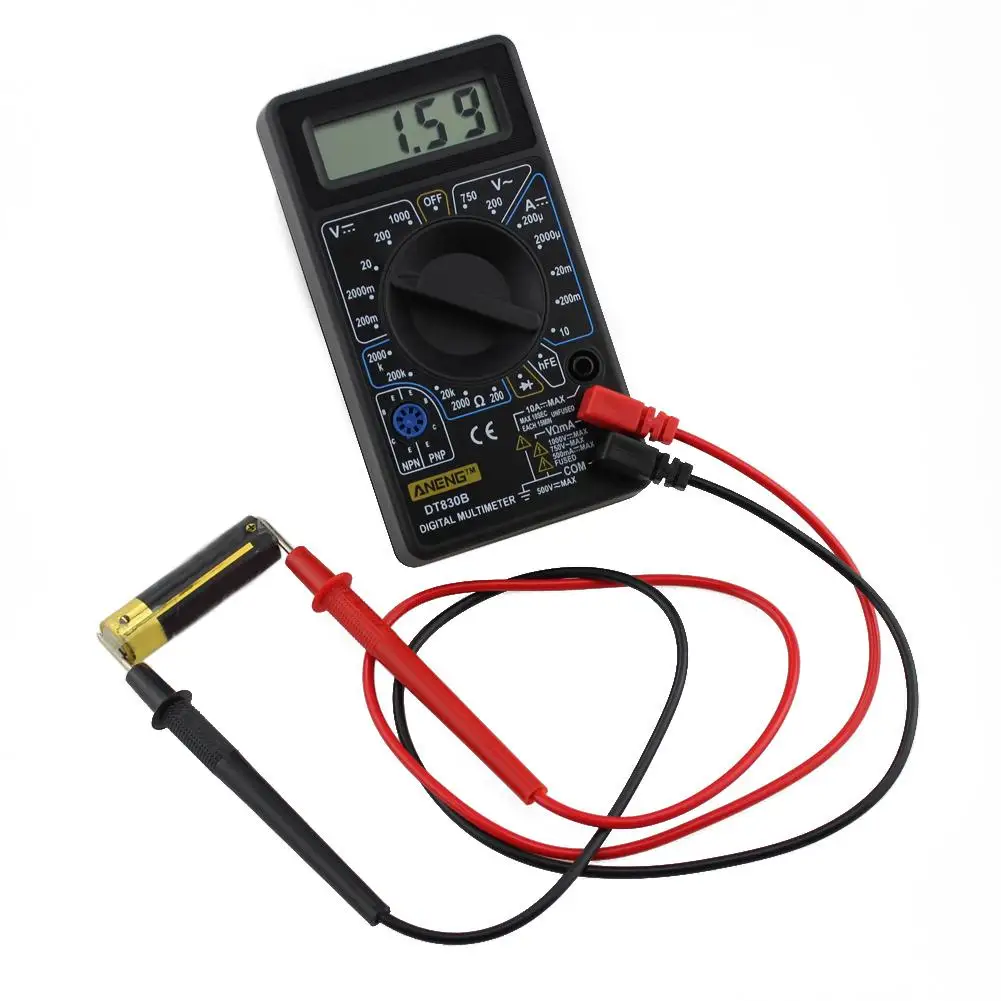

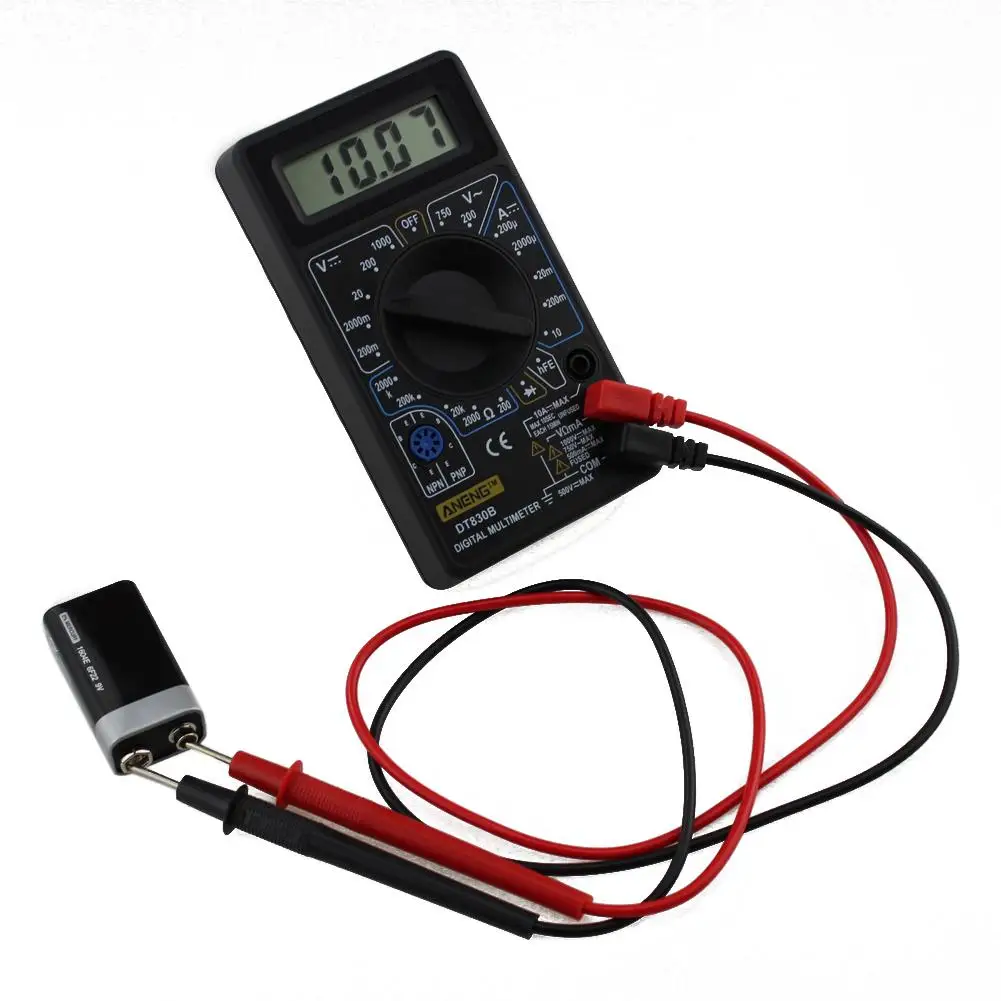

Измерение напряжения постоянного тока:
1. Подключите красный тестовый провод к разъему "VΩmA" и черный тестовый провод к разъему "COM".

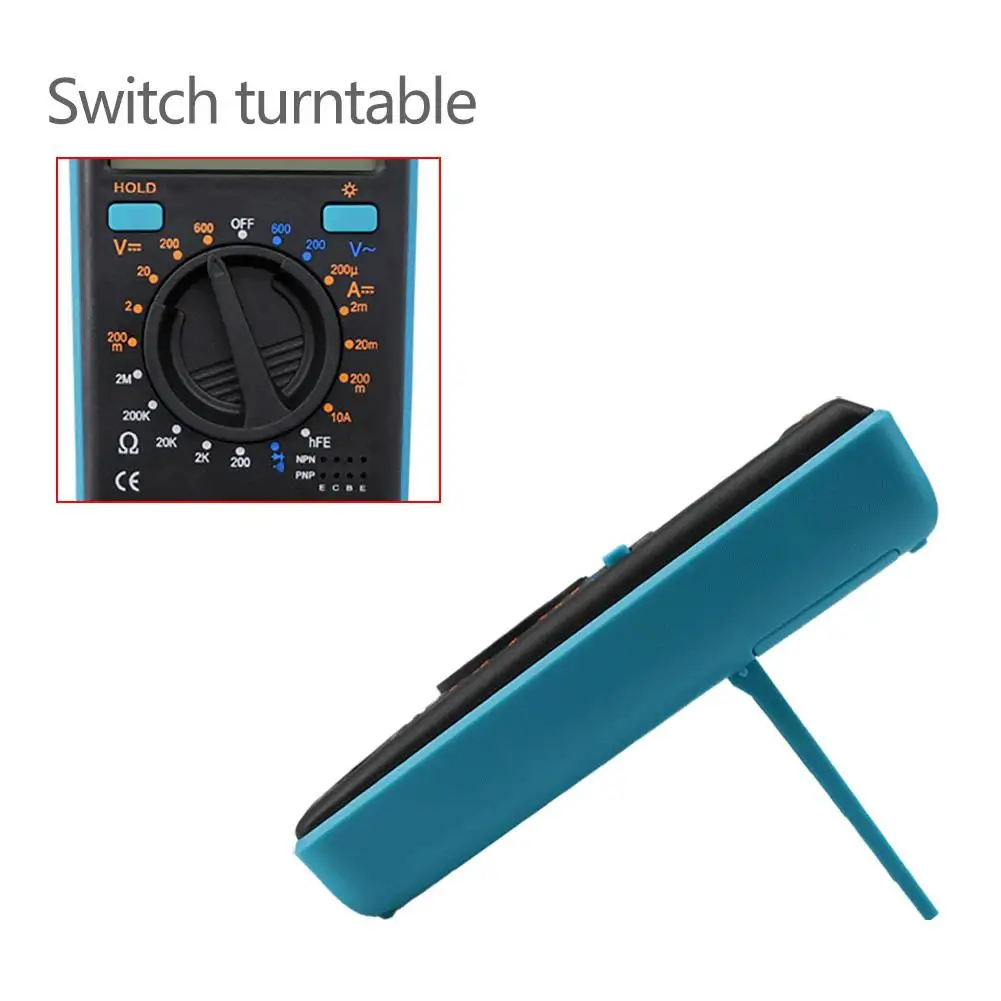

2. Установите поворотный переключатель в положении DCV. Если измеряемое напряжение неизвестно, установите переключатель диапазона в самом высоком положении диапазона, а затем Уменьшите его до получения удовлетворительного разрешения.
3. Подключение тестовых проводов через источник или измеряемую нагрузку.
4. Считывание значения напряжения на ЖК-дисплее вместе с полярностью подключения Красного свинца.

Измерение тока:
1. Подключите красный тестовый провод к разъему "VΩmA" и черный тестовый провод к разъему "COM". (Для измерений между 200мА и 10А удалите красный свинец на «10А» Джек.
2. Установите поворотный переключатель в желаемом положении DCA.
3. Откройте цепь, в которой будет измеряться ток, и подключите Тестовые провода в серии к цепи.
4. Считывайте текущее значение на ЖК-дисплее вместе с полярностью подключения Красного свинца.

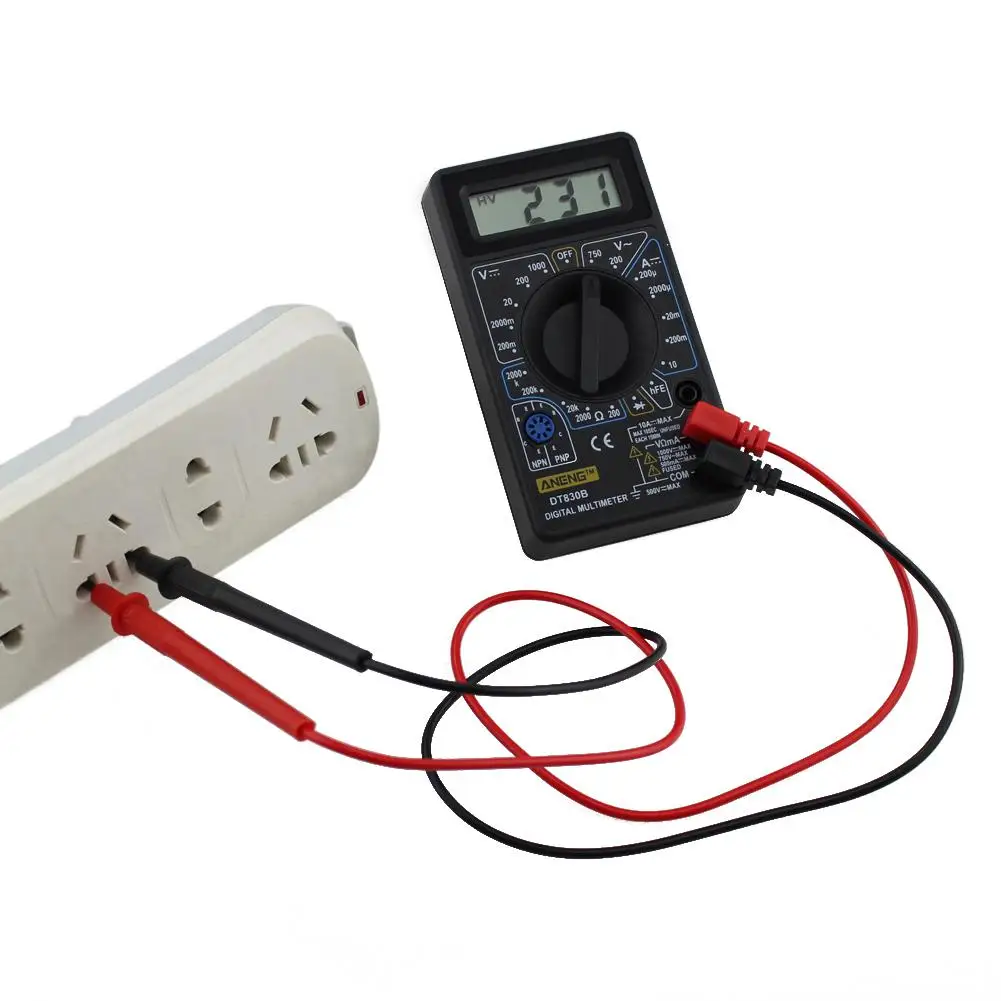

Измерение напряжения переменного тока:
1. Подключите красный тестовый провод к разъему "VΩmA" и черный тестовый провод к разъему "COM".
2. Установите поворотный переключатель в желаемом положении ACV.
3. Подключение тестовых проводов через источник или измеряемую нагрузку.
4. Считывание значения напряжения на ЖК-дисплее.

Измерение сопротивления:
1. Подключите красный тестовый провод к разъему "VΩmA" и черный тестовый провод к разъему "COM".
2. Установите поворотный переключатель в желаемом положении Ω.
3. Подключите Тестовые провода к измеряемому резистору и прочитайте значение на ЖК-дисплее.
4. Если измеряемый резистор подключен к цепи, выключите питание и разрядите все конденсаторы перед использованием тестовых зондов.

Диодный тест:
1. Подключите красный тестовый провод к разъему "VΩmA" и черный тестовый провод к разъему "COM". (Полярность Красного свинца положительная "+")
2. Установите поворотный переключатель в положении.
3. Подключите тест-тест к аноду диода, который будет протестирован, и черный тест приведет к катоду диода. Приблизительное падение напряжения диода будет отображаться. Если соединение перевернуто. Будет показана только фигура «1».

Тест транзистора:
1. Установите поворотный переключатель в положении "hFE".
2. Определите, является ли транзистор в процессе тестирования NPN или PNP и найдите эмиттер, основание и коллекторные провода. Вставьте провода в соответствующие отверстия гнезда hFE на передней панели.
3. Прочтите приблизительное значение hFE в тестовом состоянии базового тока 10uA и Vce 3V.

Испытание на непрерывность звука:
1. Подключите красный тестовый провод к разъему "VΩmA" и черный тестовый провод к разъему "COM".
2. Установите переключатель диапазона в положение "".
3. Проверка подключения приводит к испытанию двух точек цепи. Если непрерывность существует, встроенный звуковой сигнал будет звучать.

Измерение емкости (только специальная модель)
1. Установите поворотный переключатель в желаемом положении.
2. Перед тем, как вставить конденсатор под измерение в емкость испытательного гнезда, убедитесь, что конденсатор был полностью разряжен.
3. При измерении конденсаторов с более короткими проводами, испытательный адаптер поставляется с измерителем в гнездо для испытания емкости на передней панели, чтобы продолжить измерения.
4. При тестировании большой емкости обратите внимание, что будет некоторое время задержки до окончательного указания.

Примечание:
Чтобы избежать электрического удара, удалите Тестовые провода из измерительных цепей перед тестированием транзистора.
Чтобы избежать электрического удара, убедитесь, что измерительный адаптер конденсатора был удален, прежде чем перейти на измерение функции антера.
Перед тем, как открыть чехол, всегда убедитесь, что Тестовые провода были отключены от измерительных цепей.
Закройте чехол и полностью Затяните винты перед использованием счетчика, чтобы избежать опасности электрического удара.

Примечания:
1. Из-за различных настроек монитора и светильник эффект, фактический цвет элемента может быть s светильник ly отличается от цвета, представленного на снимках. Спасибо!
2. Возможны незначительные отклонения в измерениях из-за ручного измерения.

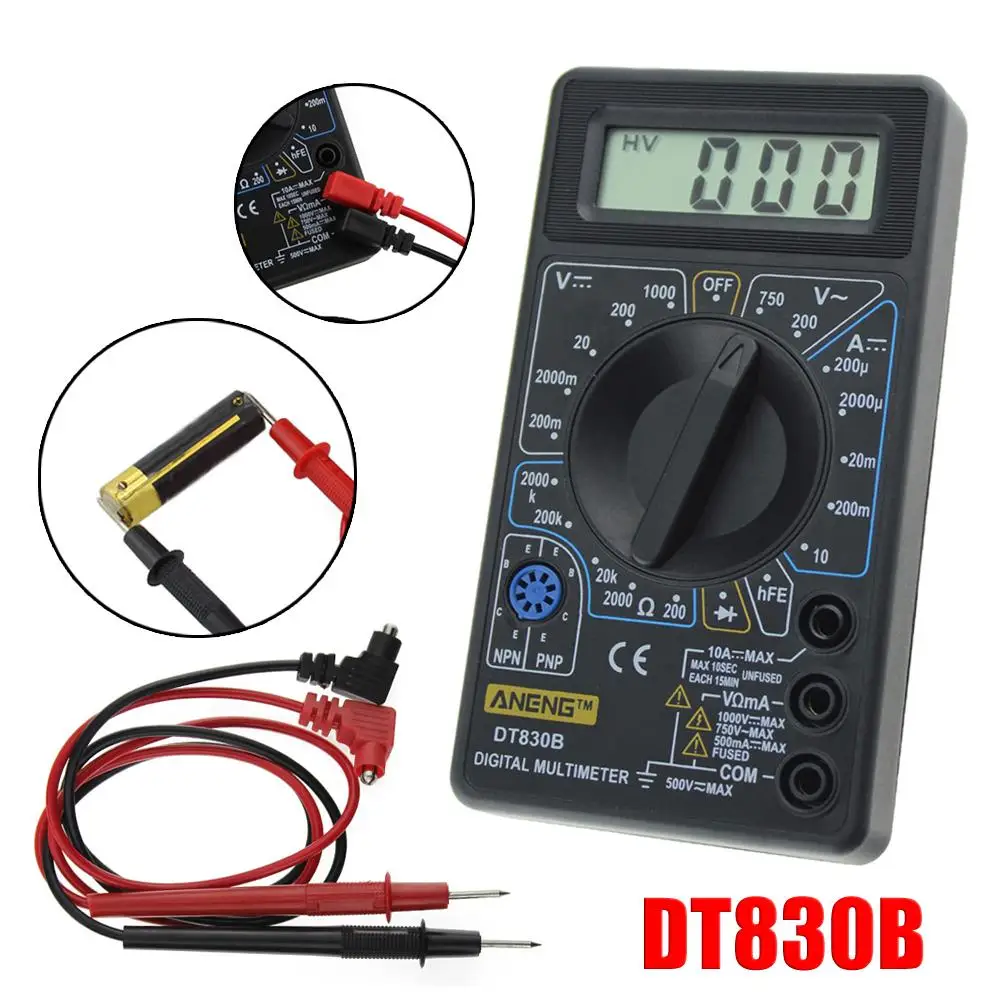

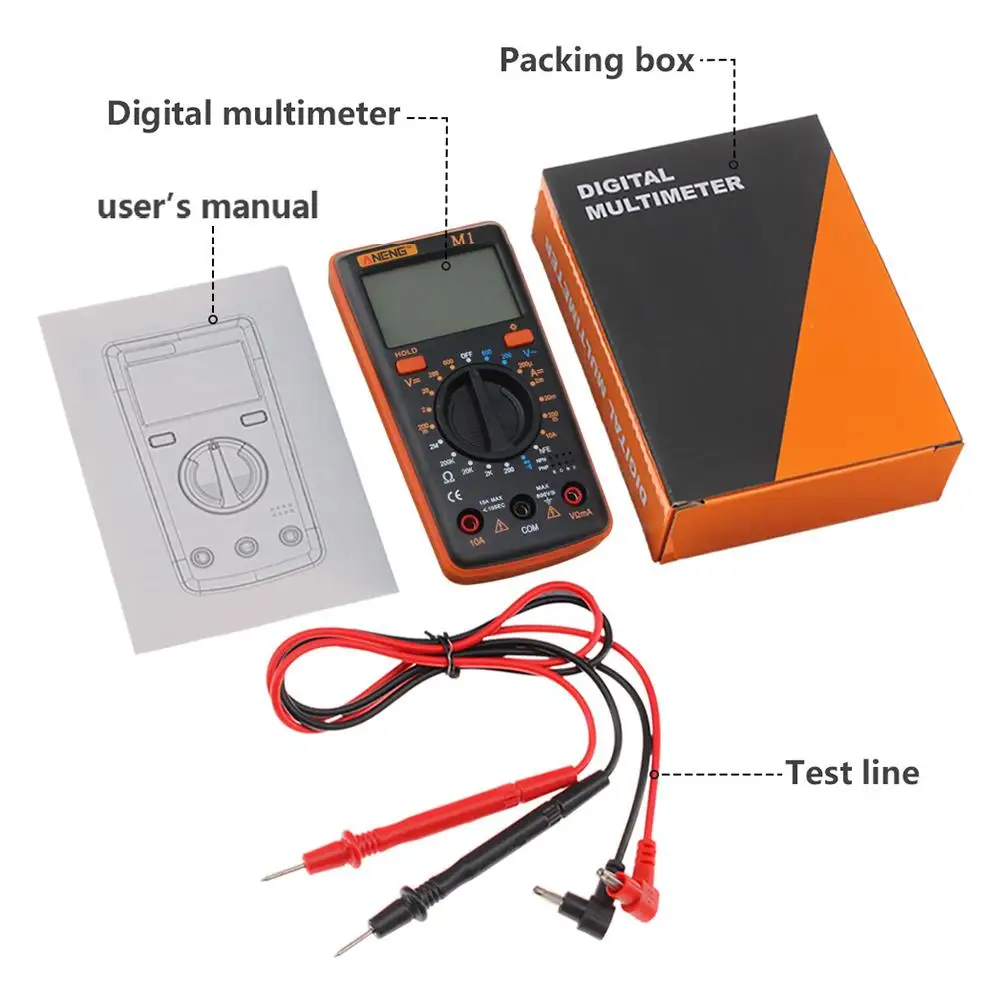

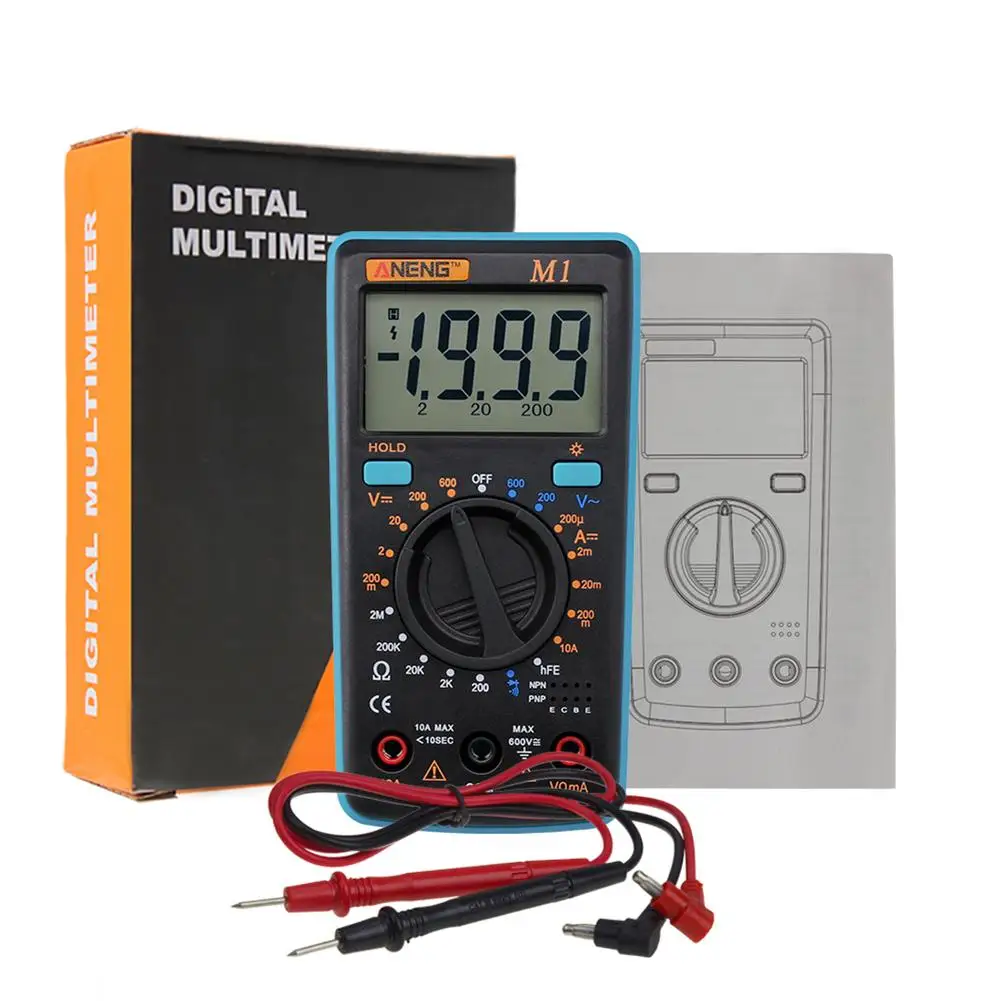

Цифровой мультиметр-1 шт.
1 ручка мультиметра
1 X Руководство пользователя
