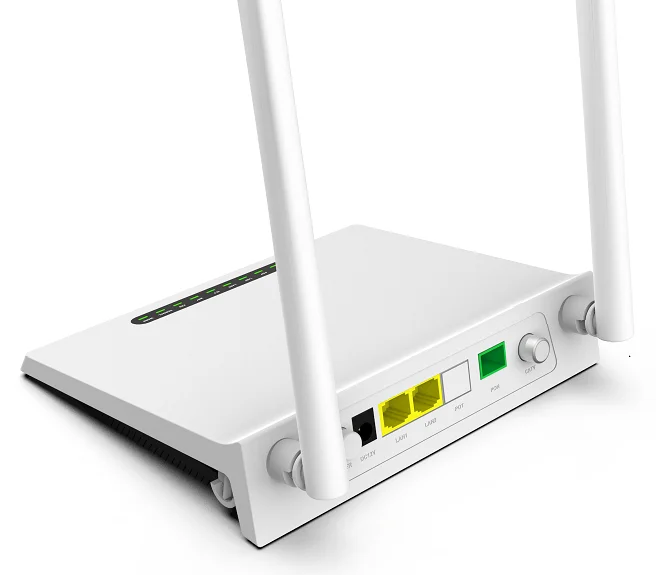

Новинка 5 шт. XPON 1GE + 1FE WIFI CATV ONU ONT двухдиапазонный Ont Xpon волоконный модем сетевой

Новинка 5 шт. XPON 1GE + 1FE WIFI CATV ONU ONT двухдиапазонный Ont Xpon волоконный модем сетевой

XPON 1G1F + WIFI + CATV

Обзор

L1G1F + WIFI + CATVЯвляетсяРазработан как HGU (блок домашнего шлюза) в deferent FTTH решений; Приложение класса перевозчика FTTH обеспечивает доступ к сервису передачи данных.

L1G1F + WIFI + CATV основан на зрелой и стабильной, экономически эффективной технологии XPON. Он может автоматически переключаться с режимом EPON и GPON при получении доступа к EPON OLT или GPON OLT.

L1G1F + WIFI + CATV обеспечивает высокую надежность, простое управление, гибкость конфигурации и хорошее качество обслуживания (QoS) гарантирует выполнение технических характеристик модуля China Telecom EPON CTC3.0.

L1G1F + WIFI + CATV совместим сIEEE802.11nSTD, принимает с 2x2 MIMO, максимальная скорость до 300 Мбит/с.

L1G1F + WIFI + CATVЯвляетсяFullycompliantwithustechnical Rules, такие как ITU-T G.984.xand IEEE802.3ah.

L1G1F + WIFI + CATVЯвляетсяРазработан набор микросхем Realtek 9602C.

Характеристика

LПоддерживает двойной режим (можно получить доступ к GPON/EPON OLT).

LSВерхний ПортSGPON G.984/G.988 стандарты

LПоддержка интерфейса CATV для видеосъемки и дистанционного управления от Major OLT

LПоддержка 802.11n WIFI (2x2 MIMO) Функция

LПоддержка NAT, функции брандмауэра.

LSup port Flow & Storm Control , Loop Detection, Port Forwarding и Loop-Detect

LРежим поддержки порта конфигурации VLAN

LПоддержка конфигурации LAN IP и DHCP сервера

LПоддержка удаленного конфигурирования и обслуживания TR069

LПоддержка маршрута PPPoE/IPoE/Смешанный режим DHCP/статический IP и мост

LПоддержка двойного стека для защиты от пыли и пыли

LПоддержка IGMPПрозрачный/Snooping/proxy

LВ соответствии со стандартом IEEE802.3ah

LСовместимость с популярными OLT (HW, ZTE, FiberHome...)

Спецификация

Технический элемент

Подробная информация

ПНаИнтерфейс

1G/EPON порт (EPON PX20 + и GPON класс B +)

Вверх по течению:1310nМ; Вниз по течению:1490 нм

Разъем SC/APC

Чувствительность приема: ≤-27ДБм

Оптическая мощность передачи: 0 ~ + 4dBm

Расстояние передачи: 20 км

Интерфейс локальной сети

1.X10/100/1000 Мбит/с и 1X10/100 Мбит/с автоматический адаптер Интернет-интерфейс.Полный/половина, разъем RJ45

WIFI интерфейс

Совместим с IEEE802.11b/g/n

Рабочая частота: 2,400-2,4835 ГГц

Поддержка MIMO, скорость до 300 Мбит/с

2T2R,2 внешняя антенна 5dBi

Поддержка:МUltiple SSID

Канал: 13

Тип модуляции: DSSS, CCK и OFDM

Схема кодирования: BPSK, QPSK, 16QAM и 64QAM

Интерфейс CATV

РЧ, оптическая мощность: + 2 ~-18 дБм

Потеря оптического отражения: ≥ 45 дБ

Длина волны оптического приема: 1550 ± 10 нм

Частотный диапазон RF: 47 ~ 1000 МГц, выходное сопротивление RF: 75Ω

Уровень выхода RF: ≥ 82dBuV(-7dBm оптический вход)

Диапазон AGC: + 2 ~-7 дБм/-4 ~-13 дБм/-5 ~-14 дБм

MER:≥ 32 дБ (-14 дБм оптический вход),>35(-10 дБм)

Светодиодный

9 светодиодный, для состояния WIFI, WPS, PWR, LOS, PON, LAN1 ~ LAN2, изношенный, нормальный (CATV)

Нажимная кнопка

4., Для функции включения/выключения питания, сброса, WPS, WIFI

Рабочее состояние

Температура:0 ℃~ +50 ℃

Влажность: 10% ~ 90% (без конденсации)

Состояние хранения

Температура:-4.0℃~ +60 ℃

Влажность: 10% ~ 90% (без конденсации)

Источник питания

12 В постоянного тока/1.A

Энергопотребление

<6W

Вес нетто

<0.4.Кг

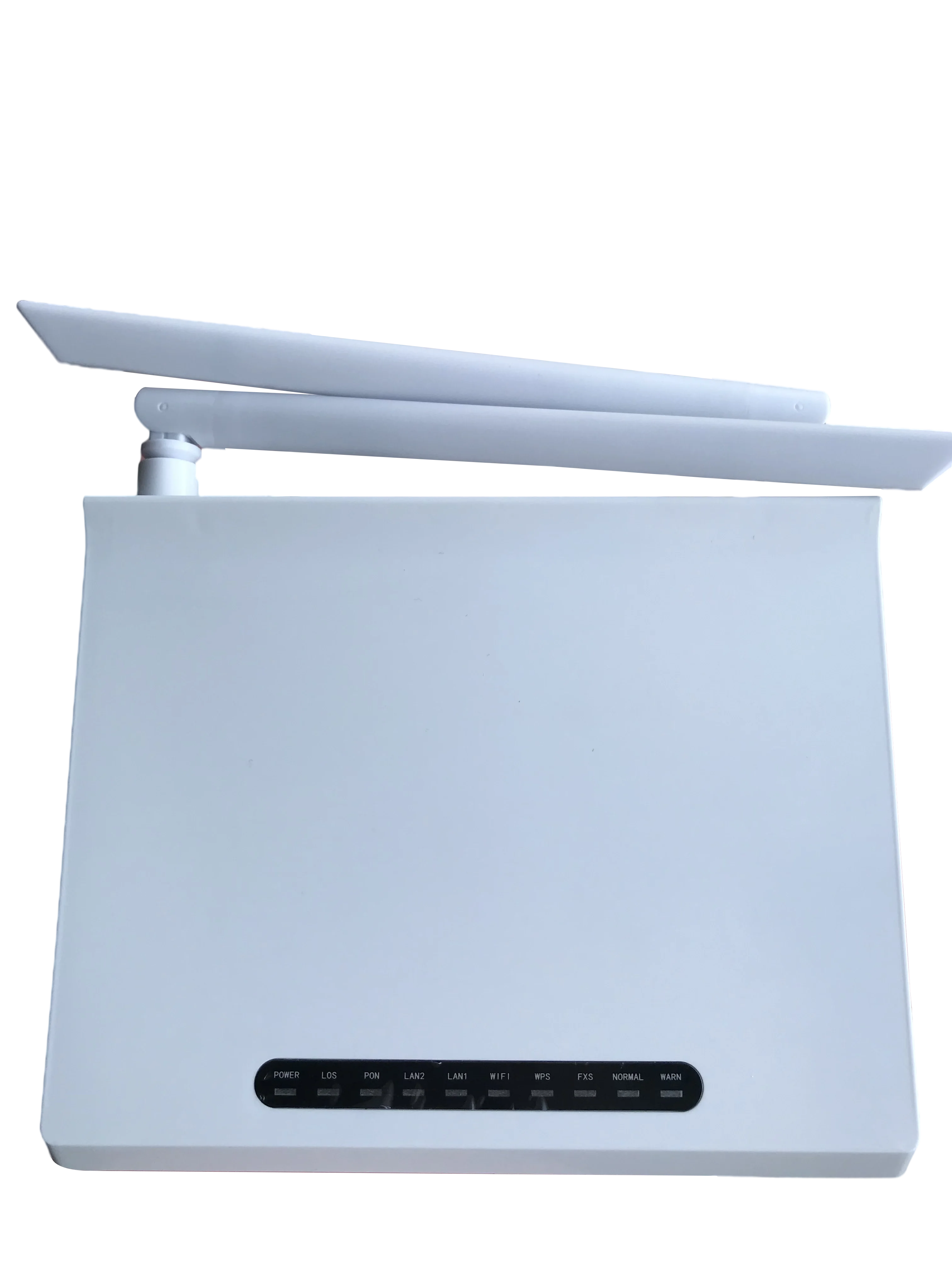

Панель освещения и введение

PilotLamp

Статус

Описание

WIFI

На

Wi-Fi интерфейс включен.

Мигание

Интерфейс Wi-Fi отправляет или/и принимает данные (ACT).

Скидка

Интерфейс WIFI выключен.

WPS

Мигание

Интерфейс Wi-Fi надежно устанавливает соединение.

Скидка

Интерфейс WIFI не создает безопасное соединение.

PWR

На

Устройство работает вверх.

Скидка

Устройство работает вниз.

LOS

Мигание

Дозы устройства не получают оптические сигналыИли с низкими сигналами.

Скидка

Устройство получило оптический сигнал.

PON

На

Устройство зарегистрировано в системе PON.

Мигание

Устройство регистрирует систему PON.

Скидка

Неправильная регистрация устройства.

LAN1~ LAN2

На

Порт (LANX) Правильно подключен (ссылка).

Мигание

Порт (LANX) Отправляет или/и принимает данные (АКТ).

Скидка

Порт (LANX) Исключением подключения или не подключением.

WORN

(CATV)

На

Входная оптическая мощность выше, чем2.DBМ или ниже-18DBМ

Скидка

Входная оптическая мощность между-18DBМ и2.DBМ

Нормальный

(КошкаV)

На

Входная оптическая мощность между-18DBМ и2.DBМ

Скидка

Входная оптическая мощность выше, чем2.DBМ или ниже-18DBМ

Применение

LТипичное решение: FTTO (офис), FTTB (здание), FTTH (дом)

LТипичный сервис: широкополосный доступ в Интернет, IPV, VOD, видеонаблюдение, CATV и т. Д.

Информация о заказе

Название продукта

Модель продукта

Описание

1G1F + WIFI + CATV

XPON

D1102R02X

1.* 10/100/1000M и1.* 10/100M Ethernet интерфейс, 1 GPON интерфейс, встроенный FWDM, 1 RF интерфейс, поддержка Wi-Fi функция, Поддержка AGC, пластиковый корпус, внешнего источника питания адаптер

1G1F + WIFI + CATV

EPON

D1102R02.E

* 10/100/1000M и1.* 10/100M Ethernet интерфейс, 1EPON интерфейс, встроенный FWDM, 1 RF интерфейс, поддержка функции Wi-Fi, Поддержка AGC, пластиковый корпус, внешний адаптер питания
