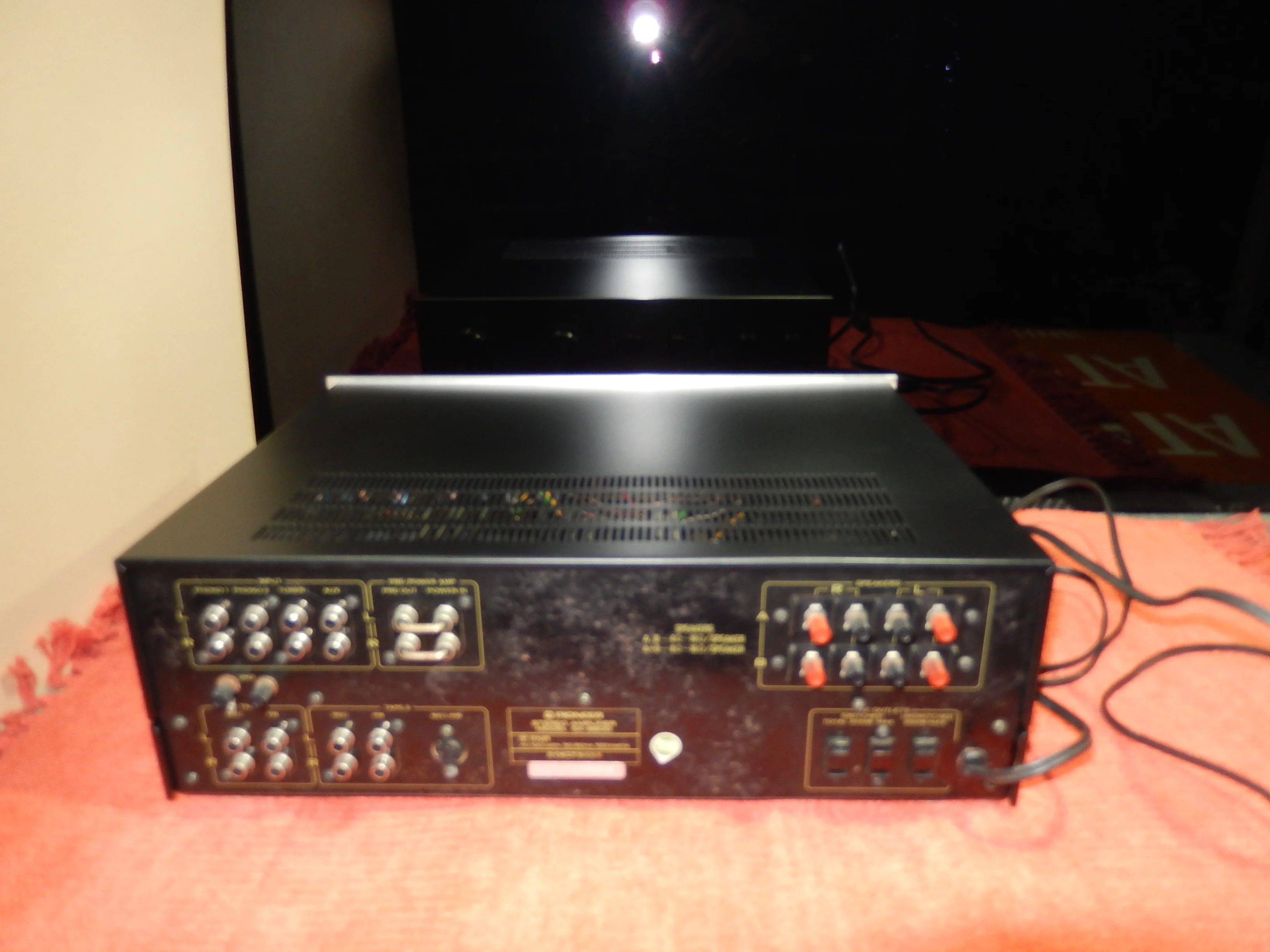

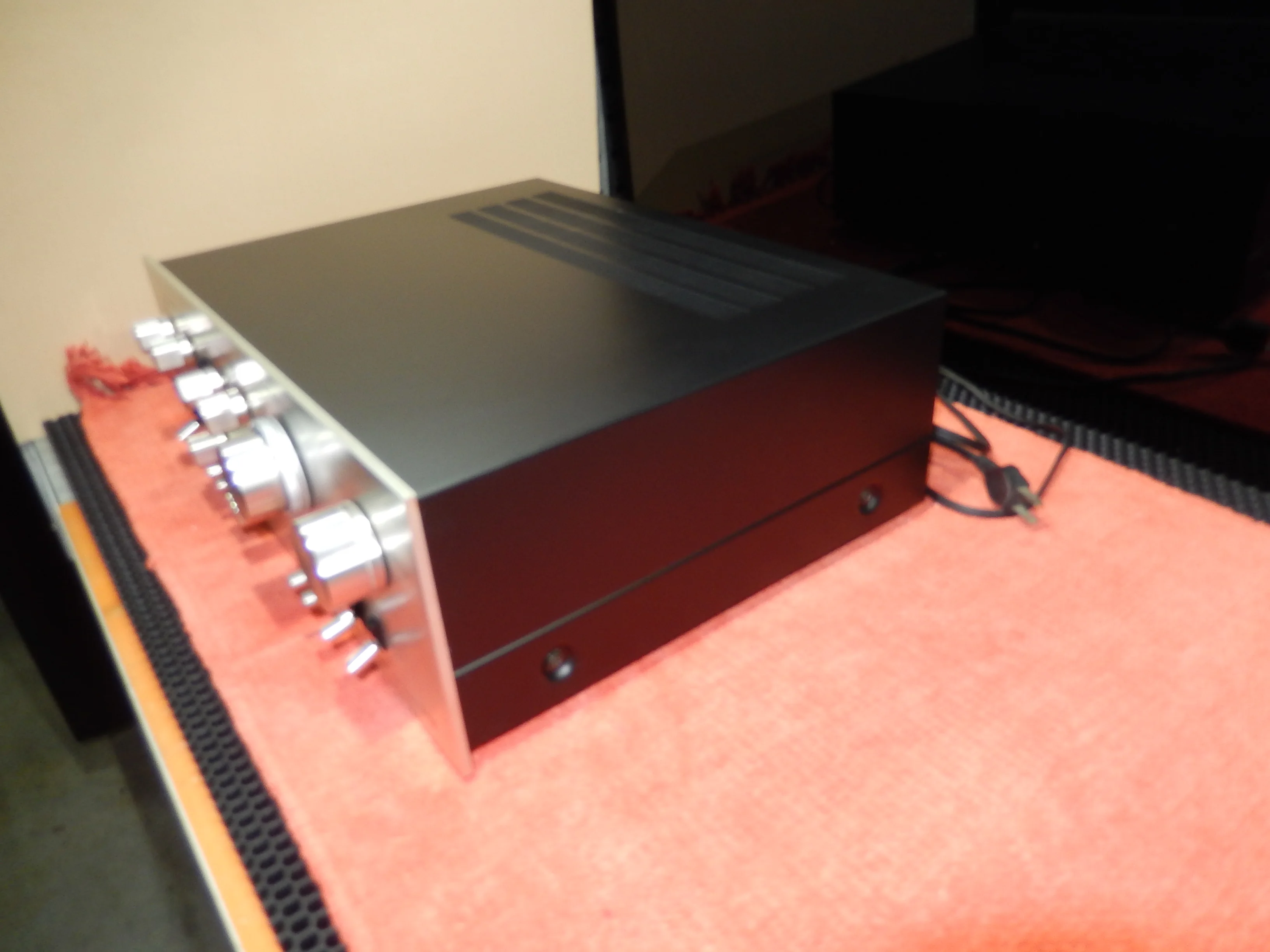

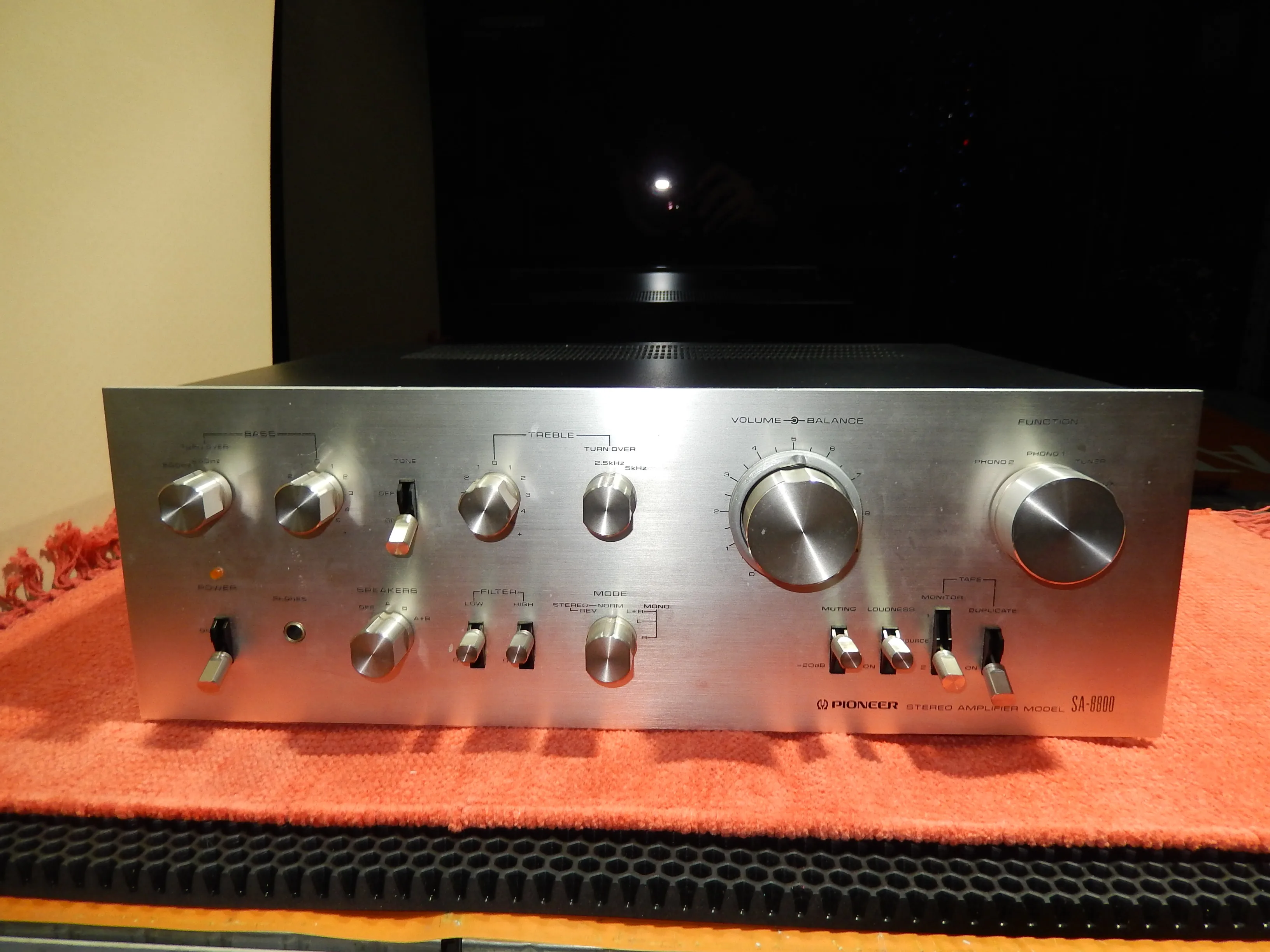

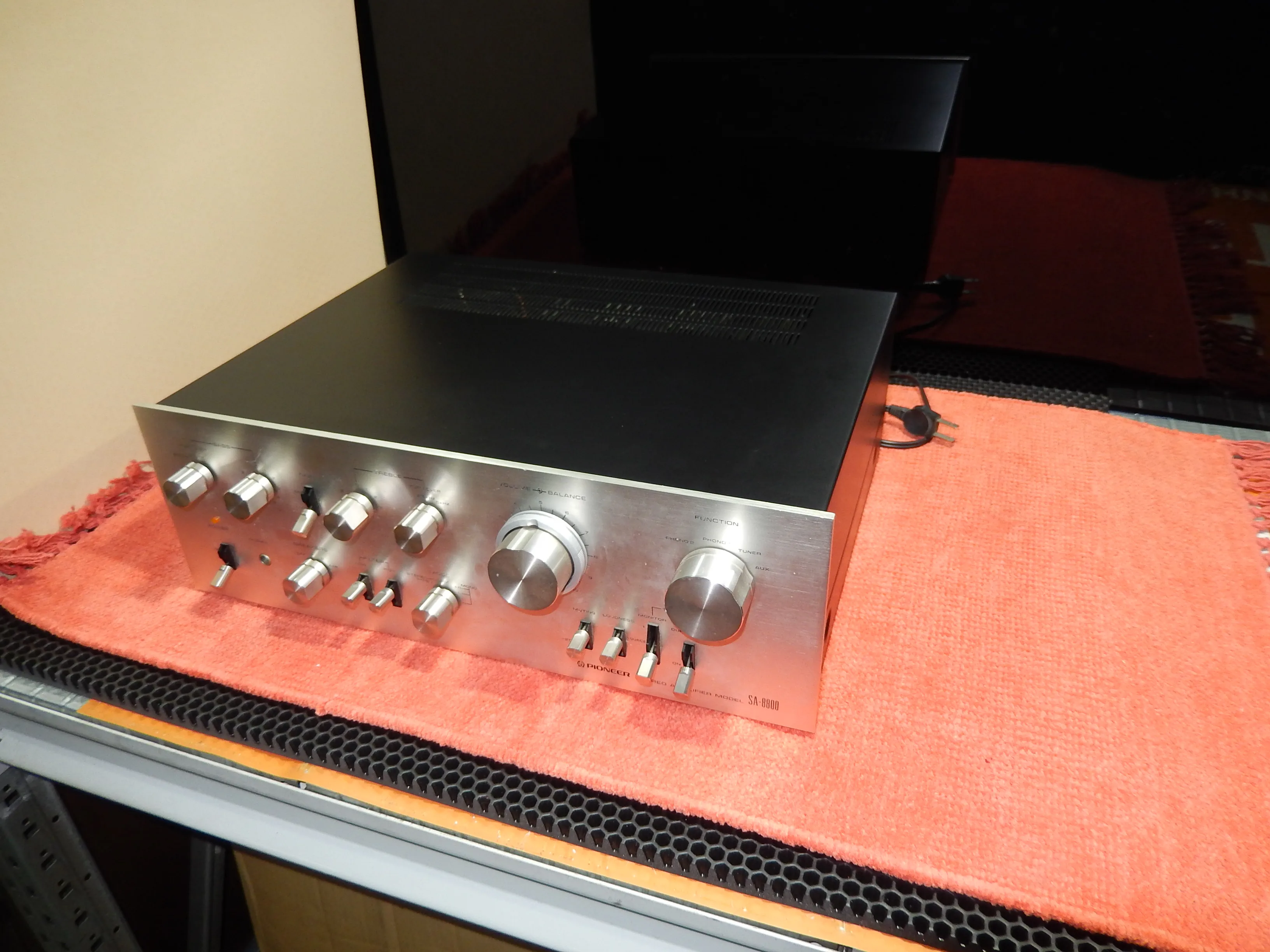

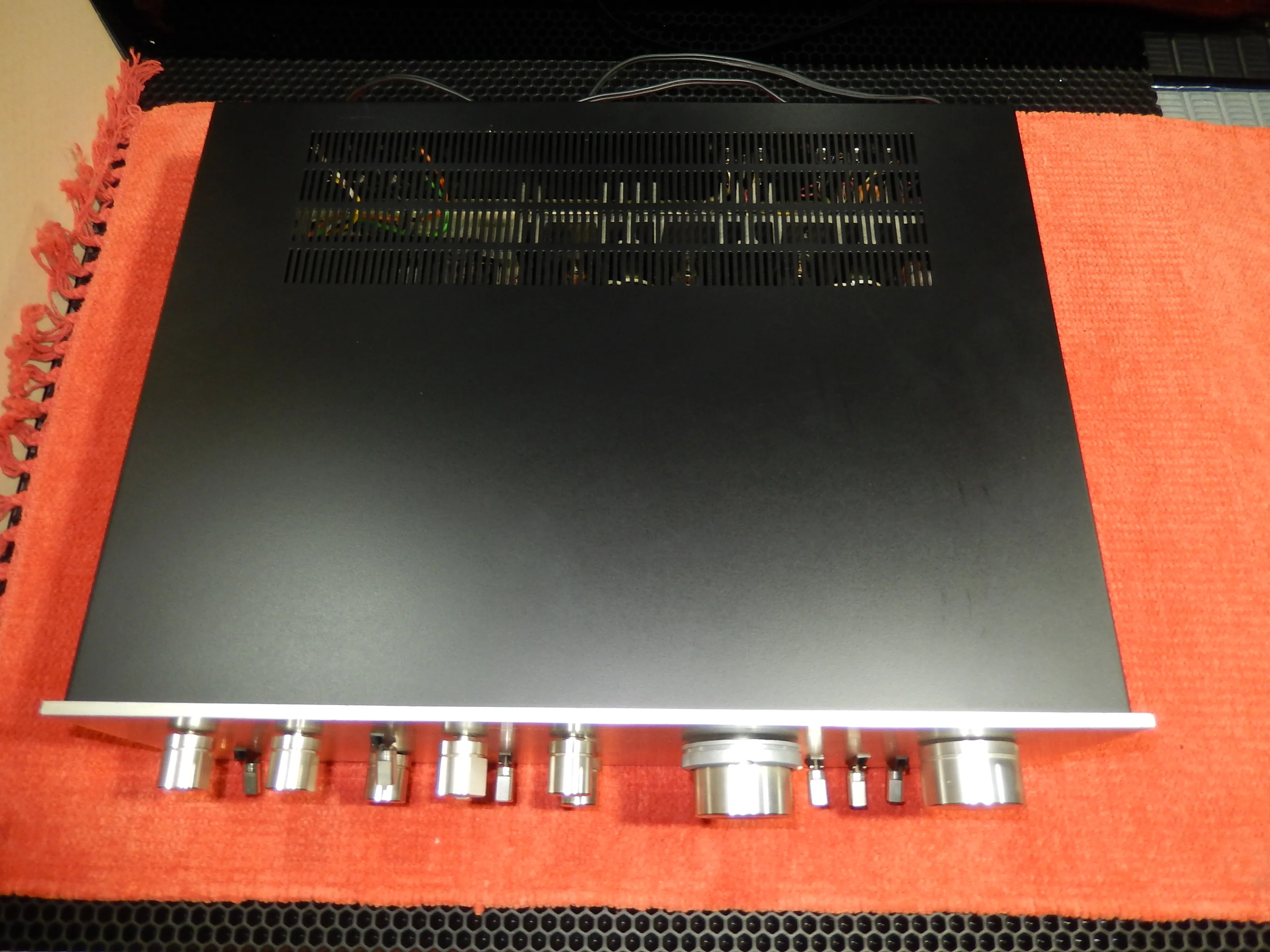

PIONEER SA-8800 усилитель интегральный производство Япония использованный amplifier integrated

PIONEER SA-8800 усилитель интегральный производство Япония использованный amplifier integrated

Легенда среди усилителей, очень популярная модель в Японии и в остальном мире!!!

На момент продажи проверен, все функции работают!!!

Гарантии нет, товар не новый!

Возврата нет!

Не согласные с этими условиями, откажитесь от приобретения.

Для подключения к электро сети требуется адаптер 220/100 вольт.

58 500 йен(в 1975 году)

Чтобы избавить вас от мощности и FET, которые управляют, например, соотношением цены и качества для стереоусилителя pre-main.

Секция усилителя мощности представляет собой первую ступень дифференциального 1-го каскада всей подключенной к сети игровой схемы OCL.
Кроме того, согласованной пары транзисторов и большой радиатор для принятия, водитель ранее стабилизированный источник питания для микро на выходе переходные искажения кроссовера выгнать, таких как высокое качество звука делают.
Также, используется стабильности для улучшения замыкания контактной сети на±2 источник питания, или при изменении температуры на выходе от утечки постоянной составляющей всегда подавления смещения цепи компенсации встроенный.

В себя контроль за участком квартира усилитель, первый каскад на полевом транзисторе используется. Кроме того
, 2-ступенчатое прямое подключение плоских усилителей переменного тока в постоянный ток в НФБ от искажающей составляющей до крошечной,чтобы быть со следующей ступенью схемы к низкому импедансу посылки, тональная схема является более идеальными условиями для работы.


Используется тональная схема и 2-ступенчатая коммутация, расширяется тональный диапазон управления, тем более возможна идеальная регулировка.

Секция эквалайзера представляет собой первую ступень малошумящего транзистора с использованием±2 источника питания 3-ступенчатого усилителя с прямой связью, первая ступень усиления больше, стабильное большое количество NFB от,низкое искажение, высокое SN было достигнуто.
Кроме того, схема питания±2 позволяет переключателю время переключения удара не исключать.

Магнитофонная дека 2 блока может быть подключена, приложение переключается на эту ленту от 1 до 2 и от 2 до 1 для дубляжа ленты, можно.

динамик или сам усилитель от повреждения предохранительной цепи защиты.
Еще один кусок каналов на 2 параллельных контура встроенного реле и источника питания время включения-выключения шума щелчка не будет исключать.

Фильтр низкого/высокого уровня, контур громкости, схема отключения звука.

型式

ステレオプリメインアンプ

<Часть усилителя мощности>

Тип цепи

Дифференциал 1 этап вся подключенная к сети игра OCL

Эффективный выход(оба ch-привода, 20 Гц~20 кГц)

45 ВТ+45 ВТ(4 ОМ)
40 ВТ+40 ВТ(8 ОМ)

Гармонические искажения(20 Гц~20 кГц)

0,1%или менее(эффективная производительность)
0,05%или менее(выход 20 Вт, 8 ом)
0,05%или менее(выход 1 Вт, 8 ом)

Интермодуляционные искажения

0,1%или менее(эффективная производительность)
0,05%или менее(выход 20 Вт, 8 ом)
0,05%или менее(выход 1 Вт, 8 ом)

Выходная полоса пропускания(IHF, оба канала управляются)

5 Гц~30 кГц(скорость деформации 0. 1%)

Частота

10 Гц~80 кГц +0-1 дБ

Входная чувствительность/импеданс

Усилитель мощности in:1V/50kΩ

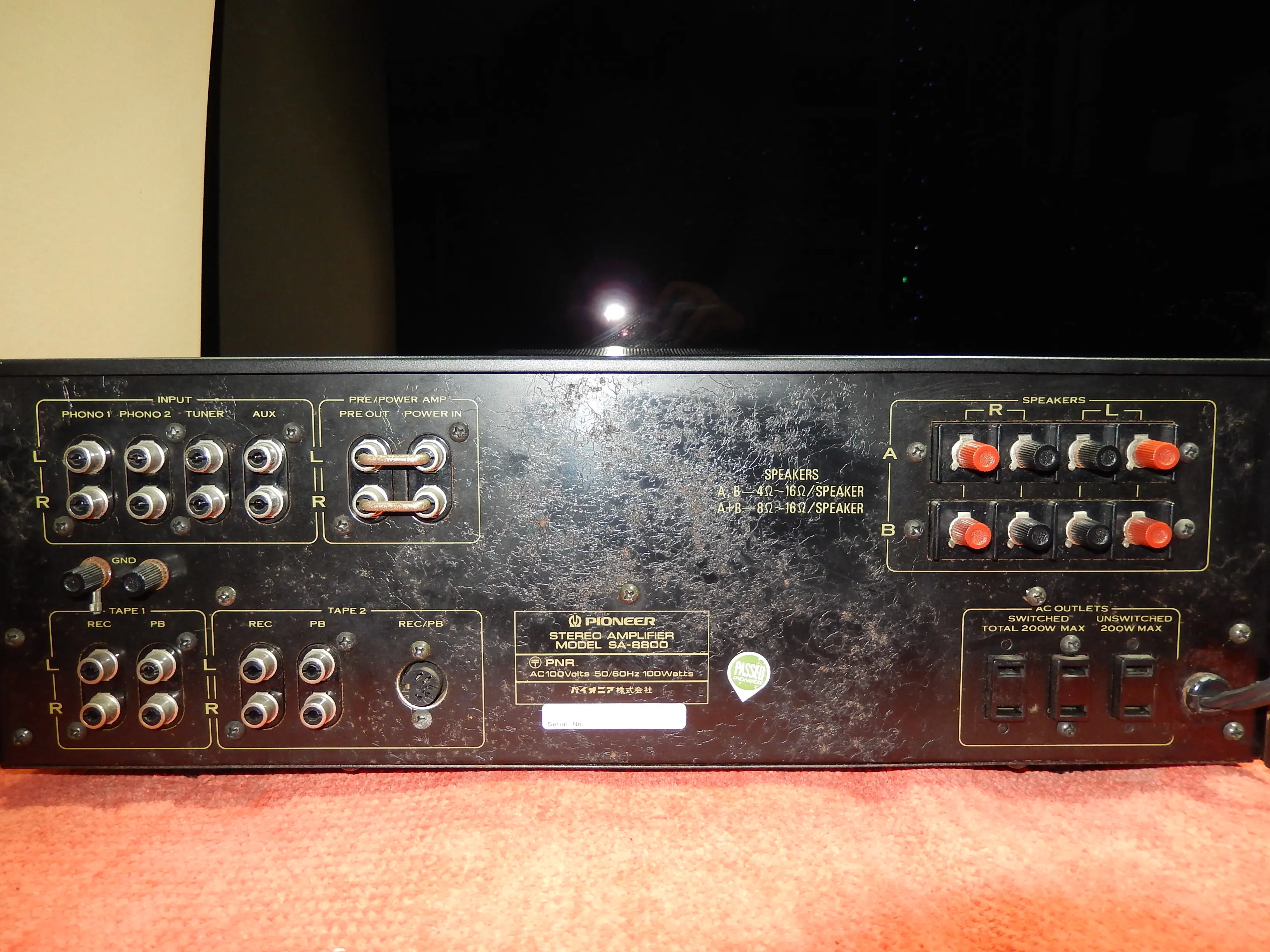

Выходная клемма

Динамик A・B:4Ω~16Ω
Динамик A+B:8Ω~16Ω
Наушники:4Ω~16Ω

Коэффициент демпфирования(20 Гц~20 кГц)

25 или более(8 ом)

S/N(IHF,сеть,короткое замыкание)

100 дБ

<Секция предусилителя>

Тип цепи

Усилитель эквалайзера:положительная и отрицательная 2 мощности,3 ступени прямого соединения
Управляющий усилитель:положительный и отрицательный 2 источника питания, первый каскад FET

Входная чувствительность/импеданс

Phono1, 2:2,5 МВ/50 кОм
Тюнер, Aux,Лента PB1, 2, DIN:150mV/50kΩ

Максимально допустимый входной сигнал фоно(гармонические искажения 0. 1%)

200 мВ(1 кГц)

Выходной уровень/импеданс

Магнитофон Rec1, 2:150мв
Лента Rec2(Din):30мв/80 кВт
Предварительный выход:1V/1kΩ

Гармонические искажения(20 Гц~20 кГц)

0,05%или менее

Частота

Фоно(отклонение RIAA):30 Гц~15 кГц ±0,3 дБ
Тюнер, Aux,ленточный PB:10 Гц~50 кГц +0-1 дБ

Управление тоном

Бас:

±7 дБ(100 Гц)/±11 дБ(100 Гц)
Частота оборотов:200 Гц/400 Гц

Утроить:

±7 дБ(10 кГц)/±11 дБ(10 кГц)
Частота оборотов:5 кГц/2,5 кГц

Фильтр

Низкий:30 Гц,6 дБ/окт
Высокий:8 кГц,6 дБ/окт

Контур громкости(громкость-40 дБ)

+8,5 дБ(100 Гц)
+4 дБ(10 кГц)

Приглушение

-20 дБ

S/N(IHF,сеть a,короткое замыкание)

Фоно:70 дБ или более
Тюнер, Aux,магнитофон PB:90 дБ или более

<Общие сведения>

Используйте полупроводник

Транзистор:35 штук
FET:2 штуки
Диоды прочие:21 штука

Розетка переменного тока

Блокировка выключателя питания:2 линии
Выключатель питания к несвязанному:1 x

Подача напряжения

AC100V, 50Hz/60Hz

Потребляемая мощность

100 Вт(номинальная мощность)
280 Вт(макс.)

Размеры

Ширина 420x высота 150x глубина 345 мм

Вес

10,9 кг
