NVCM V2.1 3/4/3-осевое управление с ЧПУ быстрая плата интерфейса USB карта управления

NVCM V2.1 3/4/3-осевое управление с ЧПУ быстрая плата интерфейса USB карта управления

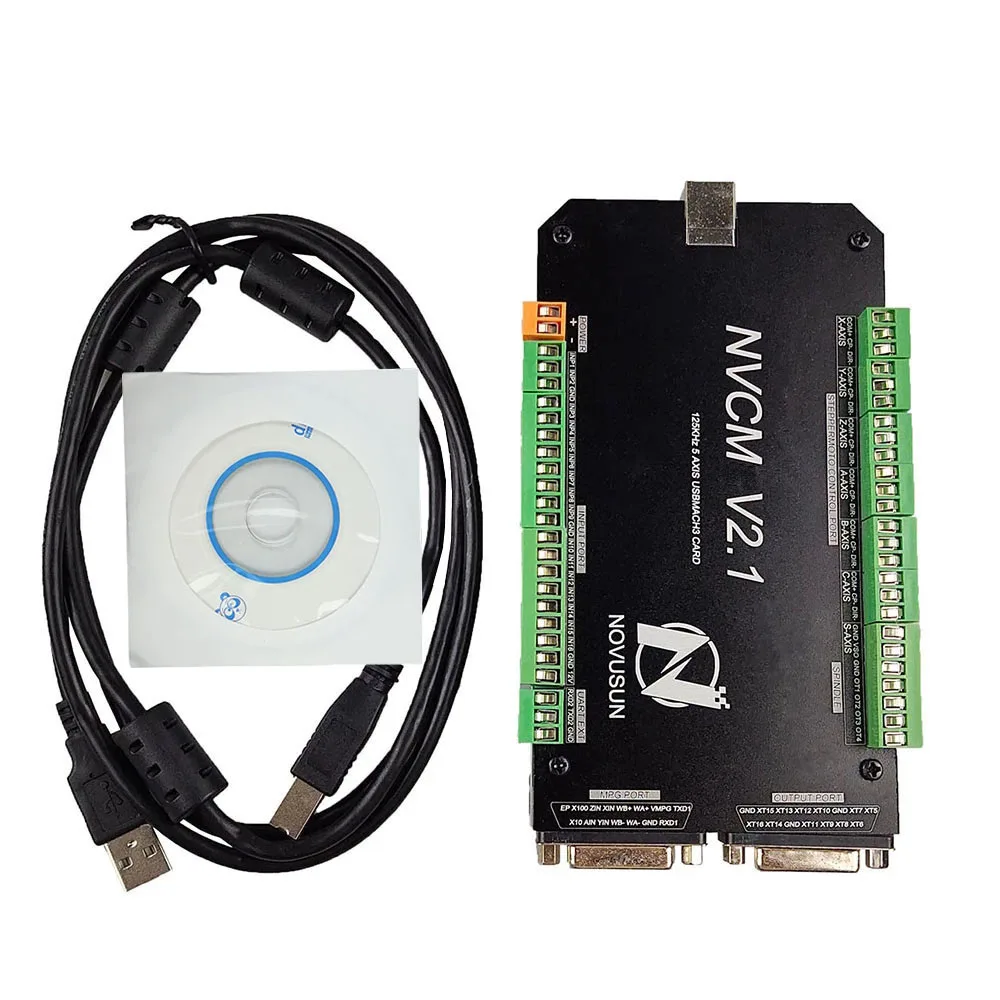

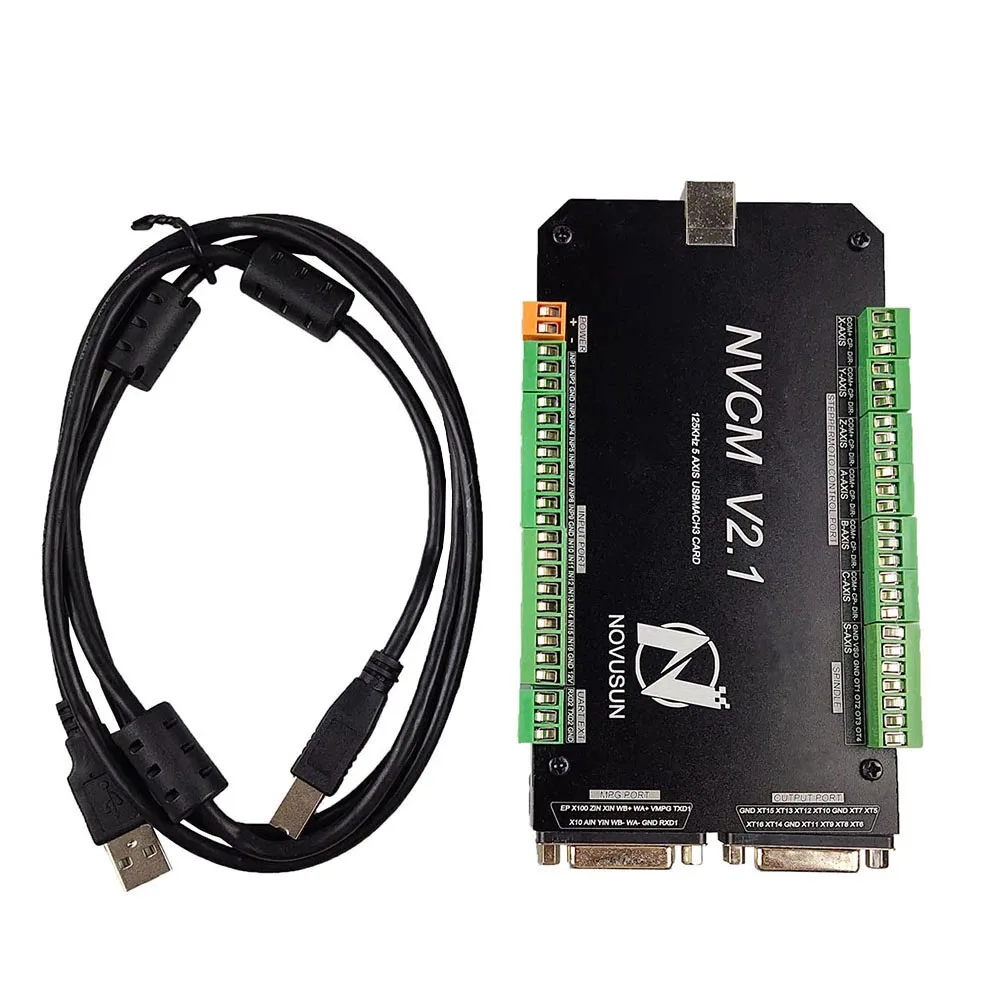

Упаковочный лист

1 шт. NVCM 2,1 плата + 1 шт. USD кабель + 1 шт. диск

Спецификация продукции

(1). Поддержка USB;
(2).16 портов фотоэлектрический изолированный входной интерфейс;
(3).16 портов фотоэлектрический изолированный выходной интерфейс;
(4).1 порт 0-10 В Скорость вращения шпинделя аналоговый выходной интерфейс (можно изменить на выход ШИМ);
(5). Не могли бы вы Поддержка 6 с одноосным шаговым системы maxisim,125 кГц импульсный выход для каждой оси;
(6). Чип управления движением руки;
(7). Основным устройством является 12 В-32 В постоянного тока вход питания, ток должен быть выше 1 А;

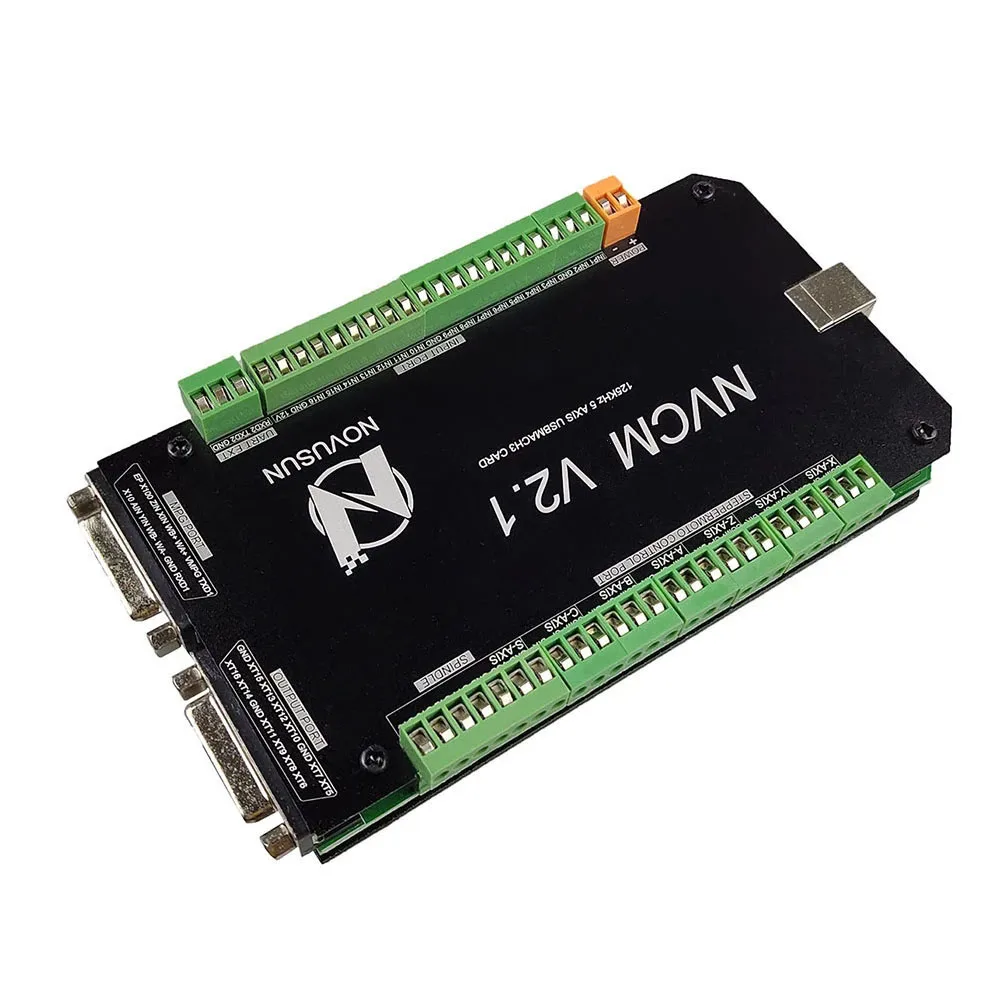

Внешний вид и размер изделия

Устройство питания решение

Решение источника питания в области промышленной автоматизации всегда очень
Сложный, есть много GND, теперь мы описываем структуру источника питания, как
Ниже:
Структура источника питания как на рис. 2-1, основной источник питания и модуль MPG и
Выходной модуль Шагового управления является общим GND, ограниченным и Estop входным модулем и шпинделем
Модуль регулировки скорости M3/M8/M1 является общим GND, между основным источником питания и выходом
Модуль имеет фотоэлектрическую изоляцию. Входы ограниченного переключателя и Estop и так далее
Общий анод, внутри устройства, есть + 12VDC в качестве общего +, нет необходимости подключать внешний
Источника питания. На основе ссылки на выходной интерфейс GND, выходное Регулируемое напряжение 0-10 в
Для регулировки скорости вращения шпинделя цифровой выходной интерфейс M3/M8/M10 открыт-GND. Если подключить
Внешнее реле, нужно выводить GND для ссылки, и дать реле внешний источник питания.

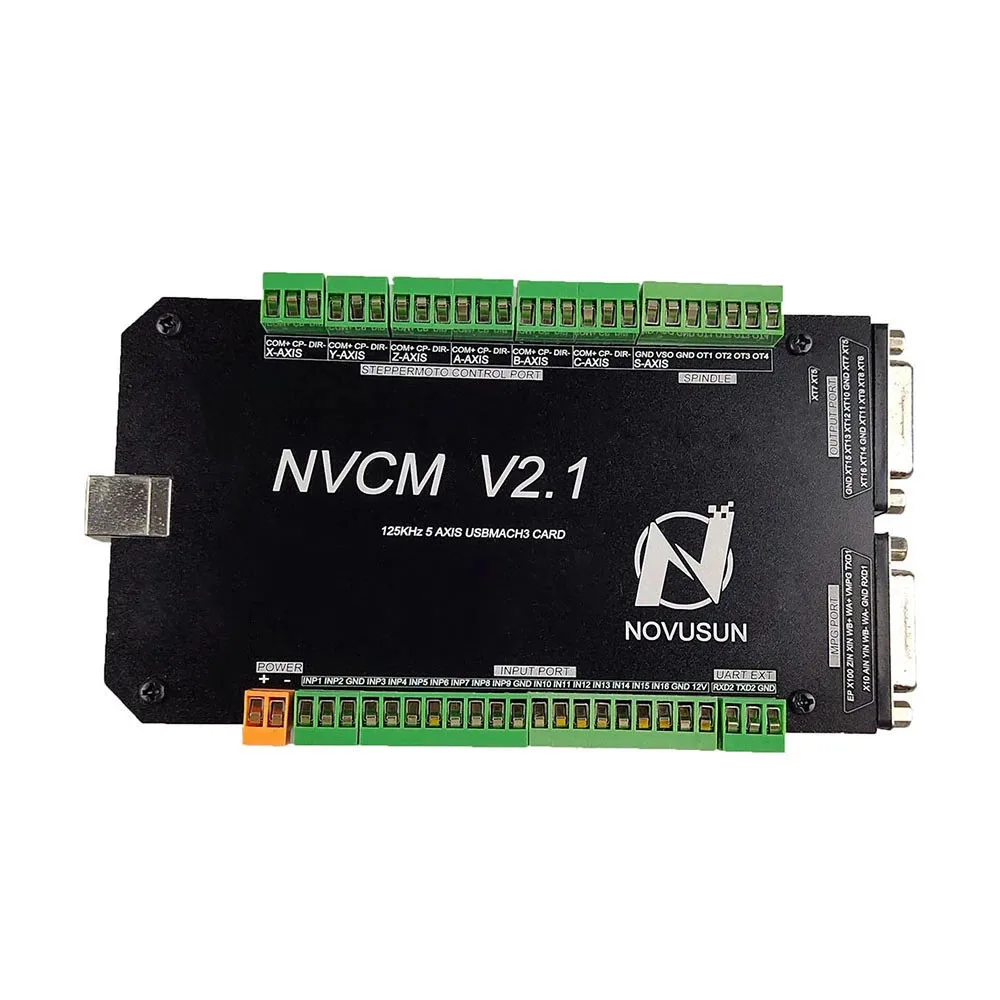

Определение и метод подключения продукта

Как показано на рис. 2-2, подключение контроллера включает интерфейс питания,
USB интерфейс подключения, шаговый/сервопривод управления выходной интерфейс, шпиндель управления выходной интерфейс,
Estop и ограниченный переключатель и настройка инструмента входной интерфейс и так далее.

1. Порт USB

Как показано на рисунке 2-2, помечено положение № 1-это порт USB. Mach3 Подключите к этому
Плата через порт USB.

2 основных входа питания

Как показано на рис. 2-2, No.1 клеммный блок является основным входным интерфейсом питания, нужен вход
12-40 В/выше 20 Вт. Есть silkprint «+» и «-», смотрите как figure2-2, левый терминал-«+», а правый терминал-«-».

3 предельных/домашние/эстоп/зонд входной порт

Как показано на рисунке 2-2, помечено положение № 3-входной порт. Они оптические
Изолированный входной интерфейс. silkprint INP1 INP2 GND INP3 INP4 INP5 INP6 INP7 INP8 INP9 GND
IN10 IN11 IN12 IN13 IN14 IN15 IN16 GND 12V на плате Подключите к PIN1-16 станка 3.
Внутренняя структура выглядит как Figure2-3. 2 линии приближения переключатель/Обычный фреттинг переключатель/чертеж
Смотрите как Figure2-4. Figure2-3. Чертеж внутренней структуры входного интерфейса Figure2-4. Зонд/эстоп/Обычный Фреттинговый переключатель входное соединение Chapter2 Connec

3 линии Бесконтактный переключатель подключения рис. 2-5, коричневый кабель для бесконтактного переключателя подключения
Украшенное мозаикой из драгоценных камней, 12V, черный кабель подключения канала, синий кабель для подключения к GND1. Поддерживает только NPN 3 линии бесконтактного переключателя.

4 интерфейса последовательного расширения

Как показано на рис. 2-2, помечено положение № 4, это интерфейс последовательного расширения. Мы можем
Расширьте некоторые другие устройства с этого интерфейса. Определение порта RXD,TXD,GND слева направо.

Мы определяем интерфейс слева: GND1 (Выход GND),VSO(0-10 В Регулируемая скорость
Выход),OT1,OT2,OT3,OT4.
Возьмите инвертор Nowforeuer в качестве примера. Выход управления шпинделя и соединение инвертора
Показан как рис. 2-7.если ACM и DCM закрыты, нужно только подключить один порт.

VSO реальное выходное напряжение = 10 в * С скорость настройки шпинделя/Максимальная скорость вращения шпинделя. Например, если макс
Скорость вращения шпинделя в режиме реального времени 24000, текущая скорость вращения шпинделя в режиме реального времени S = 18000, таким образом, VSO выходное напряжение = 10*18000/24000 = 7,5 V.
Макс. Порты настройки скорости шпинделя, как показано sa рис. 2-4, откройте его из меню
Config. Текущая скорость вращения шпинделя может быть установлена с помощью S директивы или Mach 3 модуля скорости настройки шпинделя.

Система координат станка

Во-первых, Откройте программное обеспечение, как показывает чертеж 5-1, в это время программное обеспечение может управлять
Движения машины, но перед установкой системы координат машины, нет подключения
Между программным обеспечением и машиной. Поэтому первым шагом является установка системы координат машины

1 комплект оригинального позиционного переключателя
По нашему запросу, некоторые машины устанавливают исходную точку на координатном положительном направлении, некоторые
Машины устанавливают исходную точку в координатном отрицательном направлении. Mach 3 может найти
Исходное направление точки машины с помощью настройки программного обеспечения. Как показано на рисунке 5-2, откройте меню config. Затем, как показано на рисунке 5-3. На этой странице Home Neg предназначен для поиска в направлении исходной точки машины, × означает поиск исходной точки в отрицательном направлении; √ Означает поиск исходных точек в положительном направлении. Как показано на рисунке 5-3, исходное положение оси X находится в отрицательном направлении, исходные точки Y и Z находятся в положительном направлении.

2 комплекта мягких ограничений
Как показано на рис. 5-3, эта страница также может установить мягкие концевые точки машины, мягкий Макс положительный
Направление мягких точек ограничено, мягкое минимальное отрицательное направление мягкое ограниченное количество точек. Мягкое ограничение
Значения точек соответствуют ссылкам на систему координат машины, так как этот пример
Показывает, максимальное значение Y и Z axis 0, все эффективные данные координат меньше 0 как показано на рисунке, согласно нашему текущему запросу, мы устанавливаем нашу ось XYZ мягкую зону с ограниченными точками как [0270] [-390,0] [-100,0].
3. Поиск исходных точек машины

Как показано на рис. 5-4, нажмите REF ALL HOME at main display page, затем XYZ A4
Найдите исходные точки, если вам нужно больше операций оси, отредактируйте макрокоманды или нажмите
Alt + 7 на странице отображения диагностики, вы можете найти исходную точку для каждой оси. Диагностика
