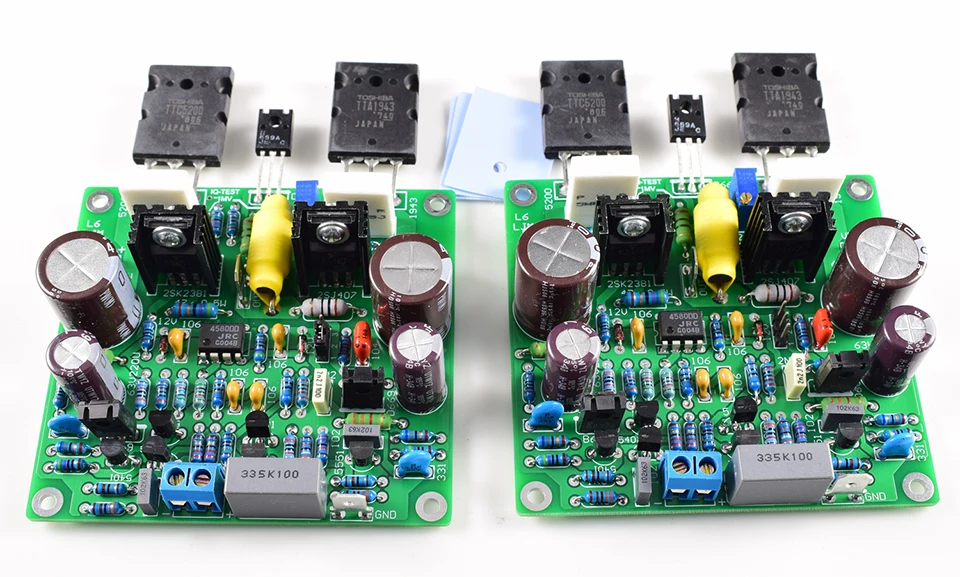

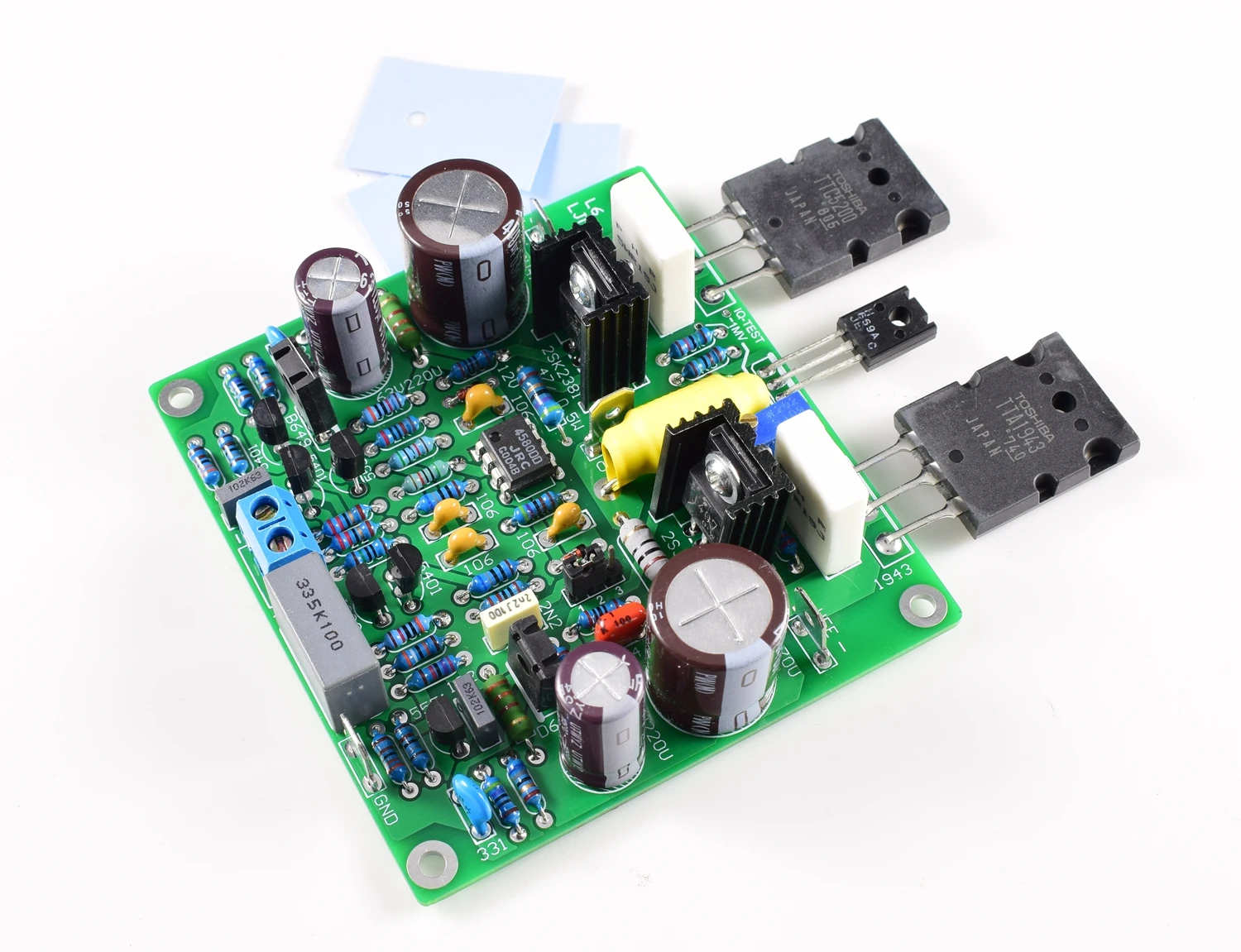

2 шт. E210 50-150 Вт 8 Ом Золотой голос DIY Accuphase модифицированная версия готовая Плата

2 шт. E210 50-150 Вт 8 Ом Золотой голос DIY Accuphase модифицированная версия готовая Плата

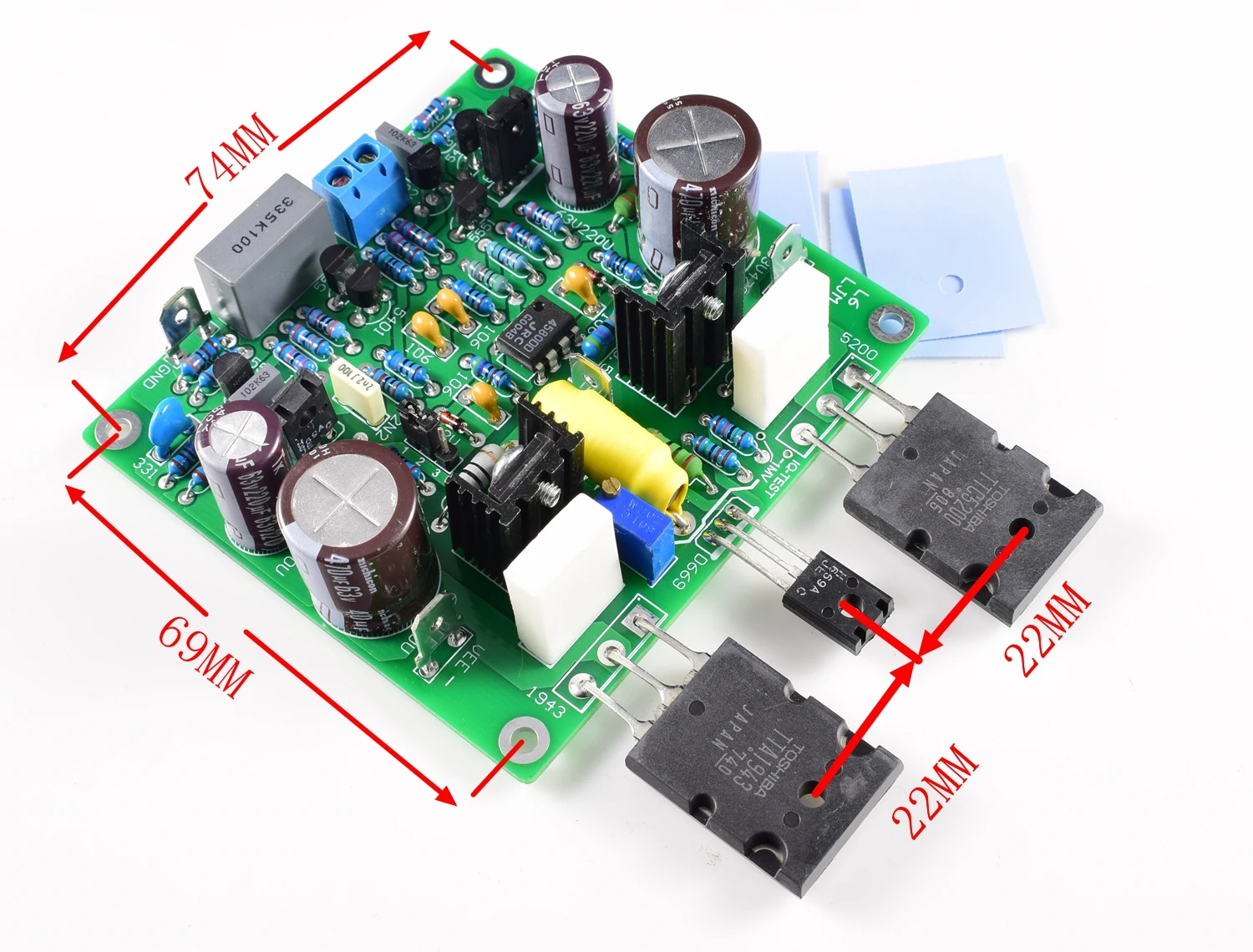

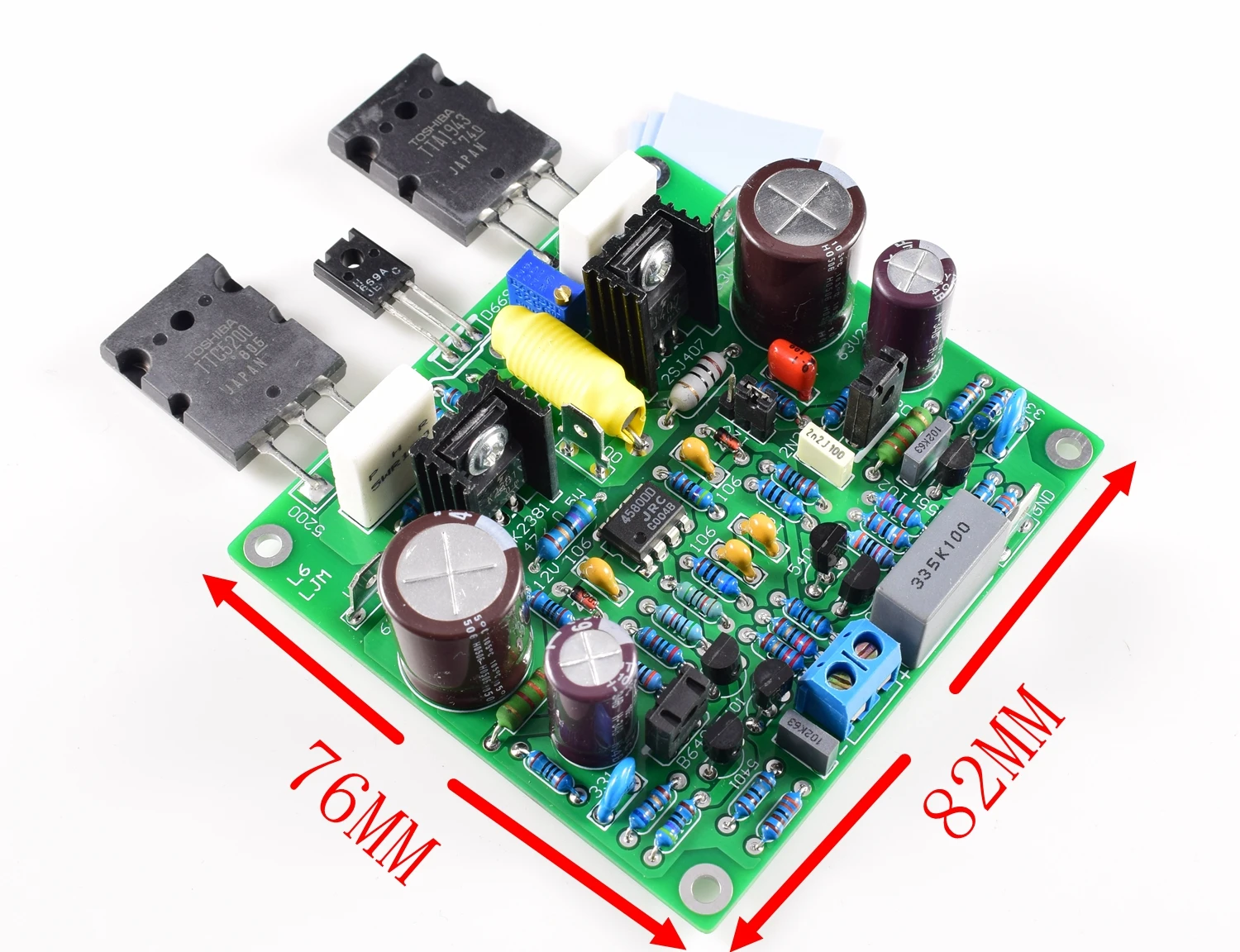

Параметры:

● Диапазон напряжения питания = DC + -25V to DC положительный и отрицательный + -55V. Рекомендуемое напряжение-постоянный ток + 40 В. ● Выходная мощность RMS = 50-150 Вт 8 Ом ● Усиление выходного напряжения = чистое усиление выходного напряжения задней ступени = 18 раз, ● Комбинированное усиление выходного сигнала переднего и заднего каскадов (переключается в режиме выходного сигнала переднего каскада) = 100 раз ● Предусилитель выключения контактов = 1-2 для чистого заднего выхода, предусилитель ВКЛ = 2-3 комбинированный выход до и после ● Ток покоя, отрегулируйте тест IQ на 2 точки, напряжение 1 мВ, ток покоя 13 мА ● Выходное смещенное напряжение постоянного тока (среднее напряжение постоянного тока) <1,5 мВ (с использованием цепи сервопривода постоянного тока) ● Диапазон частотной характеристики = 20 Гц-20 кГц (-0,1 дБ). 10 Гц-30 к Гц-0,2 дБ ● THD + N = 0.005%-0.008% 15 Вт Выход 8 Ом нагрузка 20 Гц-20 кГц ● SR = 20 в/США ● Коэффициент демпфирования = 100 ● Рекомендуемый размер радиатора = 200 г для моно ● Инструкции по подключению усилителя: источник питания VCC +, GND, VEE-всего три провода. ● Входной сигнал +-, есть 2 линии входного сигнала. ● Выход OUT + подключен к положительному полюсу динамика, а GND подключен к заземлению динамика. ● Размер печатной платы = 82*76 мм длина и ширина ● Расстояние между отверстиями для монтажа печатной платы = Расстояние между отверстиями слева и справа 74 мм. Расстояние между отверстиями вверх и вниз 69 мм ● Расстояние боковой установки силовой трубки = 2SC5200- 2SD669 расстояние 22 мм. 2SD669-2SA1943 расстояние 22 мм

Примечание:

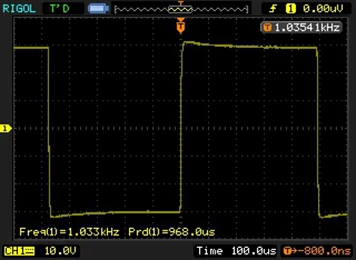

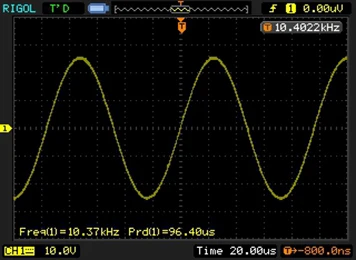

● Все готовые платы отлажены. Обычно не рекомендуется снова регулировать ток покоя во время использования. ● Если вы имеете очень профессиональный опыт и хотите отладить статический ток, вам нужно обратить внимание, чтобы управлять полевой трубкой до GS напряжение упало около 150 мВ через десять минут работы, вызвано тепловой отрицательной температурной системой. ● Рекомендуется использовать мощную трубку. Напряжение на первом и третьем контактах составляет около 420 мВ, что поднимется до 600 мВ через несколько минут. При регулировке необходимо измерить ток покоя в точке тестирования IQ после того, как усилитель проработает десять минут. ● Если не профессионалы используют его, рекомендуется не настраивать. Готовые изделия регулируются. На рисунке ниже показана форма волн, полученная после первоначальной настройки E210, И он был отрегулирован в соответствии с характеристиками и опытом звука, чтобы сделать звук в большей степени соответствует чувству слуха.
