Руководство по заказу:

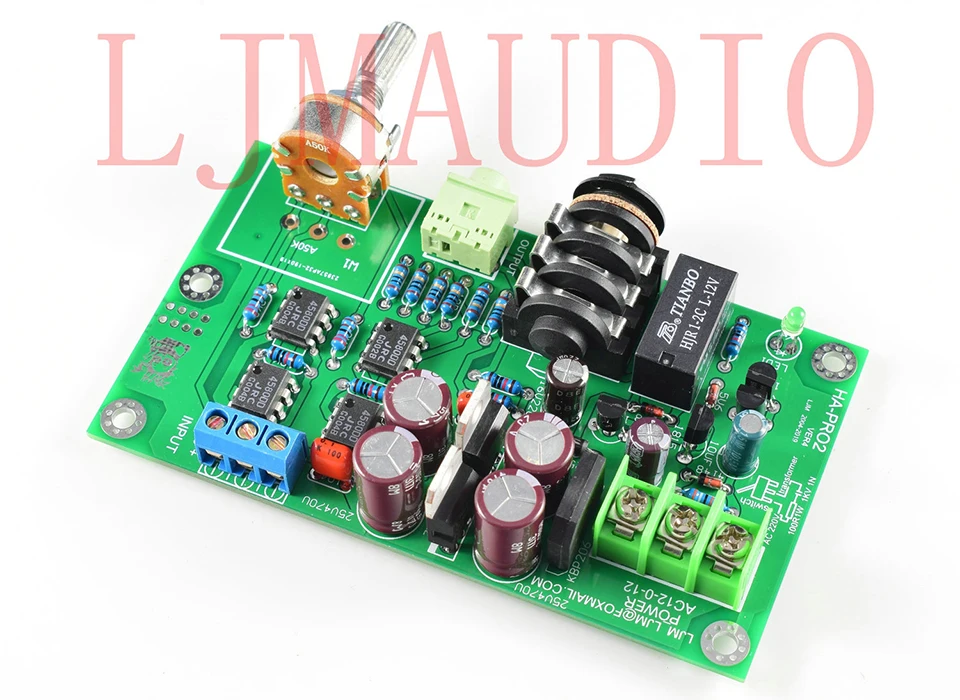

Наборы «сделай сам»: HA-PRO2 усилитель для наушников на уровне монитора, вам нужно собрать и припаять самостоятельно; Готовая доска: готовая доска, которая была сварена и протестирована; Готовая машина: готовая машина для усилителя наушников Класса монитора; Пустая коробка: В комплект поставки входит только чехол и чехол Аксессуары, не включает в себя какие-либо печатные платы и RCA клеммы.

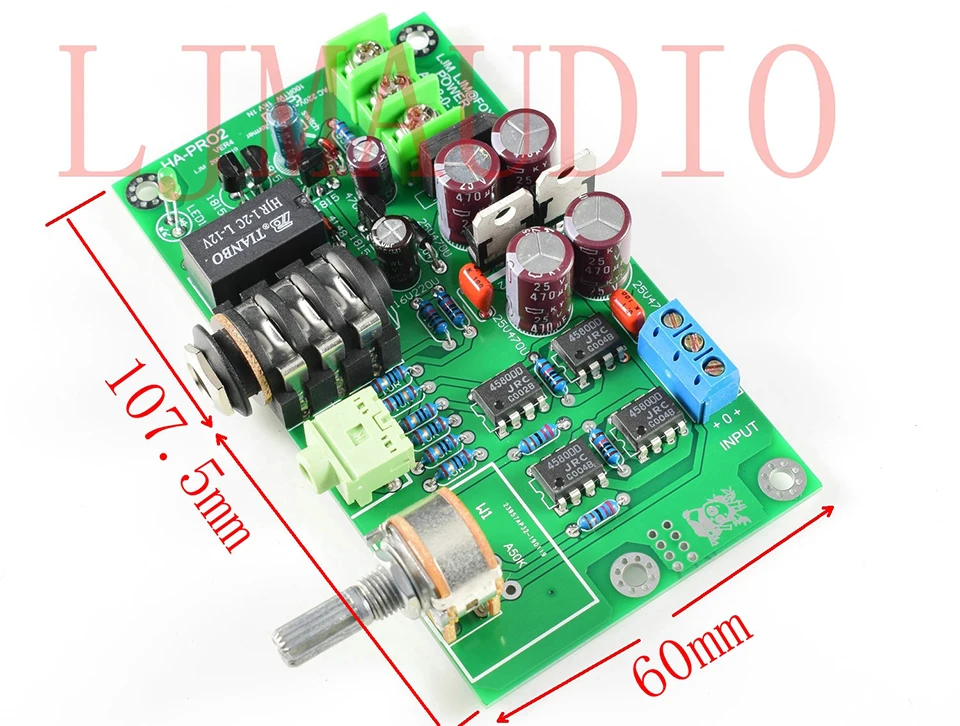

HA-PRO2 DIY наборы Finshed Board Professional Edition Ультра низкий уровень шума низкий уровень искажений усилитель для наушников плата с AP тестом

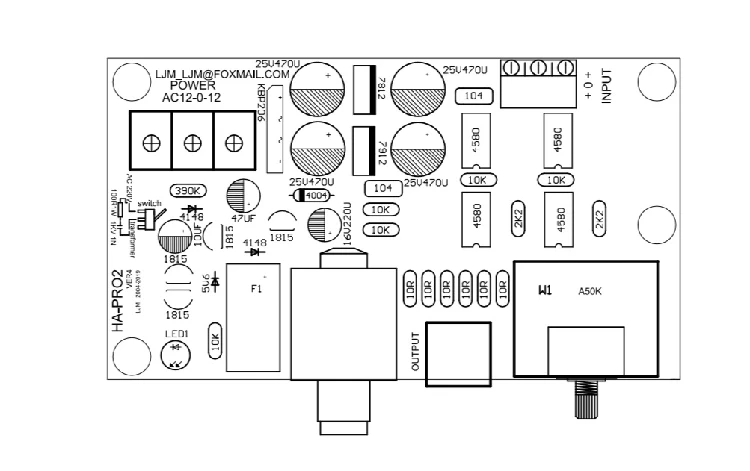

Обратите внимание при установке:

● Медные пластины 7812 и 7912 не должны быть рядом, чтобы избежать короткого замыкания.

Особенности:

● Операционный усилитель принимает японские СИЦ 4580D аудио специальный Операционный усилитель, в общей сложности четыре двойные оперативные усилители. ● Рекомендуется подключить конденсатор 275V104 параллельно входу напряжения или переключателю. Уменьшает помехи переключения. ● Совместимость с потенциометром ALPS 27. Рекомендуемое Сопротивление потенциометра 10-30K ohm

Данные параметров:

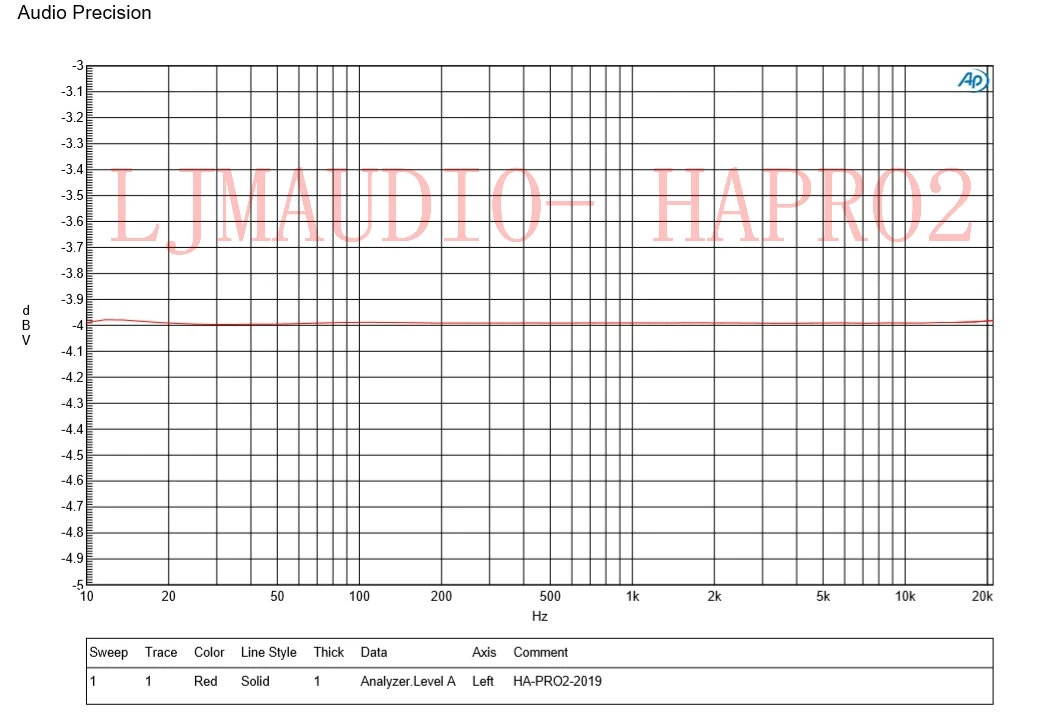

● Испытательное оборудование: точность звука 2 ● Фактические измерения: ● Напряжение источника питания: AC12- 0- AC12. ● Выходное напряжение: + -11 в ● Максимальный выходной ток: +-150 мА ● Минимальное сопротивление нагрузки 8 Ом ● Входное сопротивление 3K ● Напряжение получить Напряжение усиление = 4,5 раз ● Вход Чувствительность = 2,3 V • Амплитудно-частотная характеристика = 10 Гц-21 кГц +-0,01 дБ

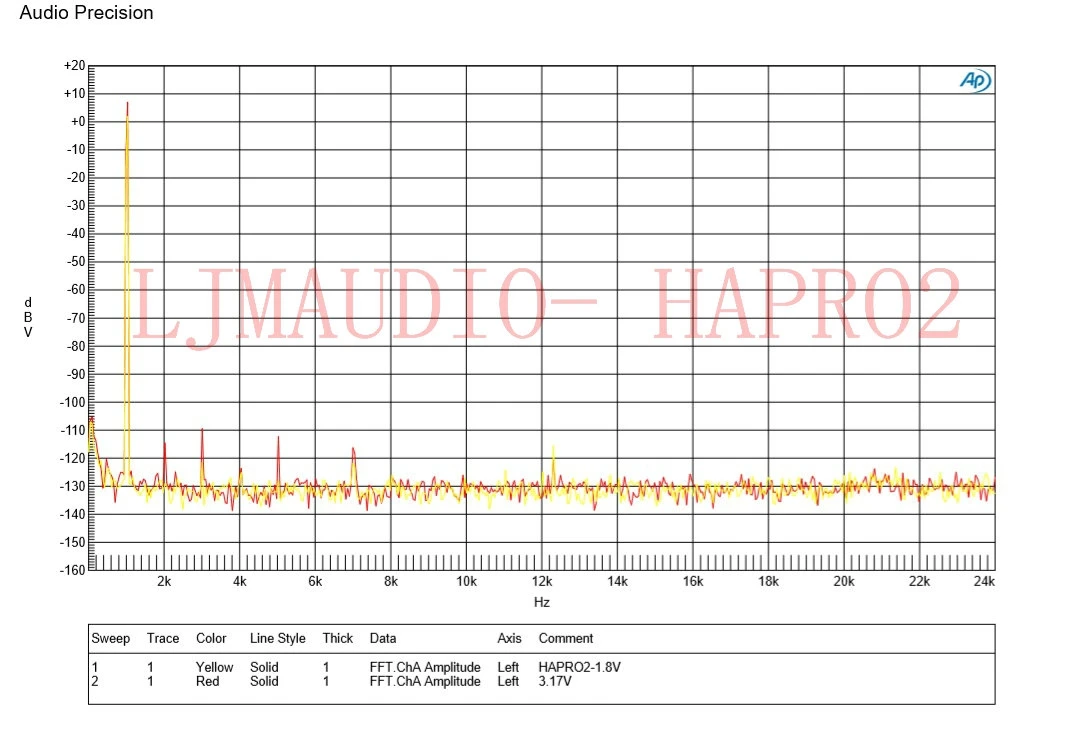

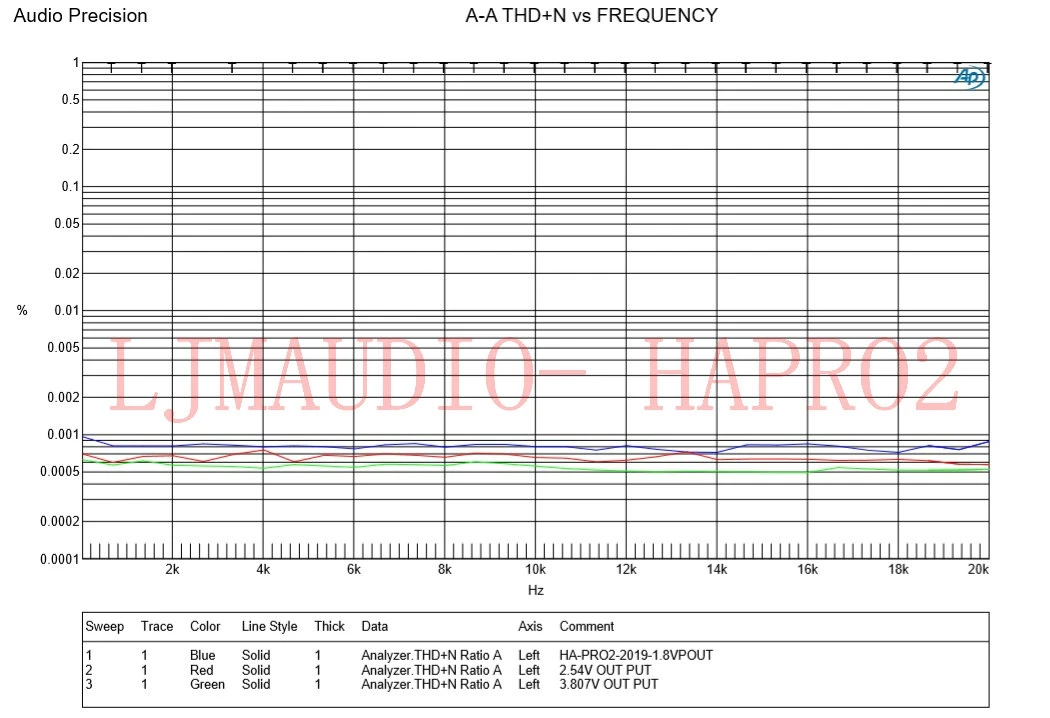

Искажение = 20 Гц-20 кГц = 0.0006% (выходное напряжение 3,87 в) 0.0007% выходное напряжение 2,54 V <0.001% выходное напряжение 1,8 в

Шум <120 дБ

======================

Готовая машина

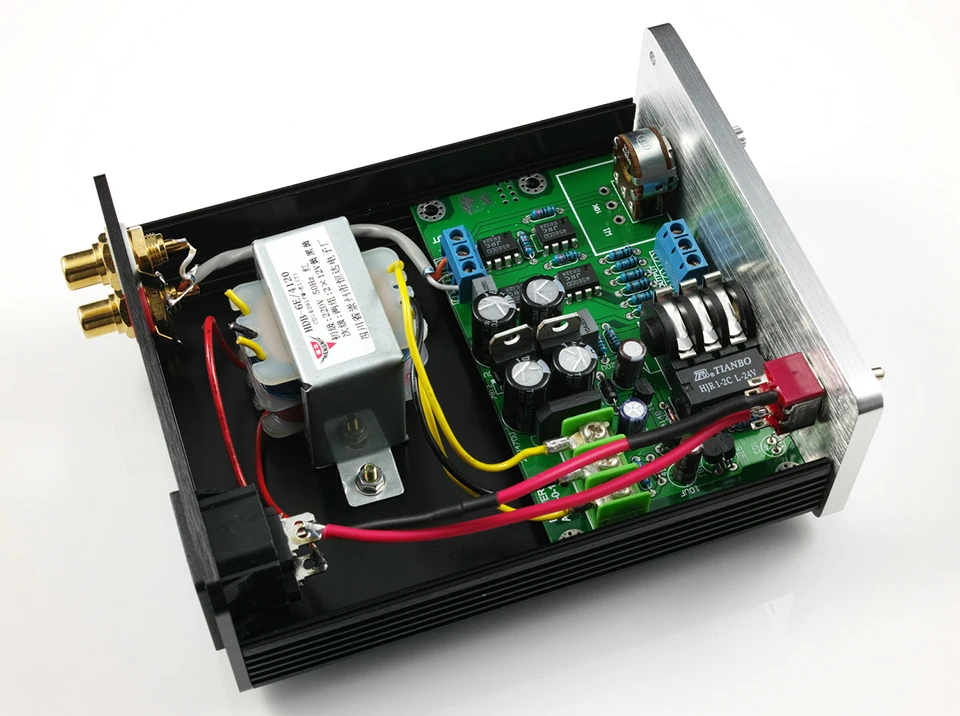

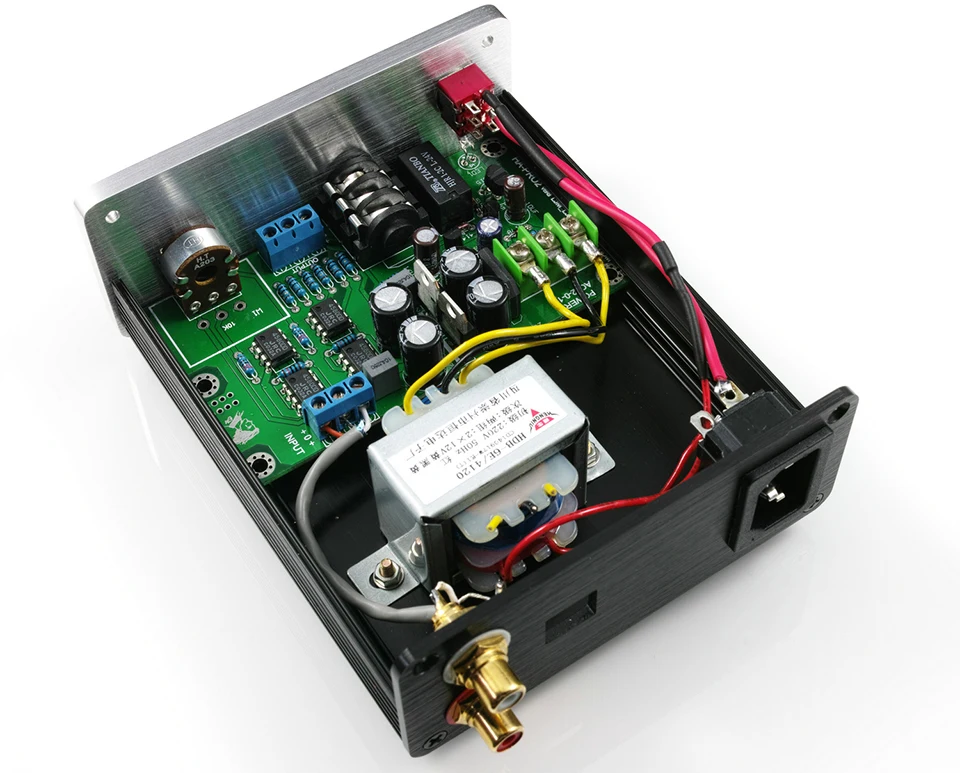

Готовый усилитель для наушников класса монитора, разработанный LJM. Входное напряжение AC220V Коэффициент усиления по напряжению 4,5 раз TND + N искажение плюс уровень шума, общее значение составляет менее 0.001% Максимальное выходное напряжение +-11,5 V Диапазон частотной реакции 1 Гц-100K Гц +-0,5 дБ (20 Гц-20K Гц +-0,01 дБ) Максимальная выходная мощность 1,5 Вт * 2. Размер: 116 мм в ширину, 50 мм в высоту, 138 мм в длину Выход с защитой постоянного тока, и начинается задержка загрузки. Он также может быть использован в качестве предварительной стадии для чистого постступенчатого коллокации. HA-PRO2 схема усилителя для наушников разработана самой LJM и не похожа на цепь любого производителя. Нет так называемых добавок, частей для лихорадки, и никаких дорогих операционных усилителей. Этот amp использует в общей сложности четыре JRC 4580 DD op amps. HA-PRO2 может превосходить некоторые так называемые усилители для наушников Lehman в Интернете с точки зрения производительности и слуха.

======================

Пустая коробка

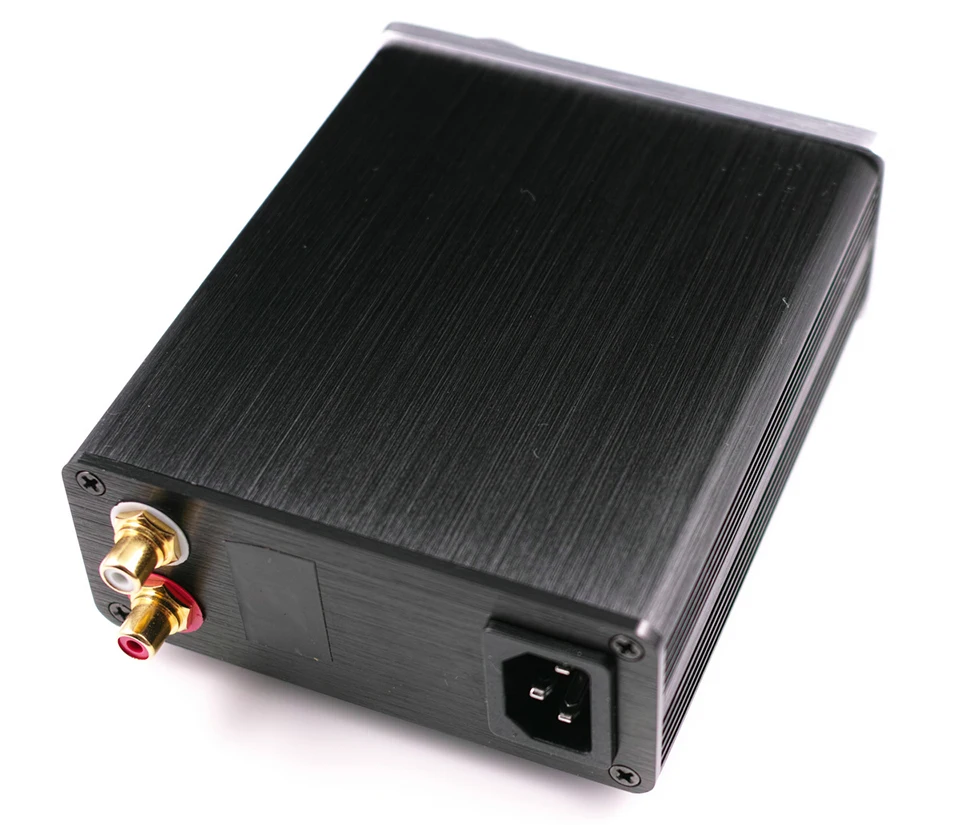

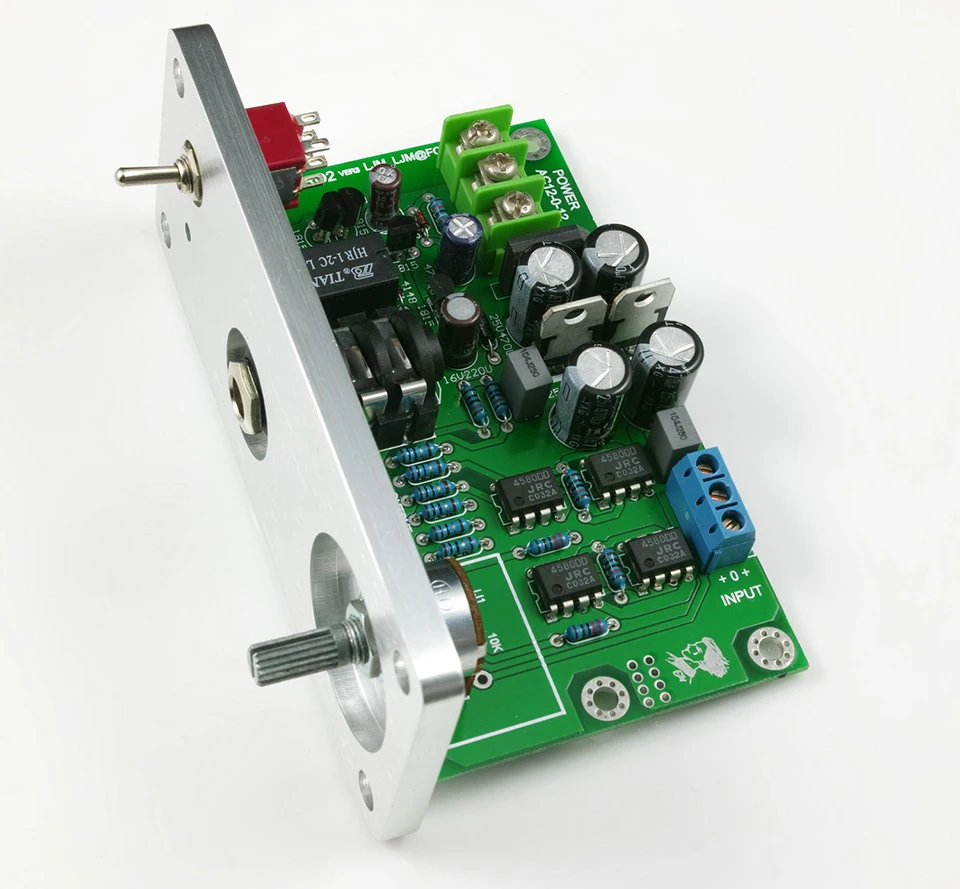

Алюминиевый HA-PRO2 усилитель для наушников, поддерживающий корпус усилителя Параметры: ● Размеры: 116 широкий X50 высокий X138 глубокий ● Внутренние размеры: 108 широкий X42 высокий X130 глубокий ● Толщина материала каждой детали: Панель 6 мм, задняя панель 2 мм, боковая панель 2 мм ● PCB может быть непосредственно вставлен в слот корпуса, просто нужно зафиксировать винт гнезда для наушников панели и винт потенциометра. ● Вес: около 0,4 кг Особенности: Шасси может быть сопряжено с звуковой картой USB в качестве usb-усилителя. Задний дефлектор сохранил положение звуковой карты USB. Посылка включает: ● 1 шт. все алюминиевые маленькие шасси HA-PRO amp шасси ● 1 шт. маленький тумблер ● 4 шт. 3 м самоклеющиеся Резиновые ножки ● 1 шт. разъем питания ● 1 шт. 30 мм алюминиевый чехол с ручкой ● Партия винтов
