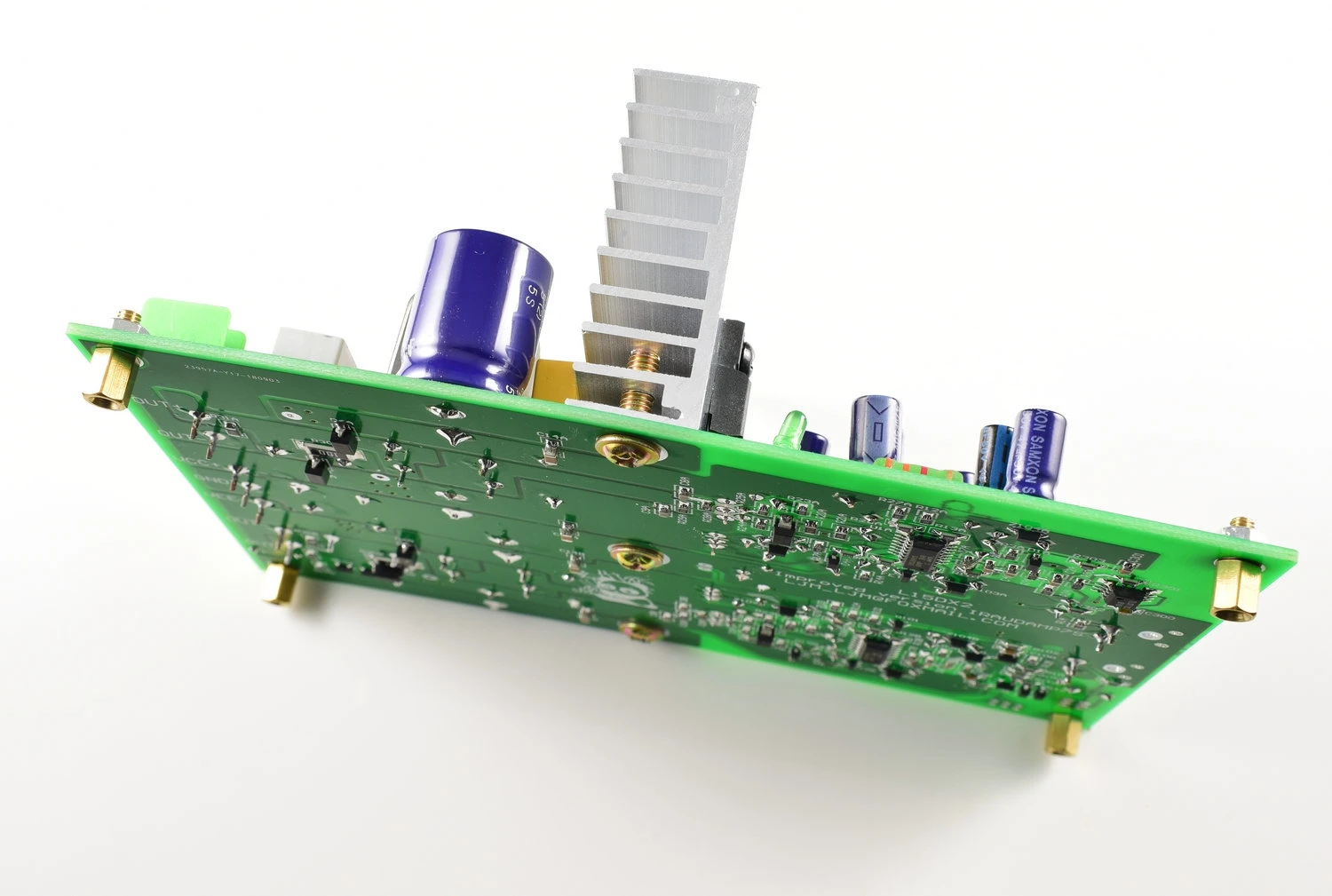

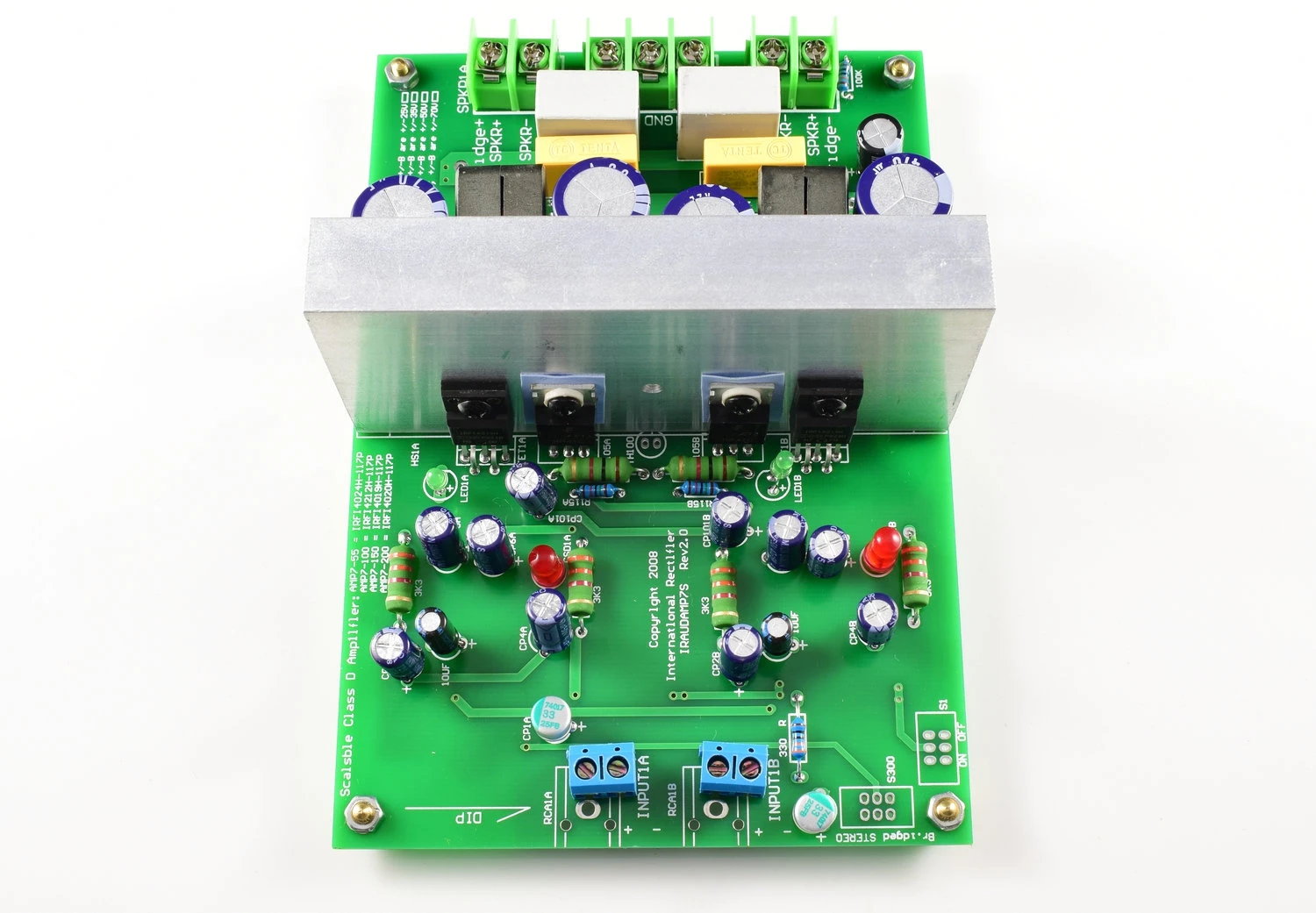

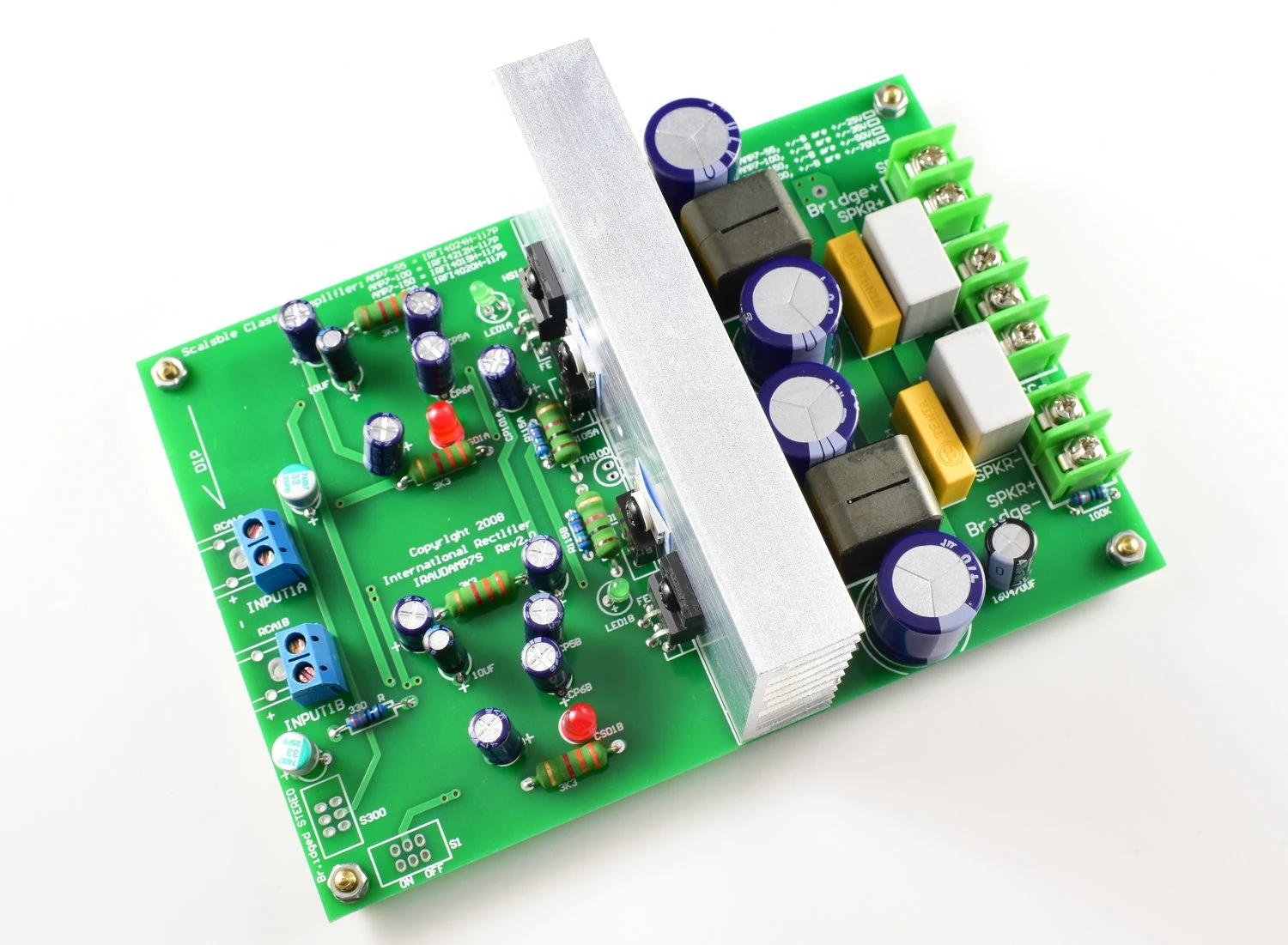

L15DX2 IRS2092 IRAUDAMP7S класс D усилитель мощности готовая плата двухканальный

Готовая доска принимает IRS2092 + IRFI4019H IRAUDAMP7 сочетает в себе множество ключевых функций защиты, включая защиту от перегрузки по току, защиту от перенапряжения, защиту от перенапряжения, защиту от постоянного тока и защиту от перегрева. Функции управления включают в себя ± 5 в источник питания для обработки аналогового сигнала предусилителей и + 12 В Источник питания (Vcc) для высокого класса D ворота драйвер стадия-B. Сопротивление этой платы использует высокоточные пятикольцевые Металлические пленочные резисторы и импортные высококачественные аудио Выделенные индукторы, высокоточные Выделенные чиповые резисторы с погрешностью 1%, И высококачественные импортные фильтрующие конденсаторы. Специальное цифровое ощущение разряда, указанное ИК. Полностью экранированная структура, бескислородные медные провода OFC, отсутствие излучения, низкое искажение. Ультра-низкое сопротивление структуры. По сравнению с другими тороидальными индукторами, он имеет очевидные преимущества. Настоящий OFC провод, очень маленькое Внутреннее сопротивление:

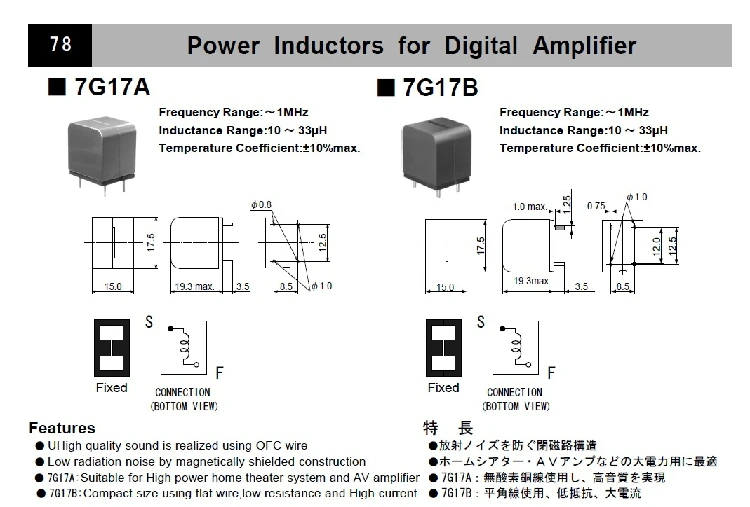

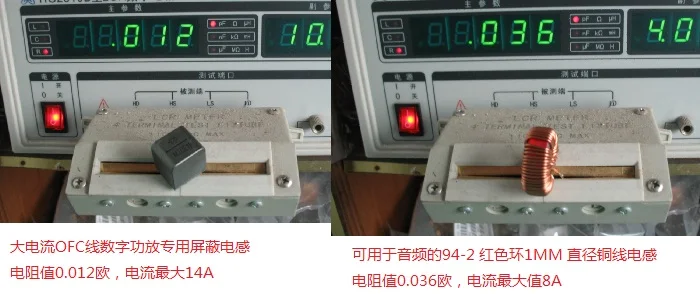

Стандартная конфигурация MOSFET аудио выделенный MOSFET выходной трубки, MOSFET. Предоставляя новые IRFI4xxxH-117P серии МОП-мостов, ИК улучшило многие представления аудио усилителей мощности класса D. Интегрированный режим полумоста уменьшает количество компонентов пополам и улучшает макет печатной платы. В дополнение к более низкому сопротивлению, эта серия полумостов MOSFET также оптимизировала зарядку ворот, паразитный диод, возможность обратного восстановления и сопротивление внутренних ворот. Это улучшило производительность и эффект аудиоусилителей класса D, основных параметров, таких как эффективность работы, полное гармоническое искажение и электромагнитное излучение. Типичный вкл-сопротивление RDS (ВКЛ) IRFI4xxxH-117P 80 mOhms, и типичный заряд ворот 13NC, и заряд переключателя 4.1NC. Принимает высокомощные, высокотоковые, низкоимпедансные полностью экранированные индукторы, предназначенные для цифровых усилителей мощности. Имеет очень небольшое значение сопротивления = 0,013 Ом фактическое измерение, ток = 14 А. Очень небольшое излучение и помехи, большой ток и более высокие рабочие параметры частоты. Сделайте искажение цифрового усилителя мощности самым низким уровнем. Двухканальный тест на искажение мощности: THD <0.02% мощность = 250 Вт двухканальный тест (источник питания + -50 в, нагрузка 4R) THD <0.007% мощность = 50 Вт двухканальный тест (источник питания + -50 в, нагрузка 4R)

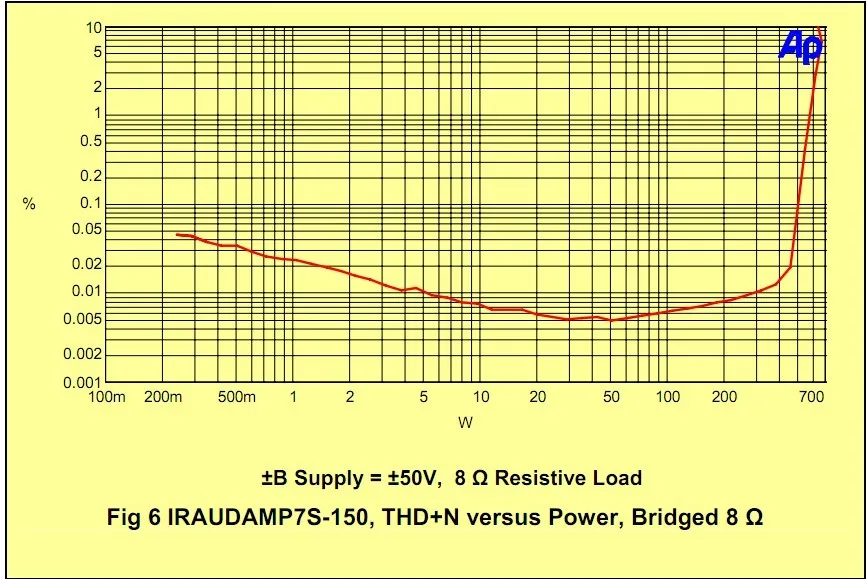

Моно тест (источник питания + -50 в, нагрузка 8R) THD <0.007% мощность 100 Вт THD <0.009% мощность 200 Вт THD <0.02% мощность 500 Вт

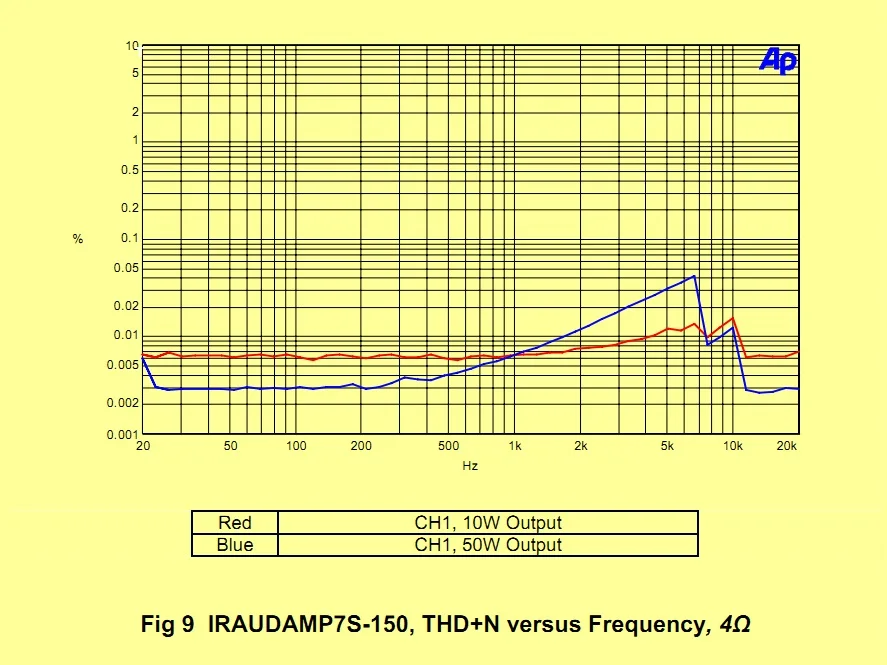

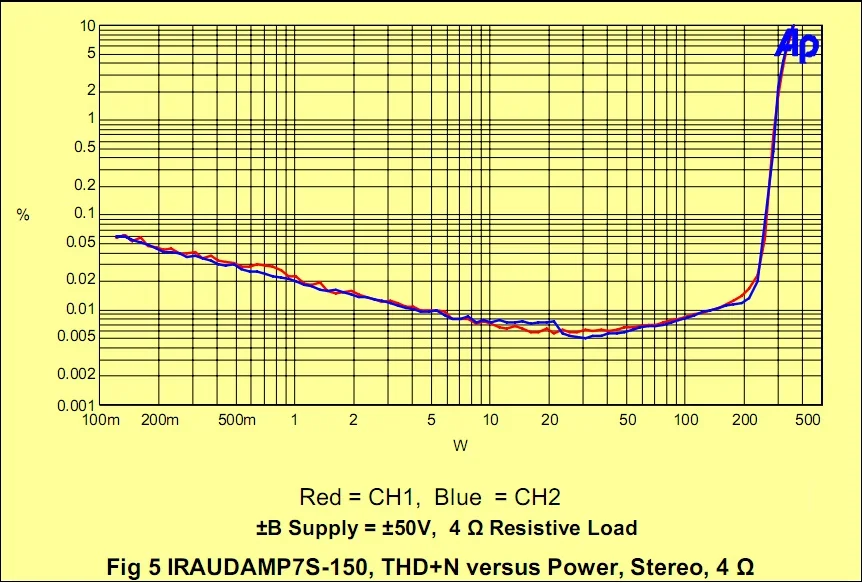

THD + N

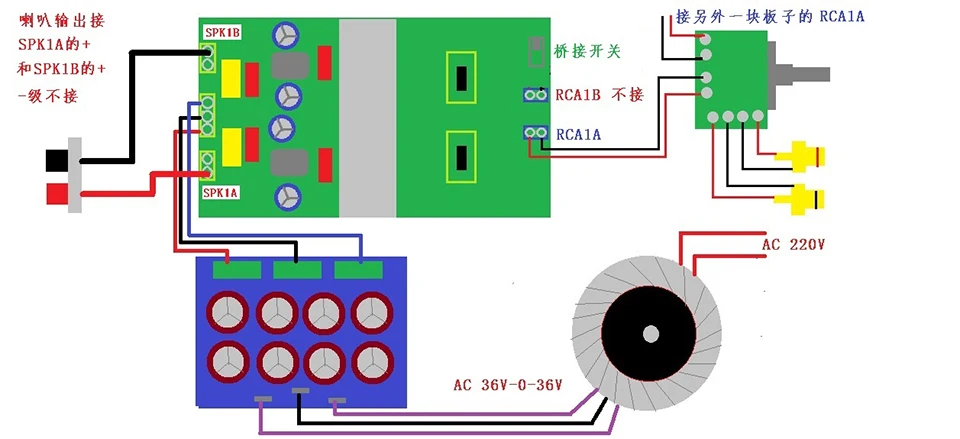

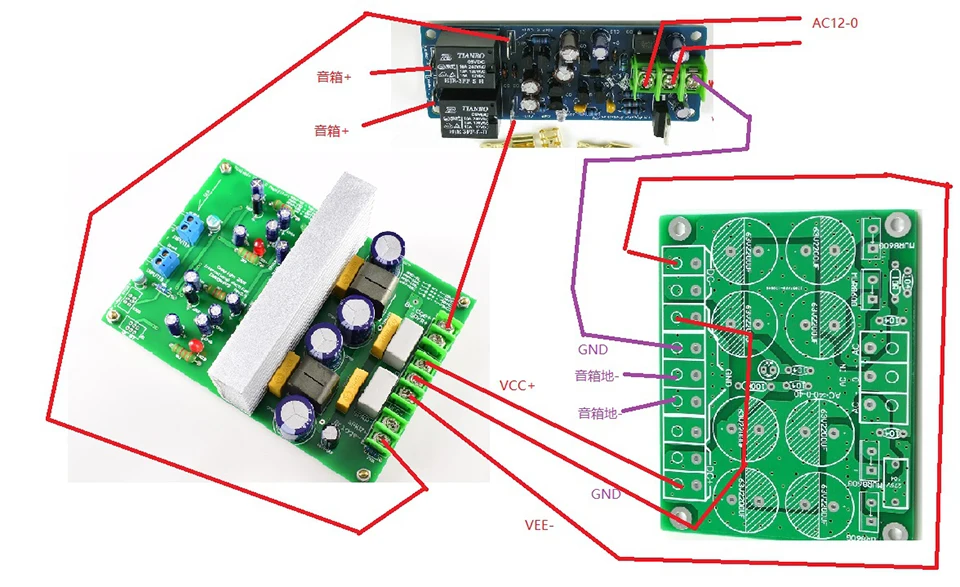

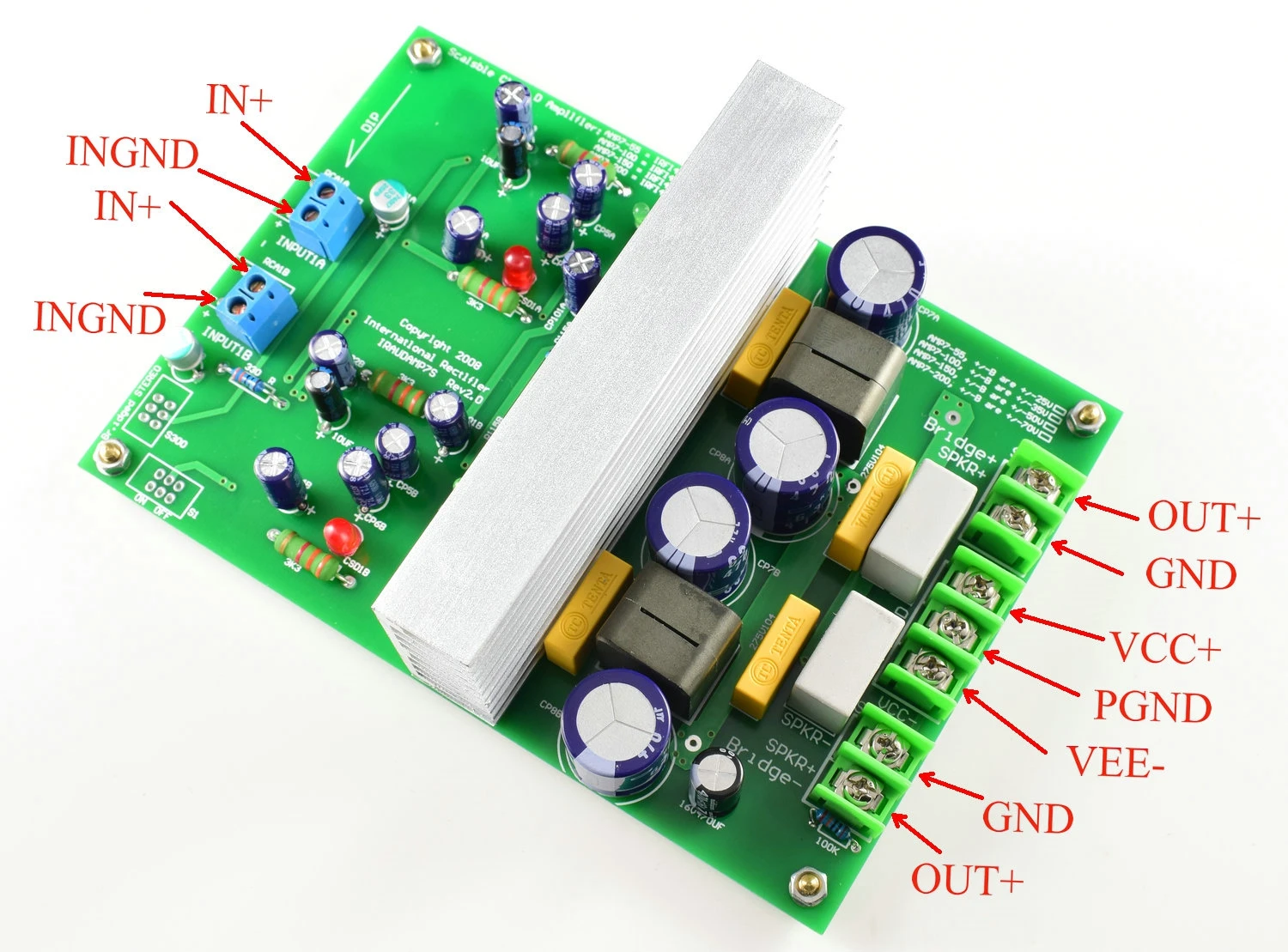

Примечание по установке:

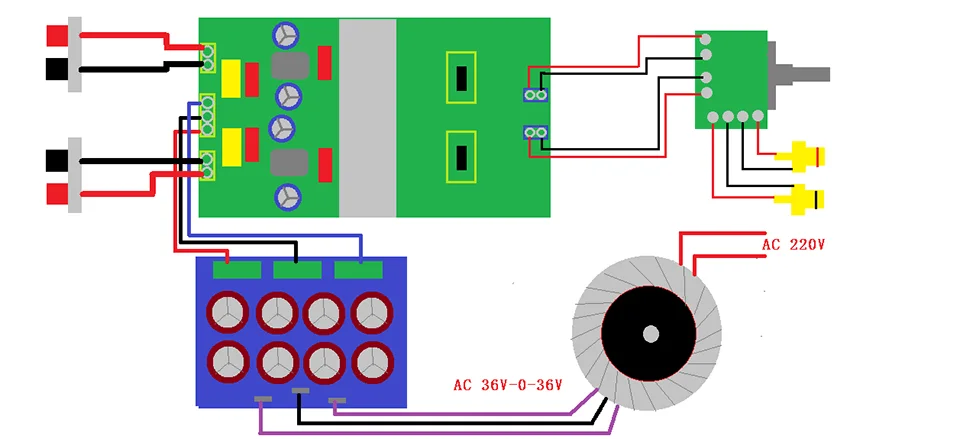

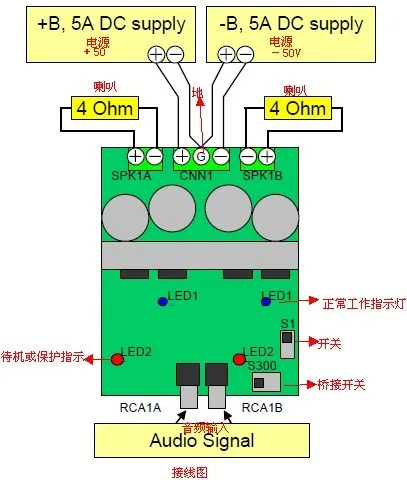

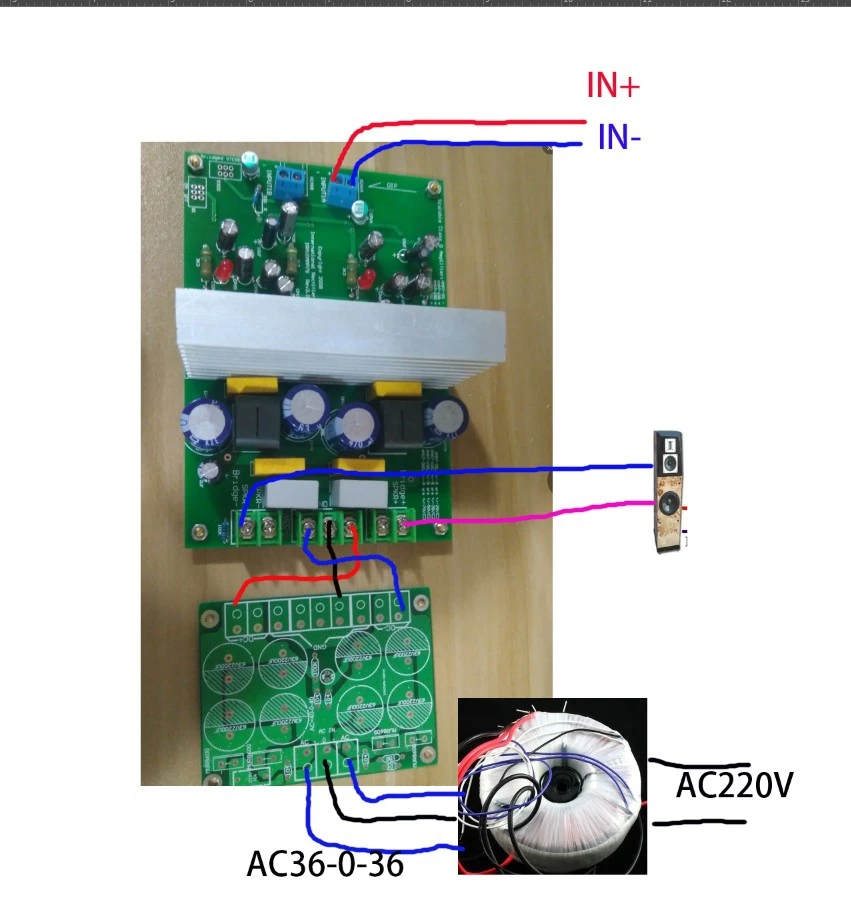

Рабочее напряжение: постоянный ток ± 55 в (от ± 50 в до ± 60 в) ± 55 В выходная мощность = 150 Вт 8R RMS двухканальный 300 Вт 4R RMS двухканальный. Рекомендуется использовать AC dual 40V переменного тока трансформаторы мощностью более 400 Вт. Мостовая ± 50 В выходная мощность = 500 Вт 8Р моно. Размер печатной платы: 101*145 мм

Особенности

Выходная мощность: Масштабируемая выходная мощность от 25 Вт-500 Вт (см. Таблицу 1) Остаточный шум: 200 мкВ, IHF-A взвешенный, AES-17 фильтр Искажений: 0,007% THD + N @ 60 Вт, 4 R Несколько функций защиты: защита от перегрузки по току (OCP), высокая сторона и низкая сторона MOSFET Защита от перенапряжения (OVP), Защита под напряжением (UVP), высокая сторона и низкая сторона MOSFET Защита постоянного тока (DCP), Защита от перегрева (OTP) Топология ШИМ: самоосциллирующийся ШИМ, полумост или полный мост топологии выбираются
