1 МГц до 1000 счетчик частоты тестер измерения метр светодиодный цифровой Дисплей

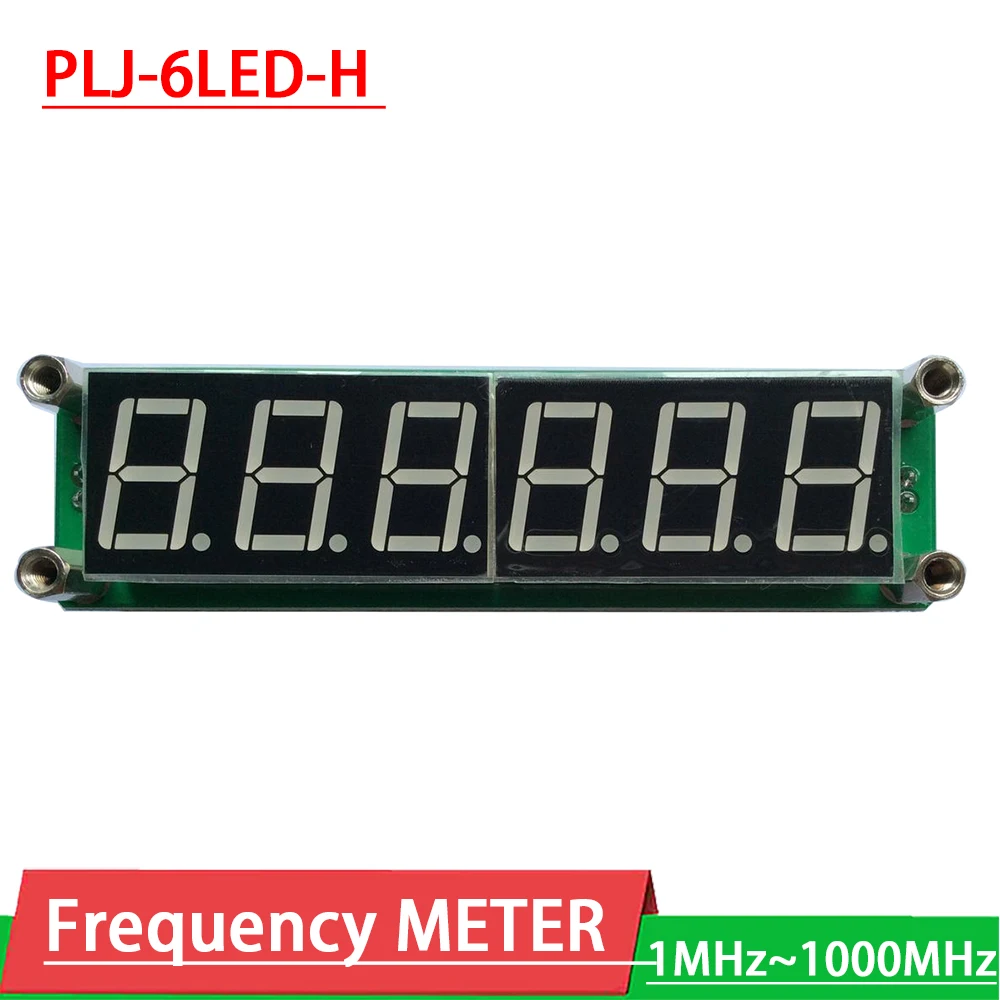

1 МГц ~ 1000 МГц PLJ-6LED-H частота частотного счетчика
Модуль измерения красный

Описание:

Особенности:


PLJ-6 светодиодный-H-это высокая стоимость шести светодиодный
Частотный дисплей разработан специально
Для модуля HAM, в основном для дисплея
Устройства, такие как частота трансивера
Значения также могут быть использованы в обычных
Измерения частоты. Модуль имеет
Компактный, надежный, визуальный
Эффекты, низкая стоимость и так далее.

Основные характеристики:

Мастер микрочипом США
(Микрочип) PIC16F648A как ядро
Частотный счетчик 65 МГц.

Япония KDS частота справки
Температурное компенсированное напряжение
Контролируемый кварцевый генератор (± 2,5 частей на миллион
VC-TCXO)

Уникальный контроль ворот и точное время
Алгоритм (прерывание таймера)

Ворота (обновление дисплея) 0,64 времени
Секунды, частота отображения в реальном времени
Стоимость.

Точность измерения частоты 10 Гц/
100 Гц (цифровой правый) является необязательным.

Двойной дизайн, если значение и плюс/
Минус заданный режим может использоваться отдельно,
Независимо друг от друга.

Специальный светодиодный драйвер дисплея
Чип, высокая яркость цифровой трубки, меньше
Иностранное взаимодействие.

ARK six .56 дюймов с использованием цифрового
Дисплей, автоматическое отключение недопустимо
Ноль, восемь регулируемых яркости.

Схема проста и разумна
Структура, двухкнопочное управление, простой
Эксплуатации.

Настройки автоматически сохраняются,
Загрузка напрямую вызывается.



Технические параметры

1. Время ворот (время ворот)
0,64 секунды

2. Измерьте канал (измерение
Каналы)

Входное сопротивление (сопротивление): Высокое
Сопротивление

Диапазон измерения (диапазон измерения): 1 МГц
~ 999,999 МГц

Точность (точность): 100 Гц/1000 Гц

Чувствительность (чувствительность):

HM8134-2 тестовые данные (только для справки)

Частота тестирования (МГц) 5 10 30 60 100 150
200 300 450
Чувствительность (мВ RMS) 50 40 20 30 30
30 40 60
Частота тестирования (МГц) 500 550 600 700 800
900 1000 1100 1200
Чувствительность (мВ RMS) 80 90 90 120 150
180 230 360 410

3. Если Настройка (Смещение частоты)

Независимый двойной дизайн, если настроить
Минимальный прирост 1 кГц,
Средний диапазон 0 ~ 999,999 МГц, может быть установлен
Добавить или вычесть, если режим, фабрика
Значение по умолчанию-нулевое промежуточное значение
Частота (т. Е. Значение дисплея
Частота сигнала).

Частота (частота)
Ссылка)

Потепление 13,000 МГц 5032 посылка
Кристаллический осциллятор с контролем напряжения
(VC-TCXO), частота стабильность ± 2,5
Ppm.

5. Рабочее напряжение (рабочее напряжение)

Вход постоянного тока: 8 В ~ 12 В (рекомендуется 9 В)


6. Рабочий ток (ток)

(Напряжение питания: 9 В Яркость: 4 full
Яркость)

Цифровые модели:

Рабочий ток (мА)

SMA410563 Красный 100

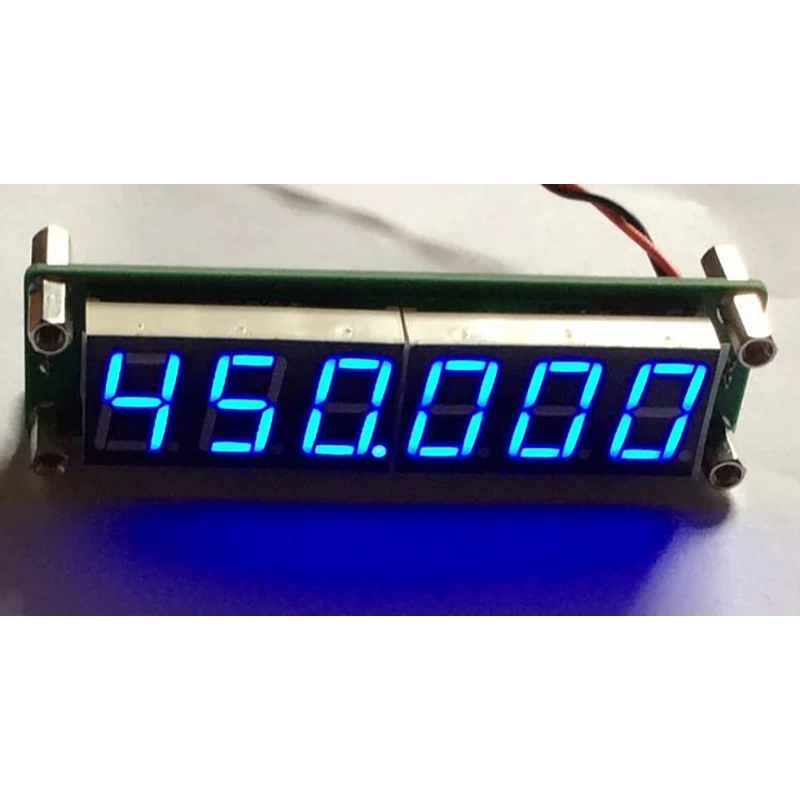

SP610561B синий 85

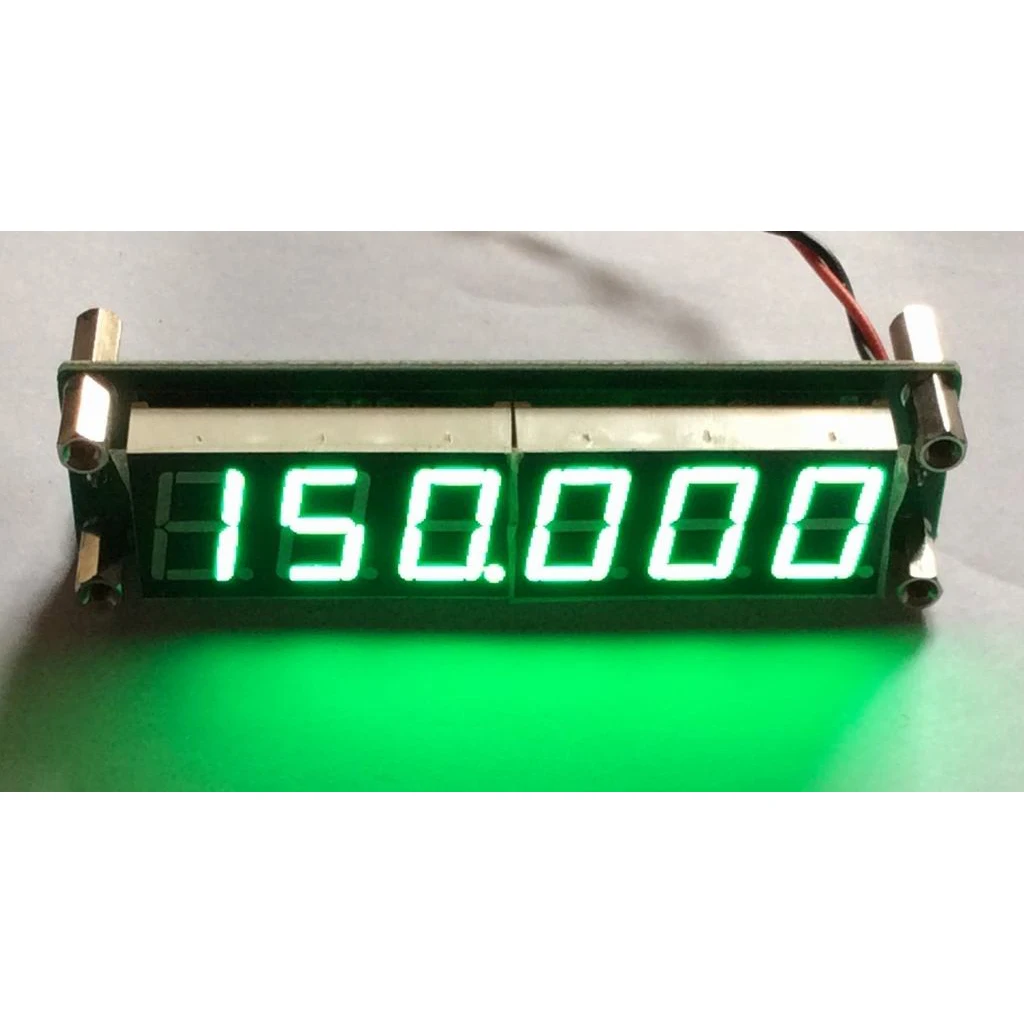

SP810561G3 Зеленый 85

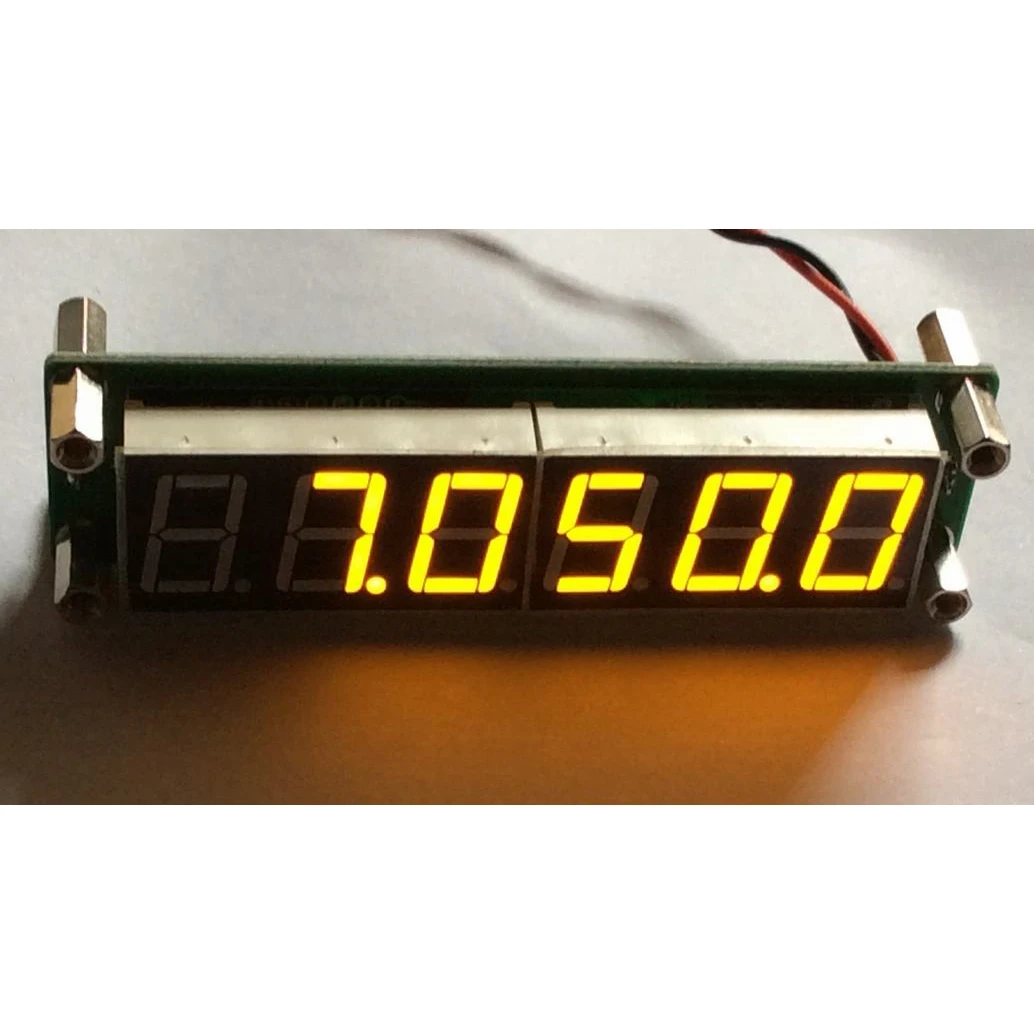

SP510561Y2 желтый 100

SP2105619 армейский зеленый 100



7 показывает среднюю (отображение цифр)

Шесть общих анодных цифровых дисплеев,
Самый высокий 6-значный дисплей.

8. Яркость дисплея (Helligkeit)

Регулируемый светодиодный индикатор яркости,
Заводская Настройка-четыре яркости.

9. Физические размеры (физические
Размеры)

Длина × ширина × высота (длина × ширина
× Высота): 91 мм × 28 мм × 20 мм

9. Качество модуля (вес) 40 г

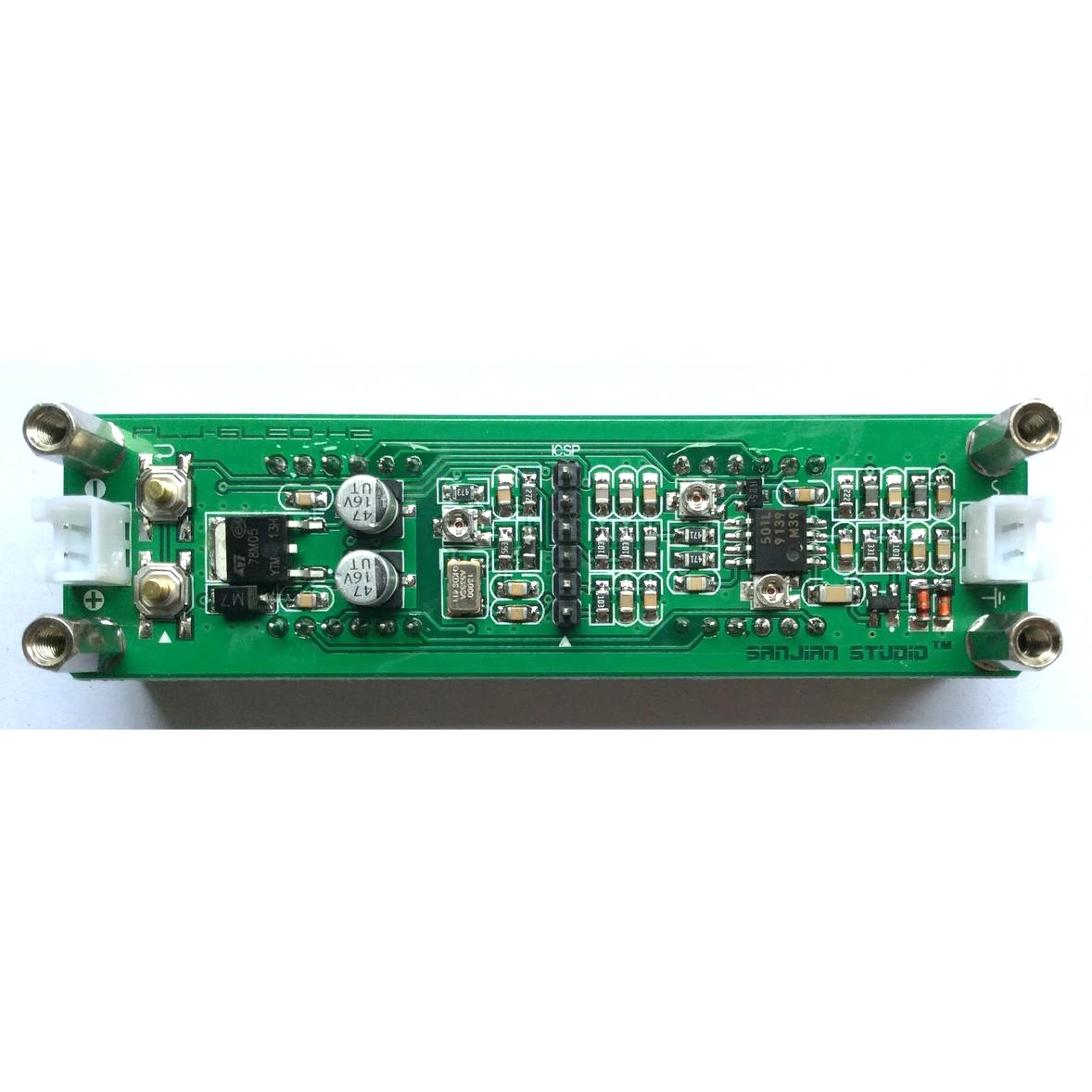

10. Бортовой интерфейс (Schnittstellen)

ВЧ вход (входной сигнал сигнала):
HX2.54-2P боковой порт

ICSP (программирование интерфейса программирования
Интерфейс): HX2.54-6P штифты с боковым портом

Вход постоянного тока (интерфейс питания):
HX2.54-2P боковой порт
