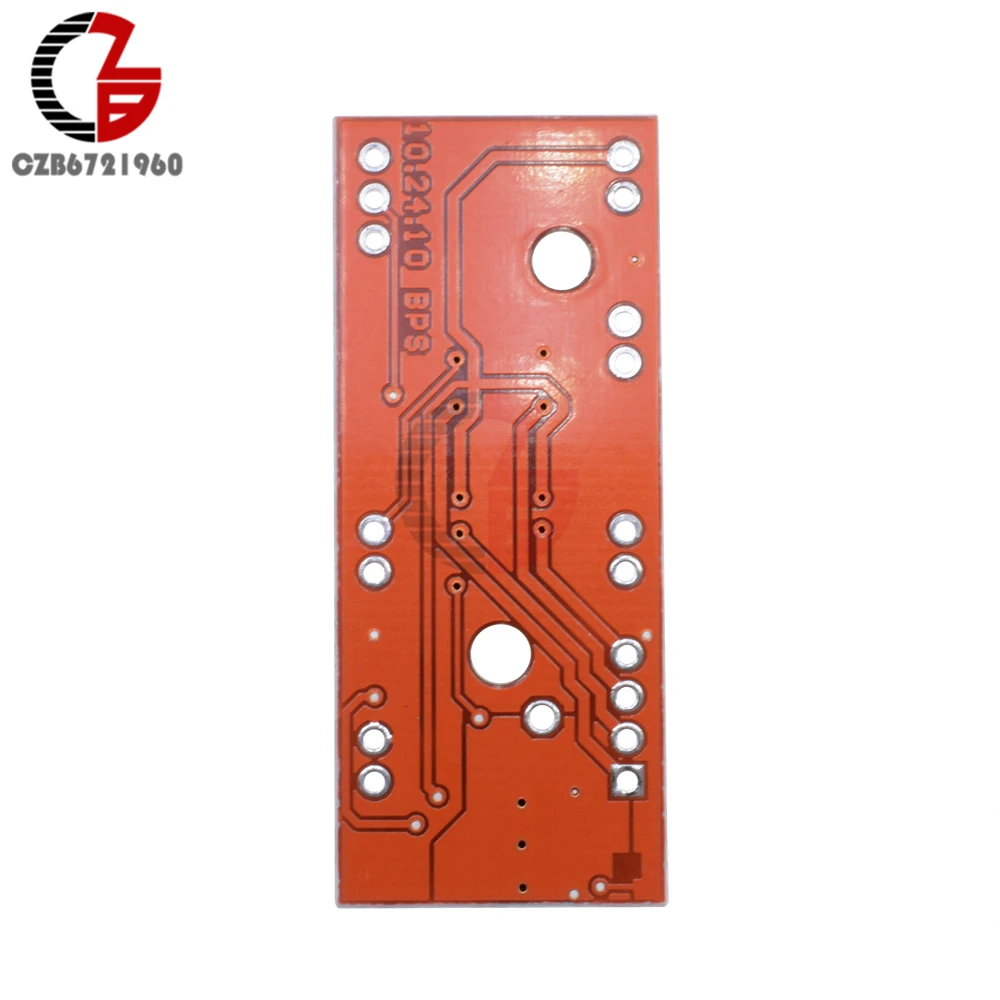

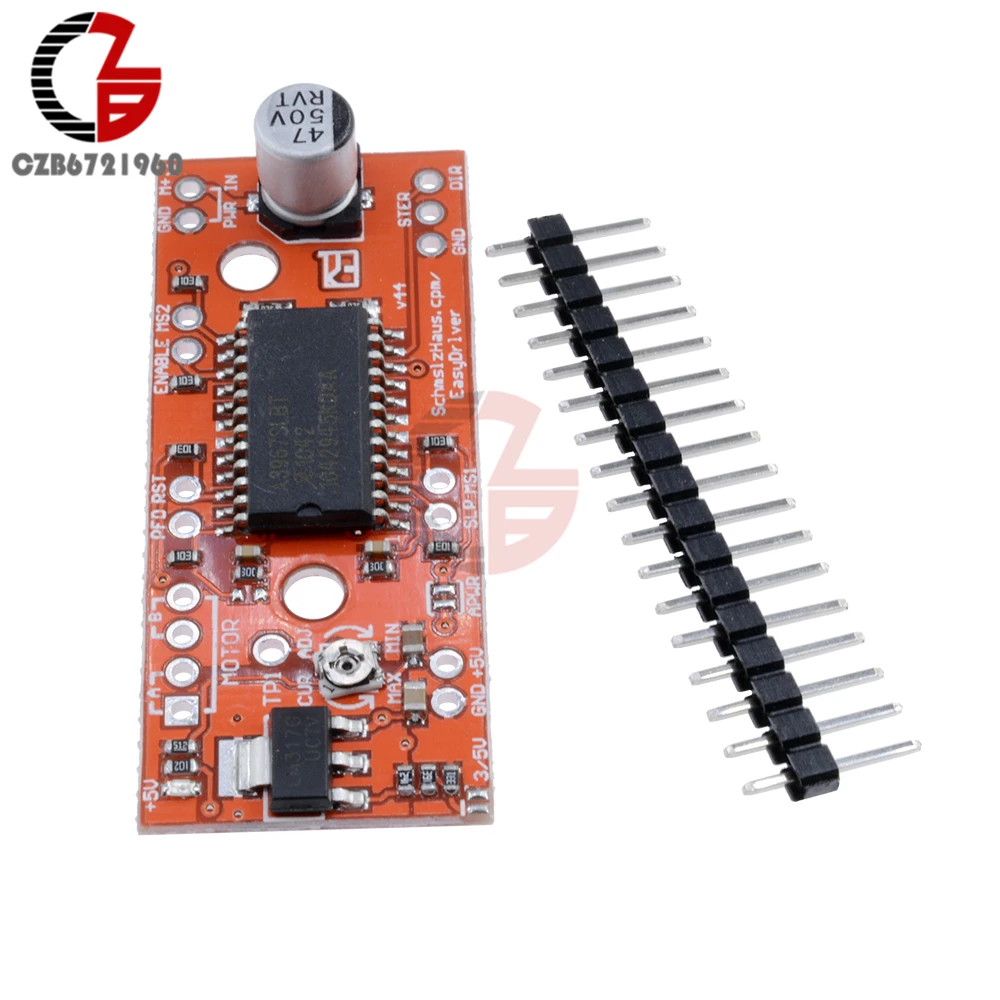

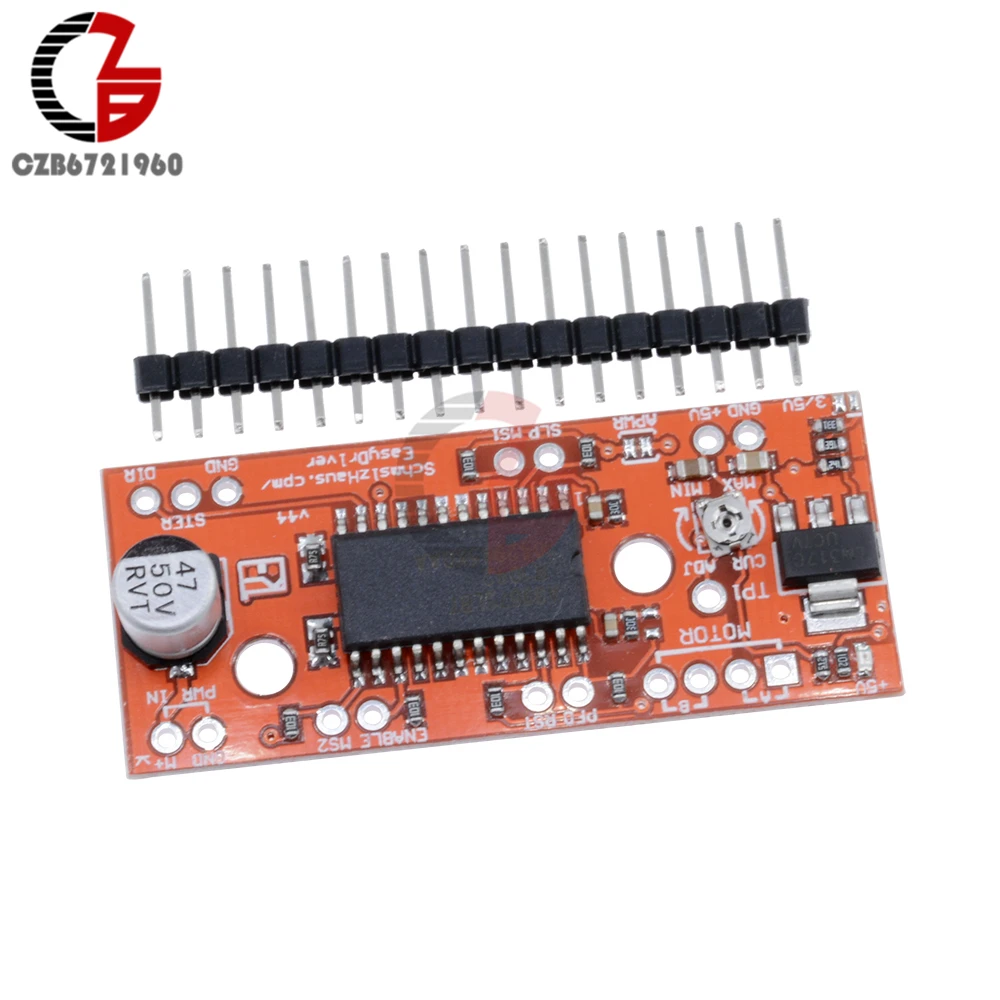

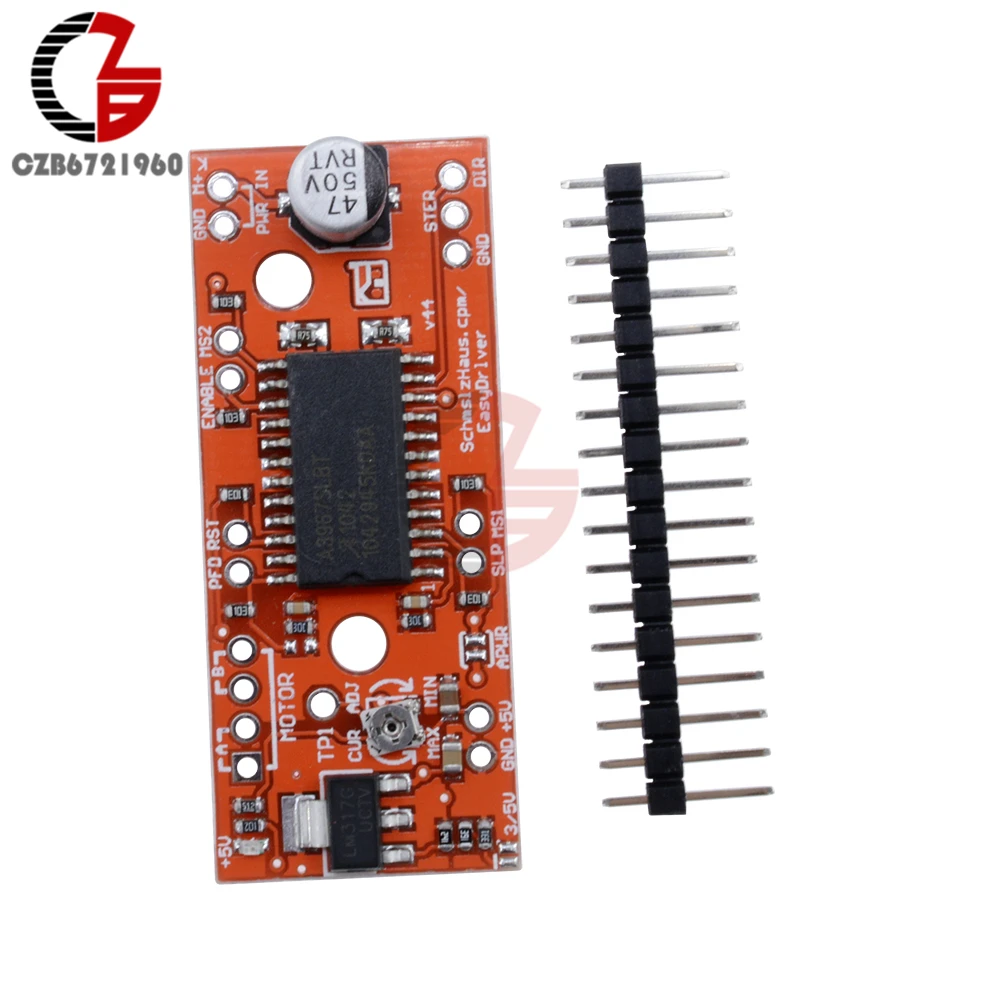

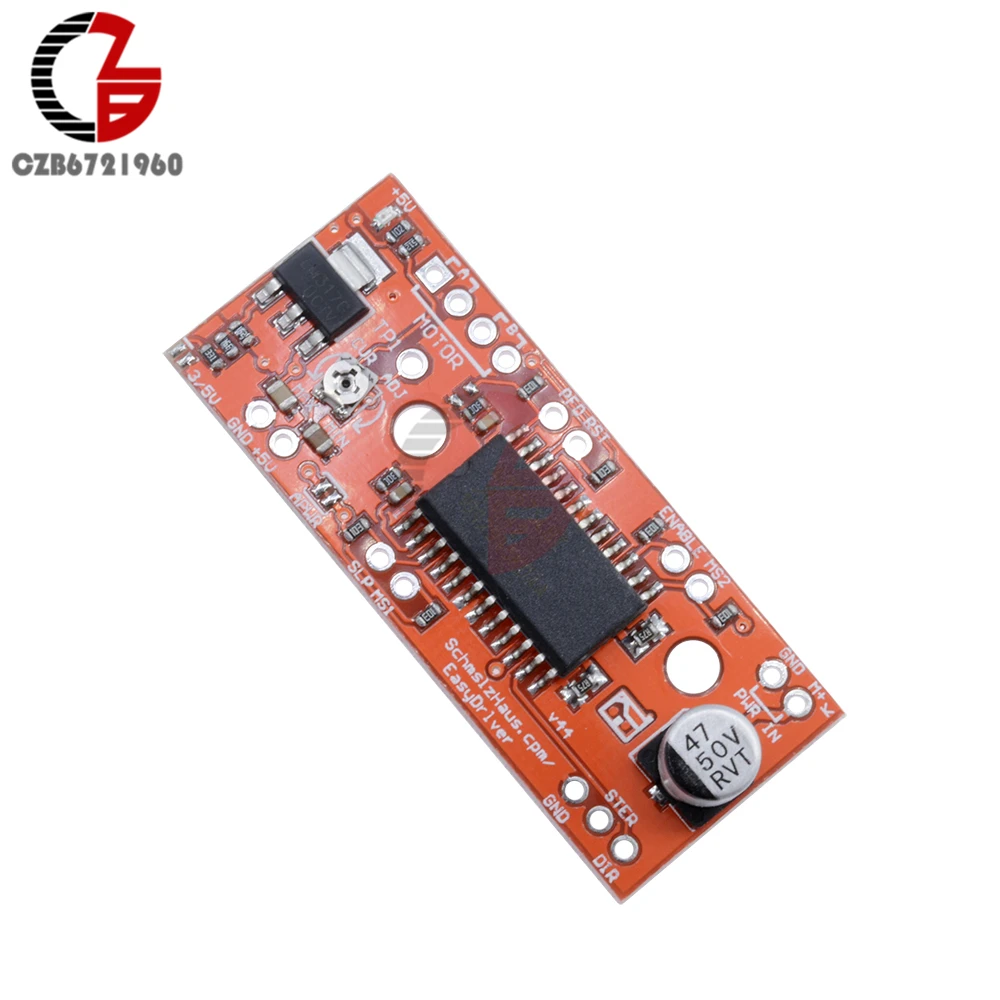

Микрошаговый трансформатор A3967 драйвер шагового двигателя регулятор тока

Микрошаговый трансформатор A3967 драйвер шагового двигателя регулятор тока

В EasyDriver является простым в использовании Драйвер шагового двигателя, совместимый с чем-то, что может выдавать цифровой 0 до 5V импульса (или 0 до 3,3 V пульс в том случае, если вы припоя SJ2 закрывается на EasyDriver). EasyDriver требует от 7 в до 30 В питания двигателя и может питать любое напряжение шагового двигателя. В EasyDriver имеет на борту регулятор напряжения для цифровой интерфейс, который может быть установлен на 5V или 3,3 V. Подключите 4-проводной шаговый двигатель и микроконтроллер, и вы получите точность управления двигателем! EasyDriver диски Би-полярные двигатели, и моторы проводной как би-полярный. I.e. 4,6 или 8 проводных шаговых двигателей. В этой версии (v4.4) мы зафиксировали шелковую погрешность при минимальной/максимальной регулировке.

Это новейшая версия EasyDriver V4, разработанная совместно с Brian Schmalz. Он обеспечивает гораздо большую гибкость и контроль над вашим шаговым двигателем по сравнению с более старыми версиями. Микрошаговый выбор (MS1 и MS2) Контакты A3967 разбиваются, что позволяет корректировать микрошаговое разрешение. Сон и включение контактов также разбиваются для дальнейшего контроля.

Примечание:

Не подключайте и не отключайте двигатель во время включения драйвера. Это приведет к постоянному повреждению IC A3967.

Примечание: Этот продукт сотрудничает с Brian Schmalz. Часть каждой продажи возвращается к ним для поддержки продукта и дальнейшего развития.

Особенности:

Микрошаговый драйвер A3967
MS1 и MS2 выломаются булавки, чтобы изменить микрошаговое разрешение на полное, половинное, четвертое и восьмое шаги (по умолчанию-восьмое)
Совместим с 4, 6 и 8 проводными шаговыми двигателями любого напряжения
Регулируемый контроль тока от 150 мА/фаза до 750 мА/фаза
Диапазон электропитания от 7 в до 30 В. Чем выше напряжение, тем выше крутящий момент на высоких скоростях
