Описание:

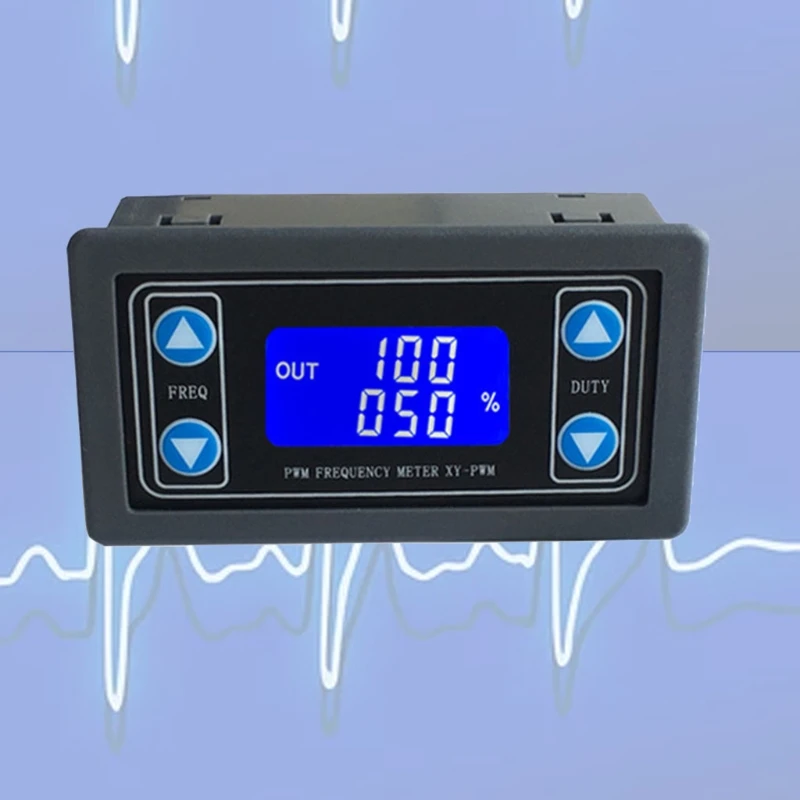

OOTDTY
Новинка и высокое качество
Генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах и выходных уровнях. Используется в качестве источника сигнала или источника возбуждения для тестирования. Широко используется в производственной практике и технологии.

Особенности:
С внешним корпусом
ЖК-дисплей высокой четкости
Поддержка UART
Поддержка регулировки частоты
Поддержка регулировки рабочего цикла
Высокая точность обнаружения
Поддержка функции отключения памяти
Выход 1 канал ПВМ

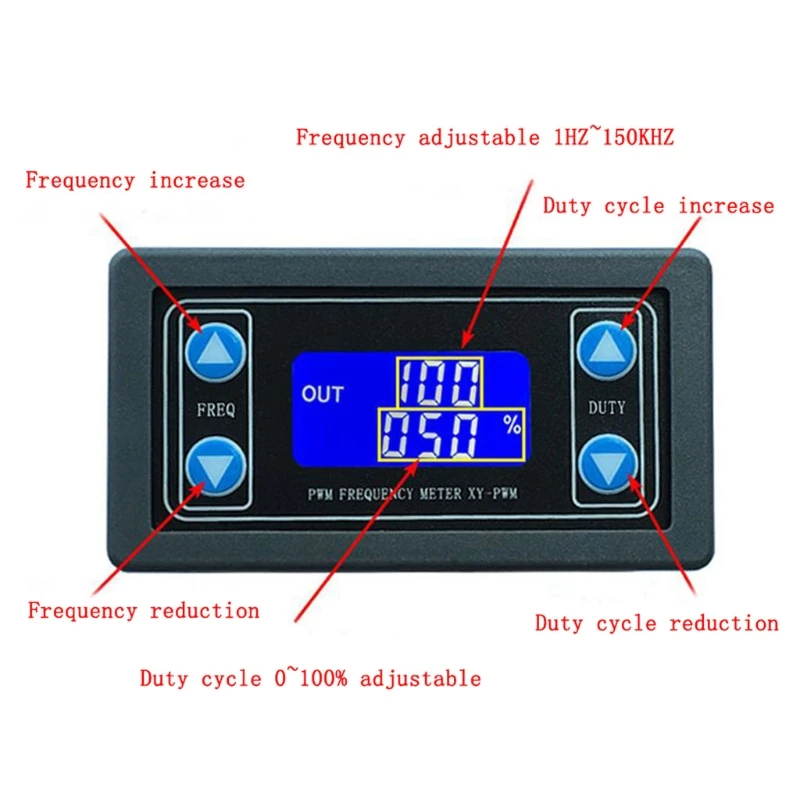

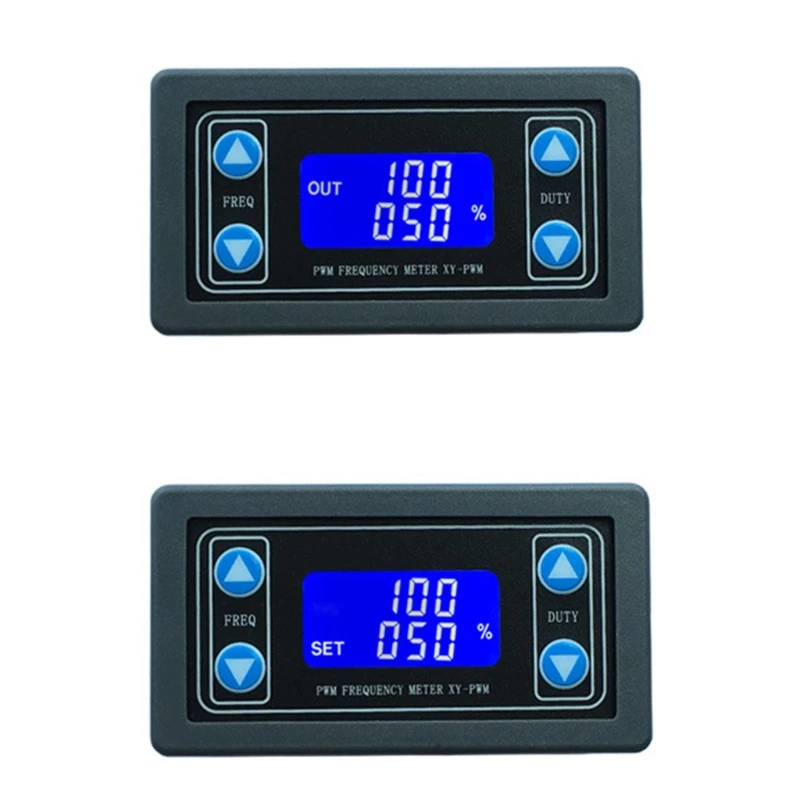

Диапазон частотного набора:
Введите интерфейс настроек при коротком нажатии любой кнопки FREQ + или FREQ-в нормальном рабочем состоянии для выбора диапазона частот. Автоматически Переключайте диапазон частот.
Обратите внимание на положение, в котором Десятичная точка движется при нажатии кнопки.
Дисплей ХХХ. Нет десятичной точки, минимальная частота-1 Гц. Частотный диапазон-1 Гц ~ 999 Гц.
Дисплей X.XX. Запятой-предпоследний, минимальная частота 0,01 кГц. Диапазон воспроизводимых частот составляет 1,00 кГц ~ 9,99 кГц.
Дисплей XX. Х. Запятой является третье, минимальная частота 0,1 кГц. Диапазон воспроизводимых частот составляет 10,0 кГц ~ 99,9 кГц.
Дисплей X. Десятичная точка полностью горит, минимальная частота-1 кГц. Частотный диапазон-1 кГц ~ 150 кГц.

Например:
Дисплей 100 означает, что выходная частота ШИМ составляет 100 Гц;
Дисплей 1,01 означает, что выходная частота ШИМ составляет 1,01 кГц;
Дисплей 54,1 означает, что выходная частота ШИМ составляет 54,1 кГц;
Дисплей 1.2.4 означает, что выходная частота ШИМ составляет 124 кГц;

Диапазон набора рабочего цикла:
Введите интерфейс настроек при коротком нажатии любой кнопки DUTY + или DUTY-в нормальном рабочем состоянии, чтобы выбрать рабочий цикл. Автоматически переключать частотный диапазон.
Диапазон рабочего цикла составляет 0.00%-.

Используйте шаги:

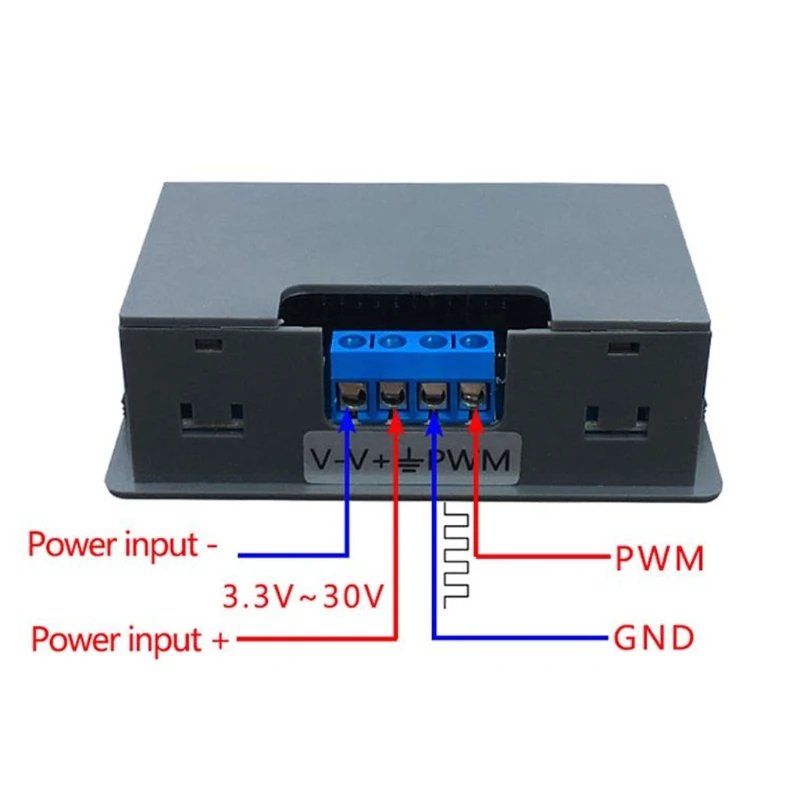

Подключение к источнику питания;
Короткое или длинное нажатие кнопки FREQ + или FREQ-для установки частоты;
Короткое или длинное нажатие кнопки DUTY + или DUTY- to set duty cycle
Подключение к нагрузке.

Коммуникационная плата интерфейса UART и настройки параметров:
Система поддерживает функцию загрузки данных UART и настройки параметров (уровень TTL);
UART: 9600, 8, 1
1. Установите частоту ШИМ:
F101: частота набора 101 Гц. 101 может заменить на 001 ~ 999;
F1.05: установленная частота 1,05 кГц. 1,05 может заменить на 1,00 ~ 9,99;
F10.5: набор частота 10,5 кГц. 10,5 может заменить 10,0 ~ 99,9;
F1.0.5: установленная частота 105 кГц. 1.0.5 может заменить на 1.0.0 ~ 1.5.0;
2. Установить Рабочий цикл ШИМ:
DXXX: рабочий цикл-XXX. XXX может быть 000-100.
E.g:D051 означает, что рабочий цикл PWN должен быть установлен как 51%.
3. Чтение параметров набора:
Отправить чтение, а затем получить параметр.
4. Возвращаемое значение:
Возврат: установить успех.
Возврат: комплект не подходит.

Применение:
1. Генератор сигналов квадратной волны, генерирующий сигнал квадратной волны для экспериментальной разработки;
2. Используется для генерации квадратного волнового сигнала, который контролирует драйвер двигателя;
3. Генерирует регулируемые импульсы для использования MCU;
4. Диммер;
5. Регулятор скорости;

Примечание:
Это 1 канал ПВМ, выходные сигналы одинаковые. Они не могут настроить самостоятельно.

Спецификация:
Название продукта: PWM генератор сигналов
Рабочее напряжение: DC 3,3 V-30V
Частотный диапазон: 1 Гц ~ 150 кГц
Точность частоты: 2%
Диапазон рабочего цикла: 0.00%-
Выходной ток: около 5-30 мА
Амплитуда выхода: то же, что и входное напряжение
Рабочая температура:-20 ℃ ~ 70 ℃
Материал: пластик
Цвет: черный

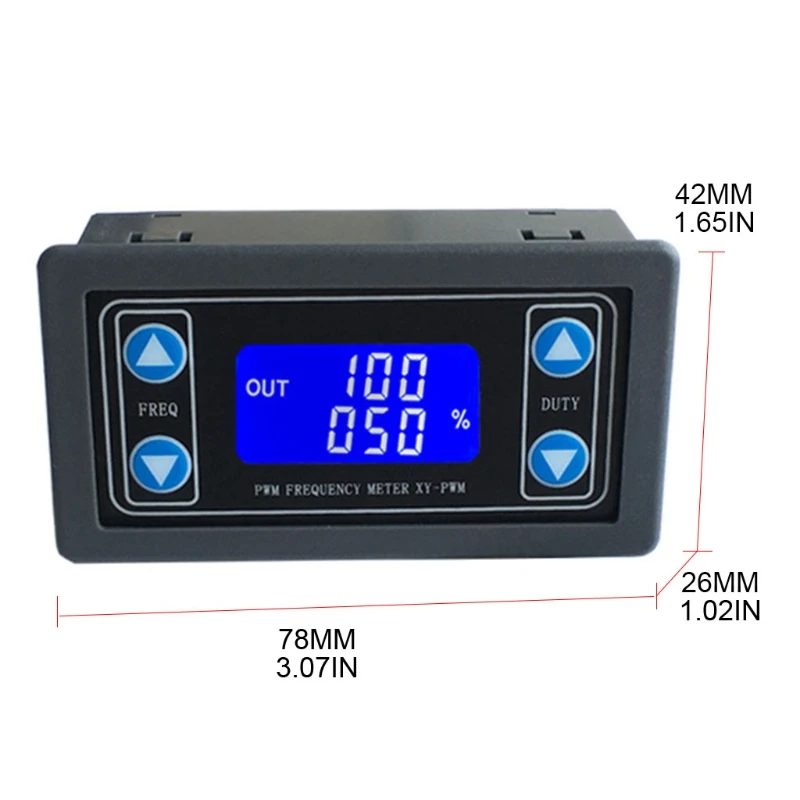

Размер: приложение. 78x26x42 мм/3,07x1,02x1,65 дюйма
Количество: 1 шт.

Примечание:
Перевод ед. измерения: 1 см = 10 мм = 0,39 дюймов
Нет розничной упаковки.
Возможны отклонения в 1-2 см вследствие измерений вручную. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Посылка включает в себя:
1 x PWM генератор сигналов (другие аксессуары на фото не включены.)
