Антенна 4G 2600 МГц Антэкс AX-2513 MIMO 2x2 13 дБ 75 Ом (F) усилитель сигнала для модема/роутера.

Антенна 4G 2600 МГц Антэкс AX-2513 MIMO 2x2 13 дБ 75 Ом (F) усилитель сигнала для модема/роутера.

Разработана и произведена в России НПП Антэкс

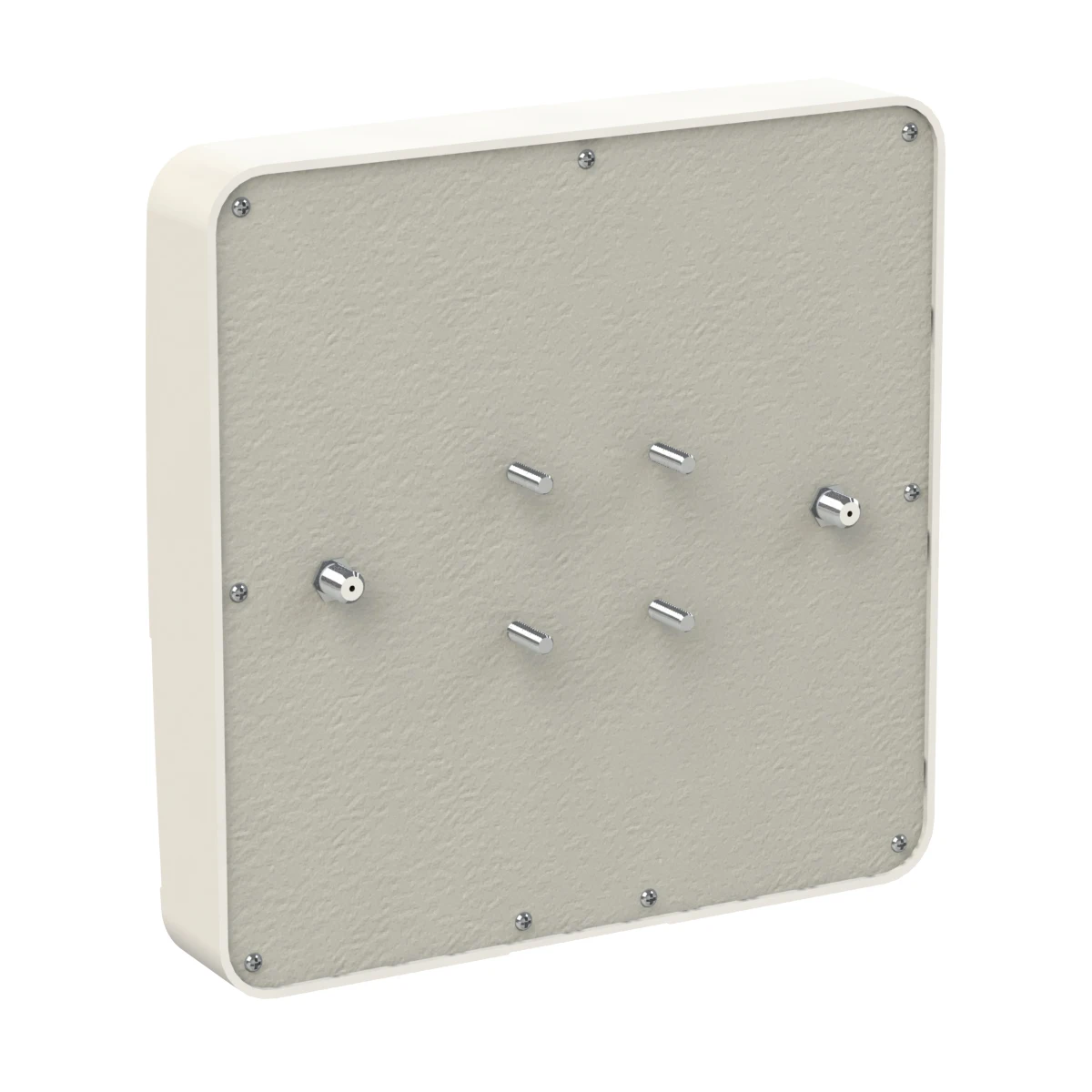

Панельная антенна AX-2513PF MIMO 2x2 предназначена для усиления сигнала мобильного интернета в диапазоне частот 2600 МГц (4G LTE FDD, 4G LTE TDD).

AX-2513PF MIMO 2x2 является антенной средней направленности и рекомендуется к применению на незначительном удалении от базовой станции и в условиях города для стабилизации уровня сигнала в диапазоне 2600 МГц (LTE FDD, LTE TDD) и повышения скорости интернет соединения.

Частота 2600 МГц используется операторами в крупных населенных пунктах и доступна для приема без усиливающей антенны на расстоянии не более 3-4 км от базовой станции (вышки). С антенной возможен прием на расстоянии до 5-7 км.

Технология MIMO 2x2 (2 выхода антенны) позволяет получить более высокую скорость интернет соединения (примерно в 1,5-2 раза), по равнению, с антенной без MIMO технологии (антенны с 1 выходом).

Достоинства антенны AX-2513PF MIMO 2x2

Наклон поляризации антенн +45/-45 градусов. Данное решение позволяет максимально эффективно использовать скоростные возможности современных 4G LTE модемов.

Активные излучатели антенны надежно защищены от осадков корпусом из ультрафиолетостойкого пластика.

Входы антенны короткозамкнуты по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе модема  и делает необязательным применение  грозоразрядника

Для антенны AX-2513PF MIMO 2x2 рекомендуется использовать кабель с волновым сопротивлением 75 Ом. Антенна снабжена разъемами серии F.

Наличие внутри антенны двух излучающих систем с ортогональной поляризацией позволяет работать в режиме MIMO 2x2 или реализовать технологию Diversity.

Комплект поставки антенны:

Антенна AX-2513PF MIMO 2x2

Крепление на мачту

Инструкция по установке

Упаковка из микрогофрокартона

Варианты комплектации заказа:

1.Антенна Антэкс AX-2513PF MIMO

2.Антенна Антэкс AX-2513PF MIMO + 2 пигтейла (переходник) CRC9-F-female (используется для подключения кабеля RG-6 к разъему CRC9 модема или другого устройства).

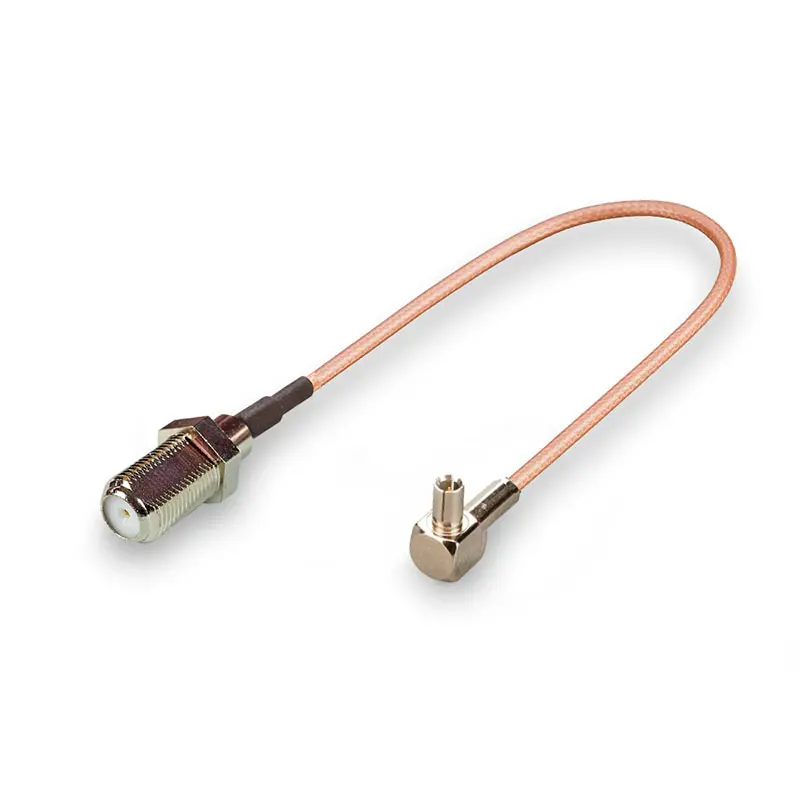

3.Антенна Антэкс AX-2513PF MIMO + 2 пигтейла (переходник) TS9-F-female (используется для подключения кабеля RG-6 к разъему TS9 модема или другого устройства).

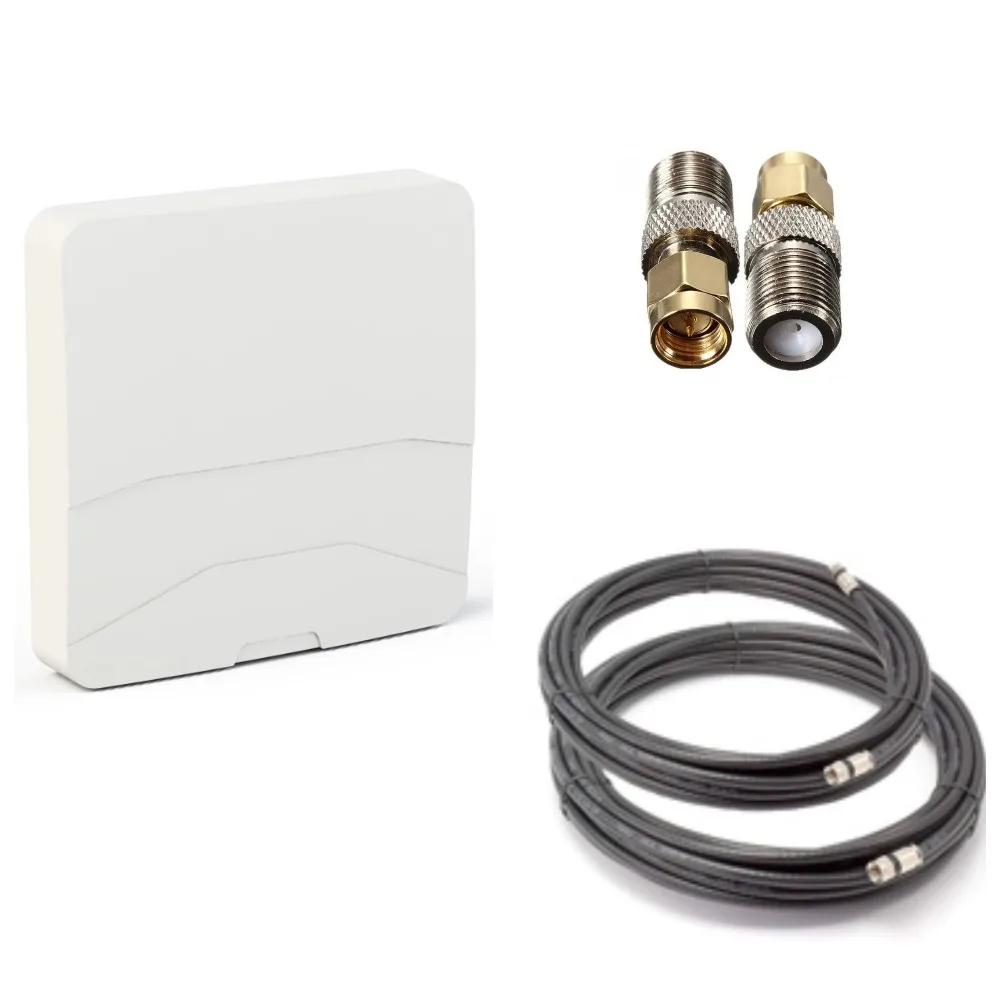

4.Антенна Антэкс AX-2513PF MIMO + 2 кабельных сборки RG-6 (SAT-703 / SAT-752) по 10 метров с F-разъемами + 2 переходника SMA-male-F-female (используется для подключения кабеля RG-6 к разъему SMA-female роутера или другого устройства).

5. Антенна Антэкс AX-2513PF MIMO + 2 кабельных сборки RG-6 (SAT-703 / SAT-752) по 10 метров с F-разъемами + 2 пигтейла (переходник) CRC9-F-female (используется для подключения кабеля RG-6 к разъему CRC9 модема или другого устройства).

6. Антенна Антэкс AX-2513PF + 2 кабельных сборки RG-6 (SAT-703 / SAT-752) по 10 метров с F-разъемами + 2 пигтейла (переходник) TS9-F-female (используется для подключения кабеля RG-6 к разъему TS9 модема или другого устройства).

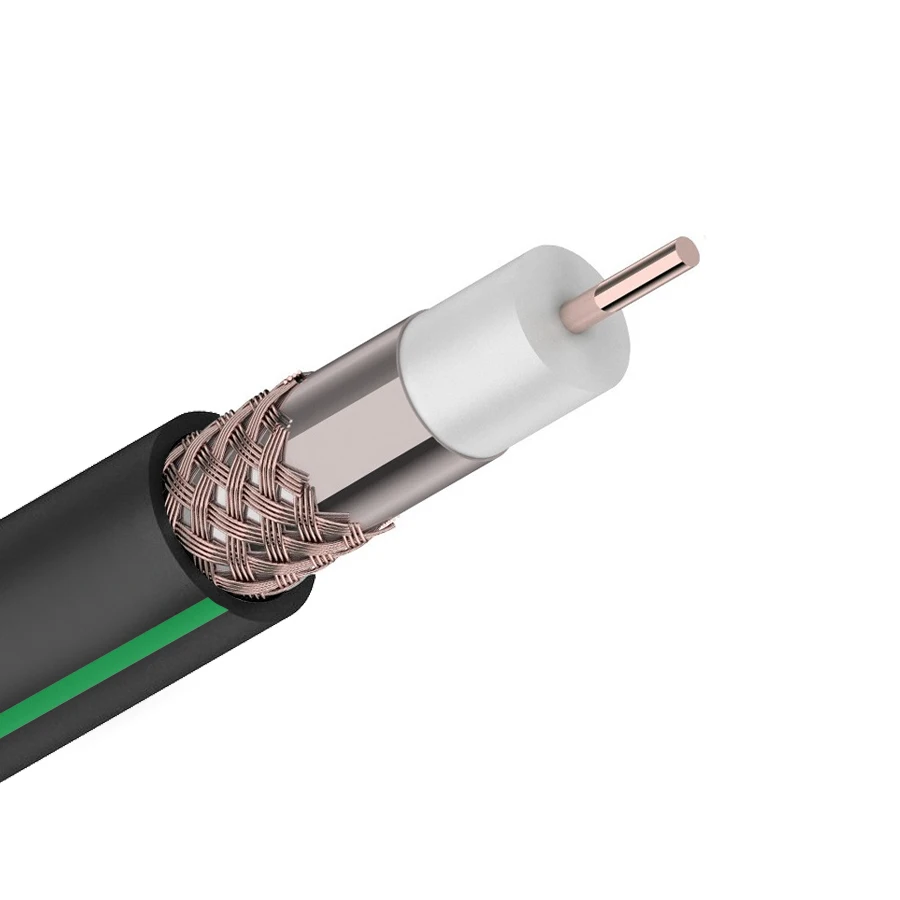

Кабельная сборка выполняется из профессионального высококачественного кабеля RG-6 SAT-703 или SAT-752 с низкими показателями затухания сигнала (медная центральная жила и плотная оплетка с покрытием медью).

F-разъемы (Cu) изолированы термоусадочной трубкой.

Цвет кабеля может быть белым или черным.

Подключение к модему:

Для подключения антенны к современному 4G модему/роутеру необходимы 2 адаптера  и 2 кабельные сборки. Ниже в таблице поясняется какие адаптеры и сборки рекомендуются для различных модемов и роутеров.

Модель модема/роутера

Тип адаптера

Кабельная сборка

Huawei Е392, E5372 (Мегафон MR100-3, МТС 823F),E5776s-22(МТС 821FT), ZTE MF79U, Huawei E8278s

TS-9/F-female

F-male/F-male

E3372, E3276 (М150-1),   E3272

CRC-9/F-female

F-male/F-male

Quectel EC25-E,  Quectel EP06-E, AXR-5i, Тандем-4GM (Tandem-4GM-OEM), Тандем-4GL (Tandem-4GL),Тандем-4GS (Tandem-4GS-OEM), MikroTik R11e-LTE, Huawei me909s-120p v2, MikroTik R11e-4G,Sierra Wireless MC7455

U.Fl / F-female

F-male/F-male

Sierra Wireless AirPrime® EM7455

MHF-4 / F-female

F-male/F-male

LU-150/156

MS-156 / F-female

F-male/F-male

Роутеры Тандем 4GR (Tandem-4GR-2), Тандем 4G+ (Tandem-4G+), Тандем-3G PRO
Huawei B612,B315, B525, TP-link TL-MR6400

SMA-male / F-female

F-male/F-male

Электрические характеристики

AX-2513PFMIMO 2x2

Рабочий диапазон частот, МГц

2500-2700

Усиление,dBi

13 х 2

Ширина ДН в горизонтальной / вертикальной плоскости, градусы

54/28

Уровень боковых лепестков, не более

-13dB

Развязка между портами, не менее

>28 dB

Входное сопротивление, Ом

75

КСВ в рабочем диапазоне частот, не более

1,6

Допустимая мощность, Вт

10

Поляризация

+45°/-45° (X-pol)

Механические характеристики

Масса с креплением, г

1050

Крепление

на мачту диаметром 20-52мм

Диапазон рабочих температур,гр. Цельсия

-45....+60

Габаритные размеры без крепления, м

0,2х0,2х0,04

Допустимая скорость ветра, м/сек

35

Разъем

2хF-female

Материал защитного кожуха

Поликарбонат+ABS

Материал антенны

оцинкованная сталь

Материал крепления

сталь

Защитное покрытие

порошковая полимерная краска
