SIM800L GPRS GSM модуль Micro SIM-карта ядро четырехдиапазонный TTL последовательный порт

SIM800L GPRS GSM модуль Micro SIM-карта ядро четырехдиапазонный TTL последовательный порт

Описание:

SIM800L модуль может поддерживать 4-полосный GSM/GPRS, а рабочая частота ленты отличаются GSM850, EGSM900, DCS1800 и PCS1900MHz.

Размер модуля составляет всего 17815824 мм, что почти соответствует требованиям размера пространства во всех пользовательских приложениях.

Физический интерфейс между модулем и пользователем 88Pin LGA pad, который обеспечивает все Аппаратные интерфейсы модуля.

Поддержка до 50 клавиш. Весь путь полная функция последовательный порт.

Один интерфейс USB может имитировать один последовательный порт, что удобно для пользователей для отладки и загрузки программного обеспечения

Два аудиоинтерфейса, включая вход микрофона и выход приемника.

Программируемый интерфейс ввода/вывода общего назначения (GPIO).

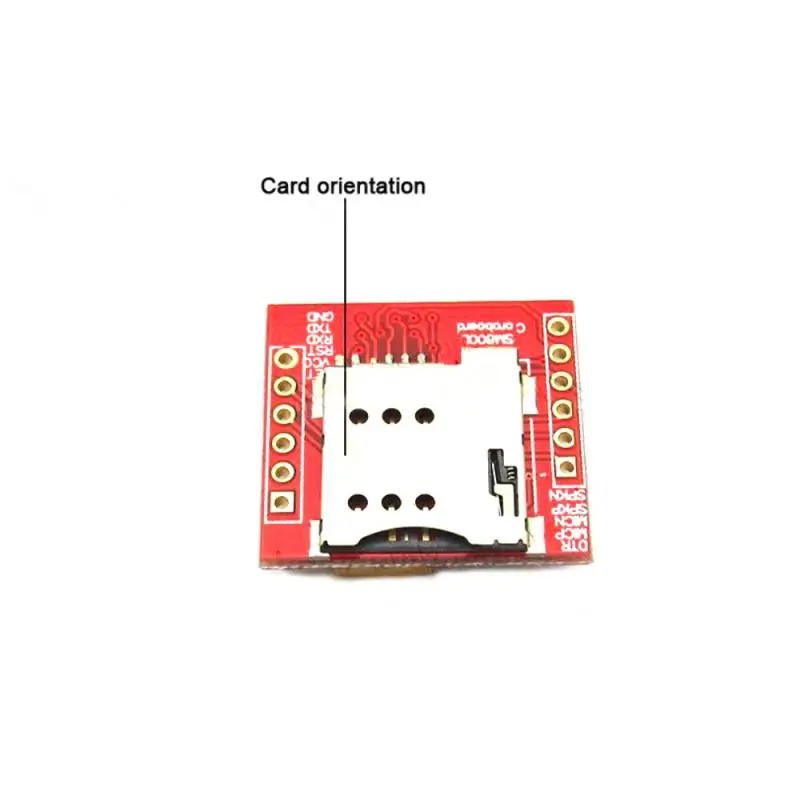

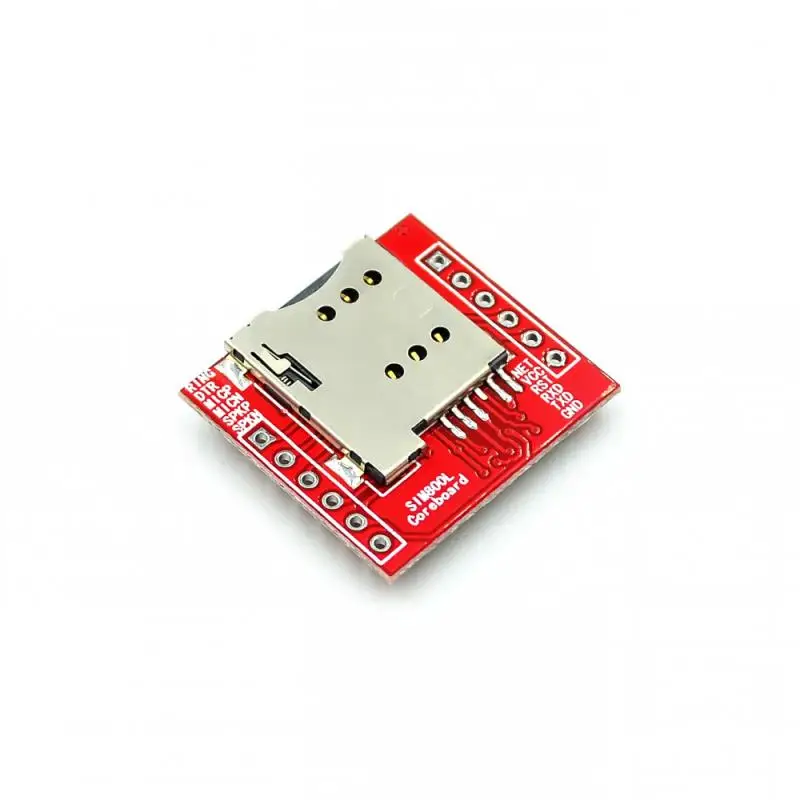

Интерфейс для sim-карты

Поддержка функции FM

Pwm функциональный штырь

SIM800L разработан с энергосберегающей технологией, которая потребляет всего 1,11 мА в спящем режиме.

Конфигурация модуля:

GSM: 850, 900, 1800, 1900 МГц

BT: не поддерживается

Вспышка: 24 Мбит

ОЗУ: 32 Мбит

Основные особенности модуля:

Характеристики: описание

Мощность питания: Диапазон напряжения: 3,4 V ~ 4,4 V

Энергосбережение: потребление тока в спящем режиме составляет 1,11 мА (AT + CFUN = 0)

Диапазон: четыре диапазона: GSM850, EGSM900, DCS1800, PCS1900, которые могут автоматически искать четыре полосы.

Вы также можете установить диапазон частот через команду AT.

Соответствует gsm-фазе 2/2 +

Тип GSM: небольшая мобильная станция

Класс мощности передачи 4 (2 Вт): gsm850, EGSM900

Класс 1А (1 Вт):DCS1800, PCS1900

GPRS функция подключения GPRS слот времени по умолчанию для уровня 12

Gprs время Слоты класс 8, 10 и 12 являются дополнительными

Gprs мобильная станция класса b

Диапазон температур Рабочая температура:-40 ℃ ~ + 85 ℃ Температура хранения: -45 ℃ ~ + 90 ℃

GPRS характеристики данных GPRS передача нисходящего канала передачи данных: максимум 85,6 кбит/с.

Передача данных GPRS: максимум 85,6 кбит/с.

Форматы кодирования: CS-1, CS-2, CS-3 и CS-4

PAP (протокол аутентификации паролем), который обычно используется для PPP подключения, поддерживается

Встроенный протокол TCP/IP

Поддержка канала управления передачей пакетов (PBCCH)

Скорость передачи: 2,4, 4,8, 9,6, 14,4 кбит/с

Неструктурированные дополнительные данные

Обслуживание (USSD)

Поддержка неструктурированного дополнительного сервиса передачи данных (USSD)

Короткое сообщение (SMS) режимы MT, MO, CB, Text и PDU

Короткое сообщение (SMS) устройство хранения: sim-карта

Сим-картами поддерживаемый интерфейс сим-карты: 1,8 V, 3V

Антенна интерфейсная антенна pad

Режим кодирования звуковых характеристик речи:

Средняя ставка (ETS 06,20)

Полная ставка (ETS 06,10)

Повышенная полнота (ETS 06,50/06,60/06,80)

Адаптивный многоскоростной (AMR)

Подавление эха

Подавление шума

Последовательный порт и порт отладки последовательный порт:

По умолчанию Поддерживаются все стандартные полнофункциональные последовательные порты

Скорость передачи поддерживает от 1200bps до 460800bps

По команде и данные могут быть отправлены через последовательный порт

Поддержка RTS/CTS аппаратного управления потоком, и функция управления потоком может быть включена или выключена программным обеспечением

Поддержка функции мультиплексирования последовательного порта в соответствии с Протоколом GSM 07,10

Поддержка адаптивной функции определения скорости передачи данных от 1200bps до 115200bps

Обновление программного обеспечения

Порт ввода в эксплуатацию:

Используется для отладки

Типы поддержки управления адресной книгой: SM, FD, LD, RC, ON, MC.

Набор инструментов для приложения SIM поддерживает SAT class 3, GSM 11,14 Release 99

Поддержка часов в реальном времени (RTC)

Функция синхронизации устанавливается по команде

Характеристики:

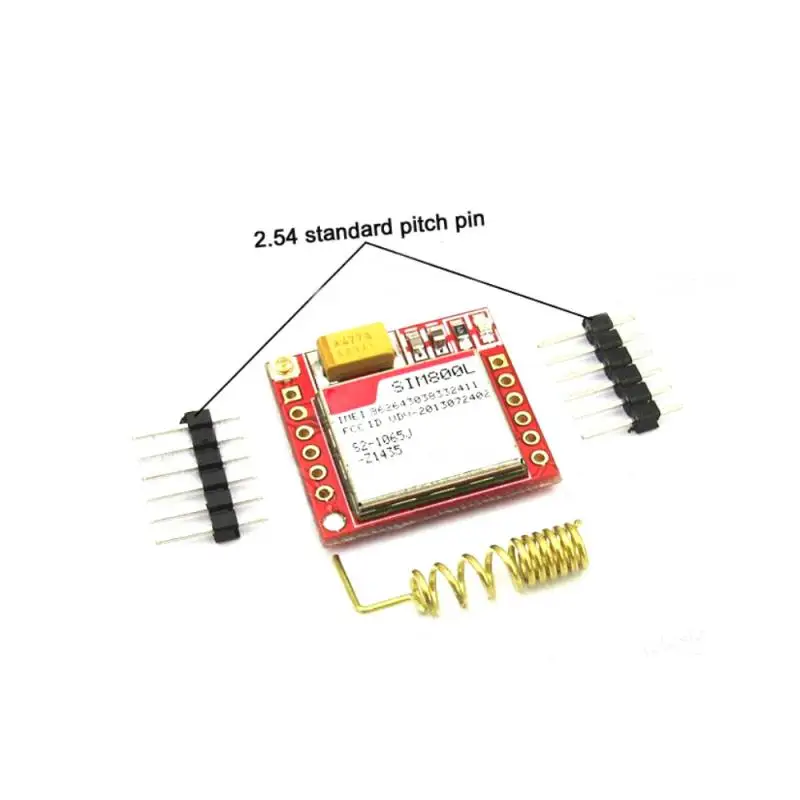

По умолчанию иглы не сварены, чтобы сохранить больше места для расширения для клиентов

Модель модуля: SIM800L (последний модуль с производительностью более SIM900/M590)

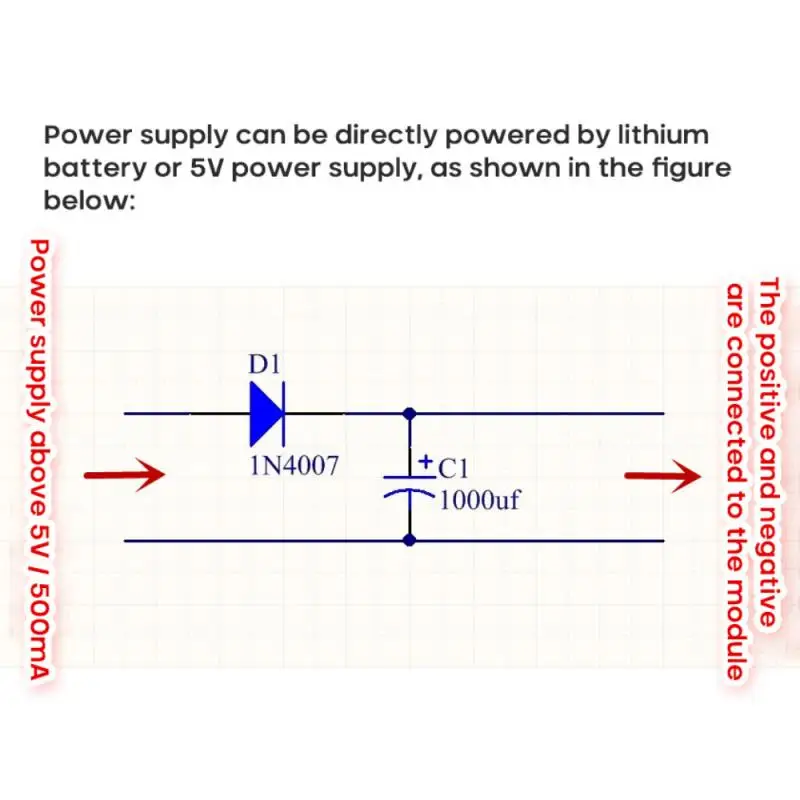

Рабочее напряжение: 3,7 ~ 4,2 V (максимальный ток составляет 1A, пожалуйста, любовь, то)

Поддерживающие сети: China Mobile, China Unicom и глобальная четырехчастотная сеть

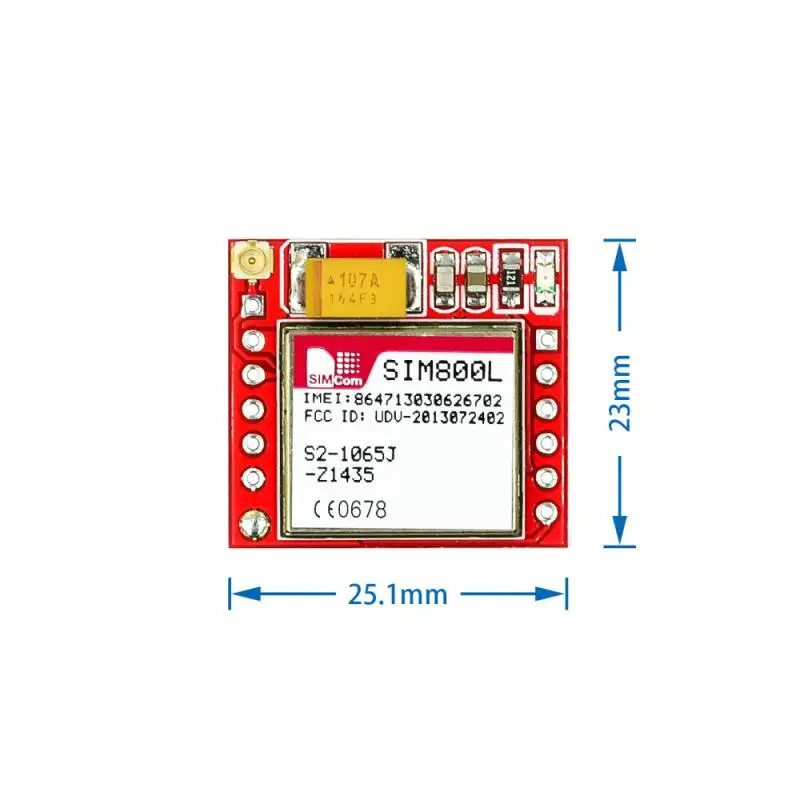

Размер модуля: 2,5 см x 2,3 см

Последовательный порт-это последовательный порт TTL, который может быть напрямую связан с MCU. MAX232 не требуется

Модуль включается и запускается автоматически, и поиск сети происходит автоматически

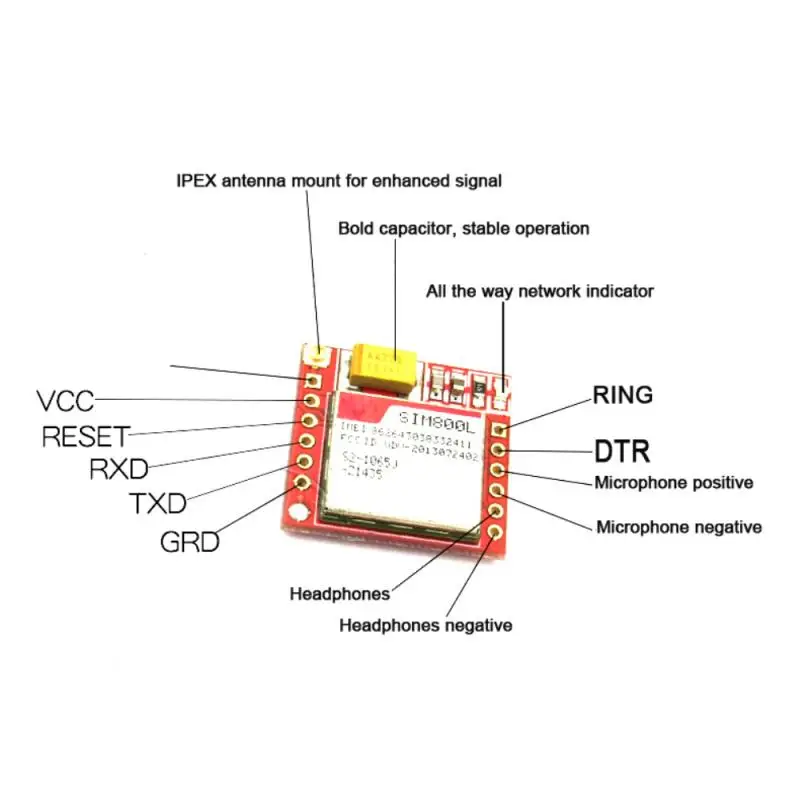

Бортовой односторонний сигнальный индикатор (с сигналом мигает медленно, без мигающего сигнала)

Маленький размер, нет GSM модуля меньше, чем этот модуль

Полная обработка чипа машины, пайка с оплавлением, стабильная производительность, прямые продажи с фабрики

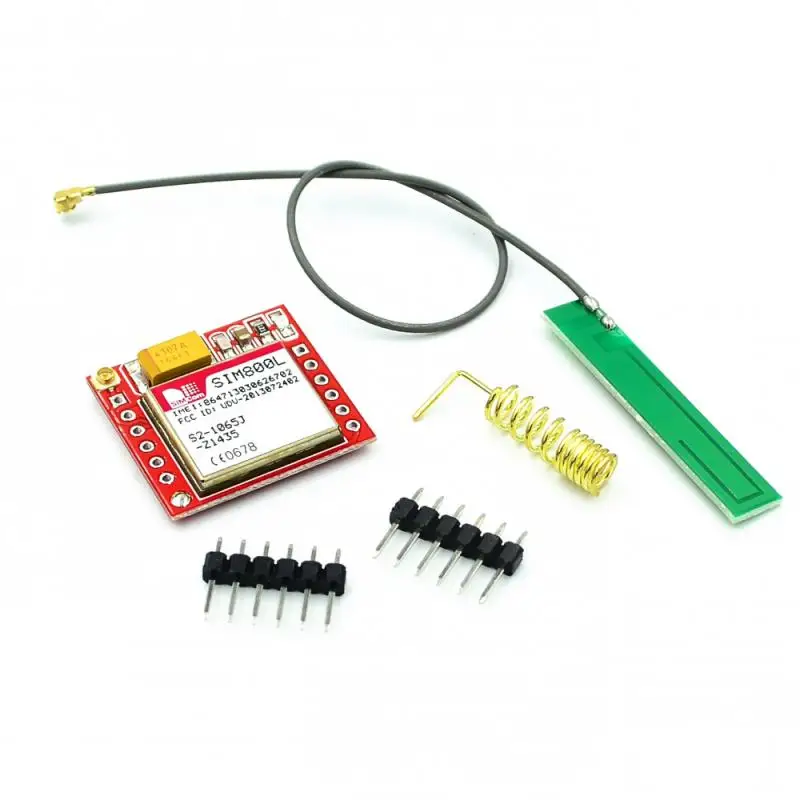

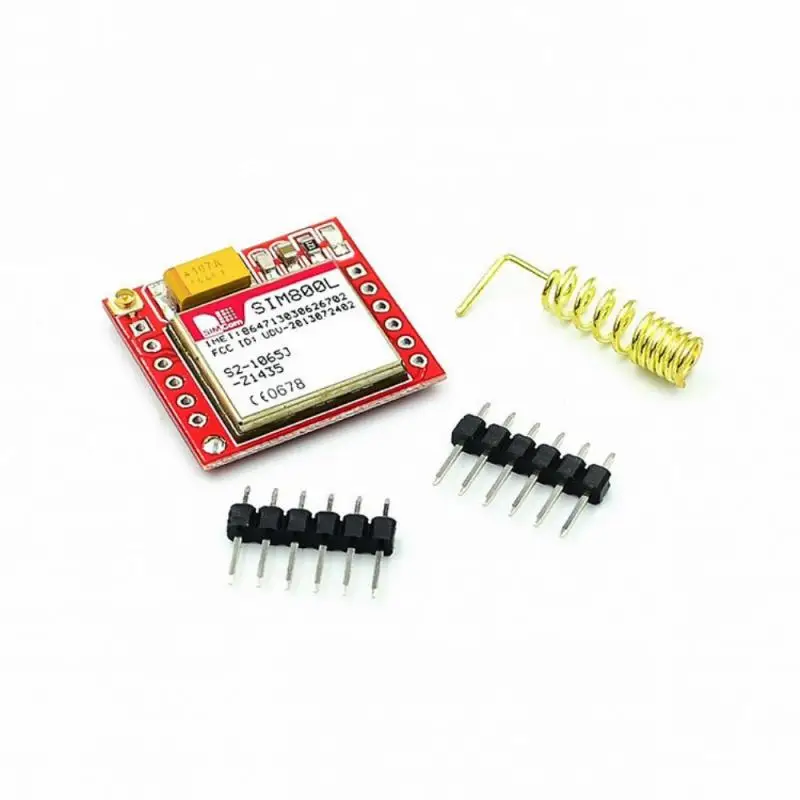

Посылка включает в себя:

1 * GPRS плата адаптера и аксессуары
