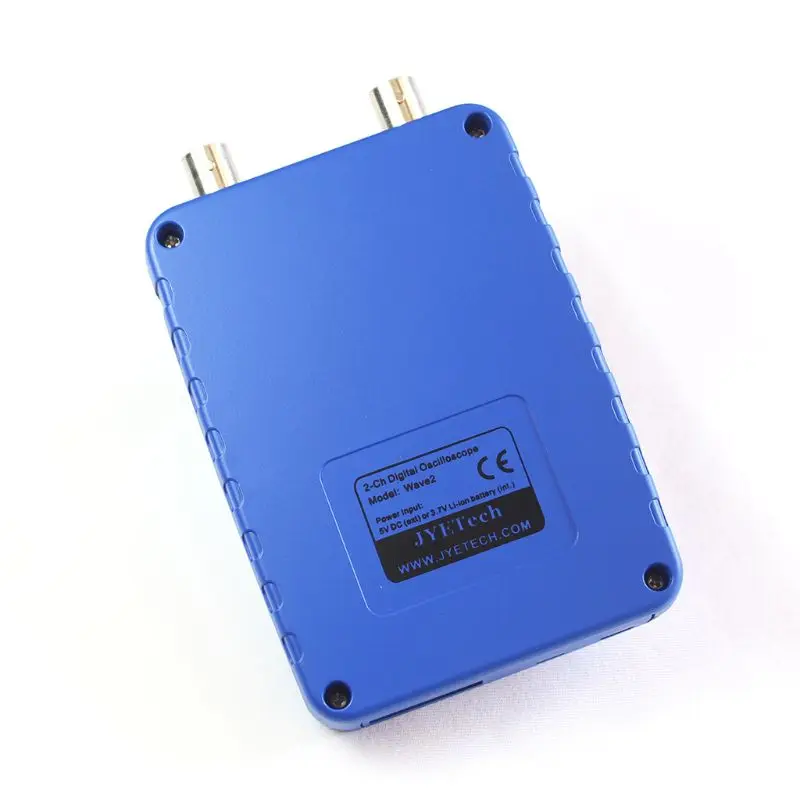

Осциллограф 2 канала Функция DDS набор для сборки сенсорный экран портативный WAVE2

2 канала осциллограф DDS Функция генератор сигналов DIY Kit с сенсорным экраном Портативный WAVE2
2 канальный сенсорный экран осциллограф DDS генератор X-Y дисплей WAVE2 DIY Наборы 200 кГц Портативный осциллограф комплект
Описание:
WAVE2 является последним 2-х канальный портативный осциллограф на рынке, предназначены для развития хоббитов,
Образовательные учреждения и профессионалы в области электроники и мехатроники.
Яркий и простой в использовании цветной сенсорный экран с доступом ко многим функциям
Только предварительные осциллографы предлагают такие как встроенный функциональный генератор и X-Y печать. С дополнительным аккумулятором,
Он достаточно портативный, чтобы быть взятым везде, где нужно сделать работу. Это захватывающий проект для любого DIY-er,
Или можно приобрести Полностью Собранный для тех, кто хочет начать использовать его сразу же.
Он поставляется со всем, что вам нужно, с кабелем micro-USB и двумя высококачественными зондами BNC. Наслаждайтесь и начинайте создавать!

Основные характеристики WAVE2:
Количество каналов: 2
Полоса пропускания: 0 - 200 кГц на канал
Диапазон чувствительности: 5 мВ/див-20 в/див (с использованием зонда x1)
Максимальное входное напряжение: 50Vpk (с помощью зонда x1)
Максимальная частота дискретизации в реальном времени: 1 мс/с
Диапазон временной базы 10us/DIV - 500s/DIV
X-Y функция отображения: Да
Функция генератора: встроенный 0 - 20 кГц (синус) двухканальный DDS функциональный генератор
Разрешение дисплея: 320x240 цветной дисплей
Диагональ экрана: 2,4 ″
Возможность сенсорного дисплея: Да
Питание от аккумулятора и портативность (батарея не входит в комплект DIY)

Важные Примечания
Перед началом работы над Набором «сделай сам» WAVE2, пожалуйста, убедитесь, что у вас есть все инструменты, готовые и некоторый опыт пайки. Ручка паяльника и все компоненты с осторожностью, и держать в недоступном для детей месте.

О батарее
Обратите внимание, что аккумулятор не входит в комплект «сделай сам» WAVE2, однако в комплект входят провода аккумулятора с соответствующим заголовком. Чтобы помочь вам создать собственные батареи, пожалуйста, выберите меньший или равный следующим размерам:
Д x Ш x В = 62 мм x 40 мм x 5 мм; Или
Д x Ш x В = 68 мм x 31 мм x 5 мм

Рекомендуемый Размер батареи:
Д x Ш x В = 59 мм x 37 мм x 5 мм/1200 мАч (обычно указывается как 503759 1200 мАч)


Параметры

2,4 ”320x240 цветной дисплей
Управление сенсорной панелью
Доступен Y-X режим
Встроенный генератор сигналов 2 канала функции DDS генератор
Вес и портативный светильник

Вертикальный
Количество каналов: 2
Аналоговая полоса пропускания: DC - 200 кГц
Чувствительность: 5 мВ/див-20 в/див (с зондом x1)
Ошибка чувствительности: <>
Разрешение: 12 бит
Входное сопротивление: 1 м Ом/25 ПФ
Максимальное входное напряжение: 50Vpk
Муфта: DC, AC

Горизонтальный
Максимальная частота дискретизации в реальном времени: 1Msps (на канал)
Часовая база: 10us/Div - 500s/Div
Длина записи: 1024 точек
Триггер
Режимы запуска: автоматический, нормальный, одиночный
Типы триггеров: подъем/падение края
Положение триггера: 1/2 размера буфера
Источник запуска: Ch1, Ch2, внешний
Максимальное напряжение внешнего триггера: 15 в
Порог внешнего триггера:

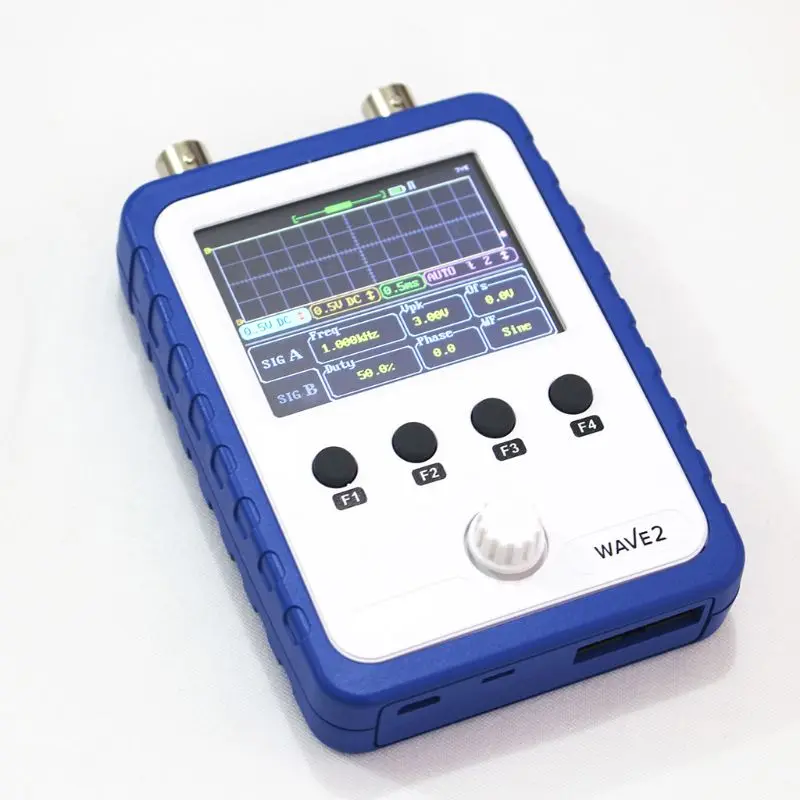

Функциональный генератор
Количество каналов: 2
Тип формы волны: синус, квадрат, пильный зуб, лестница
Частотный диапазон: DC - 20 кГц (синус)
Амплитудный диапазон: 0 - 3 в (пиковое значение)
Смещение: 0 В или + 3,3 В
Рабочий цикл: 0 - 100%
Фаза: -360 - 360 градусов

Питание
Приведенный в действие на 3,7 V литий-ионная аккумуляторная батарея или USB
Потребление тока: ~ 300mA @ 3,7-5V
Внутреннее зарядное устройство (опционально)
Автоматическое выключение питания на батарее
Время работы батареи: Appr. 3 часа (при полной зарядке)

Другие особенности
Y-X режим отображения
Дисплей для измерения на экране
Сохраняет/запоминает до 4 захватов

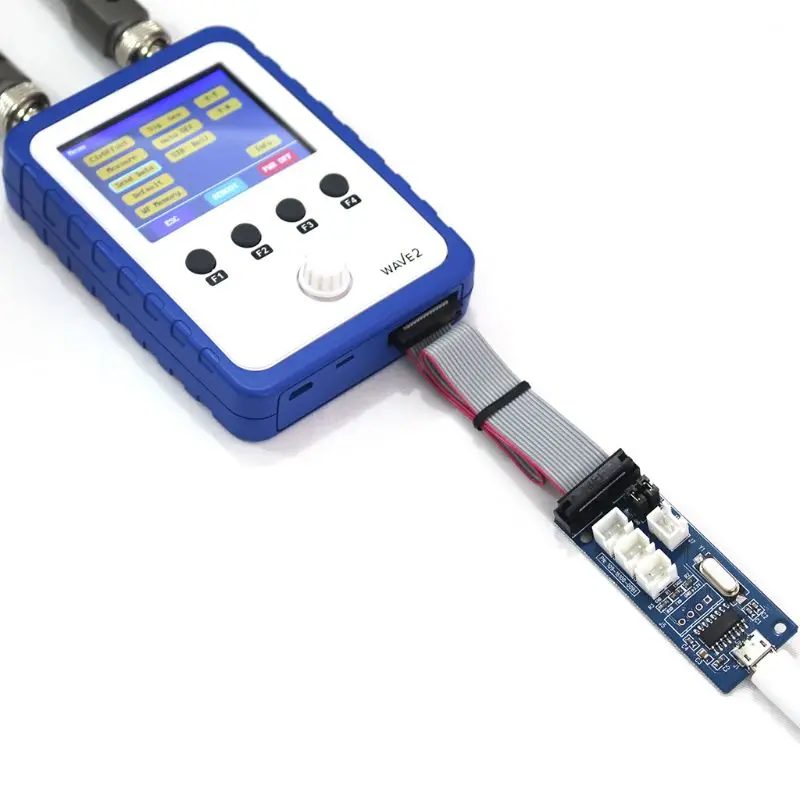

Серийный вывод данных
Формат последовательного порта: LVTTL, 115200bps, 8N1
Встроенный 1 кГц/3,3 V тестовый сигнал

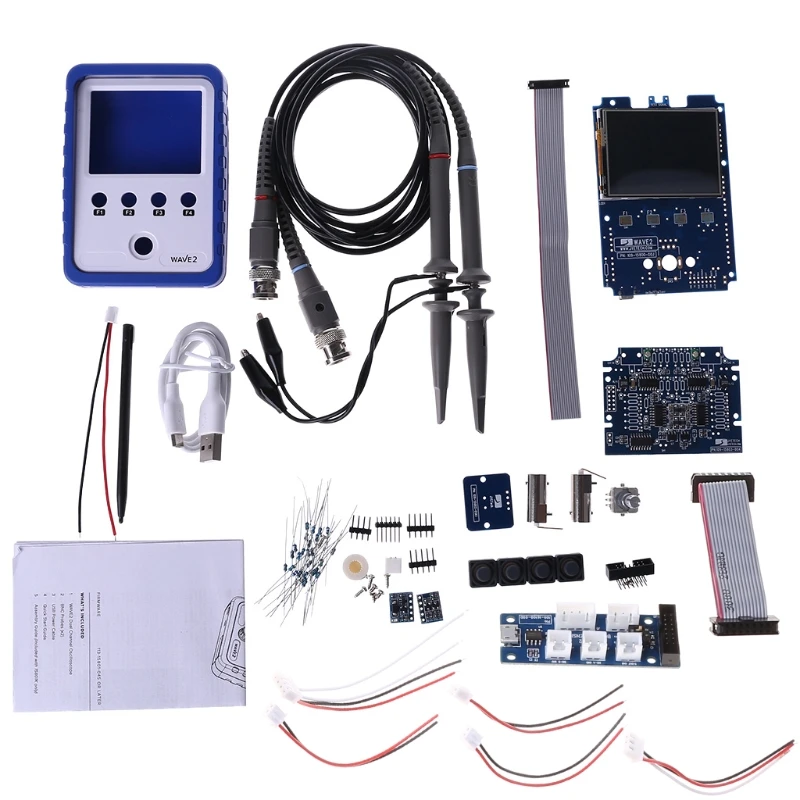

Посылка включает в себя:
1 Набор WAVE2 осциллограф DIY наборы с BNC зондом
