Комплект R80 V7.1 авиационный диапазон PLL приемник R60 авиационная радио планета

Комплект R80 V7.1 авиационный диапазон PLL приемник R60 авиационная радио планета

Покупка:

1. Все наборы в этом магазине должны быть сварены и отлажены покупателем;
2. Установка комплекта сопряжена с риском. Покупатели должны правильно оценить свой собственный технический уровень и оборудование, чтобы избежать неудачной установки комплекта;
3. В посылка нет бумажного руководства, только электронная версия руководства. Пожалуйста, обратите внимание на адрес электронной почты при размещении заказа или оставьте адрес электронной почты в службе поддержки клиентов;
4. Из-за вредоносного плагиата комплект не предоставляет схему схемы предварительно сварного модуля (часть SMT) и не предоставляет исходный код или прошивку микрокомпьютера с одним чипом;
5. Комплекты поставляются с разбросанными электронными компонентами. Фотографии готовой продукции, отображаемой в этом магазине, приведены для справки только при покупке;
6. Если комплект отсутствует, пожалуйста, не паникуйте, свяжитесь со службой поддержки клиентов, после проверки он будет переиздан.

Флуоресцентный

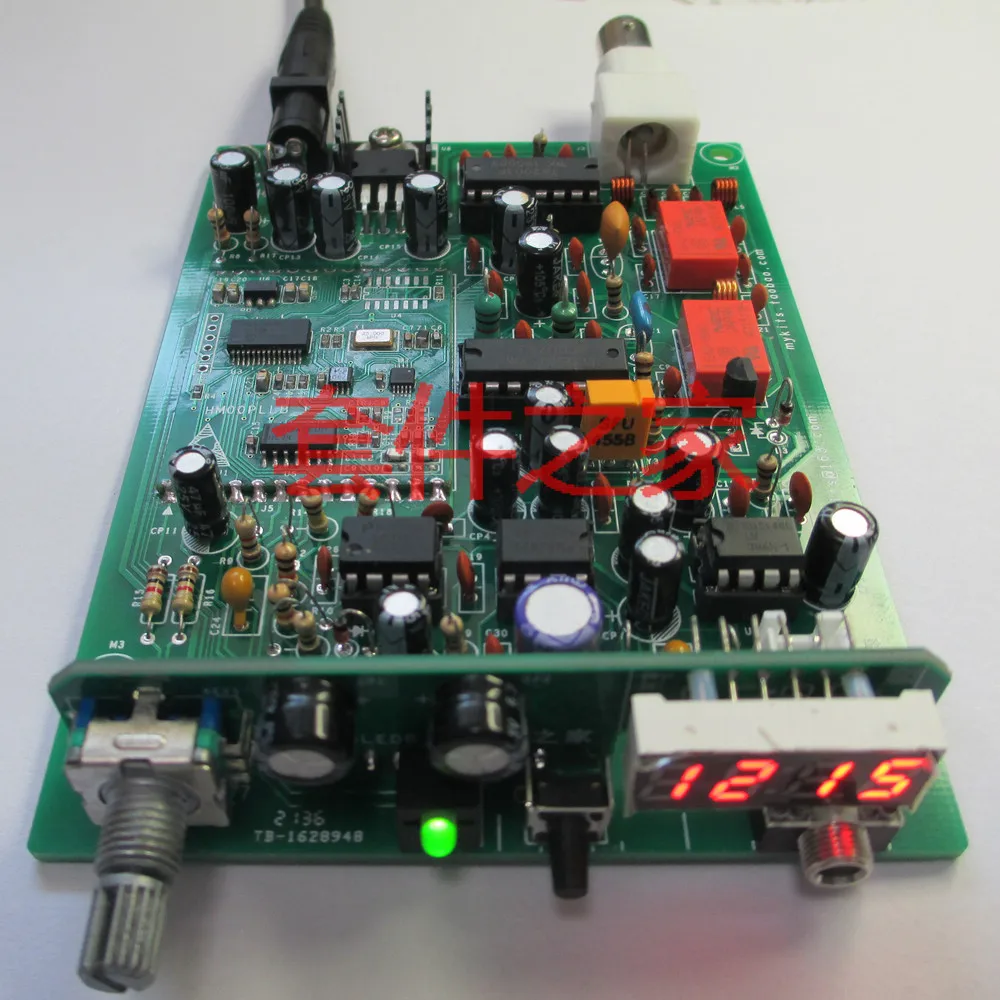

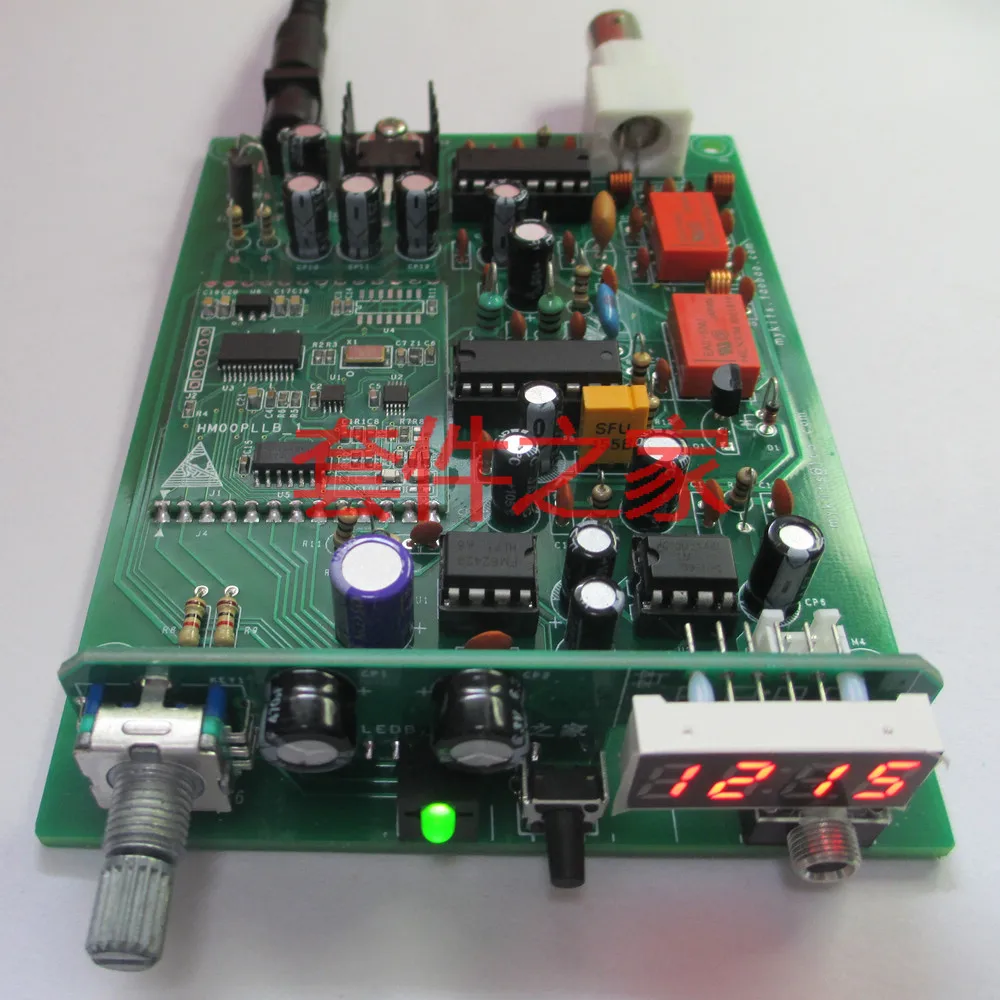

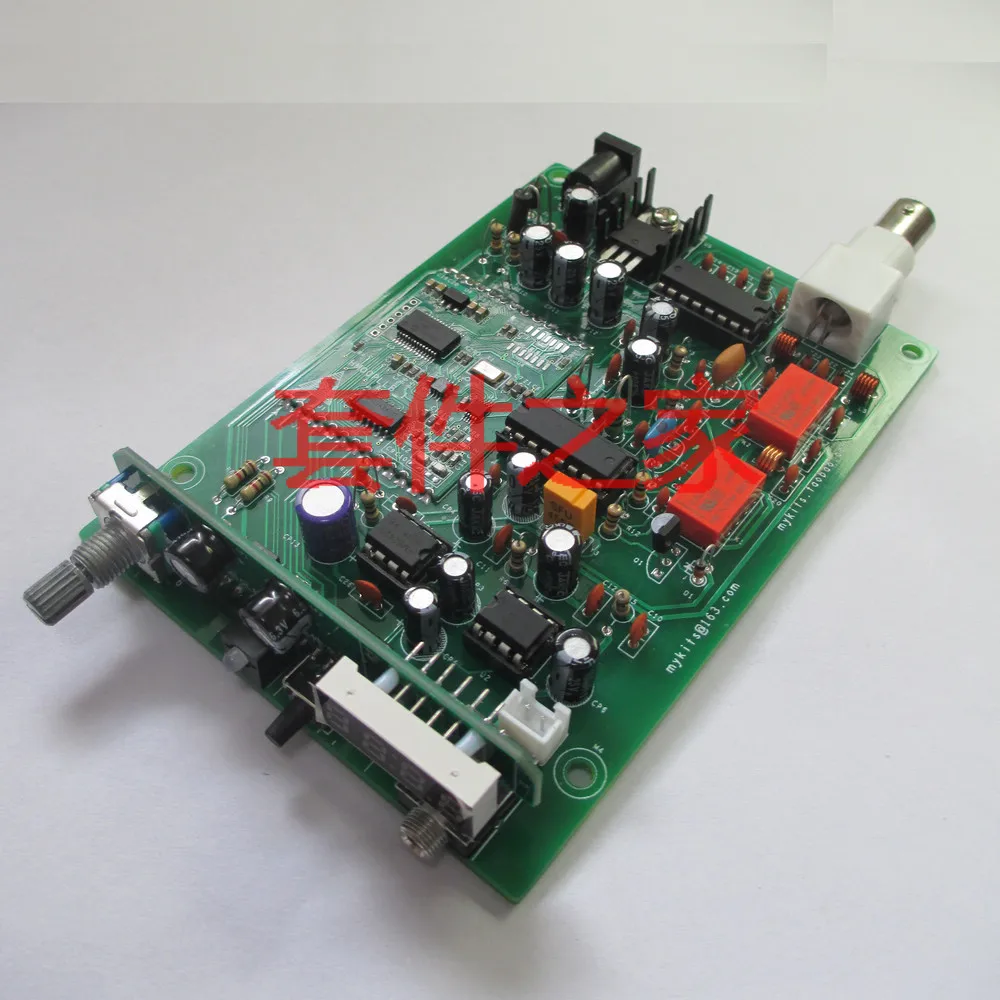

Наш оригинальный FM-приемник "R80"/авиационный диапазон PLL, двухдиапазонный, высокопроизводительный вторичный преобразователь частоты, не нужно отлаживать после сварки.

R80-улучшенная версия R60. Две схемы в основном одинаковые. Разница заключается в том, что R80 имеет схему сжатия, а R60-нет.

Покупка:

● Все наборы в этом магазине должны быть сварены и отлажены покупателем;

● Установка комплекта сопряжена с риском. Покупателям предлагается правильно оценить собственный технический уровень и оборудование, чтобы избежать неудачной установки и регулировки комплекта;

● Из-за вредоносного плагиата комплект не предоставляет схему схемы предварительно сварного модуля и не предоставляет исходный код или прошивку одночипного микрокомпьютера;

● Доставка комплекта-все разбросанные электронные компоненты. Фотографии готовой продукции, отображаемой в этом магазине, приведены для справки только при покупке;

● Если комплект отсутствует, пожалуйста, не паникуйте, свяжитесь с нашим магазином и повторите его после проверки.

Описание товара:

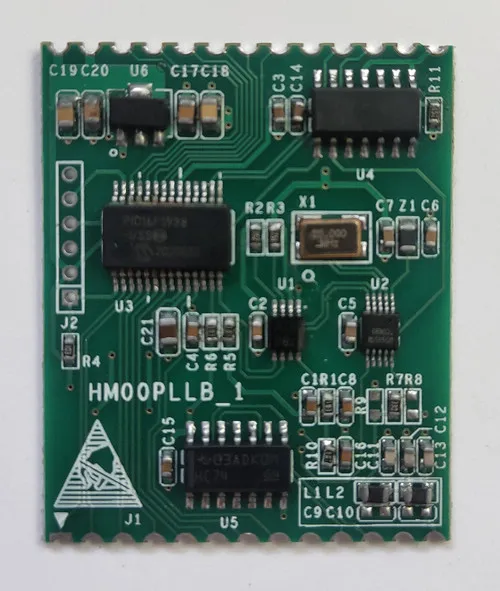

1. Компоненты SMD на основной панели управления были предварительно сварены и подключены к нижней доске в виде штамповочного отверстия. Однокристальная микрокомпьютер использует PIC16F1938, встроенный PLL гетеродина, поддерживает кварцевый генератор калибровки, и поставляется с частотой с указанием схемы (с помощью 7-сегментный цифровой светодиодной лампой, дисплей 100 кГц, изображение имеет разницу в цвете, фактический цвет красный), принимающая частота охватывает 88-108 МГц FM режим fm-вещания, И авиационный диапазон 118-136 МГц AM Режим, 100 кГц или 10 кГц шаговый (см. Изображение ниже, свободно переключать).

2. В комплекте используется фильтр bandpass + TA2003 + TA2003 + FM62429 + LM386 для полного преобразования частоты (FM-это первичное преобразование частоты, AM-это вторичное преобразование частоты), одна Промежуточная частота 10,7 МГц, две промежуточные частоты 455 кГц, сверхвысокая чувствительность и отмена среднего цикла и возможность регулировки индуктивности, Нет необходимости отлаживать после того, как вся машина сварена.

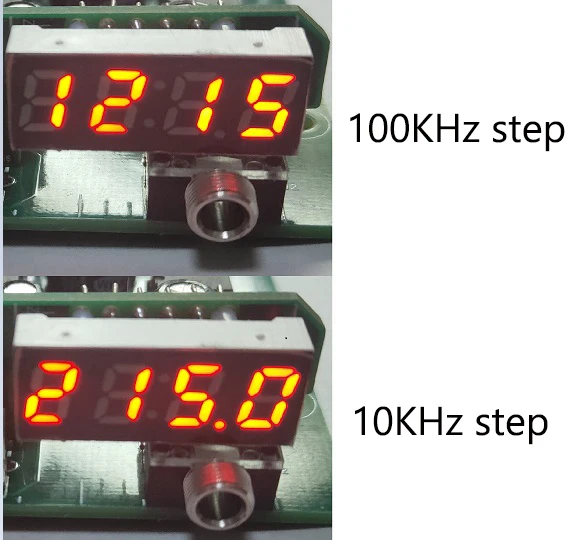

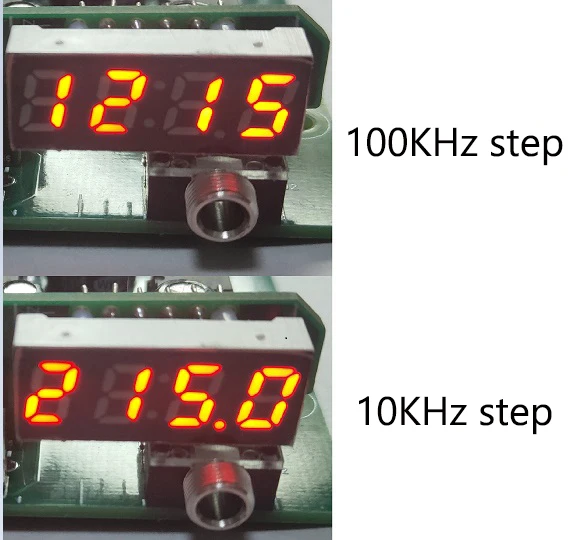

3. Добавлена функция "летающий челнок". Во время 100 кГц шаг регулировки, если шаг больше 15*100 кГц в течение 3 секунд, он может автоматически войти 1 МГц шаг режим, И автоматически выйти из строя после остановки настройки в течение 5 секунд, чтобы помочь в точной и быстрой регулировке Частоты приема.

4. Он имеет схему сжатия и свободно устанавливает пороги, чтобы обеспечить комфорт прослушивания и избежать долгосрочного шума. В то же время Используйте аудио выделенный цифровой потенциометр (FM62429) для регулировки порога и громкости скворка.

5. В первой и второй промежуточных частотных схемах используются керамические фильтры, что значительно снижает сложность пусконаладочных работ.

6. 12V источника питания, размер печатной платы составляет 8,4*12 см, который может быть удобно помещается в 88*30*120 мм алюминиевый чехол.

Напоминание: поскольку УКВ-лента уже похожа на распространение линейного распространения, светильник находится в свободном от аэропорта месте, но расстояние больше (более 25 км), пожалуйста, не забудьте установить антенну с высоким коэффициентом усиления, такую как Антенна Yagi VHF section; Между местом приема и аэропортом, если есть большие препятствия (включая, но не ограничиваясь высокими зданиями, горами, огромными башнями), вы должны избегать препятствий; В противном случае, вы можете получить только односторонний сигнал от самолета на пути, спасибо!

Флуоресцентный

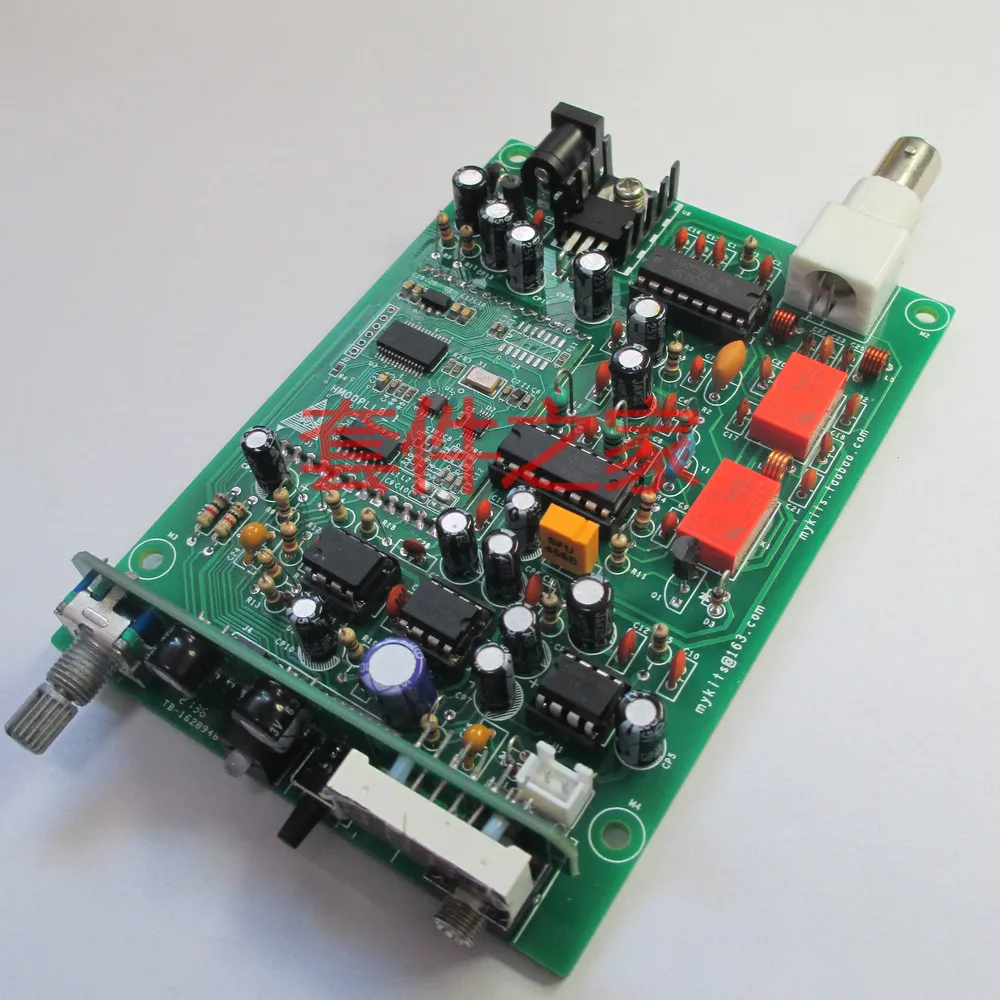

Наш оригинальный fm-радиоприемник "R60"/авиационный диапазон PLL, двухдиапазонный, высокопроизводительный вторичный преобразователь частоты, не нужно отлаживать после сварки.

Покупка:

● Все наборы в этом магазине должны быть сварены и отлажены покупателем;

● Установка комплекта сопряжена с риском. Покупателям предлагается правильно оценить собственный технический уровень и оборудование, чтобы избежать неудачной установки и регулировки комплекта;

● Из-за вредоносного плагиата комплект не предоставляет схему схемы предварительно сварного модуля и не предоставляет исходный код или прошивку одночипного микрокомпьютера;

● Доставка комплекта-все разбросанные электронные компоненты. Фотографии готовой продукции, отображаемой в этом магазине, приведены для справки только при покупке;

● Если комплект отсутствует, пожалуйста, не паникуйте, свяжитесь с нашим магазином и повторите его после проверки.

Описание товара:

1. Компоненты SMD на основной панели управления были предварительно сварены и подключены к нижней доске в виде штамповочного отверстия. Однокристальная микрокомпьютер использует PIC16F1938, встроенный PLL гетеродина, поддерживает кварцевый генератор параметры калибровки, и поставляется с частотой с указанием схемы (с помощью 7-сегментный цифровой светодиодной лампой, дисплей 100 кГц, изображение имеет разницу в цвете, фактический цвет красный), принимающая частота охватывает fm-вещание 88-108 МГц FM режим, Авиационный диапазон 118-136MH z AM mode, 100 кГц или 10 кГц шаг (см. Изображение ниже, бесплатное переключение).

2. В комплекте используется фильтр bandpass + TA2003 + TA2003 + FM62429 + LM386 для полного преобразования частоты (FM-это первичное преобразование частоты, AM-это вторичное преобразование частоты), одна Промежуточная частота 10,7 МГц, две промежуточные частоты 455 кГц, сверхвысокая чувствительность и отмена среднего цикла и возможность регулировки индуктивности, Нет необходимости отлаживать после того, как вся машина сварена.

3. Добавлена функция "летающий челнок". Во время 100 кГц шаг регулировки, если шаг больше 15*100 кГц в течение 3 секунд, он может автоматически войти 1 МГц шаг режим, И автоматически выйти из строя после остановки настройки в течение 5 секунд, чтобы помочь в точной и быстрой регулировке Частоты приема.

4. В первой и второй промежуточных частотных схемах используются керамические фильтры, что значительно снижает сложность пусконаладочных работ.

5. Украшенное мозаикой из драгоценных камней, 12V источника питания, размер печатной платы составляет 8,4*12 см, который может быть удобно помещается в 88*30*120 мм алюминиевый чехол.

Напоминание: поскольку УКВ-лента уже похожа на распространение линейного распространения, светильник находится в свободном от аэропорта месте, но расстояние больше (более 25 км), пожалуйста, не забудьте установить антенну с высоким коэффициентом усиления, такую как Антенна Yagi VHF section; Между местом приема и аэропортом, если есть большие препятствия (включая, но не ограничиваясь высокими зданиями, горами, огромными башнями), вы должны избегать препятствий; В противном случае, вы можете получить только односторонний сигнал от самолета на пути, спасибо!

Флуоресцентный

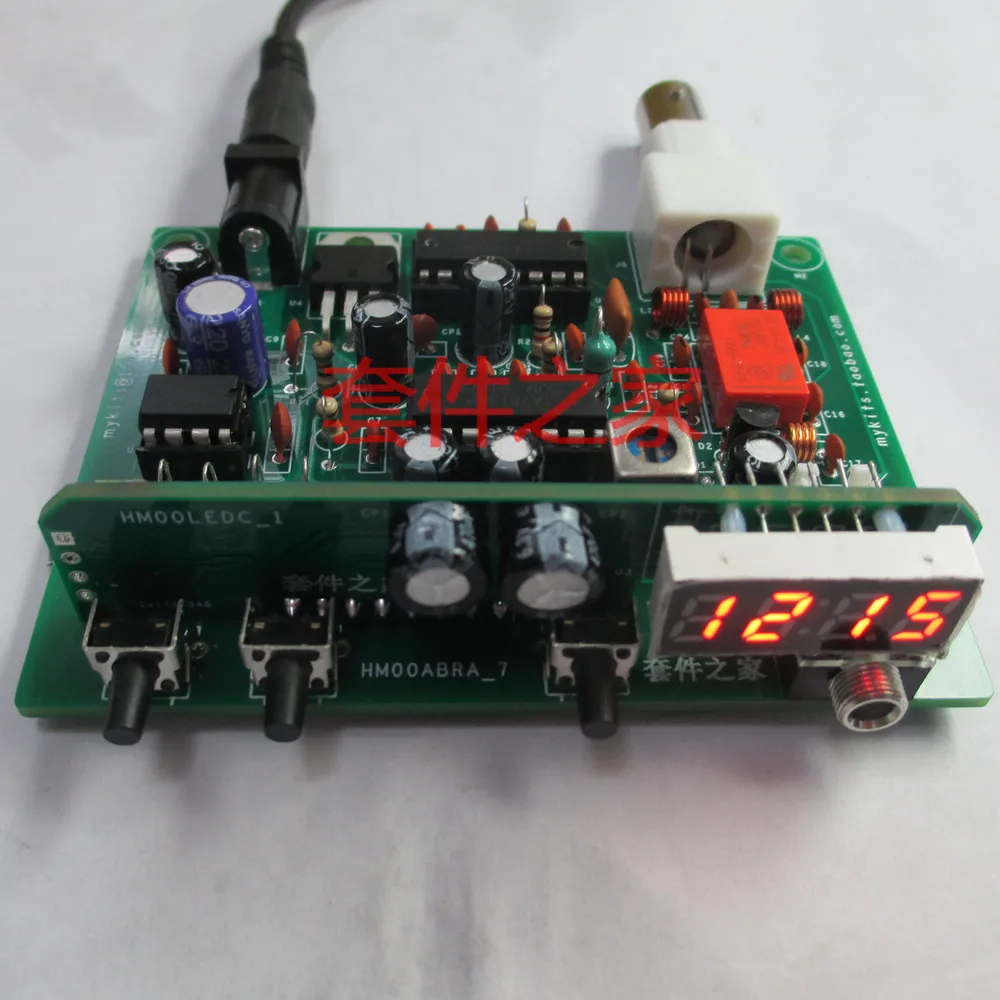

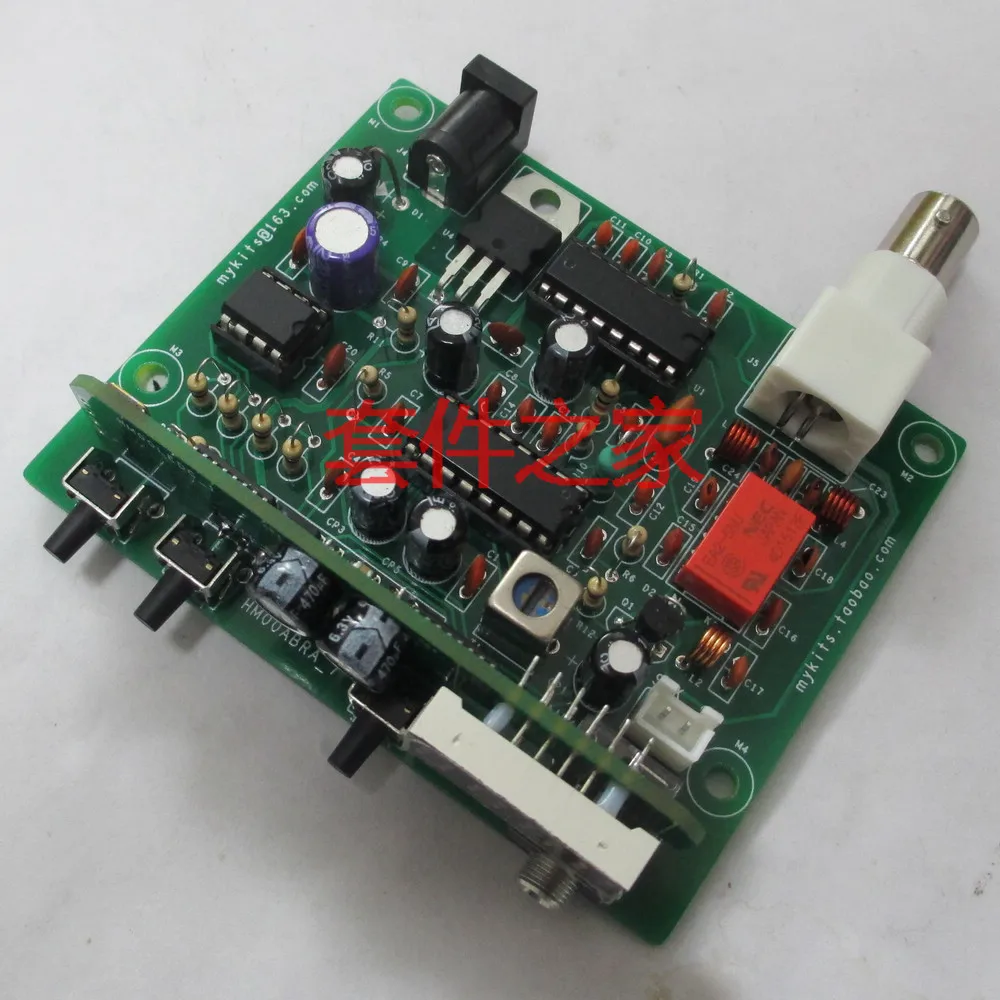

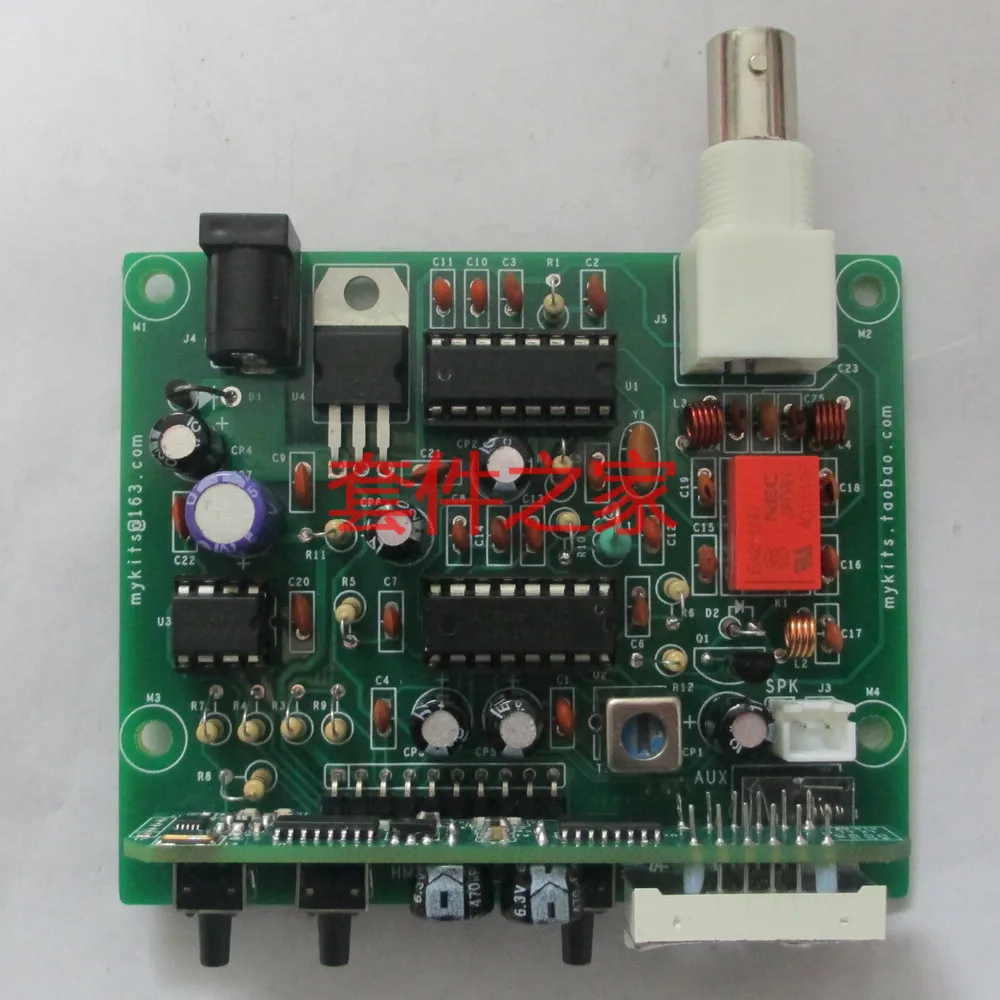

Новый "R20" FM радио/авиационный диапазон PLL приемник комплект

Эта машина охватывает диапазон fm-трансляции и авиационный диапазон (режим FM 88-108 МГц, режим AM 118-136 МГц).

Имеет следующие характеристики:

1. Он использует STC15W408AS однокристальный в качестве основного управления, встроенный PLL локального генератора, и поставляется с частотой с указанием схемы (с помощью 7-сегментный цифровой светодиодной лампой, дисплей 100 кГц, на фото разница в цвете, фактический цвет красный), и прием делится на две полосы (88-108) И 118-136), 100 кГц шаг.

2. В комплекте используется схема микширования TA2003 + TA7613 mid/low, супергетеродинная рама FM/AM приемник, преобразование одной частоты, промежуточная частота 10,7 МГц.

3. Оригинальный код этого магазина, бортовой потенциометр с числовым управлением, поддержка автоматической экономии конфигурации, поддержка настройки частоты кристаллического осциллятора и точной настройки частоты приема (частота приема + 10 кГц ~ 90 кГц).

4. Источник питания 12 В, размер платы PCB составляет 84*70 мм, который можно удобно поместить в алюминиевый чехол 88*30*70 мм.

Напоминание: поскольку УКВ-лента уже похожа на распространение линейного распространения, светильник находится в свободном от аэропорта месте, но расстояние больше (более 25 км), пожалуйста, не забудьте установить антенну с высоким коэффициентом усиления, такую как Антенна Yagi VHF section; Между местом приема и аэропортом, если есть большие препятствия (включая, но не ограничиваясь высокими зданиями, горами, огромными башнями), вы должны избегать препятствий; В противном случае, вы можете получить только односторонний сигнал от самолета при приближении, спасибо!

Флуоресцентный

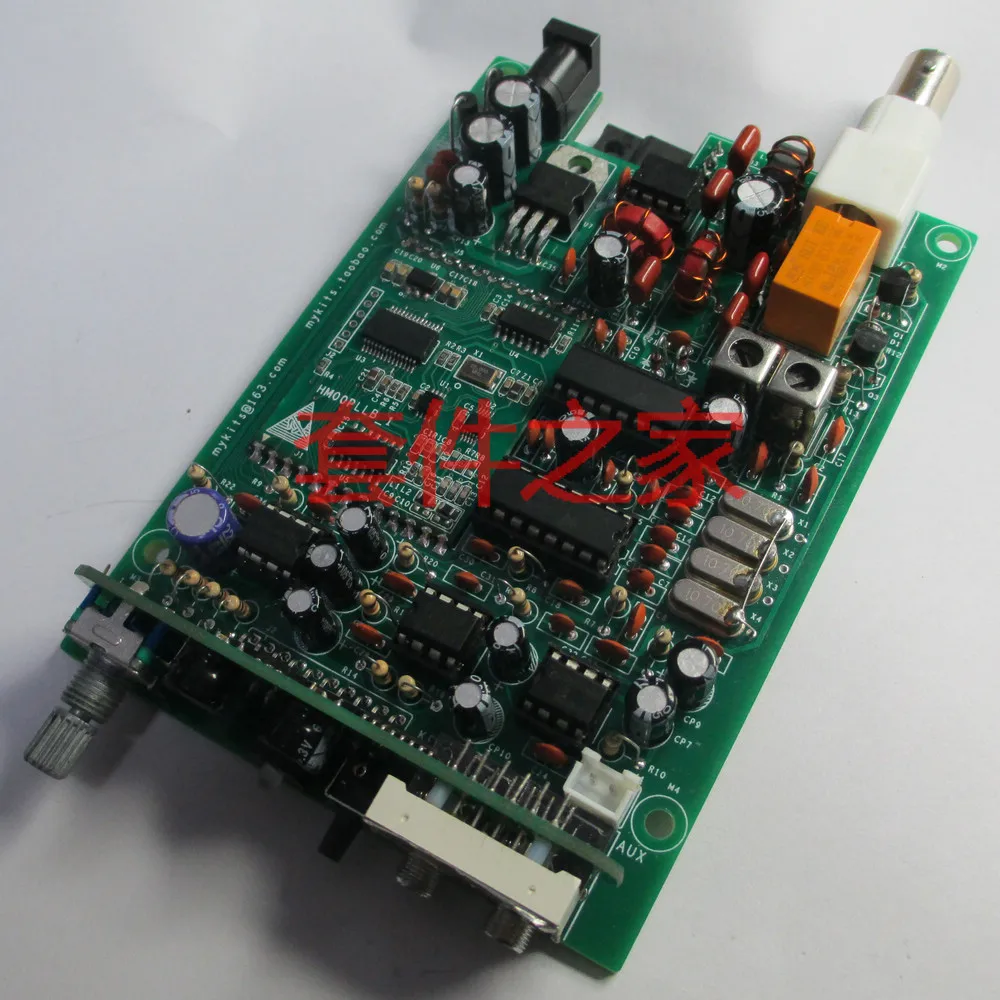

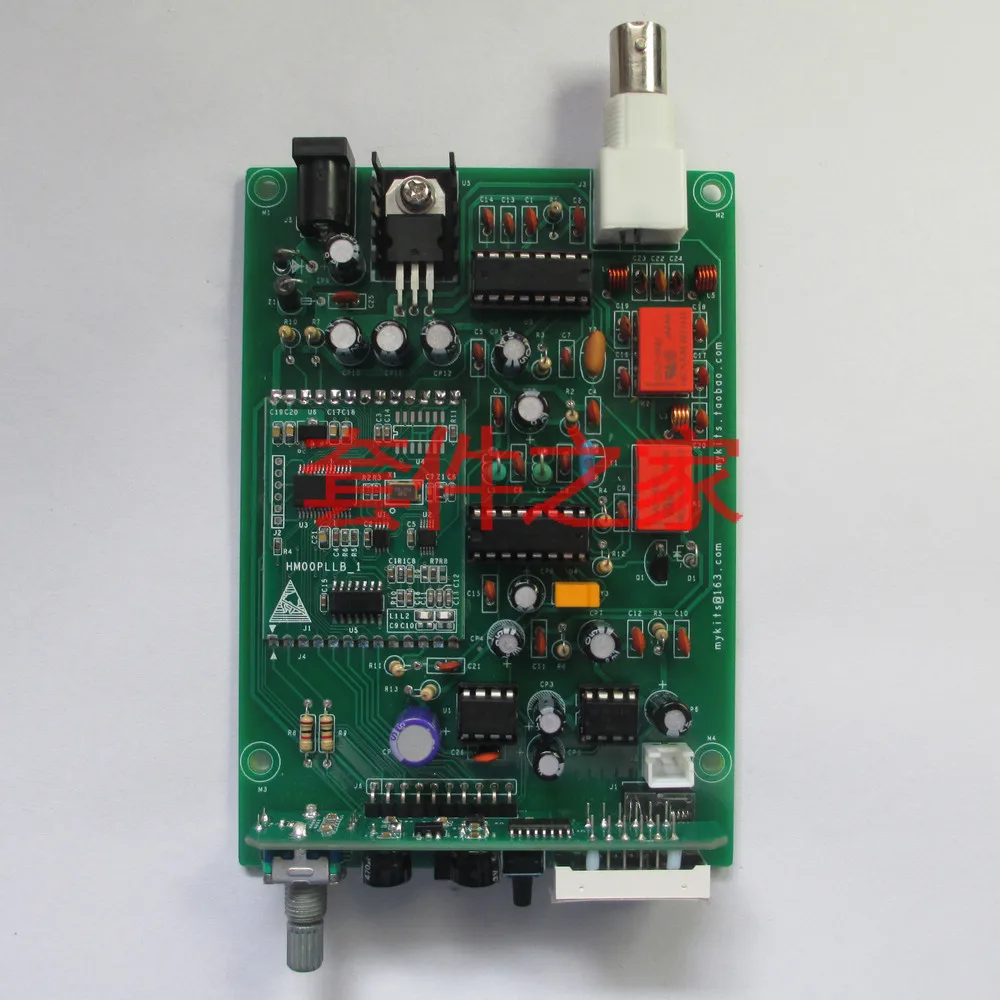

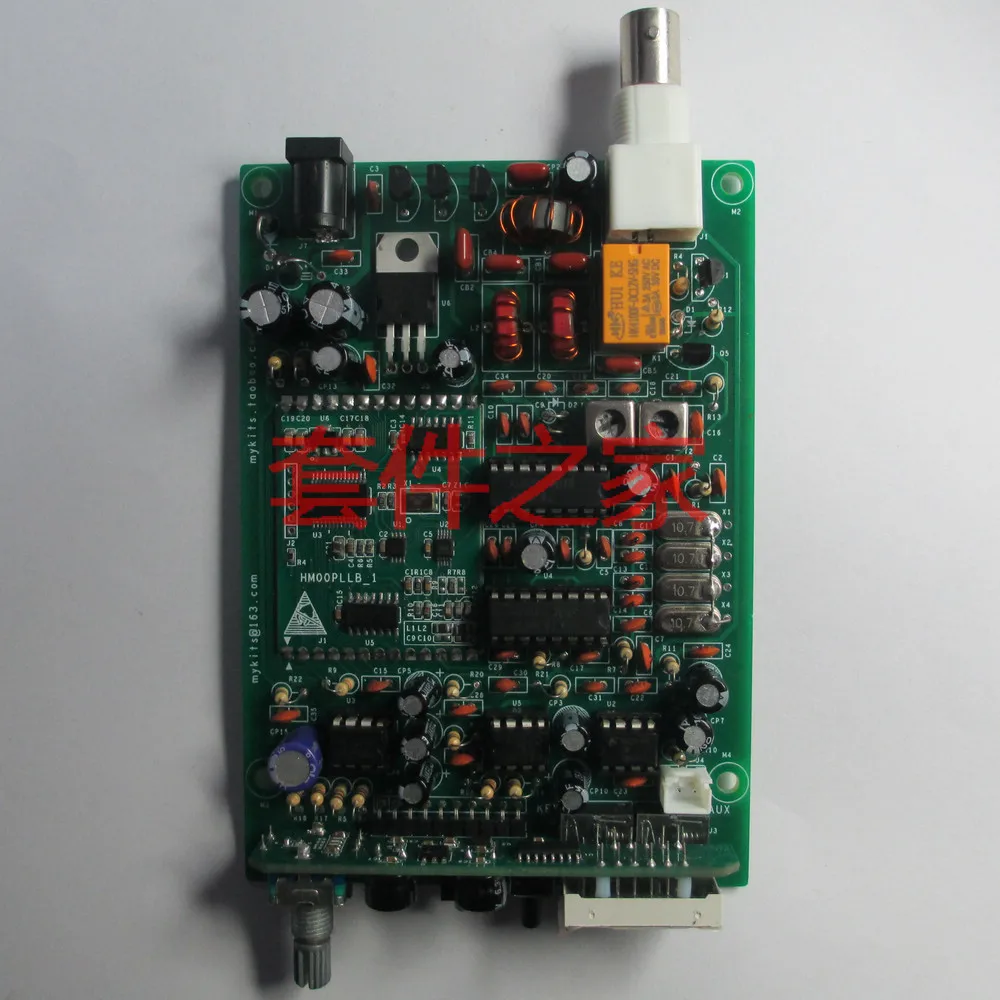

Наш оригинальный набор трансиверов "Planet" (PLANET) коротковолновый PLL!

Покупка:

● Все наборы в этом магазине должны быть сварены и отлажены покупателем;

● Установка комплекта сопряжена с риском. Покупателям предлагается правильно оценить собственный технический уровень и оборудование, чтобы избежать неудачной установки и регулировки комплекта;

● Из-за вредоносного плагиата комплект не предоставляет схему схемы предварительно сварного модуля и не предоставляет исходный код или прошивку одночипного микрокомпьютера;

● Доставка комплекта-все разбросанные электронные компоненты. Фотографии готовой продукции, отображаемой в этом магазине, приведены для справки только при покупке;

● Если комплект отсутствует, пожалуйста, не паникуйте, свяжитесь с нашим магазином и повторите его после проверки.

Описание товара:

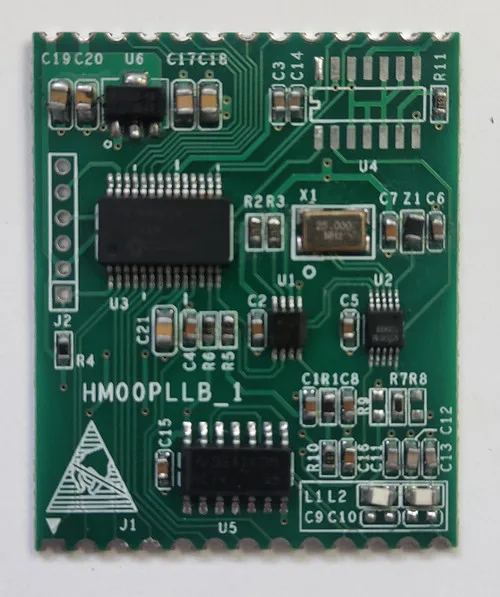

1. Компоненты SMD на основной панели управления были предварительно сварены и подключены к нижней доске в виде штамповочного отверстия. Микрокомпьютер с одним чипом использует PIC16F1938, встроенный локальный осциллятор PLL, Поддерживает настройки калибровки кристаллического осциллятора и поставляется с схемой индикации частоты (с помощью семиссегментного светодиодный цифровой трубки, дисплей-1 кГц, изображение имеет разницу в цвете, фактический цвет-красный), рабочая частота охватывает 7,000-7,100 МГц, 1 КГЦ или 100 Гц шаг (см. Рис. Ниже, бесплатное переключение).

2. Используйте TA2003 для смешивания для приема и кристаллического фильтра для промежуточной частоты. После умножения и обнаружения TA2003 громкость регулируется цифровым потенциометром и отправляется в аудио активный фильтр. Наконец, динамик управляется LM386. Промежуточная частота Поддерживает настройки калибровки.

3. Используйте 3 выхода BS170 параллельно, усиление класса E, блок питания 12 В и выходная мощность 5 Вт!

4. Релейная коммутация используется для отправки и приема, с функцией регулировки задержки отчета отправки, что позволяет избежать частого переключения реле и улучшает изоляцию каналов отправки и приема.

5. С функцией автоматической отправки знаков вызова, очень удобно использовать. Микрокомпьютер с одним чипом использует наш оригинальный код, который может регулировать скорость кода, частоту бокового тона и размер бокового тона, И может войти в знак вызова сам по себе (в автоматическом ключевом режиме), и поддерживает память отключения питания.

6. Печатная плата этого набора может быть удобно помещена в алюминиевый чехол 88*30*120 мм (чехол должен быть готов самостоятельно, И размер отверстия передней и задней панелей находится в чистом диске).

Основные параметры:
Источник питания: 12 В
Рабочий ток: получение ≈ 120mA @ 12V; Передачи ≈ 1A @ 12 В
Мощность передачи: 5 Вт @ 12 В

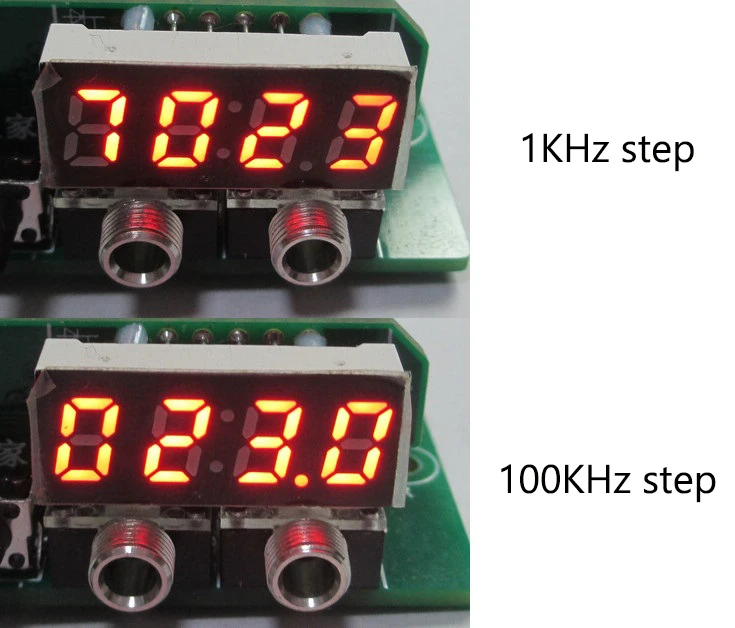

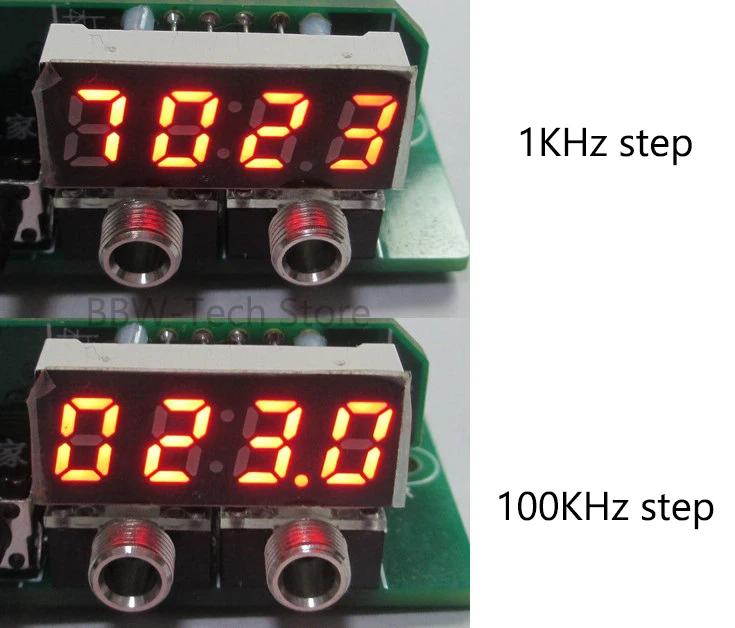

Частотный диапазон: 7,000 МГц-7,100 МГц, 1 кГц/100 Гц шаг
Режим работы: CW получение и отправка, SSB получение

Флуоресцентный

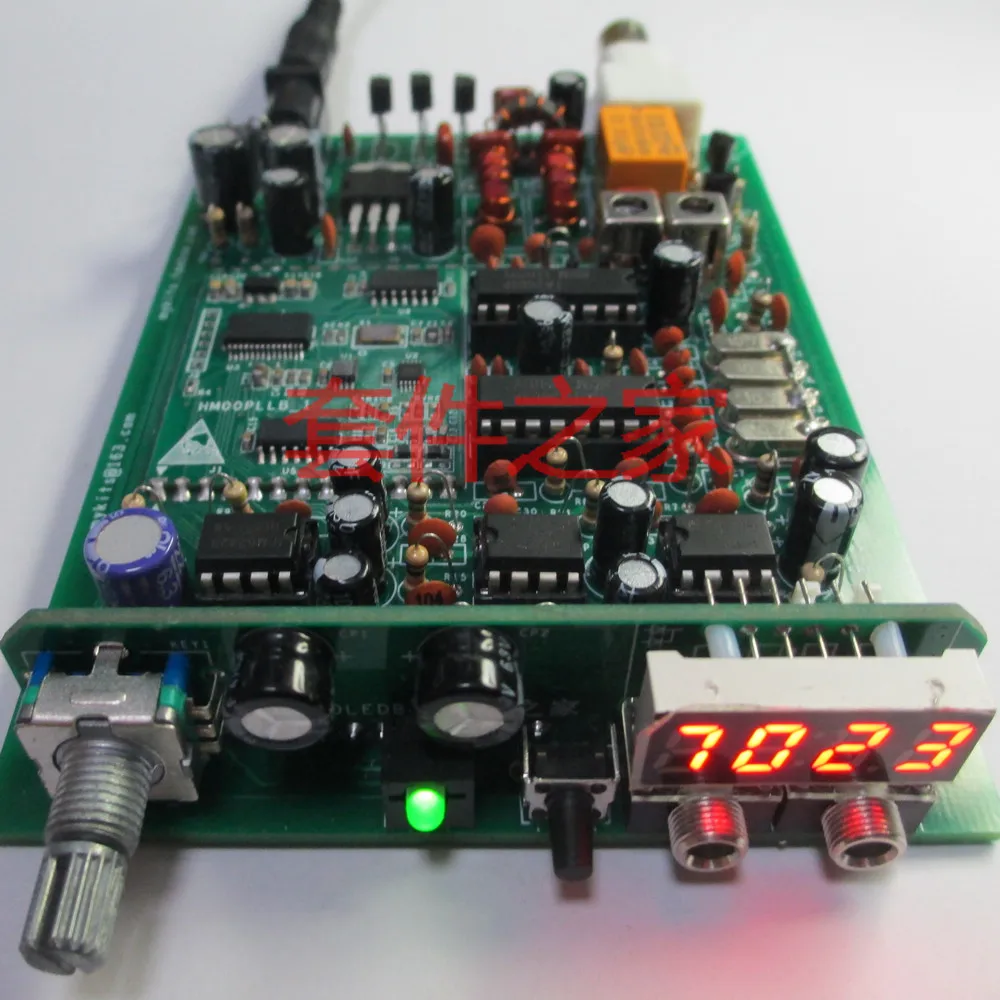

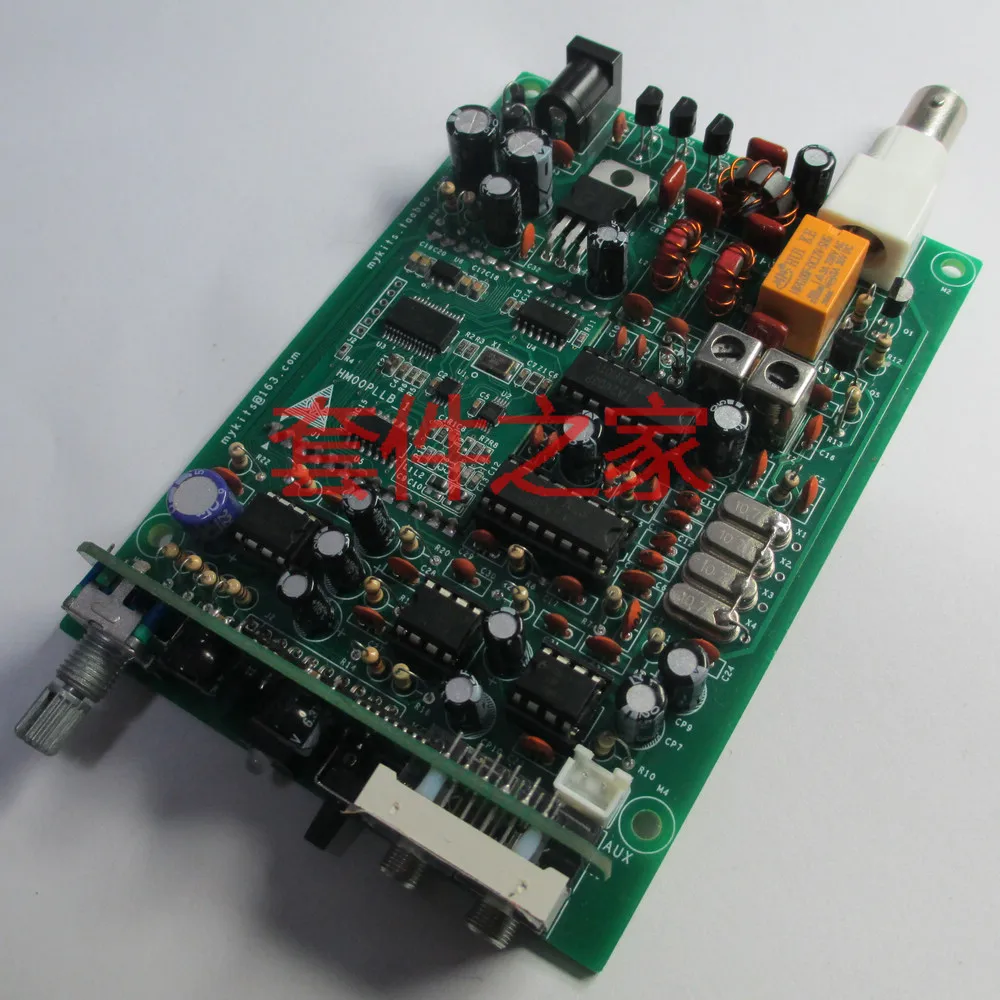

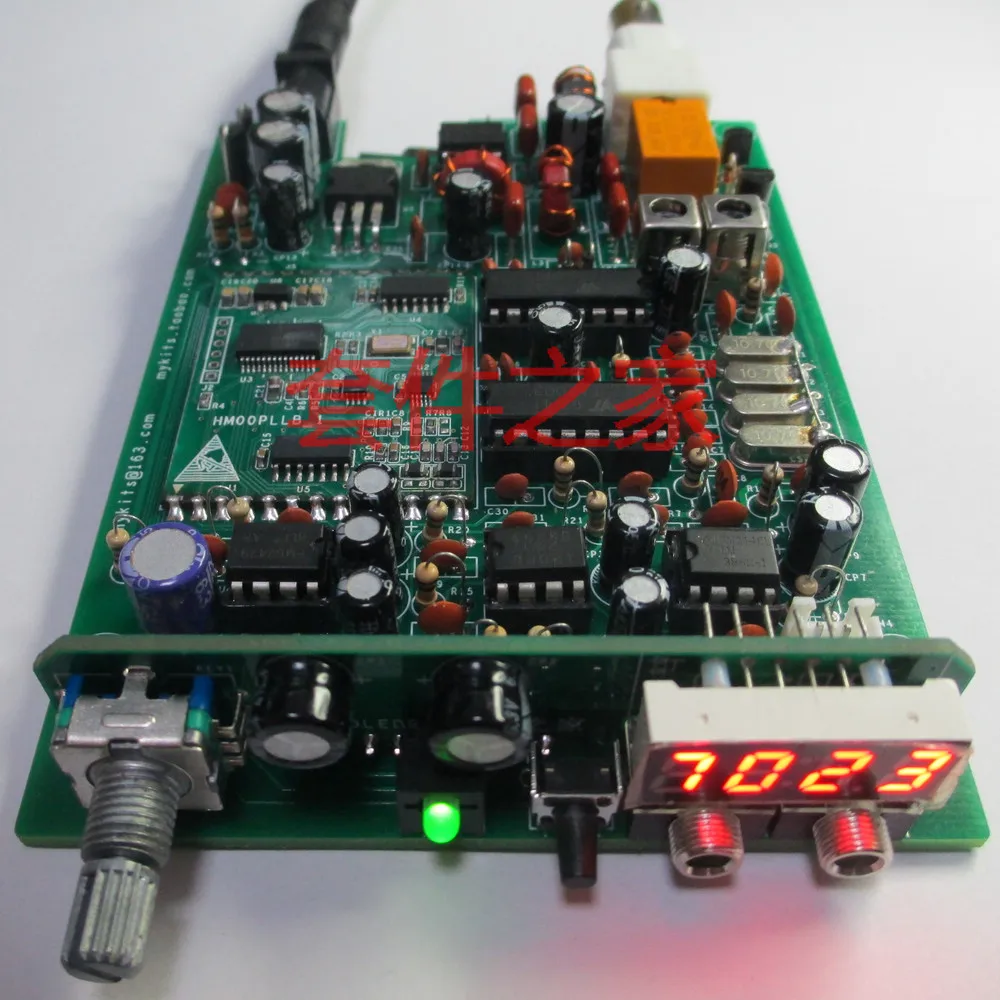

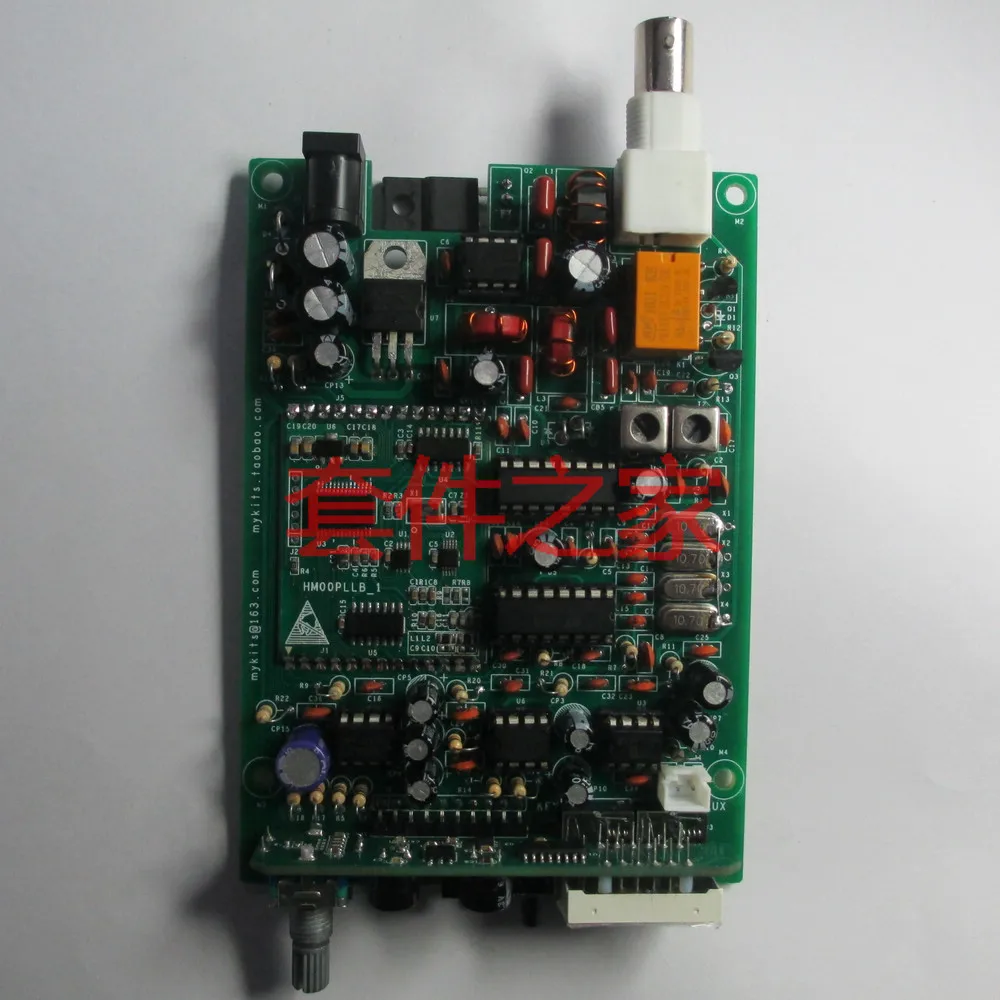

Наш оригинальный набор трансиверов "HAMMER" (HAMMER) коротковолновый PLL!

Эта машина является усовершенствованной версией планетарного набора, две приемные схемы одинаковые, только передающая цепь отличается (молоток более мощный, И корпус должен использоваться для отведения тепла).

Покупка:

● Все наборы в этом магазине должны быть сварены и отлажены покупателем;

● Установка комплекта сопряжена с риском. Покупателям предлагается правильно оценить собственный технический уровень и оборудование, чтобы избежать неудачной установки и регулировки комплекта;

● Из-за вредоносного плагиата комплект не предоставляет схему схемы предварительно сварного модуля и не предоставляет исходный код или прошивку одночипного микрокомпьютера;

● Доставка комплекта-все разбросанные электронные компоненты. Фотографии готовой продукции, отображаемой в этом магазине, приведены для справки только при покупке;

● Если комплект отсутствует, пожалуйста, не паникуйте, свяжитесь с нашим магазином и повторите его после проверки.

Описание товара:

1. Компоненты SMD на основной панели управления были предварительно сварены и подключены к нижней доске в виде штамповочного отверстия. Микрокомпьютер с одним чипом использует PIC16F1938, встроенный локальный осциллятор PLL, поддерживает настройку калибровки кристаллического осциллятора и имеет собственную схему индикации частоты (с помощью семиссегментной светодиодный цифровой трубки, дисплей-1 кГц, изображение имеет разницу в цвете, фактический цвет-красный), рабочая частота охватывает 7,000-7,100 МГц, 1 кГц или 100 Гц шаг (См. Рисунок ниже, свободное переключение).

2. Используйте TA2003 для смешивания для приема и кристаллического фильтра для промежуточной частоты. После умножения и обнаружения TA2003 громкость регулируется цифровым потенциометром и отправляется в аудио активный фильтр. Наконец, динамик управляется LM386. Промежуточная частота Поддерживает настройки калибровки.

3. Передача с помощью EL7104 для привода STP16NF06 выход, усиление класса E, блок питания 12 В, выходная мощность 10 Вт (необходимо использовать корпус для рассеивания тепла)!

4. Релейная коммутация используется для отправки и приема, с функцией регулировки задержки отчета отправки, что позволяет избежать частого переключения реле и улучшает изоляцию каналов отправки и приема.

5. С функцией автоматической отправки знаков вызова, очень удобно использовать. Микрокомпьютер с одним чипом использует наш оригинальный код, который может регулировать скорость кода, частоту бокового тона и размер бокового тона, И может войти в знак вызова сам по себе (в автоматическом ключевом режиме), и поддерживает память отключения питания.

6. Печатная плата этого набора может быть удобно помещена в алюминиевом шасси 88*30*120 мм (корпус должен быть готов самостоятельно, И размер отверстия передней и задней панелей находится в чистом диске).

Основные параметры:
Источник питания: 12 В
Рабочий ток: получение ≈ 120mA @ 12V; Передачи ≈ 2A @ 12 В
Мощность передачи: 10 Вт @ 12 В
Частотный диапазон: 7,000-7,100 МГц, 1 кГц/100 Гц шаг
Режим работы: CW получение и отправка, SSB получение

Флуоресцентный

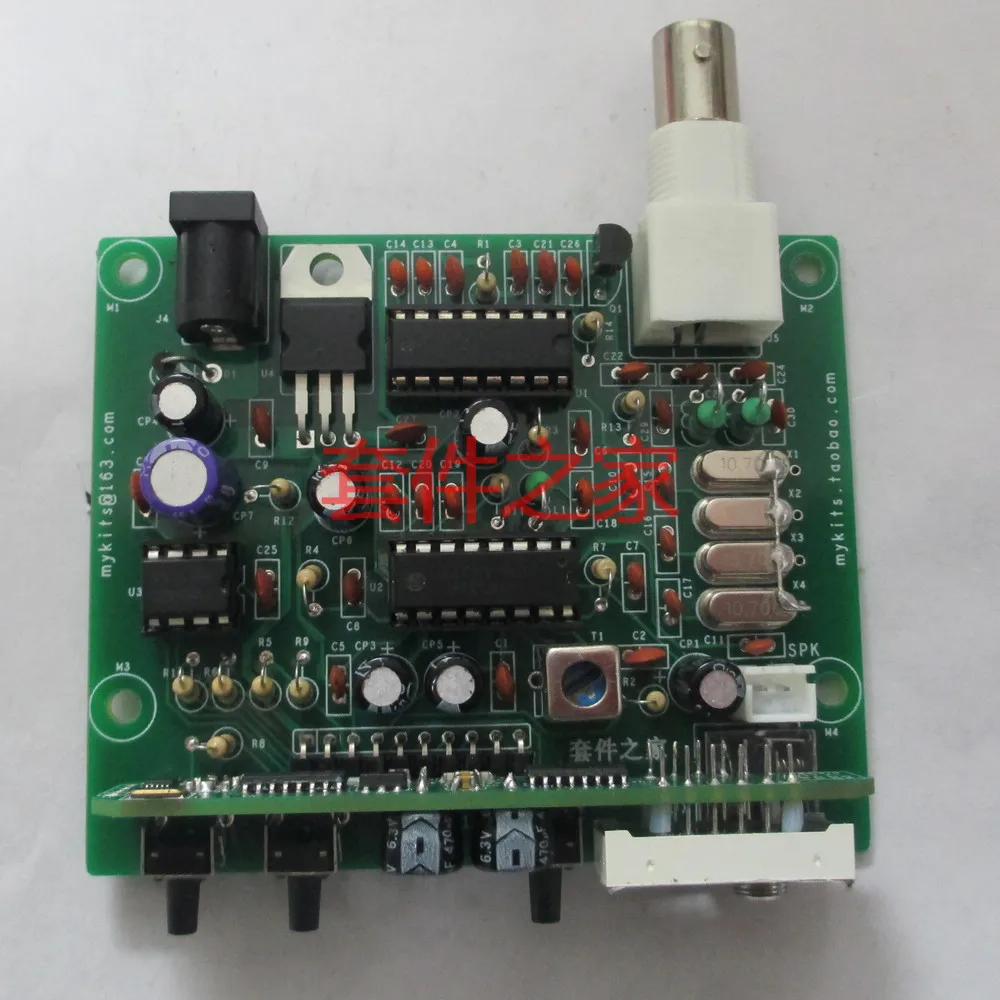

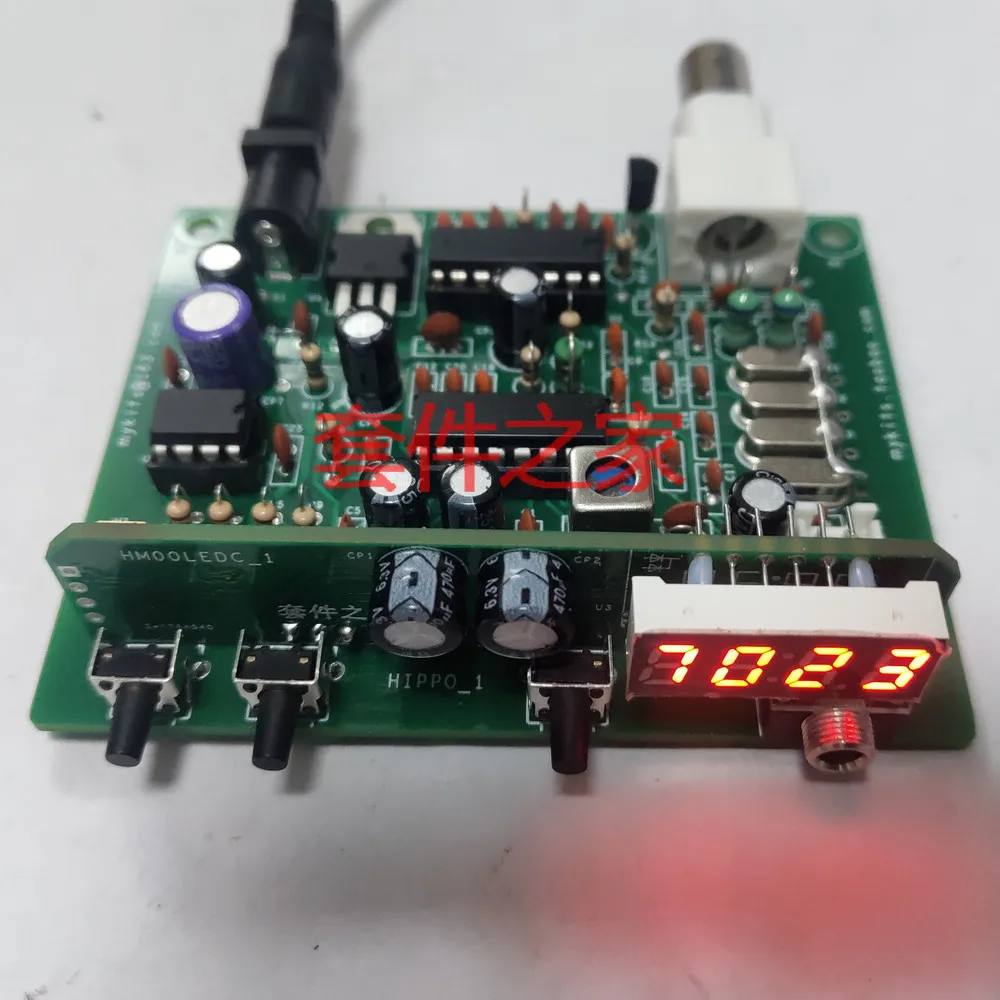

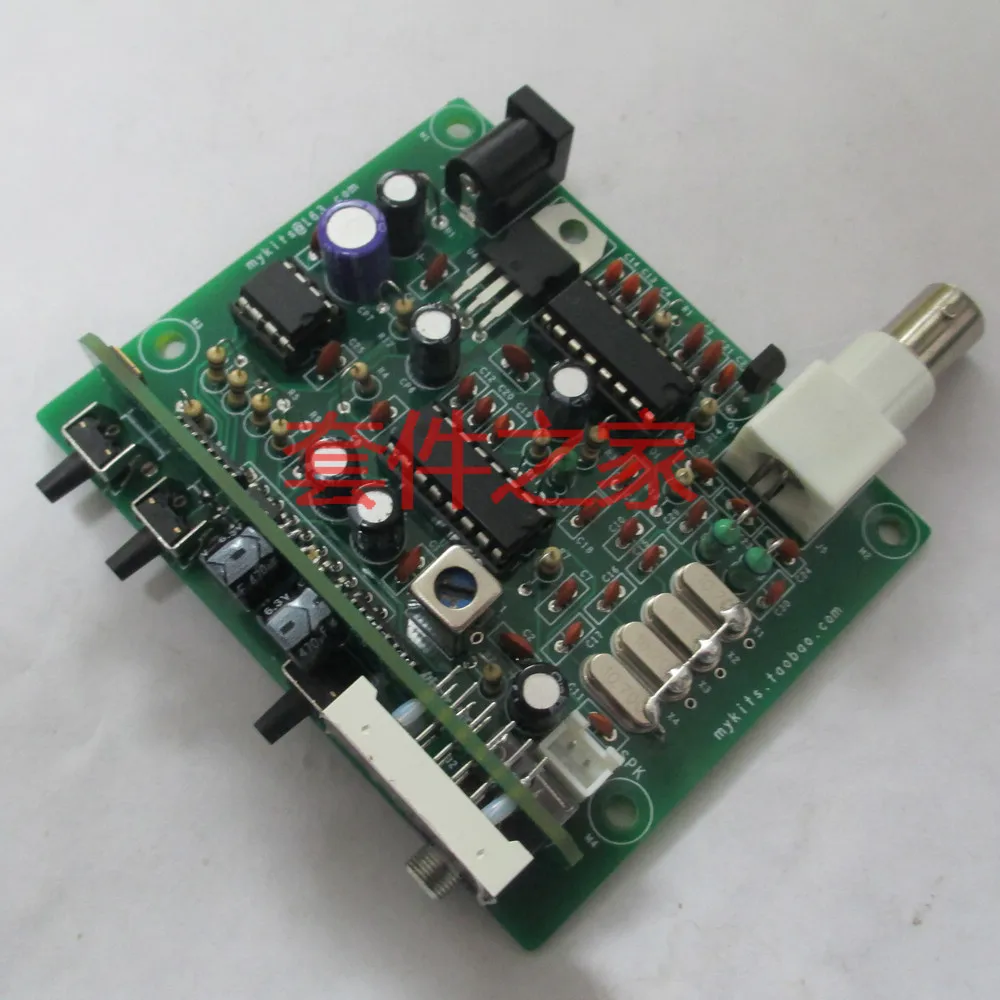

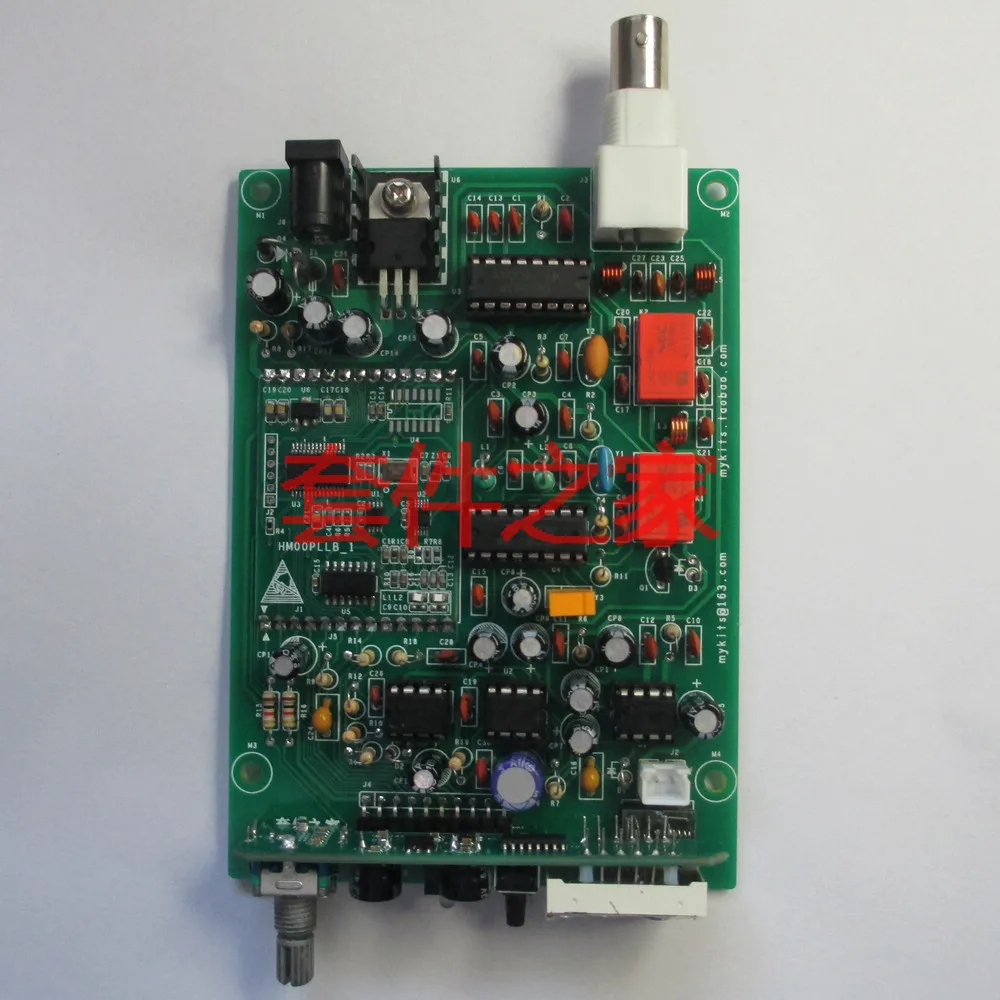

Бегемот коротковолновый PLL приемник комплект SSB/CW однодиапазонный приемопередатчик

Набор первоначально разработан нашим магазином для начинающих, чтобы начать работу с энтузиастами коротковолновой волны. Он имеет следующие особенности:

1. Принять STC15W408AS однокристальный микрокомпьютер в качестве главного управления, встроенный PLL локальный осциллятор, автономный Частотный индикатор (с помощью семиссегментной светодиодный цифровой трубки, дисплей блока 1 кГц, на фото есть разница в цвете, фактический цвет красный), рабочая частота охватывает 7,000-7,100 МГц, поддерживает CW, USB и LSB три режима, 1 кГц шаг.

2. Приемник использует TA2003 для получения и смешивания. После того, как выходной сигнал 10,7 МГц фильтруется кристаллическим фильтром, он подключается к TA7613 для частоты удара и поддерживает демодуляцию сигнала SSB/CW. Решение является зрелым и надежным.

3. Оригинальный код этого магазина, встроенный цифровой регулятор громкости, поддержка автоматической настройки сохранения, поддержка калибровки частоты кристаллического осциллятора и точной настройки частоты приема (частота приема + 100 Гц ~ 900 Гц).

4. Источник питания 12 В, размер платы PCB составляет 84*70 мм, который можно удобно поместить в алюминиевый чехол 88*30*70 мм.

Основные индикаторы
Источник питания: 12 В
Получайте Ток покоя: 100 мА @ 12 В
Частотный диапазон: 7,000-7,100 МГц, 1 кГц шаг
Режим работы: CW, USB, LSB
