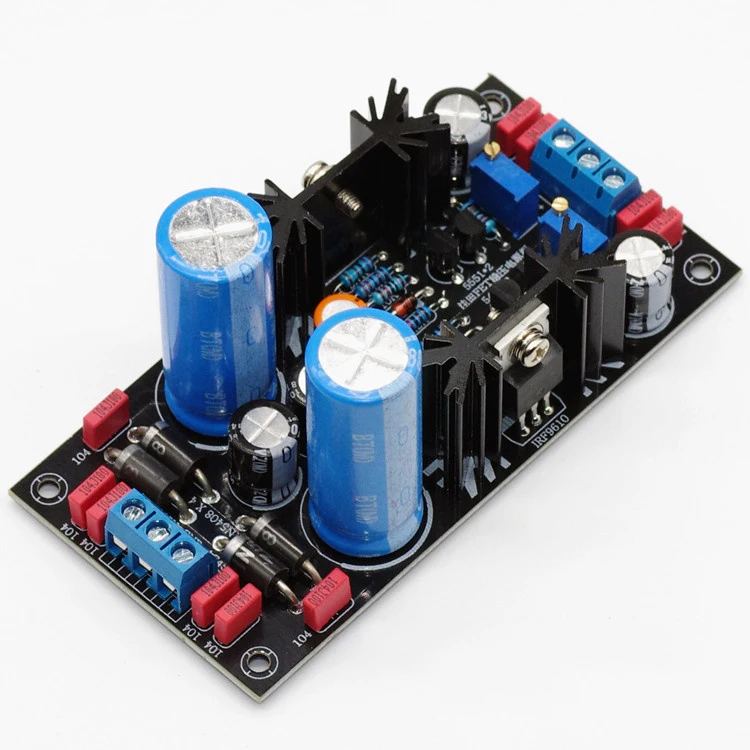

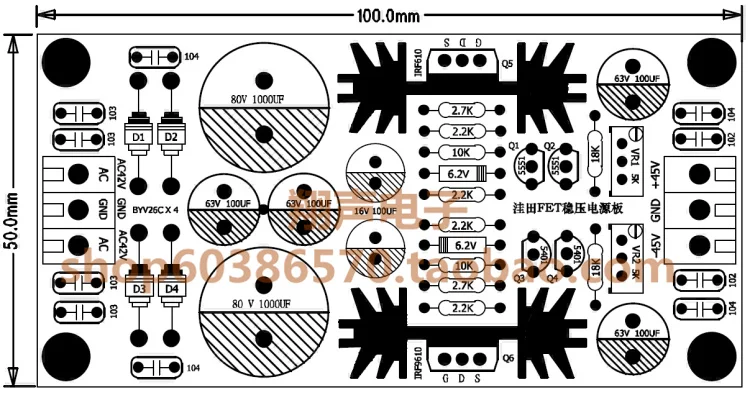

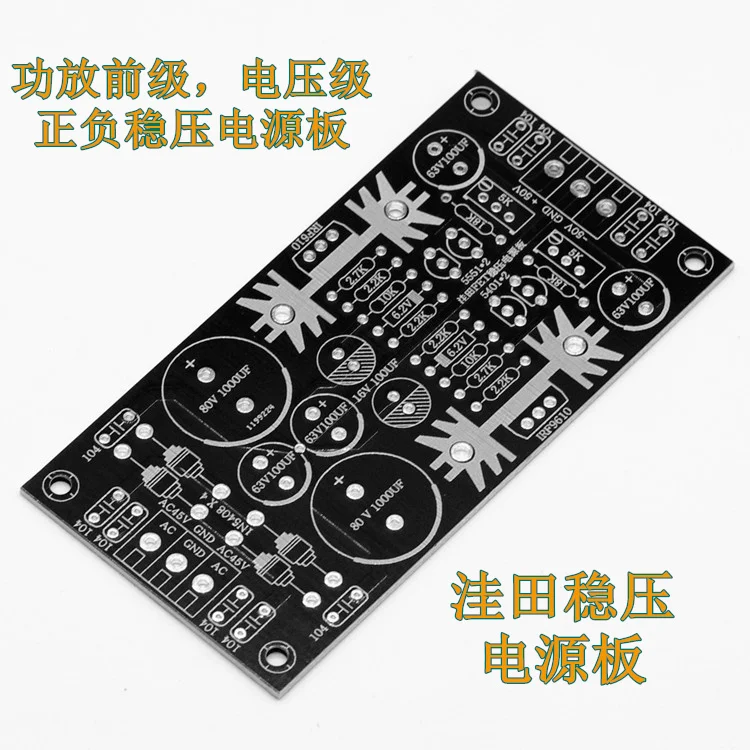

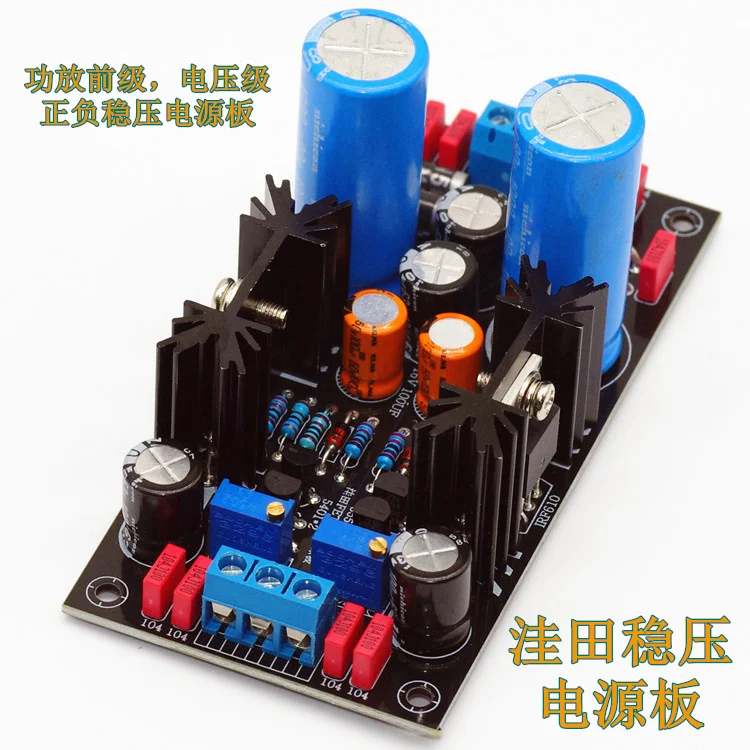

Watian FET Высоковольтная плата постоянного тока с регулируемым питанием подходит для передней части усилителя мощности с 45-60V высоковольтным источником питания. Вход состоит из трех проводов с двумя 40 В и двумя 55 в, а выход регулируется от плюс или минус 40 В до 60 В. Высококачественные компоненты, известные схемы машины, сопоставимые с чистой мощностью Батареи, принцип цепи-это Схема регулятора напряжения FET, пожалуйста, посмотрите схему схемы для получения подробной информации, спецификация PCB FR4 двухсторонняя 50 × 100 мм, подходит для установки небольшого пространства.

Принцип Watian FET Регулируемый источник питания:

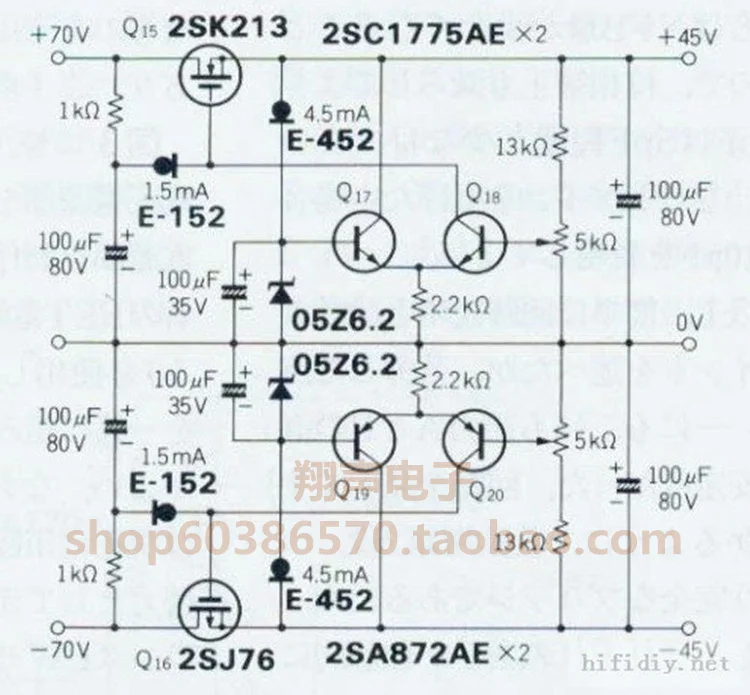

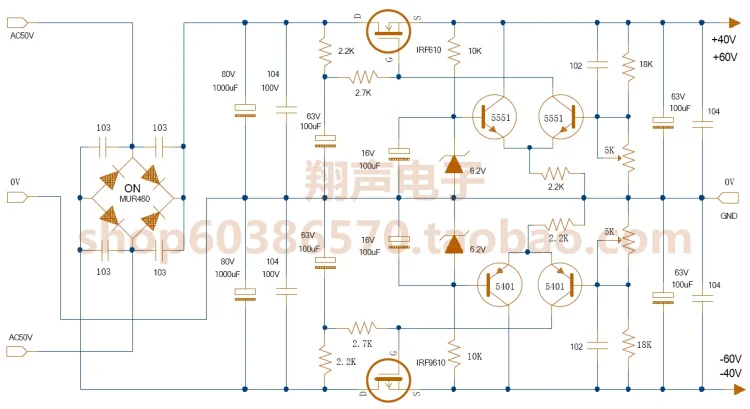

После того, как напряжение переменного тока выпрямляется и фильтруется, получено напряжение постоянного тока. IRF9610/610-это трубка VMOSFET, которая используется в качестве регуляторной трубки для положительных и отрицательных источников питания. 2N5551/5401 и периферические компоненты представляют собой дифференциальную схему выборки и усиления трубки VMOSFET. В регулятор напряжения трубки обеспечивает 6,2 V ссылка для цепи. Напряжение, его резистор с ограничением тока первоначально был трубкой постоянного тока, потому что он был прекращен, и выдерживаемое напряжение обычно составляет 20-50 в, так что выходное напряжение ограничено (всего около 35 в). Теперь после перехода на резистор выходное напряжение может быть ограничено трубкой постоянного тока, И 102 отзывы конденсаторы ускорения добавляются к цепи для дальнейшего уменьшения высокочастотного внутреннего сопротивления и обеспечения скорости. После модификации, эффект на цепи является минимальным, даже если он 80V регулируемой выходной мощности, это не трудно. Эта схема в основном адаптируется к передовому усилителю мощности этапа усиления напряжения, который самостоятельно регулируется и поставляется.
