Келли контроллер KLS7245N 40V-72V 350A PEAK синусоидальный бесщеточный двигателя для

Келли контроллер KLS7245N 40V-72V 350A PEAK синусоидальный бесщеточный двигателя для

Это специальный дизайн для QS BLDC контроллер двигателя для конверсионных комплектов, Который может соответствовать QS мотор эпицентра.

Если вам нужны другие модели, пожалуйста, свяжитесь с продавцом, чтобы получить решение.

Ключевые особенности

1). Очень легко подключить

2). Может сочетаться с почти бесщеточным двигателем постоянного тока

3). Гарантия качества (как правило, нет проблем после продажи)

4). Программируемый

Настраиваемый диапазон напряжения батареи, B +. Максимальный рабочий диапазон: от 40 В до 80 в.

Предел тока двигателя, 30 секунд: 350А.

Предел тока двигателя, непрерывный: 100A.

Частота работы: 10 кГц или 20 кГц.

Ток батареи в режиме ожидания: <0,5 мА.

Ток подачи датчика 5 В или 12 В: 40 мА.

Диапазон напряжения питания контроллера: PWR, от 40 В до 90 в для контроллеров, рассчитанных на равное или менее 72 В.

Ток подачи, PWR, 30mA типичный.

Настраиваемый диапазон напряжения батареи, B +. Максимальный рабочий диапазон: 30V до 1,25 * Номинальное напряжение.

Стандартный вход дроссельной заслонки: 0-5 вольт (3 провода резистивный горшок), 1-4 вольт (зал активной дроссельной заслонки).

Вход дроссельной заслонки: 0-5 вольт. Можно использовать 3-проволочный горшок для того чтобы произвести 0-5V сигнала.

Полный рабочий диапазон температур: 0 ℃ до 70 ℃ (температура MOSFET).

Диапазон рабочих температур: от-40 ℃до 100 ℃ (температура MOSFET).

Максимальный ток батареи: настраиваемый

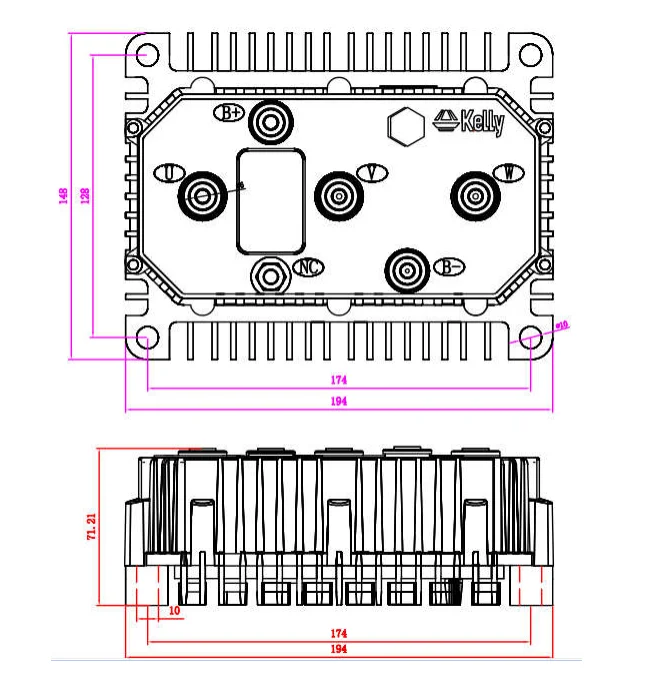

2. Чертеж контроллера:

Вот чертеж нашего обычного контроллера QSKLS7245N, 194 мм * 148 мм * 71,21 мм

3. КИнтерфейс программного обеспечения контроллера elly

Вот четкий и простой интерфейс программного обеспечения регулировки.

DJ7091Y-2.3-11 определение штифта

(14) REV_SW: вход обратного переключателя. Оранжевый

(6) RTN: возврат сигнала или возврат источника питания. Черный

(12) FWD: переключатель вперед или может быть включен в качестве функции высокоскоростного переключателя. Белый

(11) 12V:12 В источник красного цвета

(25) 12V размыкающий переключатель. Желтоватый

(22) Эко: функция низкоскоростного переключателя. Синий

(33)CAN-H: зеленоватый (опционально)

(7) ШИМ: блок питания контроллера (вход). Розовый

(34)CAN-L: коричневое (опционально)

DJ7091Y-2.3-21 определение штифта

(15) Micro_SW: вход переключателя дроссельной заслонки. Серый

(3) дроссельная заслонка: аналоговый вход дроссельной заслонки, 0-5 В. Темно-зеленый

(20) RTN: возврат сигнала. Черный

(8) счетчик: копия сигнала датчиков Холла. Темно-серый

(4) 5 В: 5 В выходная мощность, <40 мА. Фиолетовый

(2) Brake_AN: тормозная переменная regen или функция Boost. Коричневый

DJ7061Y-2.3-21 определение штифта

(21) RTN: возврат сигнала. Черный

(1) Температура: датчик температуры двигателя. Раддл.

(5) 5 В: 5 В выходная мощность,<40 мА. Фиолетовый

(18) зал А: фаза зала А. Желтый

(17) зал B: фаза зала B. Темно-зеленый

(16) зал C: фаза зала C. Темно-синий

Примечания:

1. Все контакты RTN соединены внутри.

2. Функция счетчика заключается в копировании любого из датчиков Холла.

3. Переключатель на 12 В активен. Открытый переключатель неактивен.

4. Управление F-N-R и три функции скорости не могут использоваться одновременно.

Используется тот же штырь, что и pin12 = FWD

Пожалуйста, сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к двигателю и другим частям.

5. Вопросы перед заказом

1). Если вы хотите купить контроллер отдельно, пожалуйста, сообщите нам параметры вашего подходящий двигатель?

Например, напряжение двигателя, мощность, скорость...

2). Если вам нужны какие-либо другие специальные функции для этого контроллера, пожалуйста, свяжитесь с нами. Спасибо!

Если вас интересует больше моделей контроллера, пожалуйста, обратитесь к таблице данных ниже и нажмите на гиперссылку изображения.

Келли кл S-N бесщеточный контроллер двигателя

Модель

Ток 30 секунд (Amp)

Непрерывный ток (Amp)

Напряжение (Вольт)

KLS7212N

160A

60А

30-72 в

KLS7215N

180A

70а

30-72 в

KLS6018N

220а

80а

30-60 в

KLS7218N

220а

80а

30-72 в

KLS7222N

250А

80а

30-72 в

KLS7230N

270A

90А

30-72 в

KLS6030N

270A

90А

30-60 в

KLS7245N

350A

100А

30-72 в

KLS7250N

380A

110а

30-72 в

Модель 60 в: диапазон напряжения аккумуляторов-30 в-80 В.

Модель 72 в: диапазон напряжения батареи 30-90 В.
