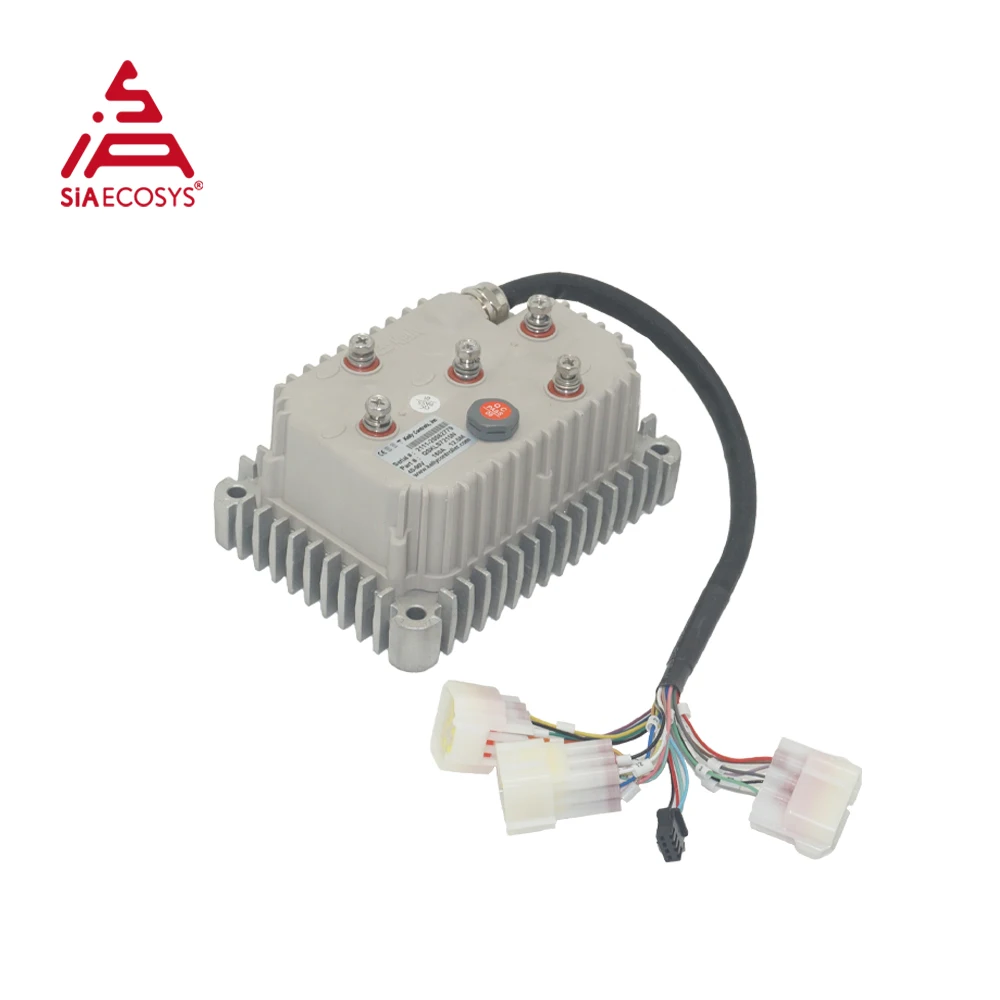

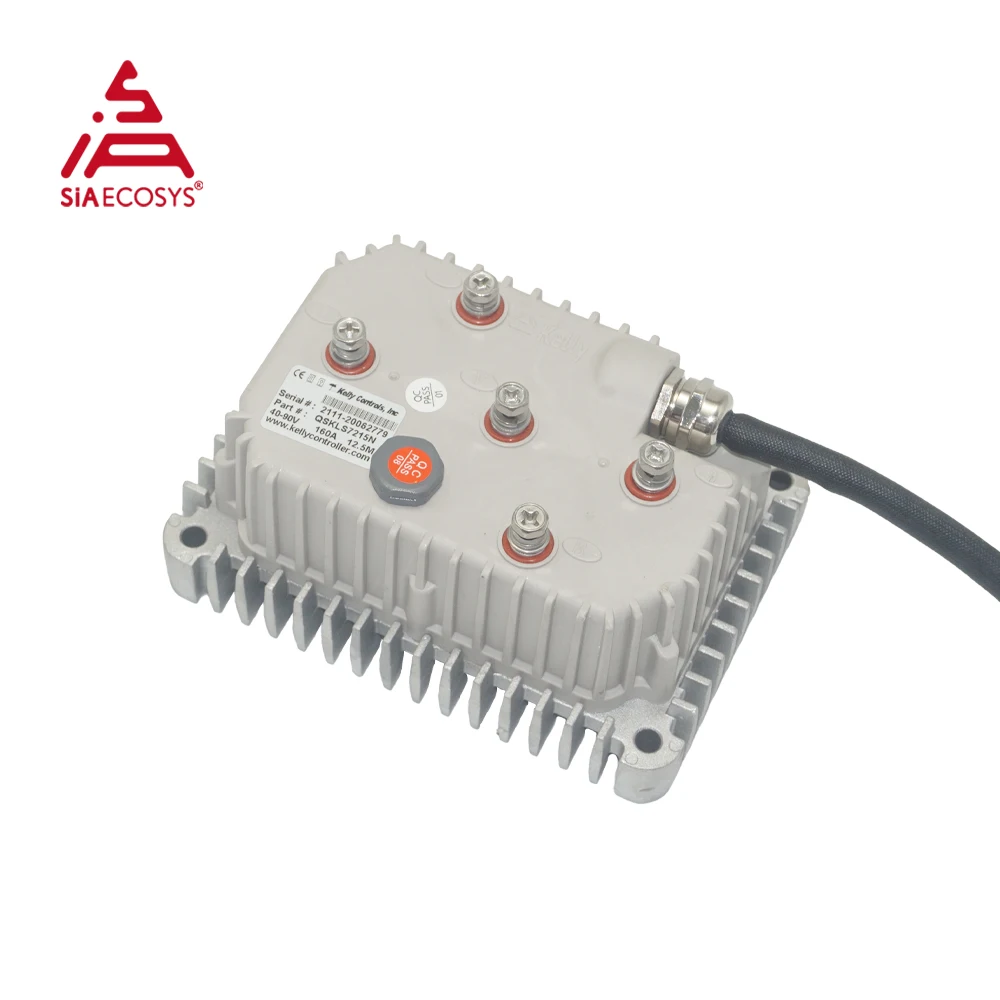

Контроллер QS Kelly KLS7215N 40-72 в бесщеточный синусоидальный волновой двигатель для

Контроллер QS Kelly KLS7215N 40-72 в бесщеточный синусоидальный волновой двигатель для

Это специальный дизайн для QS BLDC контроллер двигателя для конверсионных комплектов, Который может соответствовать QS мотор эпицентра.

Если вам нужны другие модели, пожалуйста, свяжитесь с продавцом, чтобы получить решение.

Ключевые особенности

1). Очень легко подключить

2). Может сочетаться с почти бесщеточным двигателем постоянного тока

3). Гарантия качества (как правило, нет проблем после продажи)

4). Программируемый

Настраиваемый диапазон напряжения батареи, B +. Максимальный рабочий диапазон: от 40 В до 80 в.

Предел тока двигателя, 30 секунд: 180A.

Предел тока двигателя, непрерывный: 70A.

Частота работы: 10 кГц или 20 кГц.

Ток батареи в режиме ожидания: <0,5 мА.

Ток подачи датчика 5 В или 12 В: 40 мА.

Диапазон напряжения питания контроллера: PWR, от 40 В до 90 в для контроллеров, рассчитанных на равное или менее 72 В.

Ток подачи, PWR, 30mA типичный.

Настраиваемый диапазон напряжения батареи, B +. Максимальный рабочий диапазон: 30V до 1,25 * Номинальное напряжение.

Стандартный вход дроссельной заслонки: 0-5 вольт (3 провода резистивный горшок), 1-4 вольт (зал активной дроссельной заслонки).

Вход дроссельной заслонки: 0-5 вольт. Можно использовать 3-проволочный горшок для того чтобы произвести 0-5V сигнала.

Полный рабочий диапазон температур: 0 ℃ до 70 ℃ (температура MOSFET).

Диапазон рабочих температур: от-40 ℃до 100 ℃ (температура MOSFET).

Максимальный ток батареи: настраиваемый

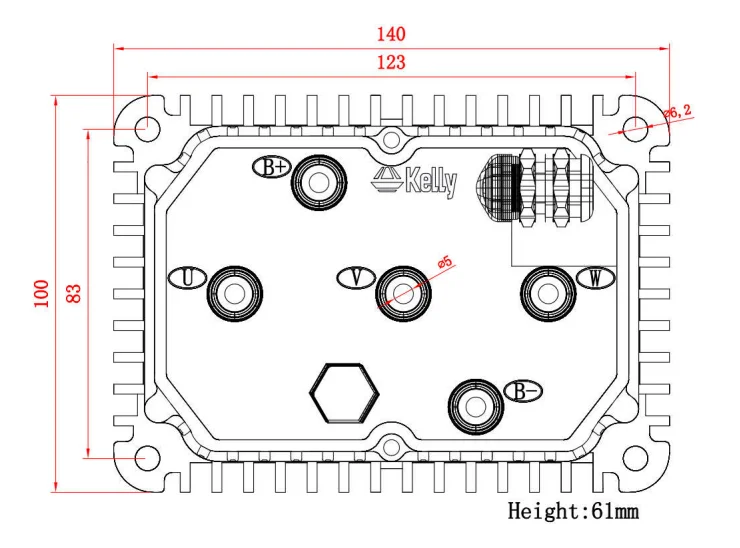

2. Чертеж контроллера:

Вот чертеж нашего обычного контроллера QSKLS7215N, 140 мм * 100 мм * 61 мм

3. КИнтерфейс программного обеспечения контроллера elly

Вот четкий и простой интерфейс программного обеспечения регулировки.

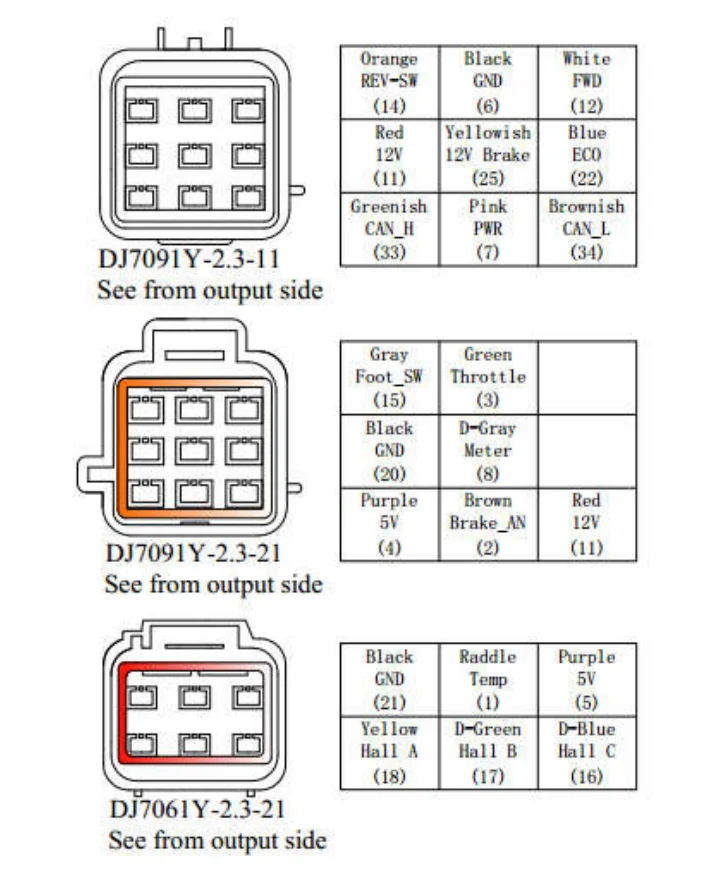

DJ7091Y-2.3-11 определение штифта

(14) REV_SW: вход обратного переключателя. Оранжевый

(6) RTN: возврат сигнала или возврат источника питания. Черный

(12) FWD: переключатель вперед или может быть включен в качестве функции высокоскоростного переключателя. Белый

(11) 12V:12 В источник красного цвета

(25) 12V размыкающий переключатель. Желтоватый

(22) Эко: функция низкоскоростного переключателя. Синий

(33)CAN-H: зеленоватый (опционально)

(7) ШИМ: блок питания контроллера (вход). Розовый

(34)CAN-L: коричневое (опционально)

DJ7091Y-2.3-21 определение штифта

(15) Micro_SW: вход переключателя дроссельной заслонки. Серый

(3) дроссельная заслонка: аналоговый вход дроссельной заслонки, 0-5 В. Темно-зеленый

(20) RTN: возврат сигнала. Черный

(8) счетчик: копия сигнала датчиков Холла. Темно-серый

(4) 5 В: 5 В выходная мощность, <40 мА. Фиолетовый

(2) Brake_AN: тормозная переменная regen или функция Boost. Коричневый

DJ7061Y-2.3-21 определение штифта

(21) RTN: возврат сигнала. Черный

(1) Температура: датчик температуры двигателя. Раддл.

(5) 5 В: 5 В выходная мощность,<40 мА. Фиолетовый

(18) зал А: фаза зала А. Желтый

(17) зал B: фаза зала B. Темно-зеленый

(16) зал C: фаза зала C. Темно-синий

Примечания:

1. Все контакты RTN соединены внутри.

2. Функция счетчика заключается в копировании любого из датчиков Холла.

3. Переключатель на 12 В активен. Открытый переключатель неактивен.

4. Управление F-N-R и три функции скорости не могут использоваться одновременно.

Используется тот же штырь, что и pin12 = FWD

Пожалуйста, сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к двигателю и другим частям.

5. Вопросы перед заказом

1). Если вы хотите купить контроллер отдельно, пожалуйста, сообщите нам параметры вашего подходящий двигатель?

Например, напряжение двигателя, мощность, скорость...

2). Если вам нужны какие-либо другие специальные функции для этого контроллера, пожалуйста, свяжитесь с нами. Спасибо!

Если вас интересует больше моделей контроллера, пожалуйста, обратитесь к таблице данных ниже и нажмите на гиперссылку изображения.

Келли кл S-N бесщеточный контроллер двигателя

Модель

Ток 30 секунд (Amp)

Непрерывный ток (Amp)

Напряжение (Вольт)

KLS7212N

160A

60А

30-72 в

KLS7215N

180A

70а

30-72 в

KLS6018N

220а

80а

30-60 в

KLS7218N

220а

80а

30-72 в

KLS7222N

250А

80а

30-72 в

KLS7230N

270A

90А

30-72 в

KLS6030N

270A

90А

30-60 в

KLS7245N

350A

100А

30-72 в

KLS7250N

380A

110а

30-72 в

Модель 60 в: диапазон напряжения аккумуляторов-30 в-80 В.

Модель 72 в: диапазон напряжения батареи 30-90 В.
