Обновленная карта управления Mach3 обновление Nvem Ec500 3/4/5/6 Axis Ethernet для фрезерного

Обновленная карта управления Mach3 обновление Nvem Ec500 3/4/5/6 Axis Ethernet для фрезерного

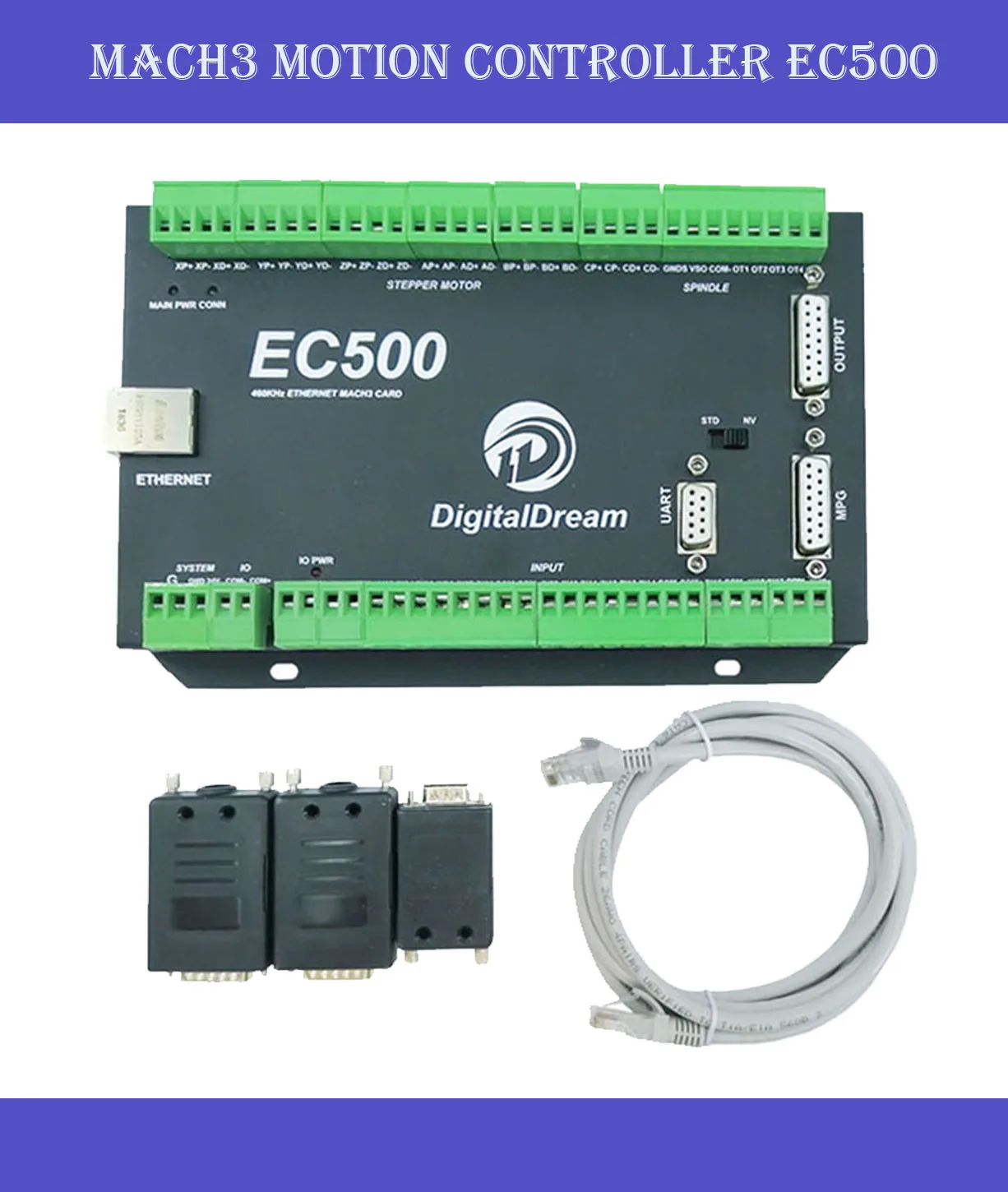

Посылка продукта

Плата управления движением-1 шт. Соединительный кабель-3 шт. клеммы-1 шт.

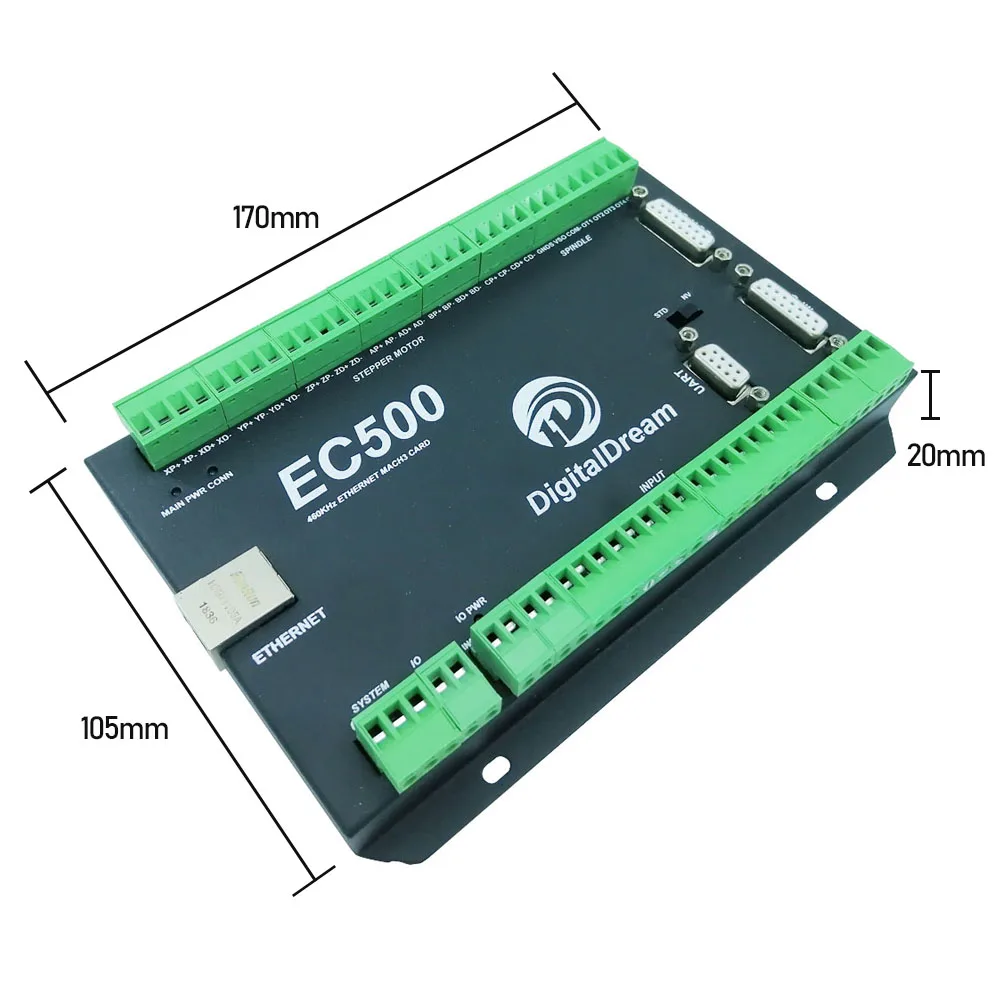

Физическая установка устройства (единица измерения: мм)

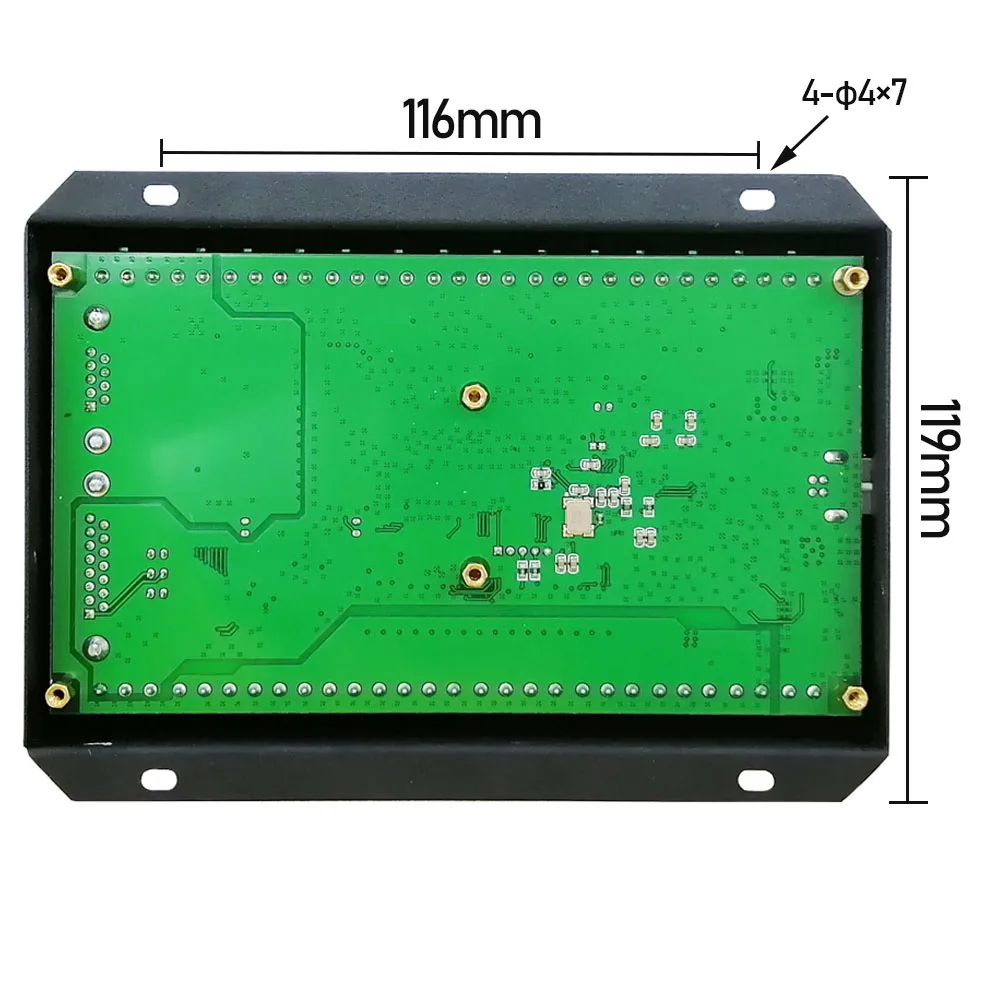

Контроллер движения EC500 имеет герметичную конструкцию корпуса, есть 4 монтажных отверстия вокруг
Контроллер. Мы можем зафиксировать отверстия диаметром 4 мм в шкафу и установить контроллер в шкаф

Блок питания контроллера EC500

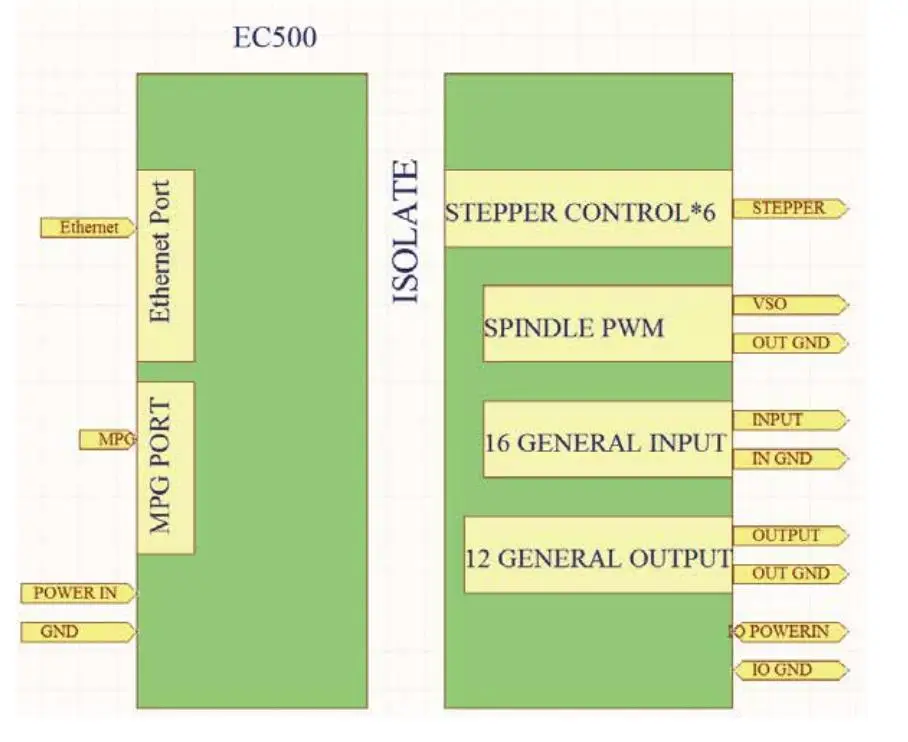

Решение питания в области промышленной автоматизации всегда очень сложно, есть много GND, теперь мы описываем структуру силовой структуры, как показано ниже:
Вход источника питания и порт Ethernet совместно используют общий GND, шаговый модуль управления, модуль ввода и вывода, модуль управления шпинделя и порт MPG совместно используют общий GND, между двумя секциями есть фотоэлектрическая изоляция. Внутри платы есть GND как обычный-нет необходимости подключать внешний источник питания.

Описание проводов и портов

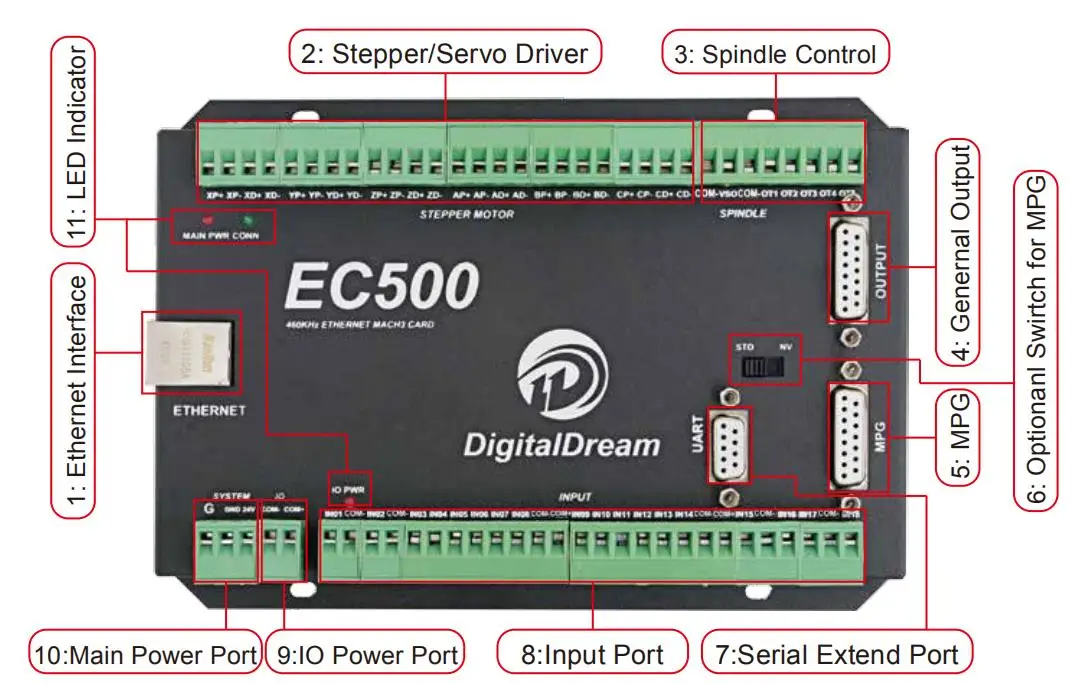

На следующем рисунке показаны основные соединения нашего устройства. Мы будем описывать один за другим на следующих страницах. Вот:
1: интерфейс связи Ethernet к ПК
2: шаговый/Серводвигатель Соединительный порт
3: выходной порт управления шпинделя
4 : Gerneral выходной интерфейс
5: порт MPG
6: функциональный переключатель для MPG: Стандартный MPG или цифровой Dream MPG
7: последовательный Расширенный порт
8: входной порт: ограничение/дома/зонд и так далее
9: порт питания IO
10: главный порт питания
11: светодиодный индикатор питания и связи

Интерфейс связи Ethernet к ПК

Для настройки сети на стороне компьютера есть два способа для нашего устройства:
1) Настройка с прямым подключением к Сетевой карте LAN;
2) Настройка с подключением через переключатель/маршрутизатор

Установка с прямым подключением к Сетевой карте LAN.

Сначала Подключите контроллер EC500 к ПК с помощью кабеля ethernet.

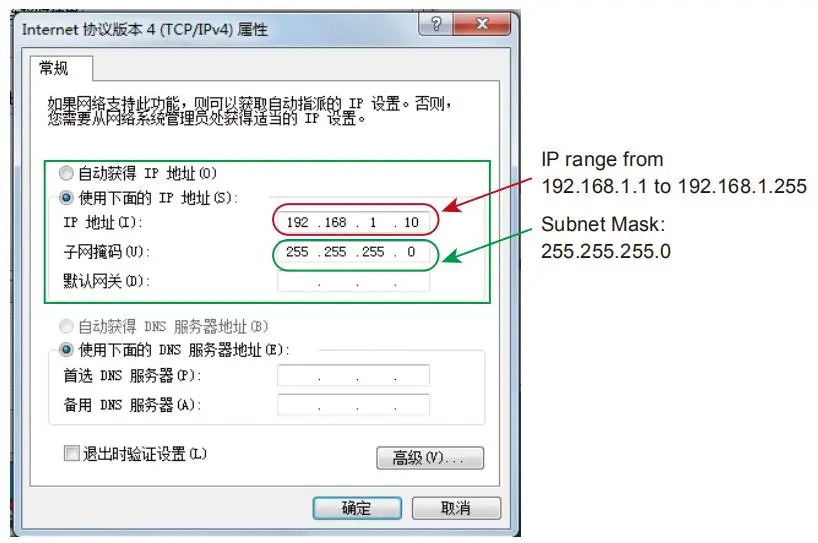

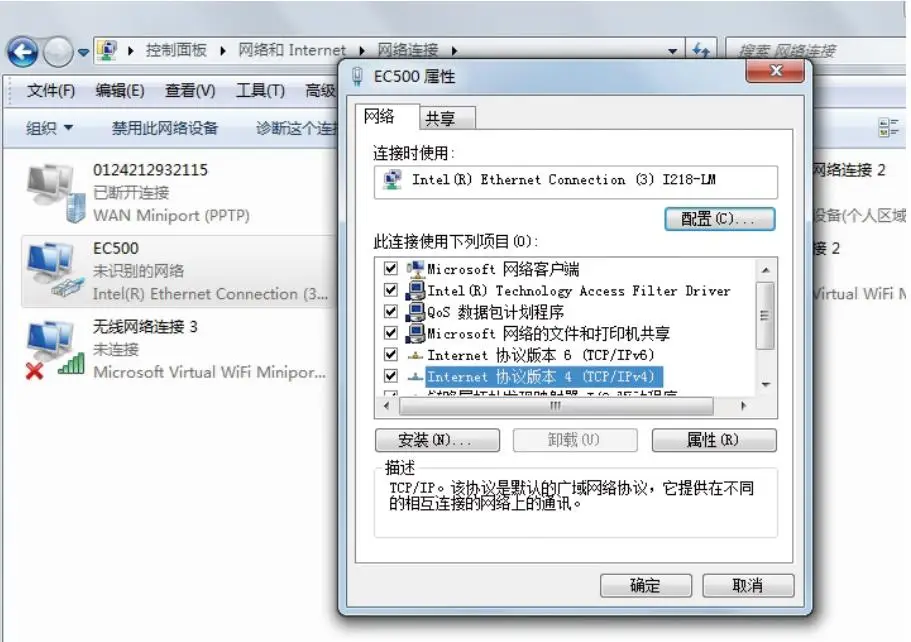

Для установки соединения с прямым подключением кабеля нажмите на имя подключения и на всплывающее окно
В окне нажмите кнопку «Свойства». Обратите внимание, что для этого действия, чтобы работать, пользователь должен иметь менеджера
Права аккаунта inWindows. Панель управления-> Сеть и Интернет-> Сетевые соединения.
Пожалуйста, не забудьте закрыть брандмауэр компьютера перед подключением.

EC500 Ethernet Настройка связи IP No

Шаговый/Серводвигатель управления интерфейс подключения

Устройство может использоваться для управления станками с шаговым управлением
Или Серводвигатель управления с импульсными и направленными интерфейсами
До 6 осей.

Выходной порт управления шпинделя

Показано, No.3 клеммный блок предназначен для управления шпинделем. Мы определяем интерфейс слева: COM-,VSO,COM-,OUT1,OUT2,OUT3,OUT4,OUT5. Они являются заземлением выхода, регулировкой скорости напряжения, заземлением выхода, цифровым output1, цифровым output2, цифровым output3, цифровым output4, цифровым output5.
Возьмите инвертор Nowforeuer в качестве примера. Выход управления шпинделем и соединение инвертора показали, как показано на рисунке. Шпиндель управления X1 по часовой стрелке работает и останавливается, AIN1 модифицирует Скорость вращения шпинделя. Если нам нужно управлять шпинделем против часовой стрелки, запуск и остановка, нам нужно подключить X2 к OUT2.

Общий выходной интерфейс

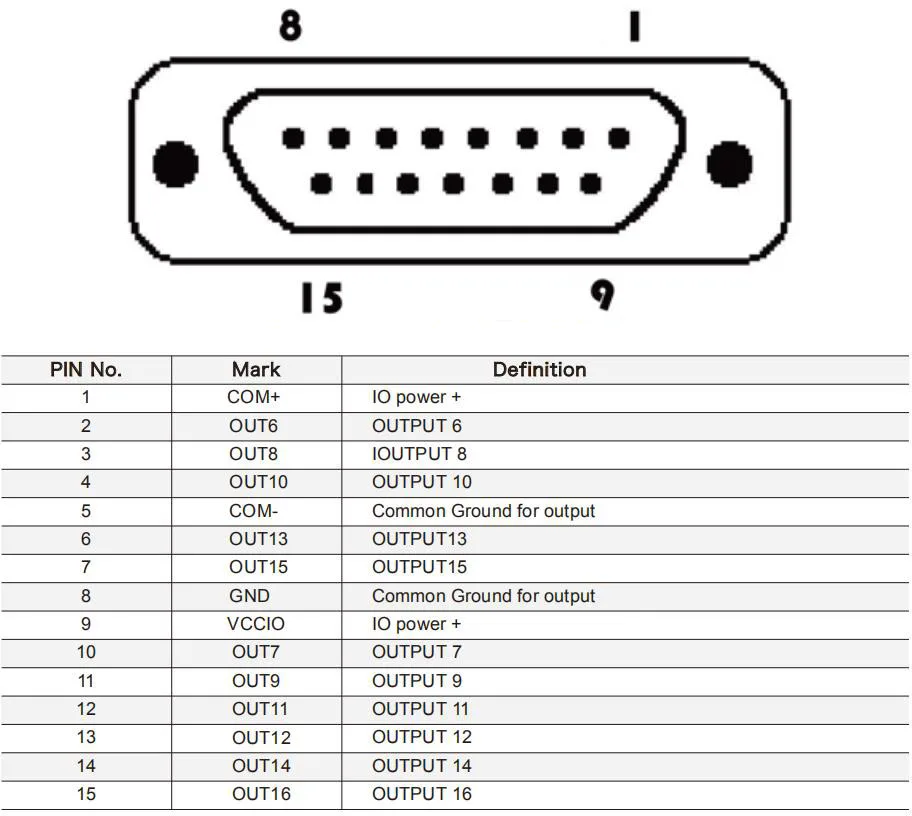

Показано. Помеченный номер 4 является общим выходным интерфейсом. Это порт DB15.

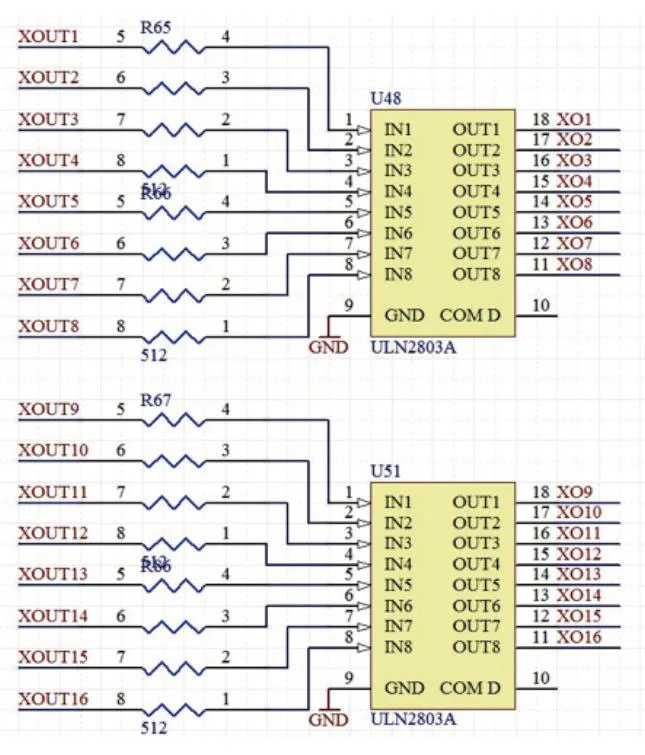

Внутренняя структура выходного порта

Сплошное соединение воспроизведения

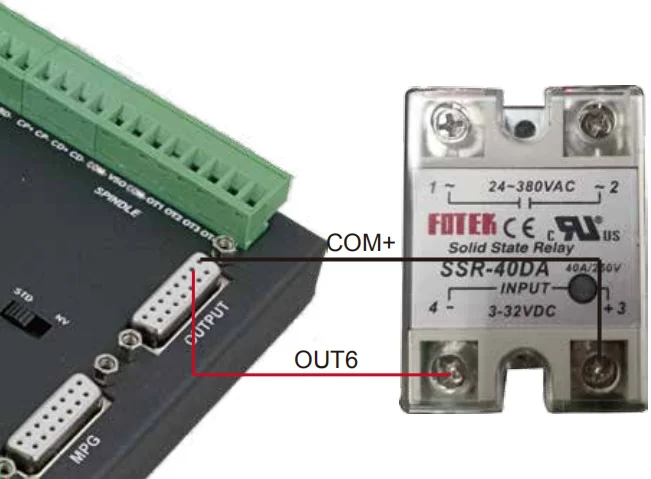

Общий выходной интерфейс имеет встроенный релейный привод, который может быть непосредственно подключен к менее чем 100 мА реле. Для проводки с реле, с использованием выхода 6(Pin No.2).

Светодиодный индикатор для питания и связи с программным обеспечением Mach 3

Есть 3 светодиодных индикатора для питания контроллера, IO power и communicai ton С Mach3 соответственно.
Если контроллер и источник питания IO настроены в правильном направлении, основной Светодиодный источник питания и Светодиодный источник питания IO поворачиваются на красный.
Светодиодный знак «CONN» представляет статус коммуникатора с программным обеспечением Mach3. Если ссылка не была установлена, светодиодный светильник не будет.
