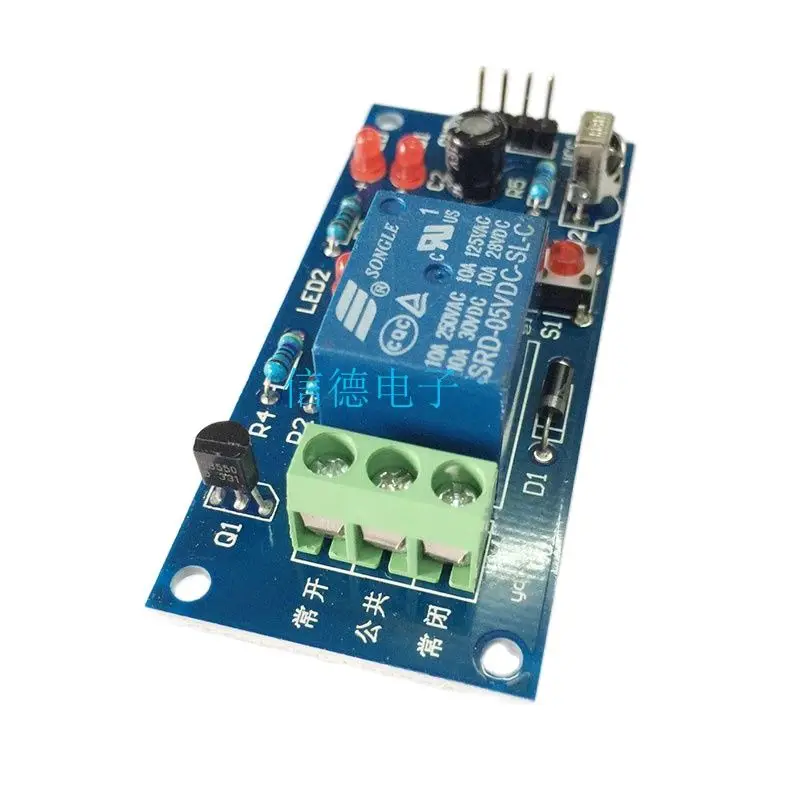

Обучающий инфракрасный пульт дистанционного управления, как следует из названия, может сделать микрокомпьютер с одним чипом запоминающим данные значения ключа дистанционного управления, пусть он контролирует переключатель реле, И через обучение снова, вы можете изменить сохраненные ключевые данные, например, На этот раз вы используете пульт дистанционного управления, если вы хотите использовать клавишу «8» для обучения, вы можете использовать «8» в качестве кнопки управления после успеха, И данные не будут потеряны при выключении питания. Если вы хотите использовать кнопку «9» в качестве управления, вам нужно повторно изучить микроконтроллер и внести изменения. Не поймите эффект, пожалуйста, посмотрите видео выше!

Инструкции по модулю:

1. Включение, проводка правильная, светодиодный индикатор включен, модуль будет работать нормально через 5 секунд, и реле будет работать одновременно!

2. Каждый раз, когда вы нажимаете кнопку S1, реле переключает свое рабочее состояние, ВКЛ или ВЫКЛ, и светильник индикатора включается или выключается одновременно!

3. После успешного обучения инфракрасному пульту дистанционного управления каждый раз, когда вы нажимаете на успешный пульт дистанционного управления (метод дистанционного обучения ниже), реле переключается на рабочее состояние один раз, ВКЛ или ВЫКЛ, И светильник индикатора будет включаться или выключаться одновременно!

Существует два метода дистанционного обучения:

1. Нажмите и удерживайте кнопку S1 более 5 секунд, когда индикатор LED1 включается, это означает, что вы ввели режим обучения, а затем отпустите кнопку S1, И затем нажмите кнопку дистанционного управления, пока индикатор мигает, это означает, что обучение прошло успешно!

2. Используйте пульт дистанционного управления, чтобы прицелиться в инфракрасный приемник модуля, нажмите и удерживайте любую клавишу на пульте дистанционного управления в течение 10 секунд, когда индикатор LED1 включается, это означает, что он пришел в состояние обучения, а затем нажмите кнопку дистанционного управления, пока индикатор мигает, Это означает, что обучение прошло успешно.!

(Чтобы отменить режим обучения, вы можете нажать кнопку S1, когда LED1 включен, или вы можете автоматически выйти из обучения через 30 секунд!)

Теоретическое расстояние составляет около 8-12 метров, но фактическое применение зависит от окружающих факторов окружающей среды и промежуточных препятствий (например, диафрагмы, стекла или других материалов). Принимающая головка принимает HX1838T (очень хорошее качество T версия, не общий эксперимент) используется приемная головка), может получить любые данные кода дистанционного управления на частоте 38K!

Примечание: пульт дистанционного управления большинства бытовых приборов может быть изучен и распознан, но пульт дистанционного управления кондиционером, non-38KHz пульт дистанционного управления не может быть изучен!

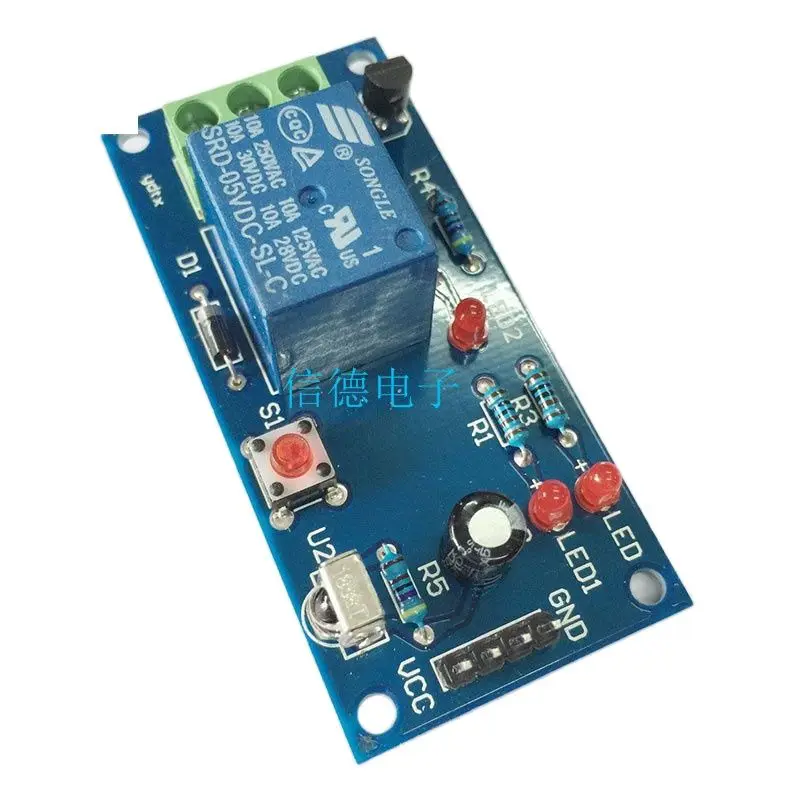

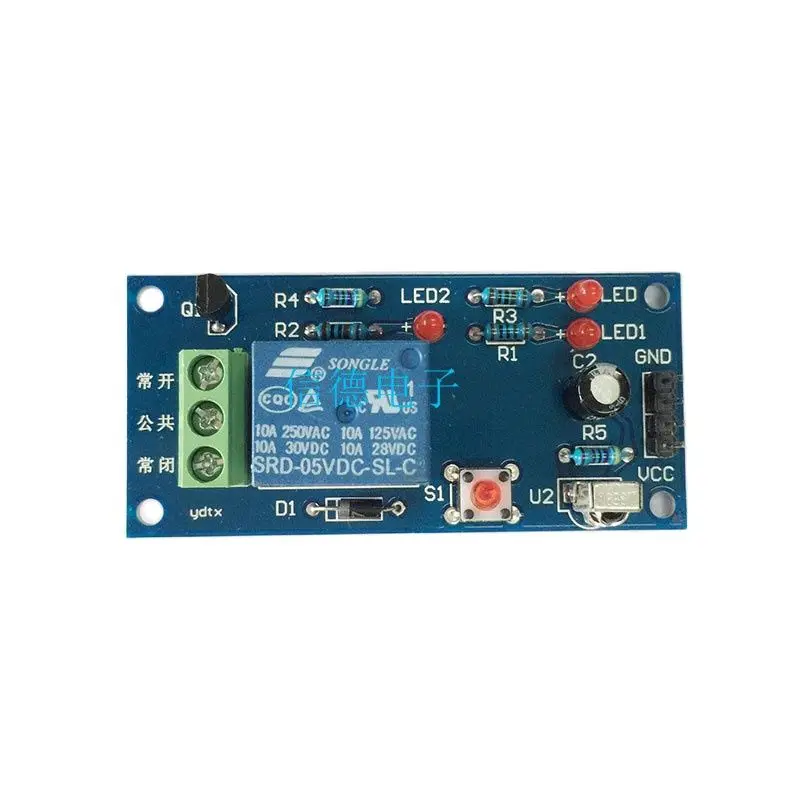

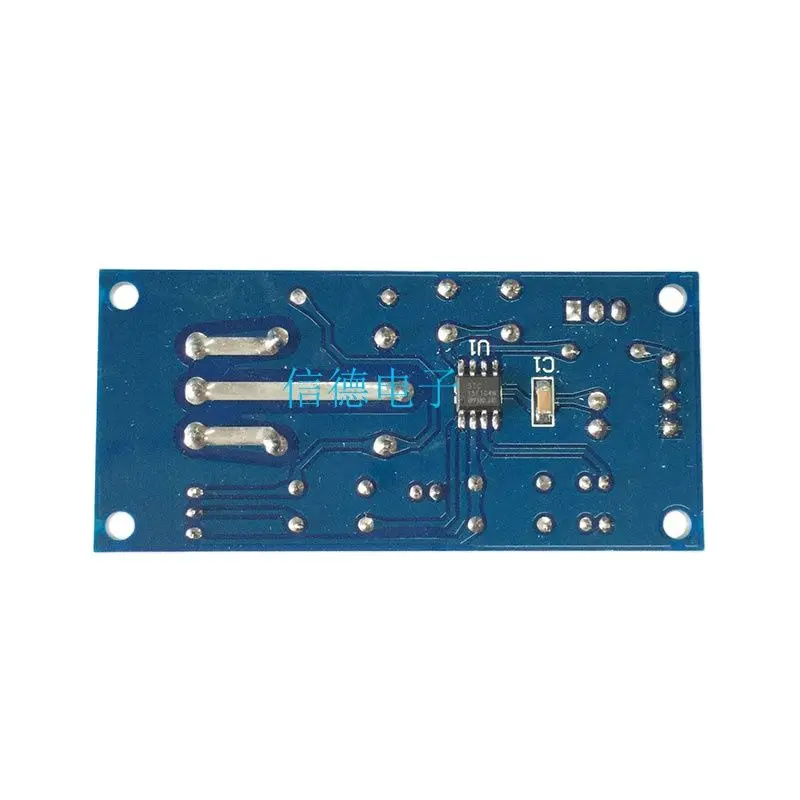

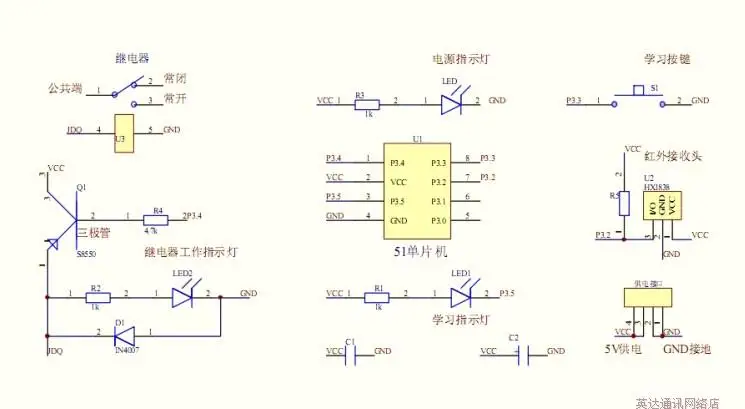

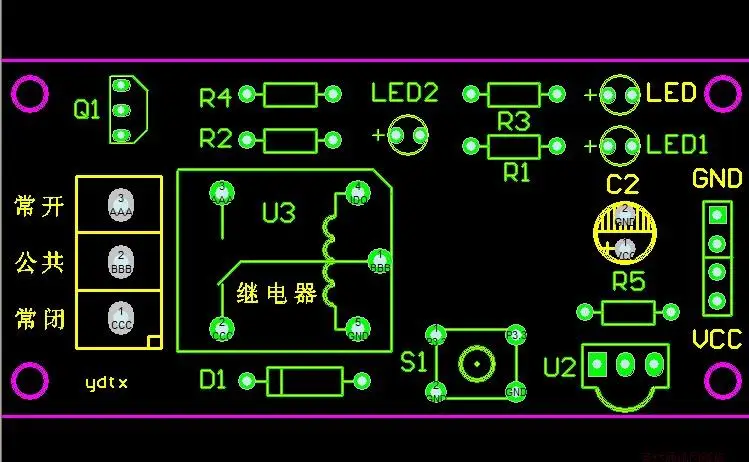

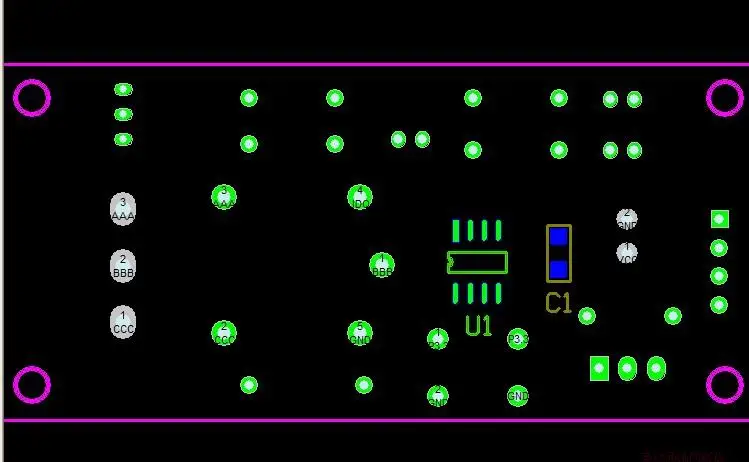

Схематическая схема:

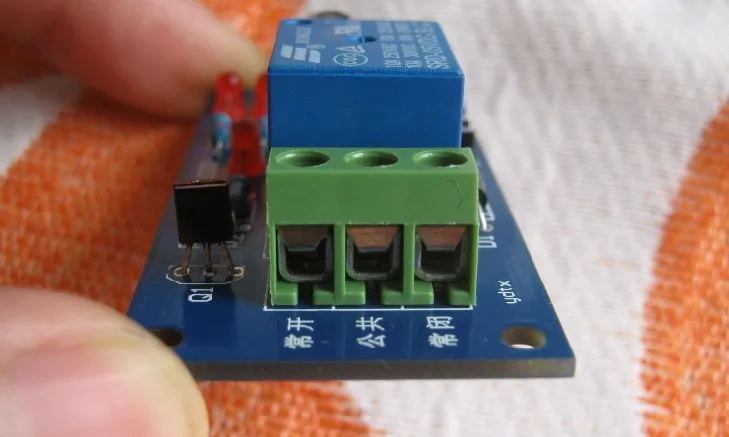

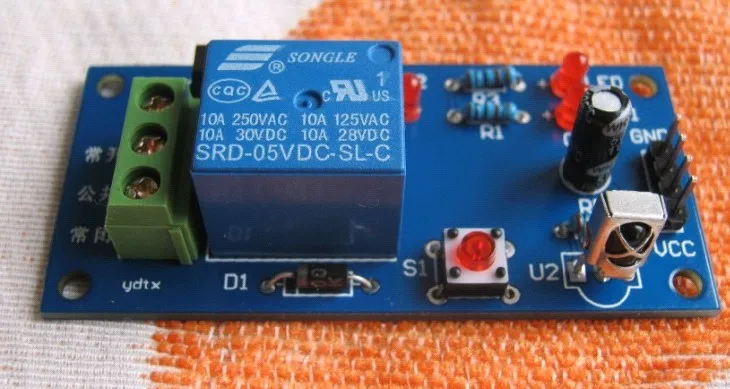

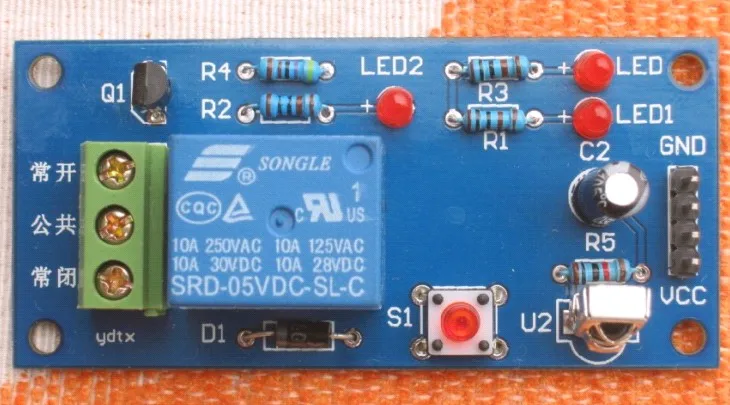

Используя Songle Оригинальное реле 5 в качестве выхода, выход, как правило, открытый нормально закрытый терминал реле изолирован от цепи в плате, которая может осуществить контроль над оборудованием высокого напряжения, такие как 220V электрическое освещение, который может использоваться с помощью сильного тока пользователей. Обычные покупатели не рекомендуются для безопасности. Более 50 в предохранительного напряжения!
