ЧПУ NVUM upgrade Mach3 USB датчик движения UC300 3/4/5/6 осевая плата управления для фрезерного

ЧПУ NVUM upgrade Mach3 USB датчик движения UC300 3/4/5/6 осевая плата управления для фрезерного

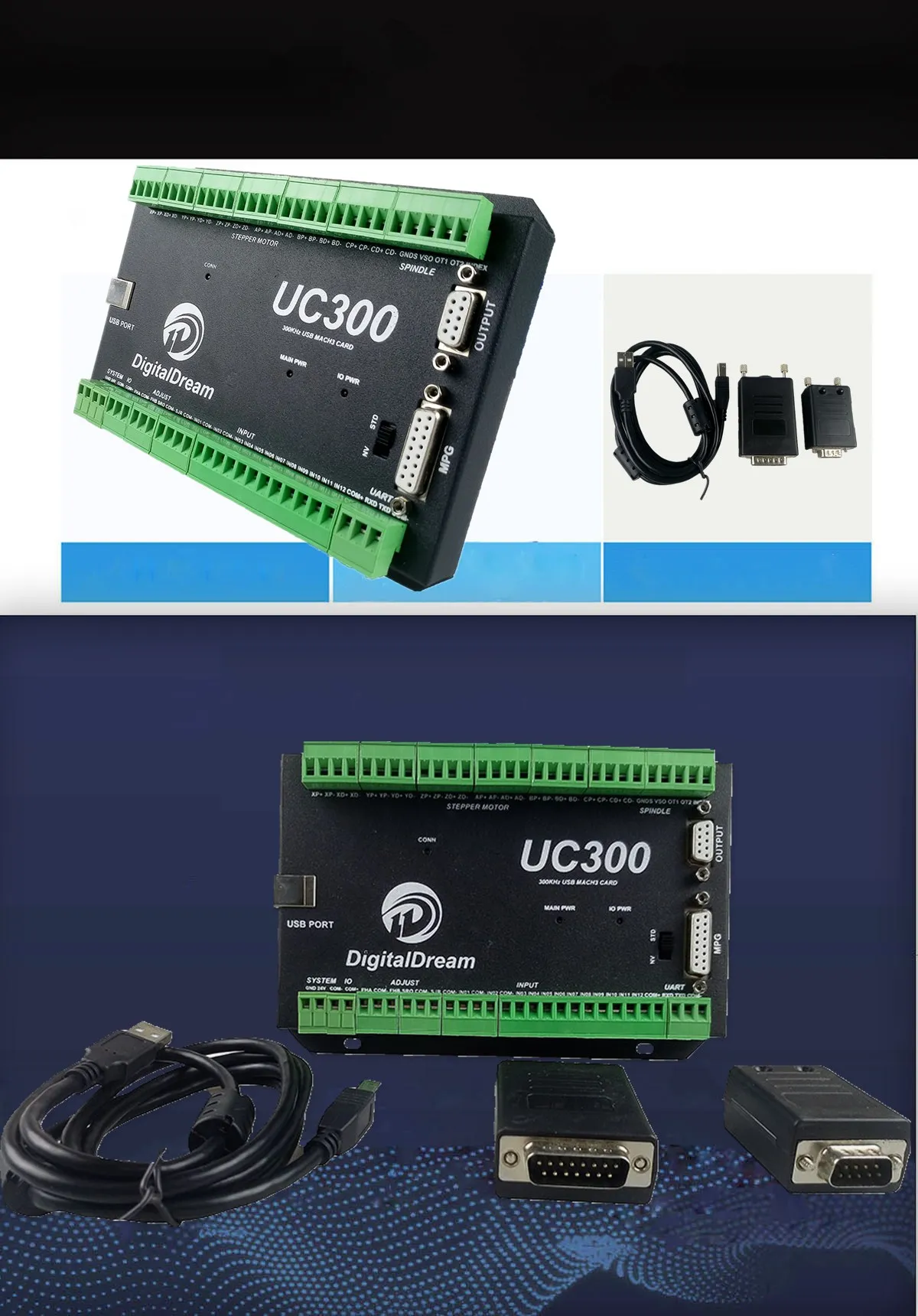

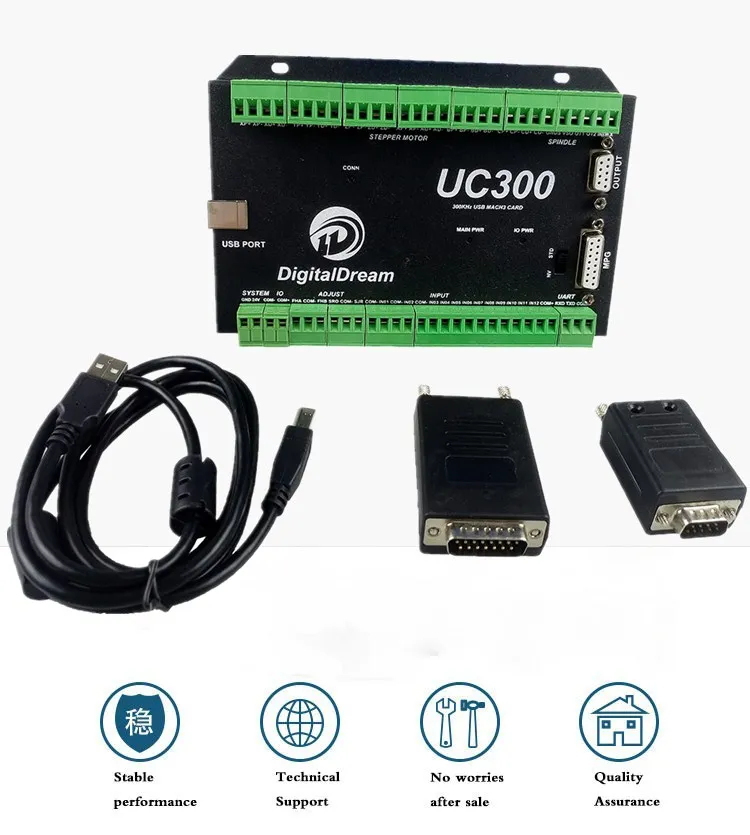

Посылка продукта

1 x Панель управления движением
1 х соединительный кабель
2 x клеммы

Описание товара:

UC300-это внешний контроллер движения высокого качества для Mach3, с usb-портом
Mach 3 программного обеспечения, поддержка стандартного MPG и цифрового Dream MPG. Устройство может общаться с
Подключение к сети управляющего компьютера. Сетевое соединение может быть построено с прямым подключением через USB
Порт.
Компьютер подключается к UC300 через стандартный USB кабель. Это самое лучшее для того чтобы Защитная сообщения
Usb-кабель, чтобы игнорировать помехи.
Устройство может использоваться для управления станками с шаговым или серводвигателем с импульсом и направлением
Интерфейс; Контроллер может выпускать максимум 300 кГц Шаговая частота для каждой оси и может работать с
До 6-axes.контроллер 3-6 осей для пользовательских опций

Особенности:

1) Управление движением 3-6 осей (X,Y,Z,A,B,C) для опции, максимальная выходная частота 300 кГц/ось;
2) usb-связь с программным обеспечением Mach 3;
3) основной источник питания 24VDC, ток должен быть ВЫШЕ 1А;
4) Мощность IO составляет 24VDC вход источника питания, ток должен быть выше 1A (контроллер уже поставляет
Питание для порта IO, больше не требуется внешний источник питания для порта IO);
5) 12 опто-изолированных цифровых входных портов, 10 опто-изолированных цифровых выходных портов;
6) 1 аналоговый выходной порт с регулируемой скоростью 0-10 В для шпинделя (можно изменить на выходной порт PWM);
7) чип управления движением руки;
8) совместим со стандартным MPG, а также с цифровым Dream MPG

Переключатель функции MPG

Определение

Мощность

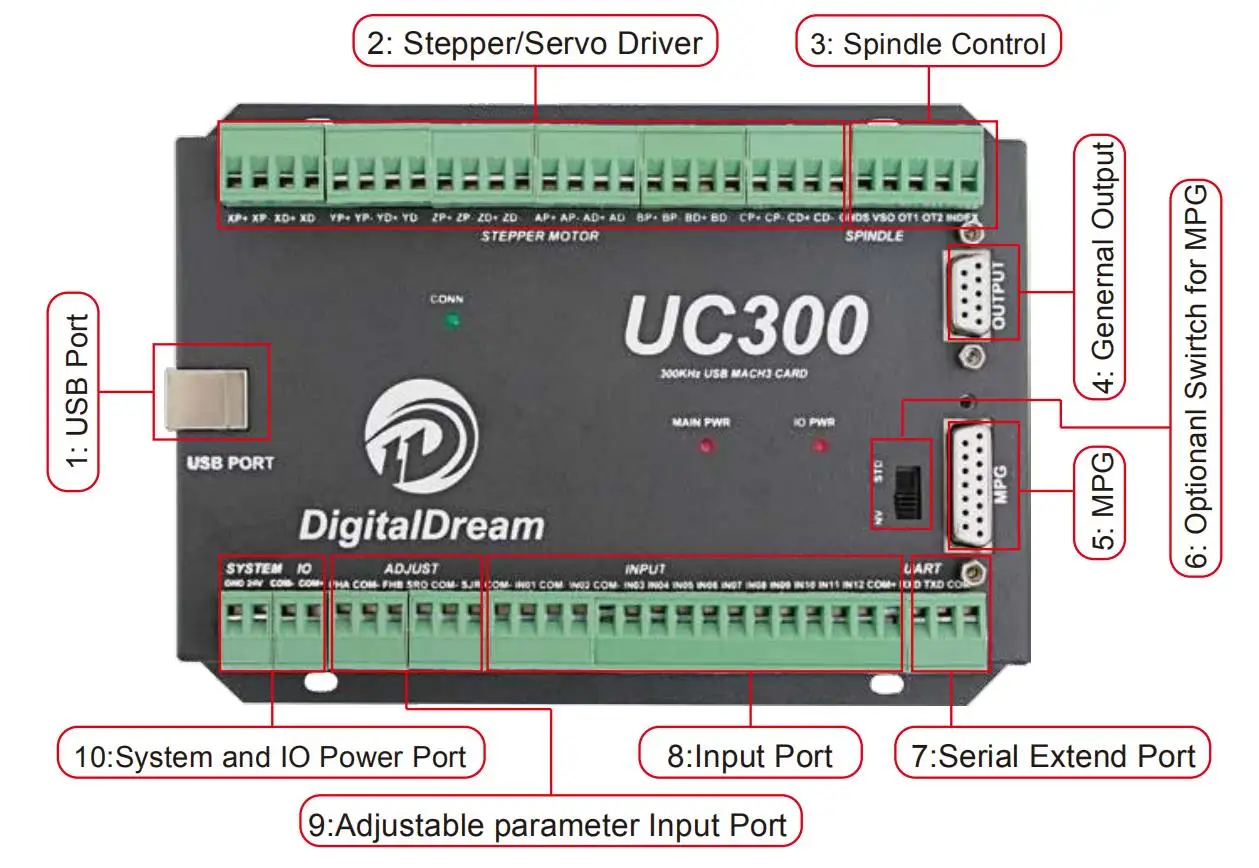

Определение и метод подключения продукта

1: интерфейс USB для ПК
2: шаговый/Серводвигатель Соединительный порт
3: выходной порт управления шпинделя
4 : Gerneral выходной интерфейс

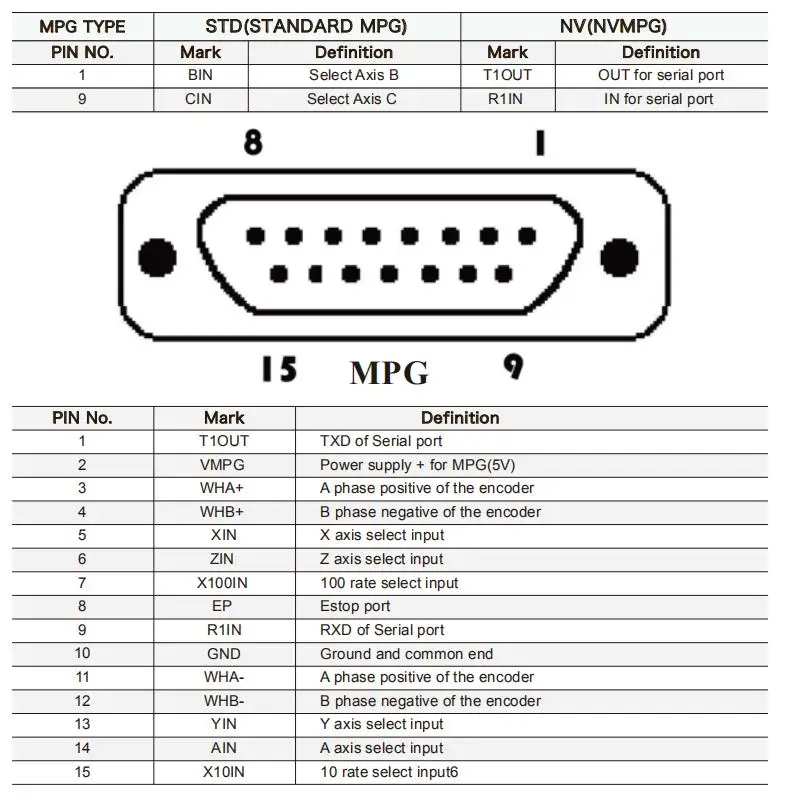

5: порт MPG
6: функциональный переключатель для MPG: Стандартный MPG или цифровой Dream MPG
7: последовательный Расширенный порт
8: входной порт: ограничение/дома/зонд и так далее
9: регулируемый входной порт параметра
10: основная система и порт питания IO

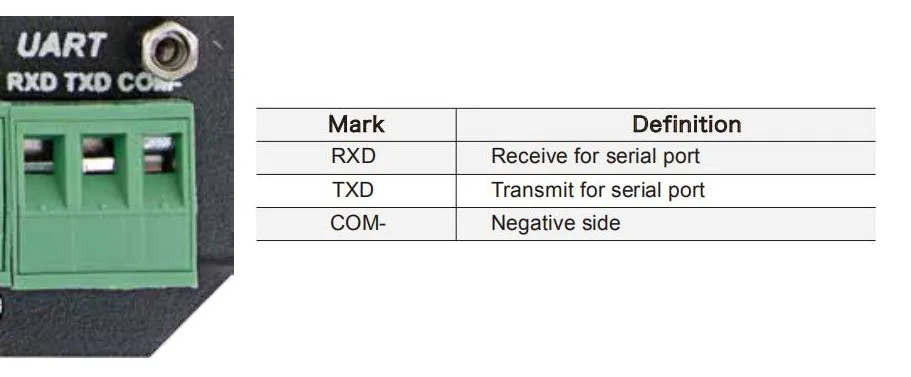

Порт последовательного расширения

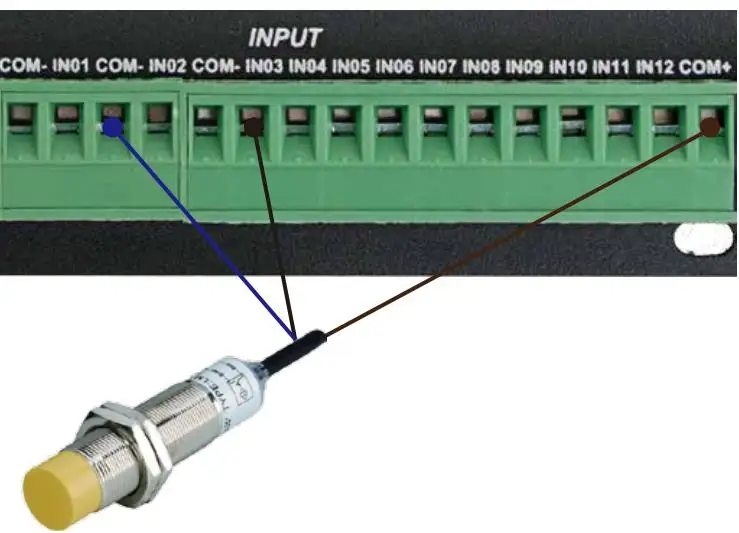

Прочие входные соединения переключателя

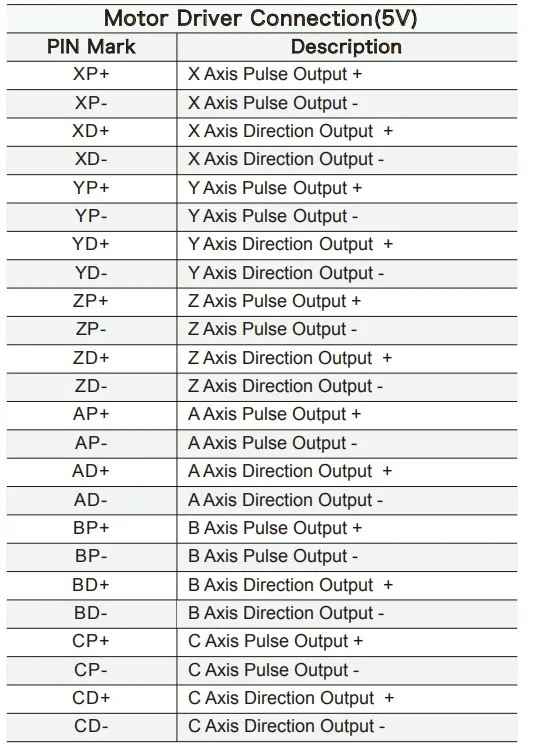

Интерфейс управления Сервоприводом

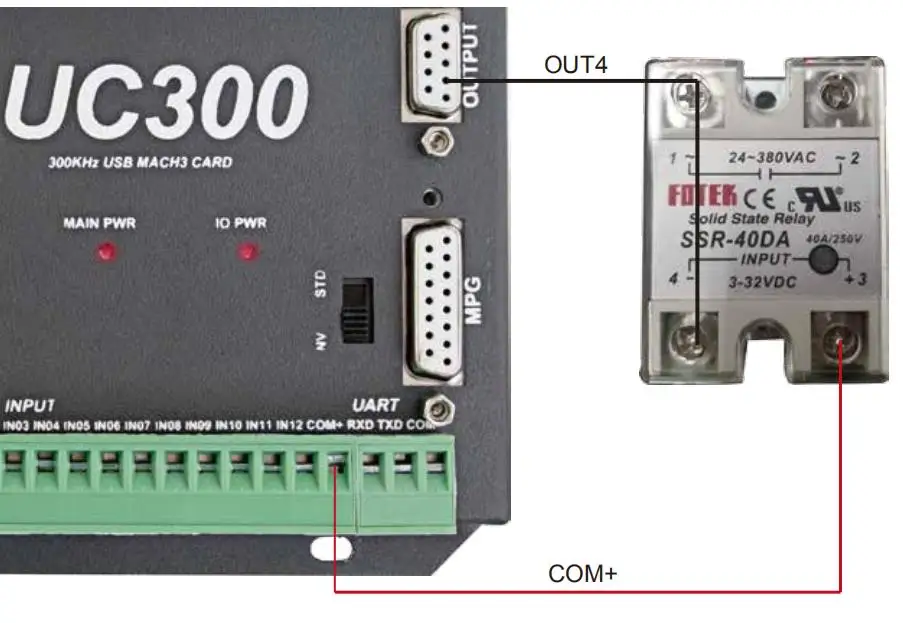

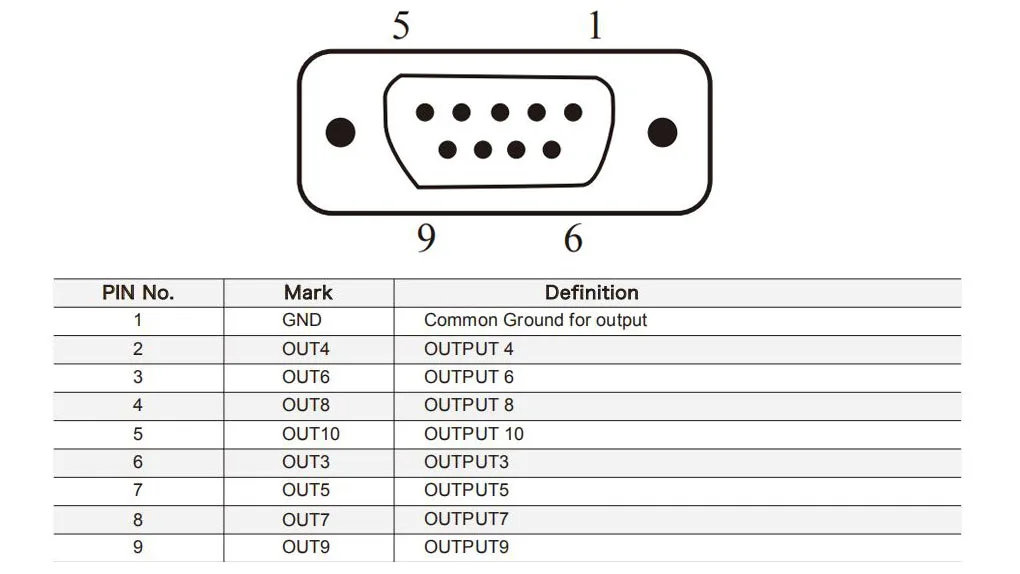

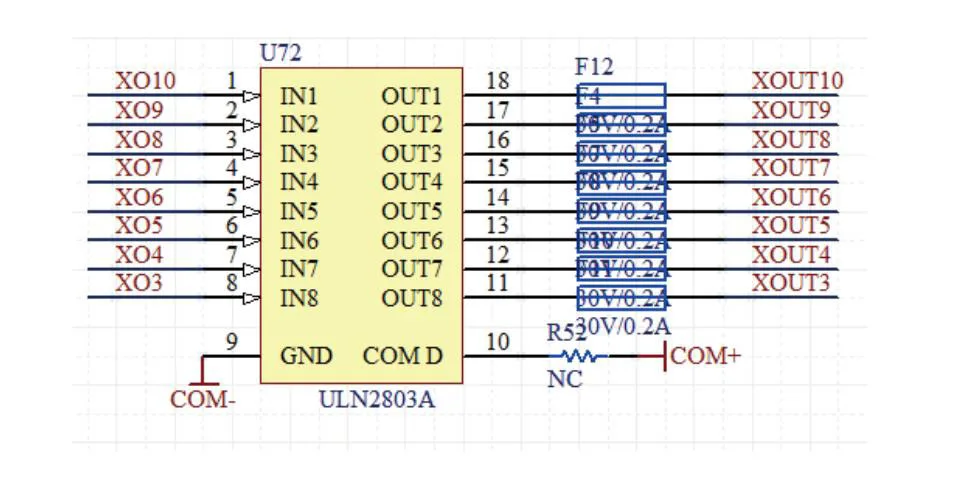

Универсальный выходной интерфейс

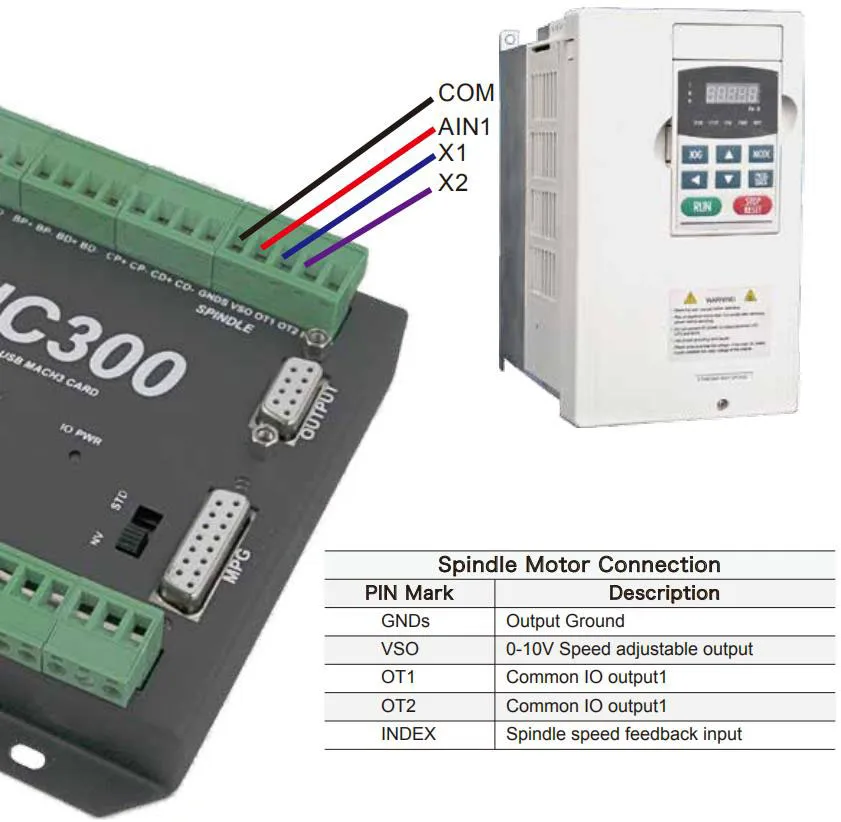

Выходной порт управления шпинделя

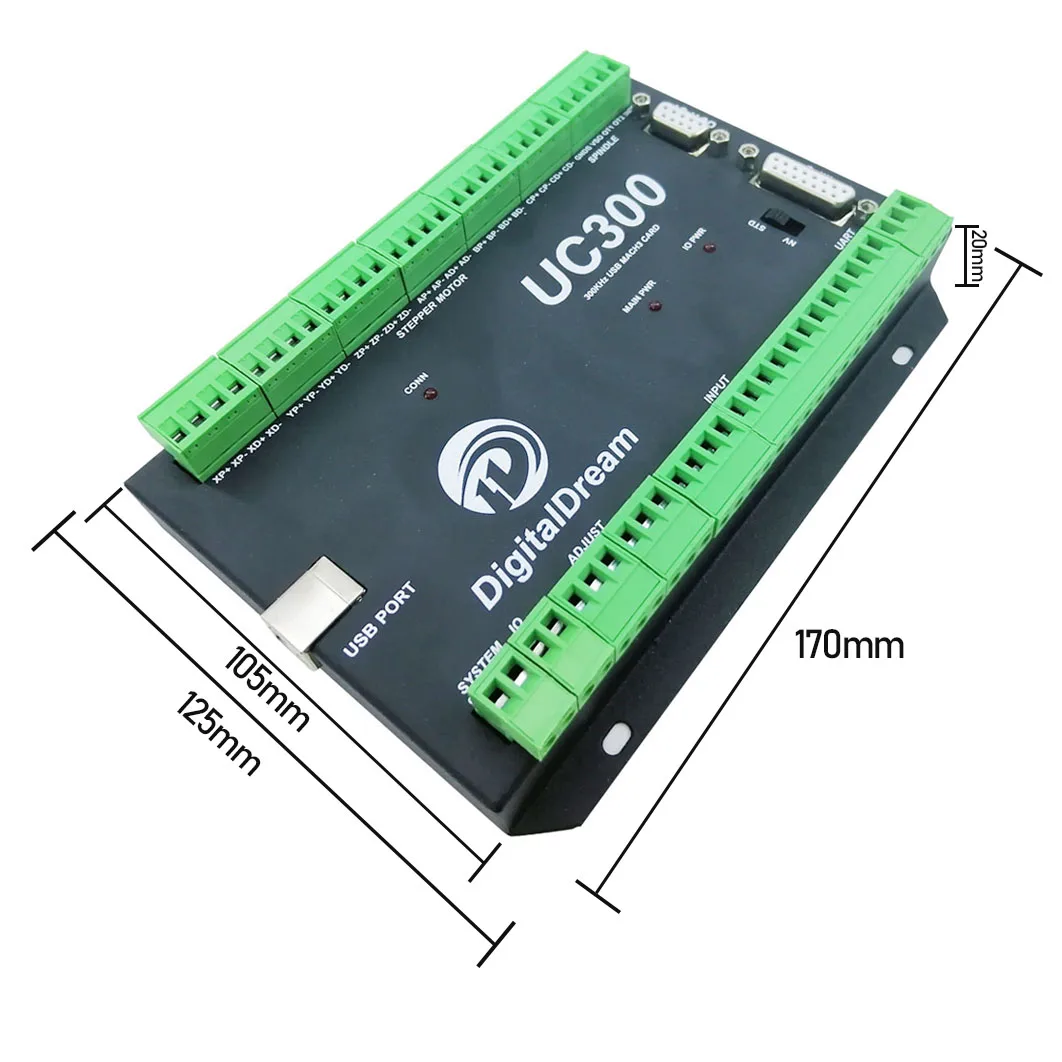

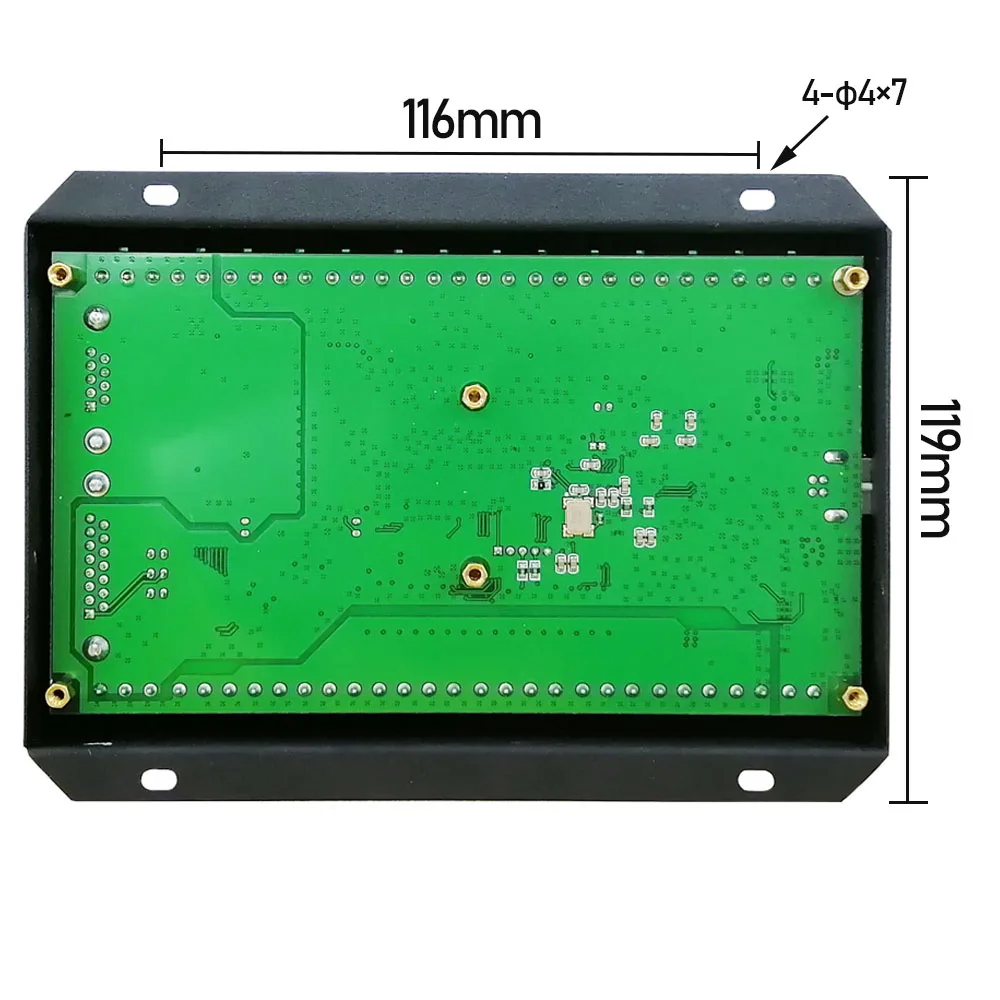

Размер
