Заводская цена 1000 Вт AC 110V-240V to DC 71A 42A 28A 21A 18.5A 17A 13.8A 9A 6.6A Активный источник питания PFC

Заводская цена 1000 Вт AC 110V-240V to DC 71A 42A 28A 21A 18.5A 17A 13.8A 9A 6.6A Активный источник питания PFC

Цена по прейскуранту завода 1000W AC 110V-240V к DC 71A 42A 28A 21A 18.5A 17A 13.8A 9A 6.6A активный PFC источник питания

Техническое описание

Модель

IPS-SP1000-12

IPS-SP1000-24

IPS-SP1000-36

IPS-SP1000-48

IPS-SP1000-54

IPS-SP1000-60

IPS-SP1000-72

IPS-SP1000-110

IPS-SP1000-150

/

Выходные параметры

Выходное напряжение постоянного тока

0-12 В

0-24 В

0-36 в

0-48 в

0-54 в

0-60 в

0-72 в

0-110 В

0-150 в

/

Номинальный выходной ток

71A

42А

28A

21A

18.5A

17а

13.8A

9A

6.6A

/

Максимальный выходной ток

83A

48а

32А

24A

20А

19а

16А

10A

7.3A

/

Номинальная выходная мощность

852 Вт

1000 Вт

1000 Вт

1000 Вт

1000 Вт

1000 Вт

1000 Вт

1000 Вт

1000 Вт

/

Максимальная выходная мощность

1000 Вт

1150 Вт

1150 Вт

1150 Вт

1080 Вт

1150 Вт

1150 Вт

1100 Вт

1100 Вт

/

Эффективность преобразования

88%

89%

90%

90%

90.5%

90.5%

91%

91.5%

92%

/

Пульсация (полная нагрузка)

170мв

180 мВ

200 мВ

200 мВ

200 мВ

230мв

250мВ

300 мВ

350 мВ

/

Скорость линейной регулировки

± 1%

Скорость регулировки нагрузки

± 1.5%

Точность стабилизации напряжения

± 3%

Время запуска/подъема

300 мс/100 мс

Время ожидания

15 мс

Режим проводки на выходе

M6 клепальный терминал

Входные параметры

Входное напряжение

AC 110v-240v (Адаптивное широкое напряжение, не требуется преобразования)

Входная частота переменного тока

50/60Hz

Режим ввода проводки

3-контактный hb-9500 терминал с защитным чехлом

Пожалуйста, подключите провод заземления при использовании

Входной ток

(Максимум)

Полная нагрузка 1000 Вт Выход, с использованием 220VAC вход, входной ток 5A

Полная нагрузка 1000 Вт Выход, с использованием 110VAC вход, входной ток 10А

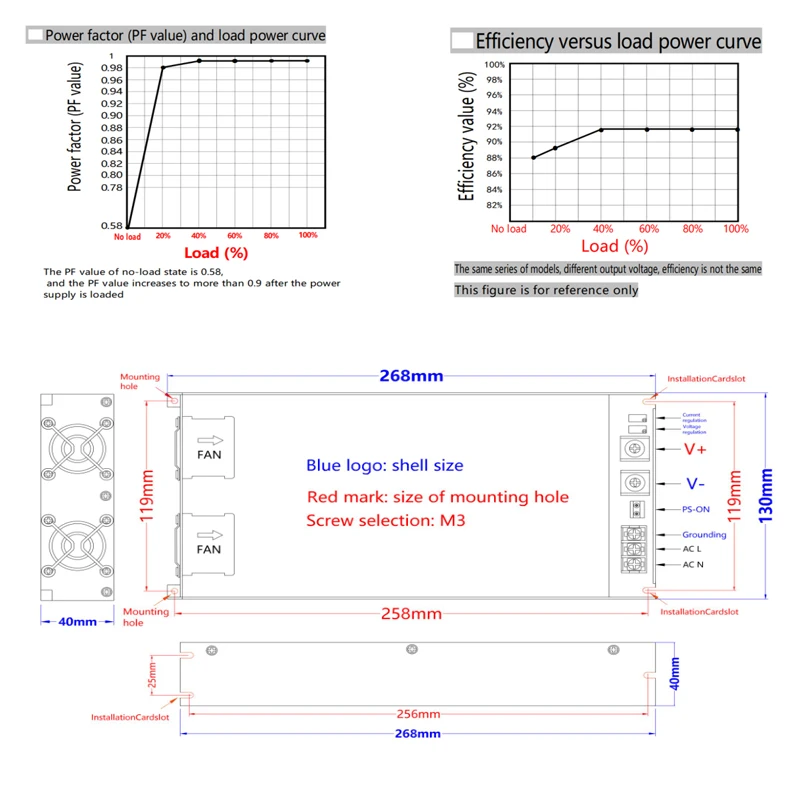

Коэффициент мощности

(Значение PF)

Ac110-240v вход, когда источник питания является 100% полной нагрузкой, коэффициент мощности pf значение ≥

0,98 (смотрите значение коэффициент мощности кривой на рисунке ниже)

Импульсный ток

Холодный старт, 40A при температуре не выше 230V, 20A при температуре не выше 110V

Функция защиты

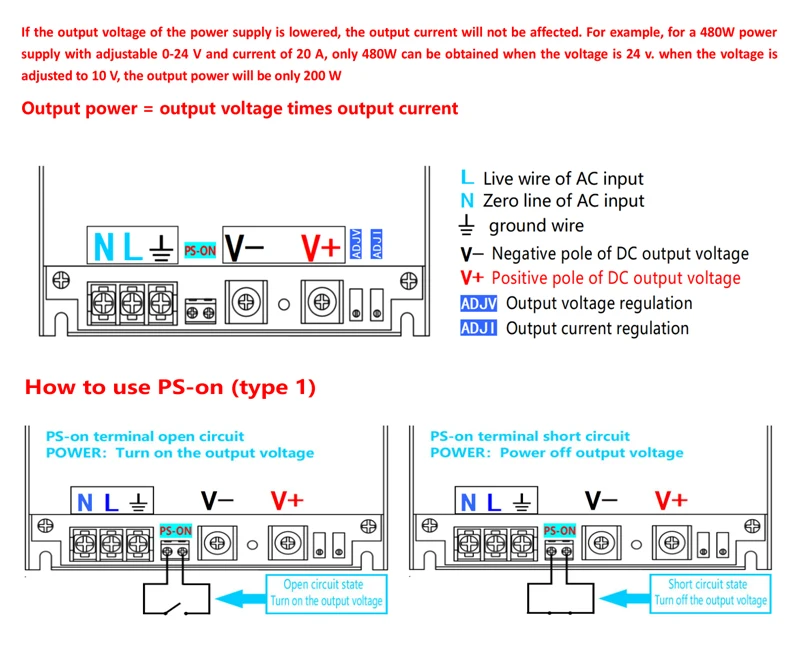

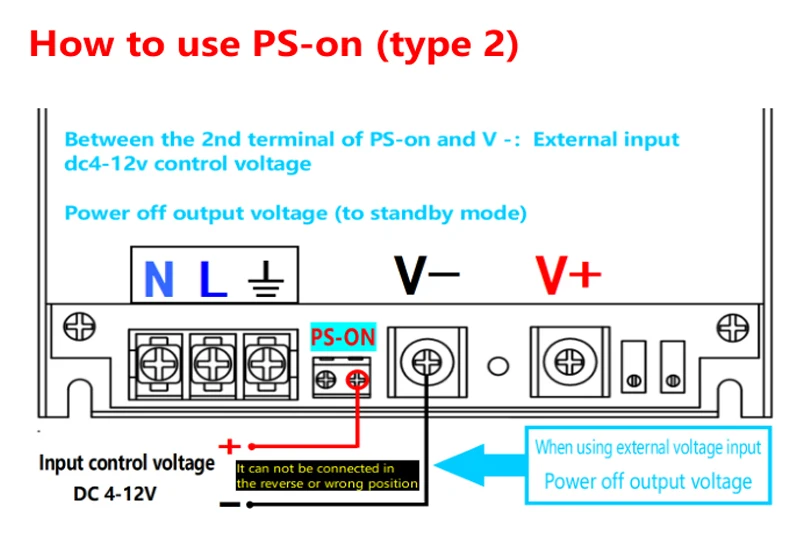

PS-ON

PS-on terminal короткое замыкание: нет выходного напряжения источника питания

PS-on ТЕРМИНАЛ открытая схема: источник питания имеет выходное напряжение

См. Изображение ниже

Объяснение: ps-on может контролировать выходное напряжение источника питания вкл и ВЫКЛ. Когда

Выходное напряжение выключено, источник питания находится в очень низкой мощности (менее 9 Вт) в режиме ожидания

Состояние. Внутри работает только вспомогательный источник питания, и вентилятор охлаждения будет работать

Обычно. Источник питания входного терминала ac110-240v не отключен.

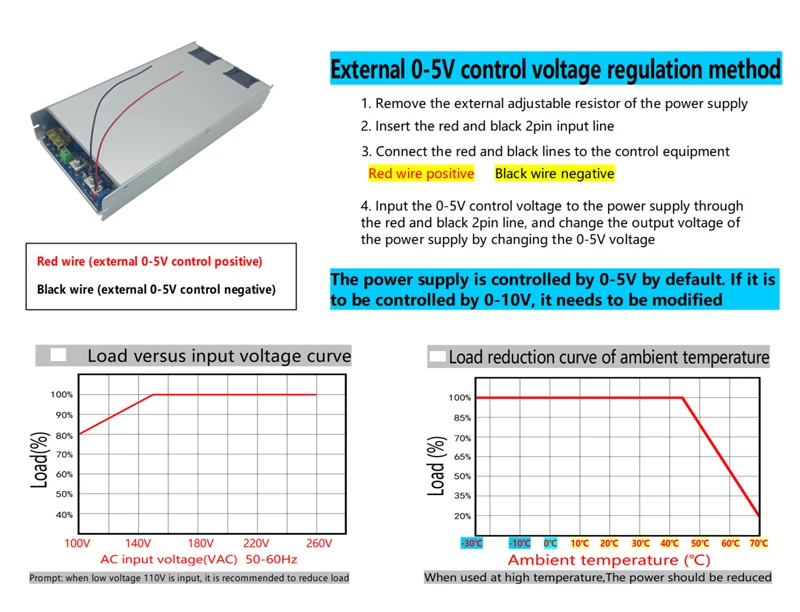

Регулирование выходного напряжения

Выходное напряжение может быть скорректировано во всем процессе, а выходное напряжение может быть

РегулируетсяADJVПотенциометр или внешний 0-5 в или 0-10 В (необходимо модифицировать)

Регулирование выходного тока

Выходной ток регулируется во всем процессе, иАджиПотенциометр

Регулируется вручную. Когда нагрузка достигает значения настройки тока, источник питания поддерживает выход постоянного тока

Выходная защита высокого напряжения

Когда выходное напряжение увеличивается до 115% от номинального напряжения, мощность выключится

Выход и не восстановится автоматически. Он может быть восстановлен только при зарядке

Выходное короткое замыкание

Защита

Когда выходной терминал короткое замыкание, источник питания не имеет выходное напряжение, и

Источник питания восстанавливает выходное напряжение после удаления короткого замыкания

Защита от перегрузки

Режим защиты от перегрузки-это режим ограничения постоянного тока, блокированный выходной ток

Значение не увеличивается, а выходное напряжение уменьшается с увеличением нагрузки

Защита от перегрева

Когда температура радиатора PWM транзистора достигает 85 ℃ ± 5%, выход

Напряжение выключено, и оно восстановится автоматически, когда температура снизится до 75 ℃

± 5%

Безопасность и Стандарт EMC

Стандарт EMC

MEET EN55022 CLASS B,EN61000-3-2

Сопротивление изоляции

I/P-O/P,I/P-FG,0/P-FG:100M Ом/500VDC /25 ℃/70% RH

Ток утечки

≤ 3.5 мА/ac220в

Выдерживает напряжение

Вход и выход: 3000VAC вход и заземление: 1500vac

Между выходным концом и корпусом: 500VAC

Сейсмическое поведение

10 ~ 500 Гц, 2G 10 мин/цикл, 60 мин для каждой оси XYZ

Другие

Режим рассеивания тепла

Тепловыделение вентилятора (контроль температуры автоматический регулятор скорости вентилятора, двойной вентилятор,

Внутренний режим выдувания воздуха)

Значение шума охлаждающего вентилятора

В помещении около 20-25 дБ, когда два вентилятора вращаются на полной скорости, около 37

ДБ измеряется на расстоянии 50 см от источника питания

Рабочая температура

При температуре менее-25 - 45 ℃ выше нуля требуется снижение нагрузки при перегреве. См. Кривую снижения температуры ниже

Вес

Светильник и тонкий тип 1,4 кг (за исключением посылка и аксессуары продаются отдельно)

Размер

Длина 268 мм * ширина 130 мм * высота 40 мм

Место установки отверстия

Длинное расстояние составляет 260 мм, а ширина-120 мм. U-образный паз и

Винтовое отверстие на четырех углах корпуса используется для установки и фиксации

Советы

1. Обратите внимание на вентиляцию и тепловыделение при использовании. Не устанавливайте источник питания в полностью запечатанном виде

Коробка. Не должно быть объекта, блокирующего положение отвода тепла и впуска воздуха вентилятора

Источник питания

2. В корпусе есть высоковольтное электричество. Непрофессиональный персонал не может демонтировать

Машина по желанию и не может работать с электричеством, чтобы предотвратить Электрический шок

Справочная фотография

Вопросы и ответы

1. Что такое Active PFC?

PFC называется коррекцией коэффициента мощности, что означает коррекцию коэффициента мощности, а активный PFC-коррекция коэффициента мощности.

2. Что такое коэффициент мощности?

Коэффициент мощности (значение PF)-это соотношение между активной мощностью и общим энергопотреблением (видимая мощность), которое является соотношением активной мощности, деленным на общее энергопотребление (видимая мощность).

Соотношение. Коэффициент мощности является мерой степени использования сети электропитания, когда чем выше значение коэффициента мощности, тем выше коэффициент использования сети, например, коэффициент мощности

Например, коэффициент мощности 0,9 означает, что использование сетки 90% (обратите внимание на то, что этот параметр не относится к коэффициента мощности размерной сетке).
