Заводская цена 750 Вт AC 220 В в DC 0-110 В 6.8A 0-135 в 5.5A светодиодный драйвер переключатель режим питания

Техническое описание

Модель

IPS-SP750-12

IPS-SP750-24

IPS-SP750-27

IPS-SP750-36

IPS-SP750-48

IPS-SP750-60

IPS-SP750-70

IPS-SP750-110

IPS-SP750-135

/

Выходные параметры

Выходное напряжение постоянного тока

0-12 В

0-24 В

0-27 в

0-36 в

0-48 в

0-60 в

0-70 в

0-110 В

0-135 в

/

Номинальный выходной ток

62.5A

31A

28A

21A

15.6A

12.5A

10A

6,8 А

5.5A

/

Максимальный выходной ток

70а

35.4A

31A

24A

18А

14а

11.5A

7.7A

6.3A

Номинальная выходная мощность

750 Вт

750 Вт

750 Вт

750 Вт

750 Вт

750 Вт

700 Вт

750 Вт

750 Вт

/

Максимальная выходная мощность

850 Вт

850 Вт

840 Вт

864 Вт

864 Вт

850 Вт

800 Вт

850 Вт

850 Вт

/

Эффективность

87%

88.5%

88.5%

89%

90.5%

90.5%

91%

91.5%

92.5%

/

Пульсация (полная нагрузка)

220мв

240 мВ

240 мВ

280мв

280мв

300 мВ

350 мВ

350 мВ

380мв

/

Скорость линейной регулировки

± 1%

Скорость регулировки нагрузки

± 1.5%

Точность напряжения

± 3%

Время запуска/подъема

300 мс/100 мс

Время ожидания: 15 мс

Входные параметры

Входное напряжение

AC220V (диапазон напряжения AC195-260V)

Частотный диапазон

47-63 Гц

Входной ток

Полная нагрузка 750W выход, 3.8A при использовании 220VAC вход

Коэффициент мощности

Мощность фактор стоимостью ≥ 0,6 (у этой модели нет Мощность коррекция коэффициента Функция PFC)

Пусковой ток

Холодный старт 230VAC/25A

Функция защиты

Выходное перенапряжение

Защита

115% максимального выходного напряжения отключает выход, блокирует после перенапряжения

Защита, и не будет автоматически восстанавливаться. Он должен быть выключен, а затем

Re-приведенный в действие

Выходное короткое замыкание

Защита

Самозаживляющий тип. После короткого замыкания выходного терминала нет выхода напряжения. После устранения короткого замыкания выходное напряжение автоматически восстанавливается

Выходная перегрузка

Защита

Режим защиты от перегрузки-это режим ограничения постоянного тока, который фиксирует значение выходного тока без изменений, а выходное напряжение снизится по мере увеличения нагрузки

Безопасность и Стандарт EMC

Стандарты EMC

Соответствует EN55022 CLASS B,EN61000-3-2

Сопротивление изоляции

I/P-O/P,I/P-FG,0/P-FG:100M Ом/500VDC /25 ℃/70% RH

Ток утечки

≤ 3.5 мА/ac220в

Выдерживает напряжение

Вход и выход: 3000VAC вход и заземление: 1500VAC

Между выходом и корпусом: 500VAC

Сопротивление вибрации

10 ~ 500 Гц, 2G 10 минут/цикл, ось XYZ каждые 60 минут

Другие

Метод охлаждения

Встроенный вентилятор охлаждения (автоматический вентилятор регулирования скорости с контролем температуры, внутренний метод выдувания)

Режим проводки

Закручивающаяся крышка провода, hb-9500 интервал 9,5 мм PCB забор терминальный блок 9 позиций с

Защитный чехол

Значение шума вентилятора

В помещении около 20-25 децибел, когда вентилятор вращается на полной скорости,

Около 40 децибел измеряется в положении 50 см от источника питания

Рабочая температура

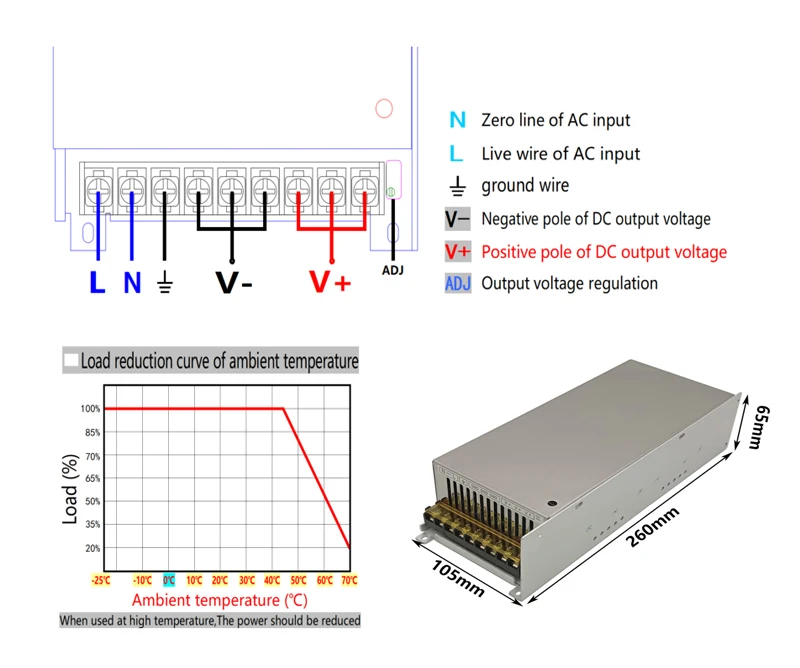

Минус 25-45 °C выше нуля, необходимо использовать при снижении нагрузки (см. Кривую снижения температуры на рисунке ниже)

Температура хранения

Минус 35-55 ℃ выше нуля, 10-90% относительной влажности (без конденсации)

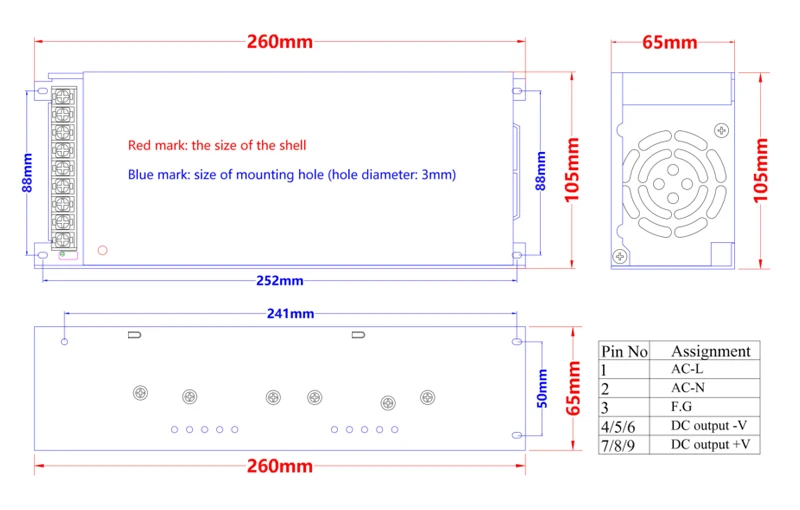

Размер корпуса/вес

Длина 260 мм * Ширина 105 мм * высота 65 мм Вес: 1,2 кг

Монтажные отверстия

Длина шаг: 252 мм ширина шаг: 88 мм Используйте винтовые отверстия в 4 углах корпуса

Примечания

1. Обратите внимание на вентиляцию и тепловыделение во время использования. Не устанавливайте источник питания полностью

Герметичная коробка. Положение охлаждающего воздушного выхода источника питания и воздухозаборника вентилятора не может быть заблокировано

Предметы

2. Этот источник питания используется в помещении, не защищен от дождя, не водонепроницаемый

Справочная фотография

Вопросы и ответы

1. Что такое Active PFC?

PFC называется коррекцией коэффициента мощности, что означает коррекцию коэффициента мощности, а активный PFC-коррекция коэффициента мощности.

2. Что такое коэффициент мощности?

Коэффициент мощности (значение PF)-это соотношение между активной мощностью и общим энергопотреблением (видимая мощность), которое является соотношением активной мощности, деленным на общее энергопотребление (видимая мощность).

Соотношение. Коэффициент мощности является мерой степени использования сети электропитания, когда чем выше значение коэффициента мощности, тем выше коэффициент использования сети, например, коэффициент мощности

Например, коэффициент мощности 0,9 означает, что использование сетки 90% (обратите внимание на то, что этот параметр не относится к коэффициента мощности размерной сетке).
